СИСТЕМА ВПУСКА И ВЫПУСКА –

Впускной и выпускной коллекторы <F9Q>

15-7

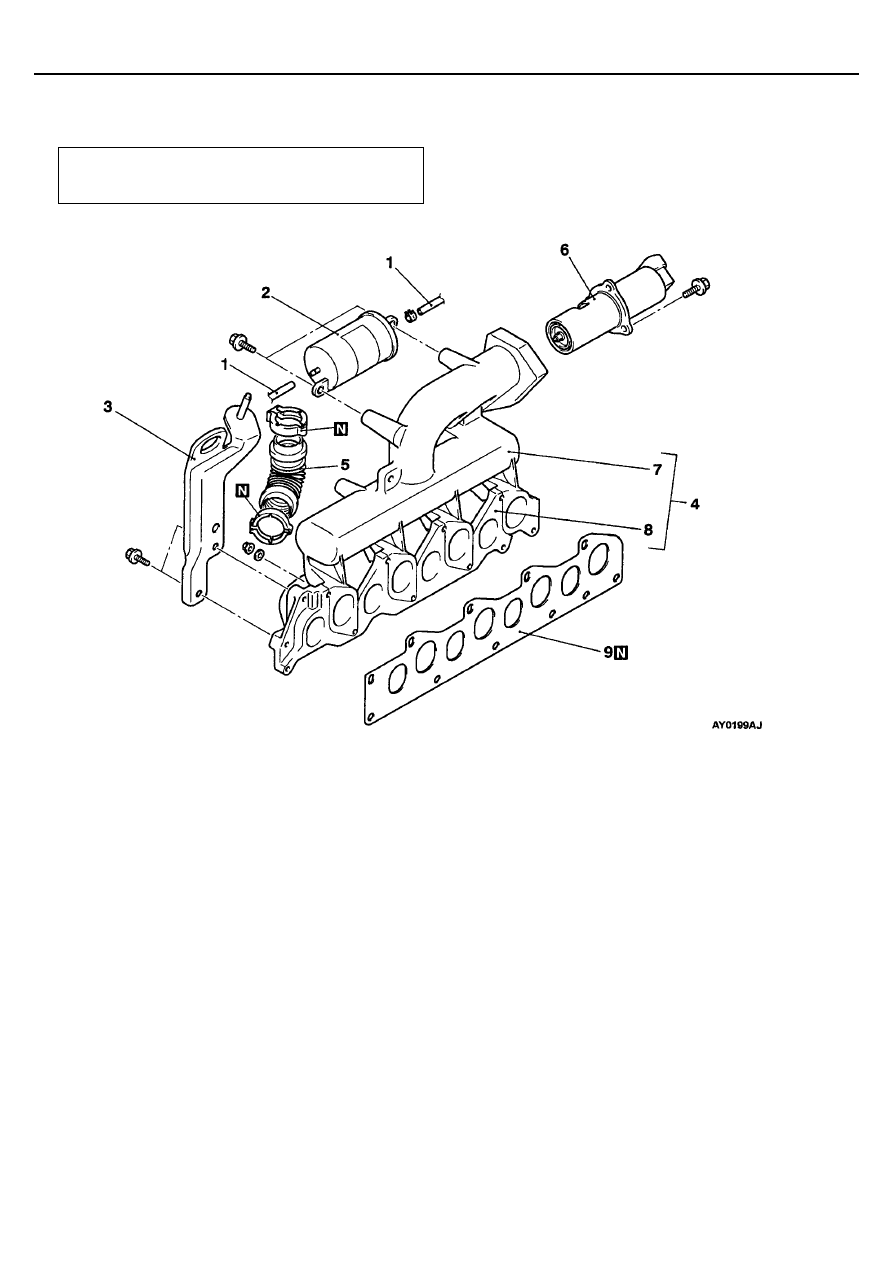

ВПУСКНОЙ И ВЫПУСКНОЙ КОЛЛЕКТОРЫ <F9Q>

СНЯТИЕ И УСТАНОВКА

Подготовительные и заключительные операции
Снятие и установка турбокомпрессора в сборе
(См. стр. 15-9.)

Последовательность снятия
1. Соединение вакуумного шланга
2. Вакуумный резервуар в сборе
3. Траверса для снятия/установки

двигателя

4. Впускной и выпускной коллекторы в

сборе

5. Труба системы рециркуляции отработавших

газов EGR

6. Клапан системы рециркуляции отработавших

газов EGR в сборе

7. Впускной коллектор
8. Выпускной коллектор
9. Прокладка впускного и выпускного коллекторов

СИСТЕМА ВПУСКА И ВЫПУСКА –

Выпускной коллектор <4G92-MPI>

15-8

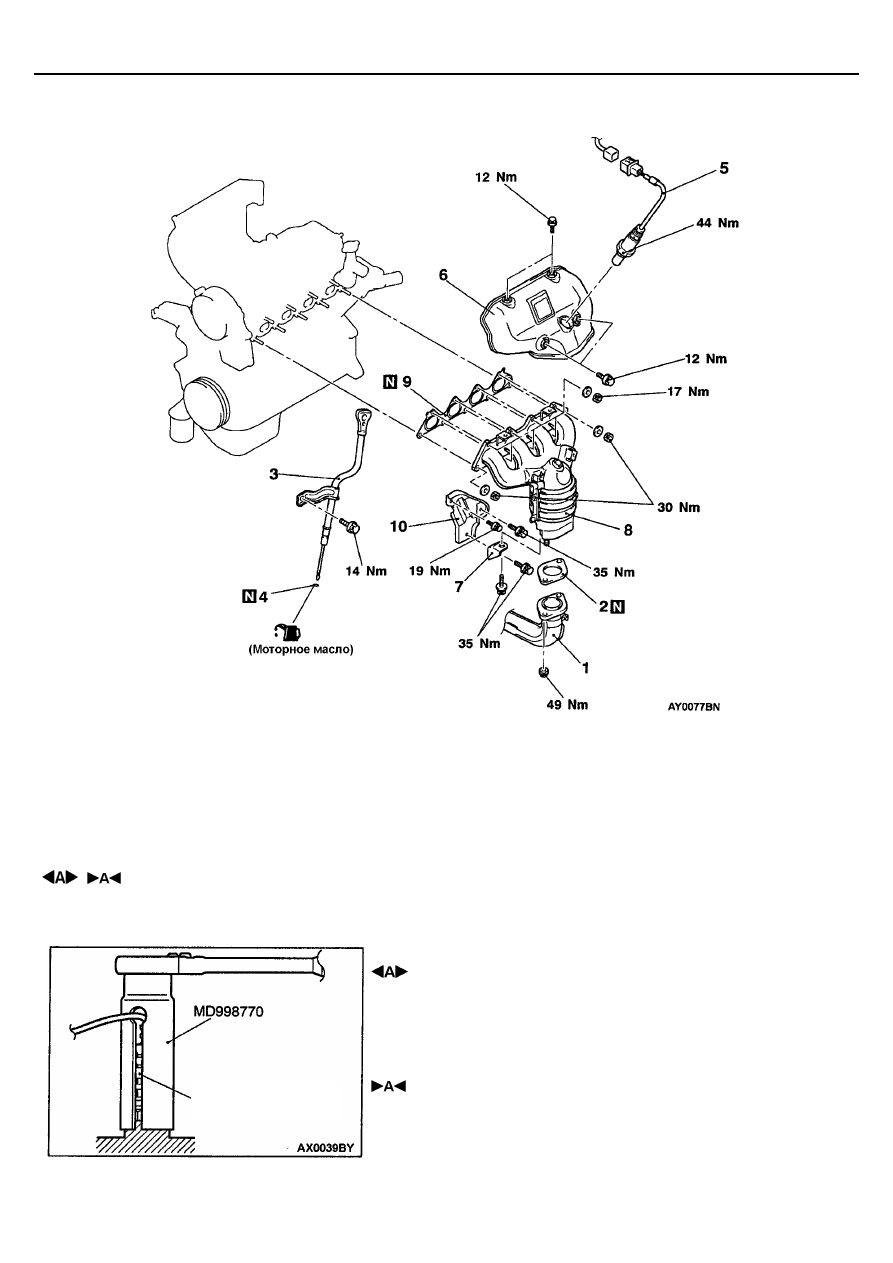

ВЫПУСКНОЙ КОЛЛЕКТОР <4G92-MPI>

Последовательность снятия
1. Соединение приемной трубы системы

выпуска

2. Прокладка
3. Щуп проверки уровня масла в двигателе в

сборе

4. Кольцевое уплотнение
5. Кислородный датчик (передний)

6. Кожух выпускного коллектора
7. Опора В выпускного коллектора
8. Выпускной коллектор
9. Прокладка выпускного коллектора
10. Опора А выпускного коллектора

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ



СНЯТИЕ ПЕРЕДНЕГО КИСЛОРОДНОГО

ДАТЧИКА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ



УСТАНОВКА ПЕРЕДНЕГО КИСЛОРОДНОГО

ДАТЧИКА

Передний
кислородный датчик

СИСТЕМА ВПУСКА И ВЫПУСКА –

Турбокомпрессор <F9Q>

15-9

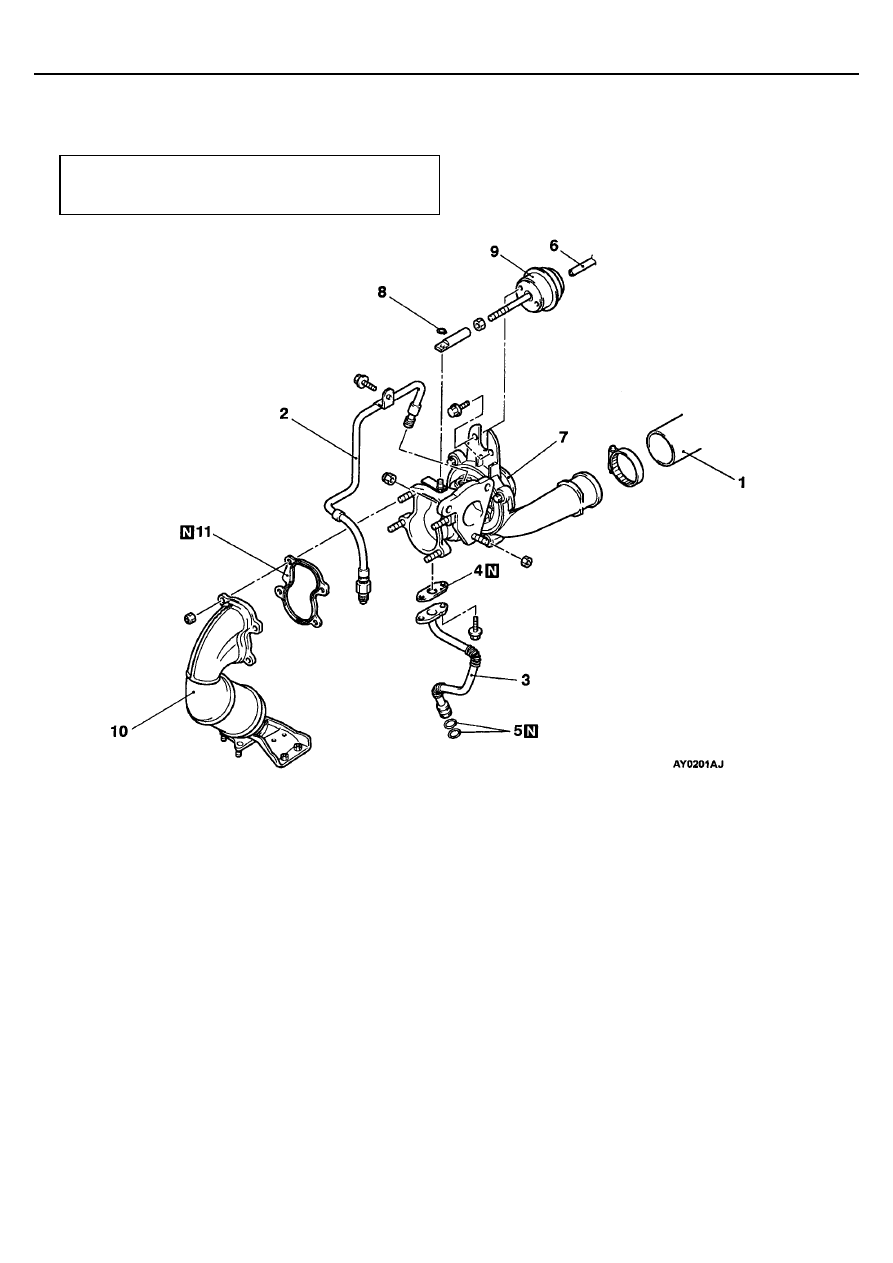

ТУРБОКОМПРЕССОР <F9Q>

СНЯТИЕ И УСТАНОВКА

Подготовительные и заключительные операции
Снятие и установка впускного воздушного шланга
(См. стр. 15-4.)

Последовательность снятия
1. Соединение воздушного шланга
2. Маслопровод в сборе
3. Маслоотводящий трубопровод в сборе
4. Прокладка маслоотводящего

трубопровода

5. Кольцевые прокладки
6. Соединение вакуумного шланга

7. Турбокомпрессор в сборе
8. Кольцевой зажим (стопорное кольцо)
9. Клапан перепуска в сборе
10. Каталитический нейтрализатор
11. Прокладка

СИСТЕМА ВПУСКА И ВЫПУСКА –

Трубы системы выпуска и главный глушитель

15-10

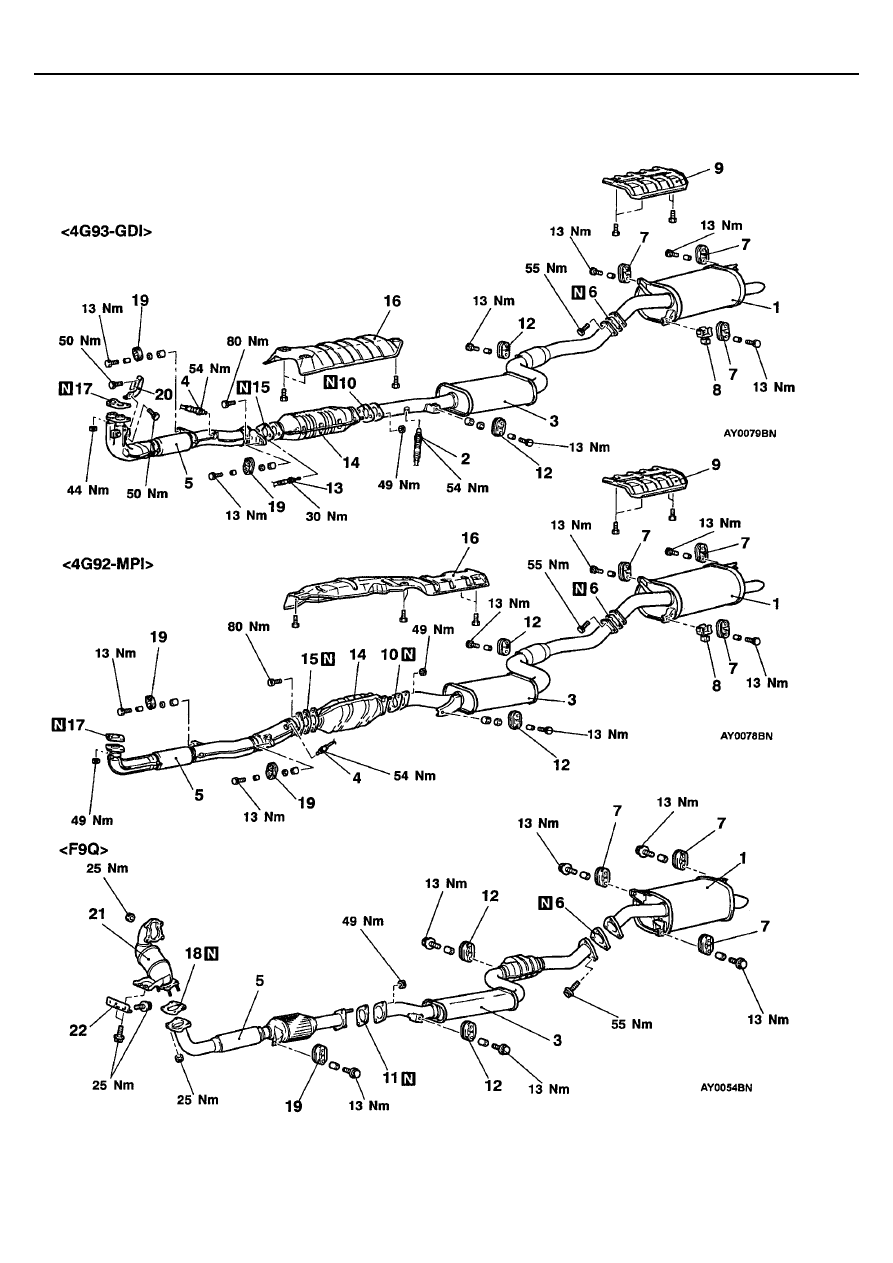

ТРУБЫ СИСТЕМЫ ВЫПУСКА И ГЛАВНЫЙ ГЛУШИТЕЛЬ

СНЯТИЕ И УСТАНОВКА
