Mitsubishi Carisma (2001 год). Руководство - часть 61
GDI -
Поиск неисправностей
13J-112

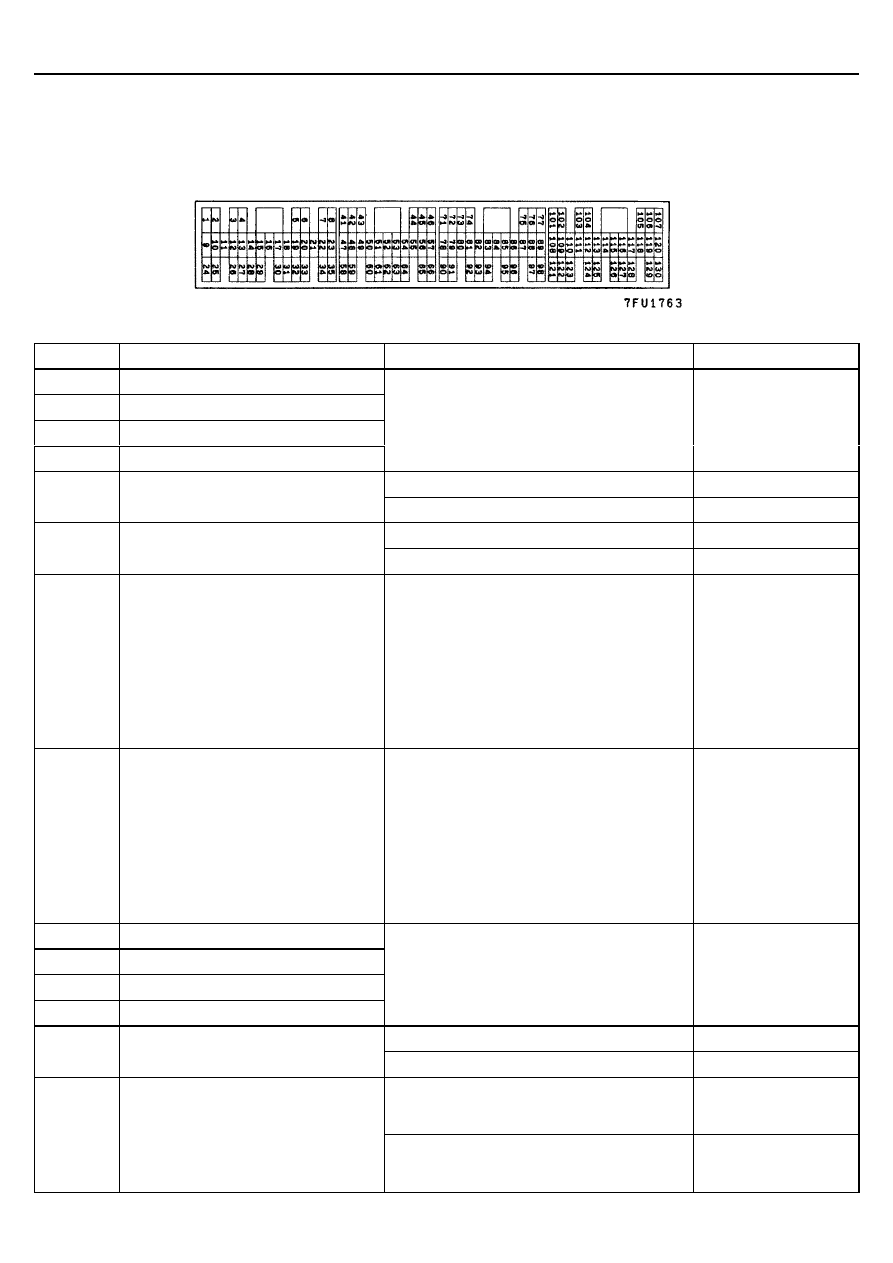

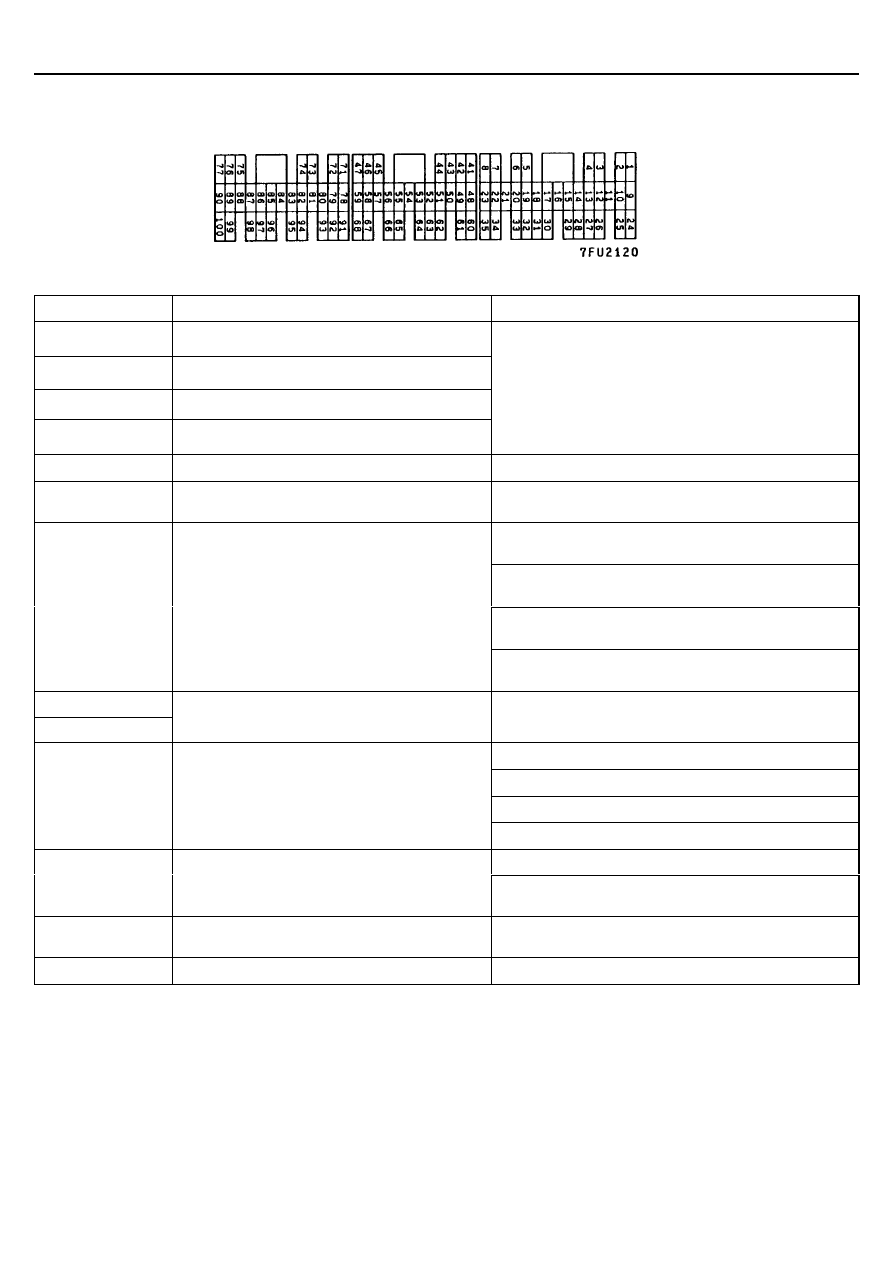

Схема расположения выводов разъема электронного блока управления двигателем со стороны
жгута проводов
Выводы №
Объект проверки
Исправное состояние (Условия проверки)
5 - 47
Клапан рециркуляции ОГ(EGR) - обмотка D
6 - 47
Клапан рециркуляции ОГ(EGR) - обмотка C
32 - 47
Клапан рециркуляции ОГ(EGR) - обмотка B
34 - 47
Клапан рециркуляции ОГ(EGR) - обмотка A
15 – 20 Ом (при 20
°С)
16 - 47
Электромагнитный клапан продувки адсорбера
36 – 44 Ом (при 20
°С)
35 - 72
Датчик температуры каталитического
нейтрализатора <МКПП>
1 МОм или больше (при 20
°С)
5,1 – 6,5 кОм
(при температуре охлаждающей жидкости 0
°С)
2,1 – 2,7 кОм
(при температуре охлаждающей жидкости 20
°С)
0,9 – 1,3 кОм
(при температуре охлаждающей жидкости 40
°С)
44 - 72
Датчик температуры охлаждающей жидкости
0,26 – 0,36 кОм
(при температуре охлаждающей жидкости 80
°С)
46 - "масса" кузова"
58 - "масса” кузова"
"масса"
Цепь замкнута (0 Ом)
5,3 – 6,7 кОм (при температуре воздуха 0
°С)
2,3 – 3,0 кОм (при температуре воздуха 20
°С)
1,0 – 1,5 кОм (при температуре воздуха 40
°С)
62 – 72
Датчик температуры воздуха во впускном
коллекторе
0,30 – 0,42 кОм (при температуре воздуха 80
°С)
Цепь замкнута (при отпущенной педали акселератора)
79 – 49
Датчик-выключатель педали акселератора
Цепь разомкнута (при слегка нажатой педали
акселератора)
89 – 47
Цепь управления обогревателем переднего
кислородного датчика
4,5 – 8,0 Ом (при 20
°С)
90 – 47
Обогреватель заднего кислородного датчика
11 – 18 Ом (при 20
°С)
