Mitsubishi Pajero Pinin. Руководство - часть 61

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Для автомобилей с правым расположением

органов управления

Фары головного света и габа-
ритные огни

Отсоедините электрический разъем и

снимите защитную крышку.

Отцепите пружину (А) крепления лам-

пы и затем выньте лампу фары го-

ловного света.

8-34

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Отсоедините электрический разъем и

снимите патрон лампы габаритного

огня, вращая его против часовой

стрелки. Затем выньте лампу из пат-

рона.

<!>

 Внимание!

Не прикасайтесь к колбе гало-

генной лампы голыми руками,

грязными перчатками и т. п. Если

стеклянная поверхность лампы

грязная, то ее необходимо очис-

тить спиртом, растворителем для

краски и т.п., и установить толь-

ко после тщательного высушива-

ния.

Передние указатели поворотов

Отведите вверх чехол (А).

Поверните патрон лампы против ча-

совой стрелки и выньте его. Извлеки-

те лампу из патрона, поворачивая

ее против часовой стрелки и нажи-

мая внутрь патрона.

.8-35

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Боковые указатели поворотов

Вставьте жало отвертки под передний

край рассеивателя указателя пово-

ротов и затем осторожно подденьте

указатель поворота в сборе, а затем

снимите его.

ПРИМЕЧАНИЕ

Оберните наконечник отвертки тка-

нью, чтобы не поцарапать рассеива-

тель и кузов.

Снимите патрон с лампой в сборе,

поворачивая его против часовой

стрелки, и затем извлеките лампу из

патрона.

Передние противотуманные

фары*

Отведите вверх чехол (А). Затем сни-

мите крышку (В), вращая против ча-

совой стрелки.

8-36

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

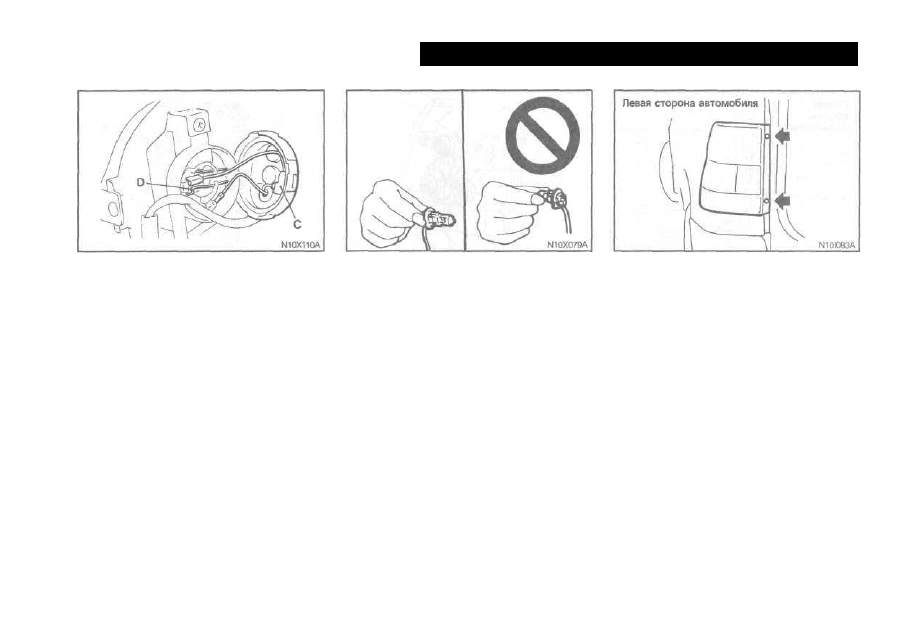

Отсоедините электрический разъем (С)

от крышки.
Отцепите пружину (D) крепления лам-

пы и затем выньте лампу противоту-

манной фары.

<!>

 Внимание!

Не прикасайтесь к колбе гало-

генной лампы голыми руками,

грязными перчатками и т. п. Если

стеклянная поверхность лампы

грязная, то ее необходимо очис-

тить спиртом, растворителем для

краски и т.п., и установить толь-

ко после тщательного высушива-

ния.

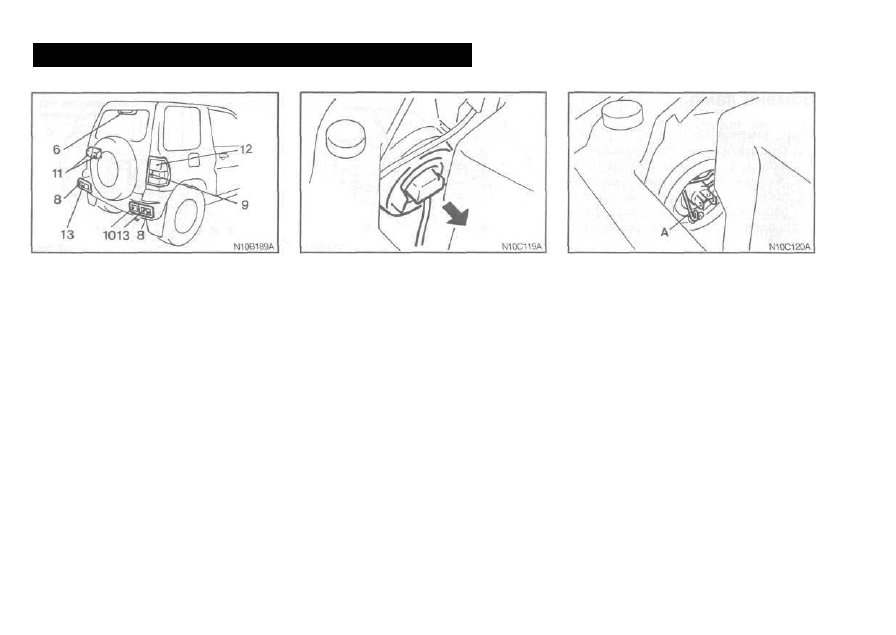

Комбинация задних фонарей

Выверните винты крепления заднего
фонаря в сборе.

Снимите задний фонарь в сборе.

8-37
