ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

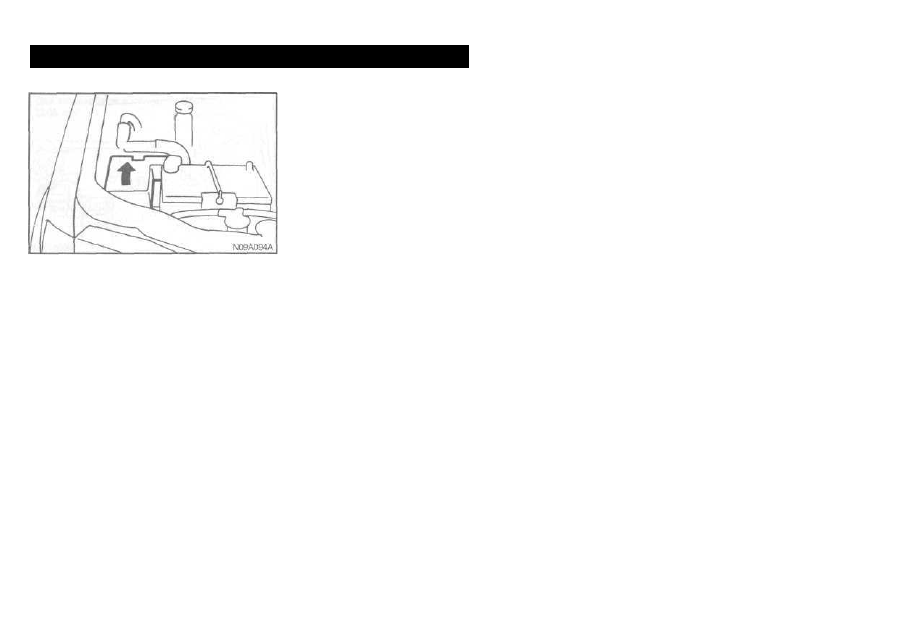

Место расположения блока предох-

ранителей в моторном отделении

показано на рисунке.

Номинальные токи плавких

предохранителей

Номинальные токи плавких предох-

ранителей и названия соответствую-

щих им электрических систем нане-

сены на внутренней стороне крышки

блока предохранителей, расположен-

ного у ног водителя, и на крышке

блока предохранителей в моторном

отсеке.

Блок предохранителей в салоне

автомобиля

ПРИМЕЧАНИЕ

Запасные плавкие предохранители

установлены в блоке предохраните-

лей. Для замены перегоревшего пре-

дохранителя всегда пользуйтесь пре-

дохранителем с таким же значением

номинального тока.

8-26

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

№

1

2

3

4
5
6

7

8

9

10

11

12

Обозна-

чение

-

Защищаемые цепи

Электроподогрев

сидений

Обогрев зеркал

заднего вида

Электропривод пюка

Запасной
Запасной
Запасной

Задний

противотуманный

фонарь

Система

централизованного

управления дверными

замками

Отопитепь

Стеклоочиститель

заднего стекла

-

-

Номиналь-

ный ток

20 А

10 А

•

10 А
15 А

20 А

10 А

20 А

30 А

15 А

-

•

№

13

14

15

16

1?

18

19

Обозна-

чение

-

-

Защищаемые цепи

Прикуриватель

Реле

Контрольно-измерите-

льные приборы

-

Фонарь заднего хода

Обогреватель заднего

стекла

Запасной

Номиналь-

ный ток

15 А

10 А

10 А

-

10 А

30 А

30 А

*: Нет предохранителя (пустое гнездо)

• Некоторые предохранители могут

быть не установлены на Вашем

автомобиле, это зависит от его

комплектации.

8-27

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

1

2

3

4

5

6

7

8

9

10

11

Обозна-

чение

-

-

Защищаемые цепи

-

Обогрев зеркал

заднего вида

-

Обогреватель заднего

стекла

Фонарь заднего хода

-

Контрольно-измерите-

льные приборы

Реле

Прикуриватель

-

-

Номиналь-

ный ток

•

10 А

•

30 А

10А

-

10А

10А

15 А

-

-

№

12

13

14

15

15
17
18
19

Обозна-

чение

-
-
-
-

Защищаемые цепи

Стеклоочиститель

заднего стекла

Отопитель

Система

централизованного

управления дверными

замками

Задний

противотуманный

фонарь

Запасной
Запасной
Запасной
Запасной

Номиналь-

ный ток

15 А

30 А

20 А

10А

20 А

15 А
10 А

30 А

*: Нет предохранителя (пустое гнездо)

• Некоторые предохранители могут

быть не установлены на Вашем

автомобиле, это зависит от его

комплектации.

8-28

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Моторное отделение (автомобили с двигателем 1800)

• Некоторые предохранители могут

быть не установлены на Вашем

автомобиле, это зависит от его

комплектации.

№

1

2

3

4

5

6

7

8

9

10

11

12

Обозна-

чение

Защищаемые цепи

Антиблокировочная

система тормозов

(ABS)

Плавкие

предохранители(+В)

Генератор

Электродвигатель

вентилятора системы

охлаждения

Электрические

стеклоподъемники

Замок зажигания

Электрооборудование

двигателя

Электродвигатель

вентилятора

конденсора
Розетка для

дополнительного

оборудования

Электропривод люка

Лампы стоп-сигналов

Аварийная

сигнализация

Номиналь-

ный ток

60 А

60 А

. 100 А

40 А

30 А

30 А

20 А

25 А

10 А

20 А

15 А

10 А

№

13

14

15

16

17

18

19

20

21

22

23

24

Обозна-

чение

Защищаемые цепи

Радиомагнитола

Плафоны освещения

салона

Кондиционер

Передние

противотуманные

фары

Звуковой сигнал

Стеклоочиститель

ветрового стекла

Задний габаритный

фонарь (левый)

Задний габаритный

фонарь (правый)

Ближний свет фар

головного света (левая

фара)

Ближний свет фар

головного света

(правая фара)

Дальний свет фар

головного света (левая

фара)

Дальний свет фар

головного света

(правая фара)

Номиналь-

ный ток

10А

10 А

10 А

15 А

15А

20 А

10 А

10 А

10 А

10 А

10 А

10 А
