ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

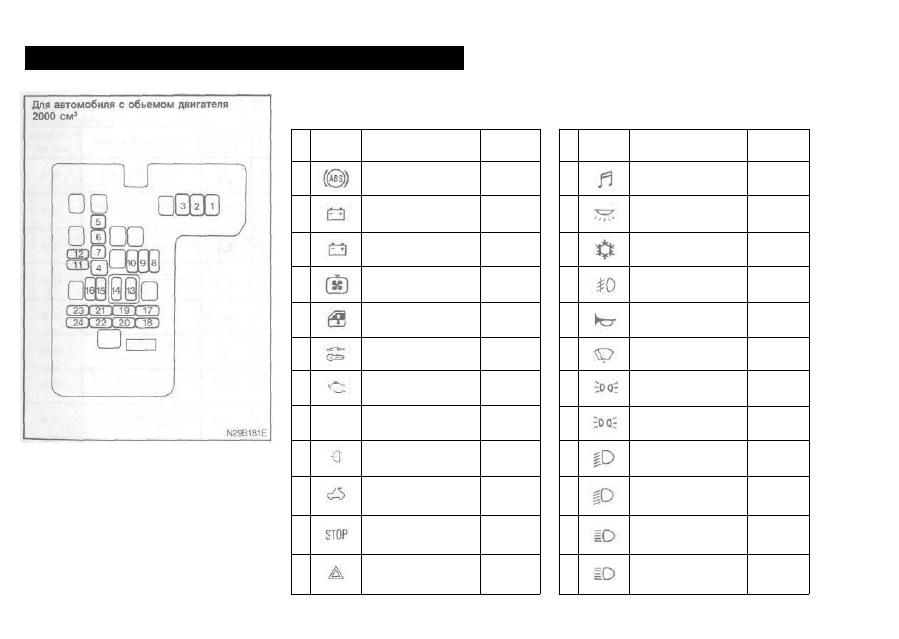

Моторное отделение (автомобили с двигателем 2000)

Некоторые предохранители могут

быть не установлены на Вашем

автомобиле, это зависит от его

комплектации.

№

1

2

3

А

5

6

7

8

9

10

11

12

Обозна-

чение

Защищаемые цепи

Антиблокировочная

система тормозов

(ABS)

Плавкие

предохранители (+В)

Генератор

Электродвигатель

вентилятора системы

охлаждения

Электрические

стеклоподъемники

Замок зажигания

Электрооборудование

двигателя

-

Розетка для

дополнительного

оборудования

Электропривод люка

Лампы стоп-сигналов

Аварийная

сигнализация

Номиналь-

ный ток

60 А

60 А

100 А

40 А

30 А

30 А

20 А

10 А

20 А

15 А

10 А

№

13

14

15

16

17

18

19

20

21

22

23

24

Обозна-

чение

Защищаемые цепи

Радиомагнитола

Плафоны освещения

салона

Кондиционер

Передние

противотуманные

фары

Звуковой сигнал

Стеклоочиститель

ветрового стекла

Задний габаритный

фонарь (левый)

Задний габаритный

фонарь (правый)

Ближний свет фар

головного света (левая

фара)

Ближний свет фар

головного света

(правая фара)

Дальний свет фар

головного света (левая

фара)

Дальний свет фар

головного света

(правая фара) .

Номиналь-

ный ток

10А

10 А

10А

15 А

15 А

20 А

10 А

10 А

10 А

10 А

10 А

10А

8-30

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Замена плавкого предох-
ранителя

1. Перед заменой плавкого предох-

ранителя обязательно выключите

данную электрическую цепь (ко-

торую защищает предохранитель)

и установите ключ зажигания в

положение "LOCK" ("Блокировка").

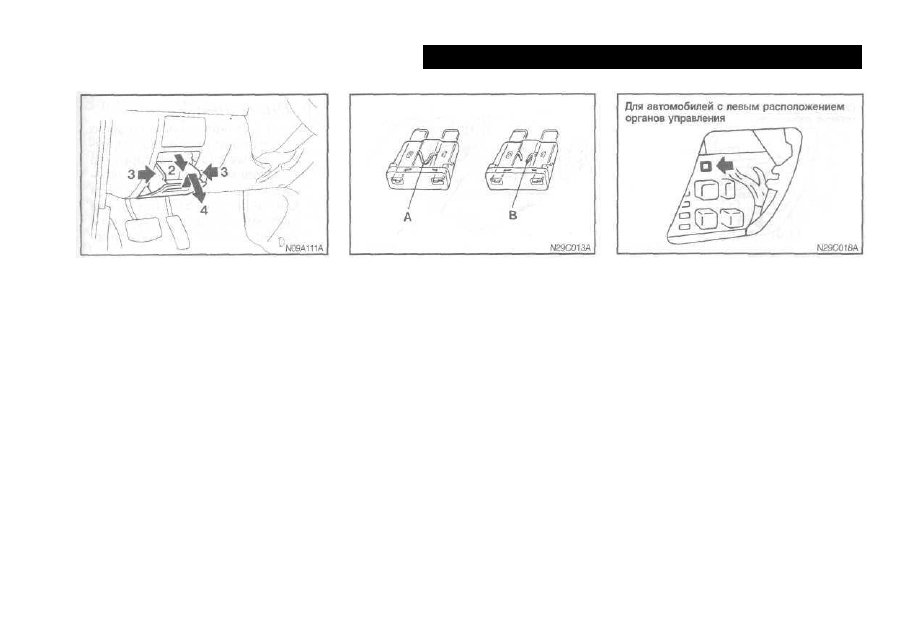

2. Откройте крышку ящика для мел-

ких предметов.

3. Нажмите на обе стороны корпу-

са ящика, как показано на рис.

4. Потяните ящик для мелких пред-

метов на себя, одновременно

приподнимая его вверх, и сни-

мите ящик.

5. По таблице номинальных токов

предохранителей проверьте пре-

дохранитель, который защищает вы-

шедшую из строя цепь.

А - исправный предохранитель

В - перегоревший предохранитель

6. В крышке блока предохранителя,

расположенного в салоне, име-

ется специальное приспособление

для извлечения предохранителей.

Сначала осторожно снимите это

приспособление с крышки, а за-

тем с его помощью извлеките из

блока плавкий предохранитель.

Если он не перегорел, то причи-

ной неисправности является что-

то другое. Для выявления причи-

ны неисправности и устранения

ее обратитесь к официальному

дилеру Мицубиси.

.8-31

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

7. Вставьте в зажим новый плавкий

предохранитель с таким же зна-

чением номинального тока, и

вставьте его на то же самое место

в блоке предохранителей, где был

перегоревший.

<!>

 Внимание!

(1) Если установленный недавно

предохранитель через корот-

кое время снова перегорит, то

необходимо обратиться к офи-

циальному дилеру Мицубиси

для проверки электрической

системы, выявления причины

неисправности и ее устране-

ния.

(2) Никогда не устанавливайте

плавкий предохранитель со

значением номинального тока

большим, чем указано техни-

ческими требованиями, а так-

же какие-либо заменители

предохранителей, например,

проволоку, фольгу и т.п. Это

может привести к перегреву

электропроводки и вызвать

пожар.

8-32

ДЕЙСТВИЯ ПРИ АВАРИИ (НЕИСПРАВНОСТИ)

Замена ламп

Перед заменой лампы удостоверьтесь,

что она выключена. Не прикасайтесь

к стеклу новой лампы голыми рука-

ми. Жир с кожи, оставшийся на стек-

ле, после нагрева пампы испарится,

его пары осядут на рефлекторе фары

и сделают поверхность последнего

тусклой.

Мощность ламп

Перегоревшие лампы следует заме-

нять новыми лампами только той же

мощности и типа. Характеристики

ламп указаны на ее цоколе.

Для автомобилей с левым расположением

органов управления

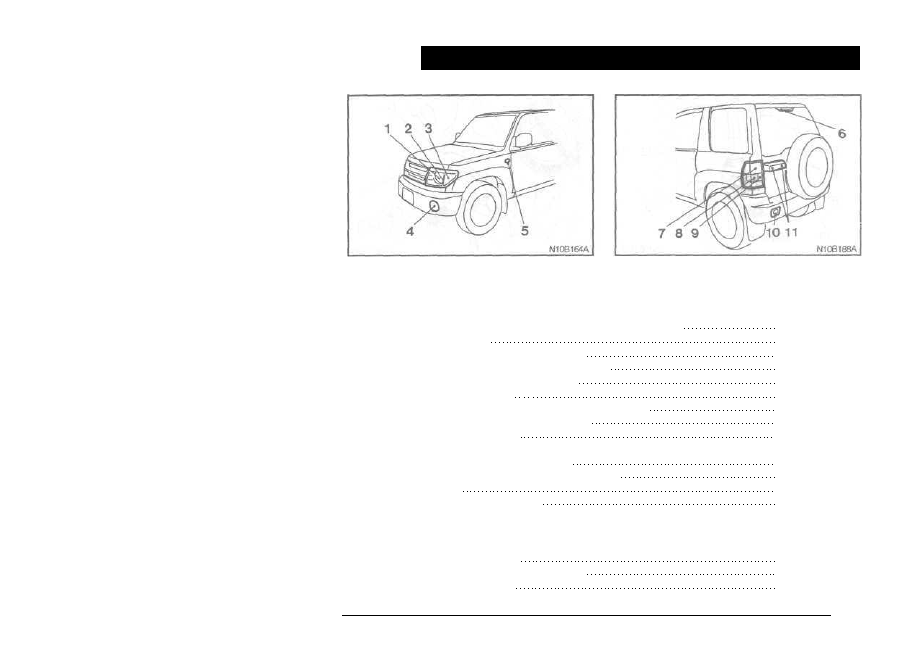

Лампы наружного освещения и сигнализации

1 - Фары головного света, дальний/ближний свет 60/55 Вт (Н4)

2 - Габаритные огни 5 Вт

3 - Передние указатели поворотов 21 Вт

4- Передние противотуманные фары* 55Вт (НЗ)

5 - Боковые указатели поворотов 5 Вт

6 - Верхний стоп-сигнал ' 5 Вт

7 - Стоп-сигналы и задние габаритные огни 21/5 Вт

8 - Задние указатели поворотов..... 21 Вт

9 - Фонари заднего хода 21 Вт

10 -Задний противотуманный фонарь

(только на стороне водителя) 21 Вт

11 -Лампы освещения номерного знака 5 Вт

12 -Стоп-сигналы 21 Вт

13 -Задние габаритные огни 5 Вт

Лампы внутреннего освещения автомобиля

Лампы освещения салона 7,5 Вт

Лампа подсветки багажного отсека 8 Вт

Лампы подсветки дверей 3,4 Вт
