Mitsubishi Pajero (2001+). Руководство - часть 364

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Передний кондиционер

55B-26

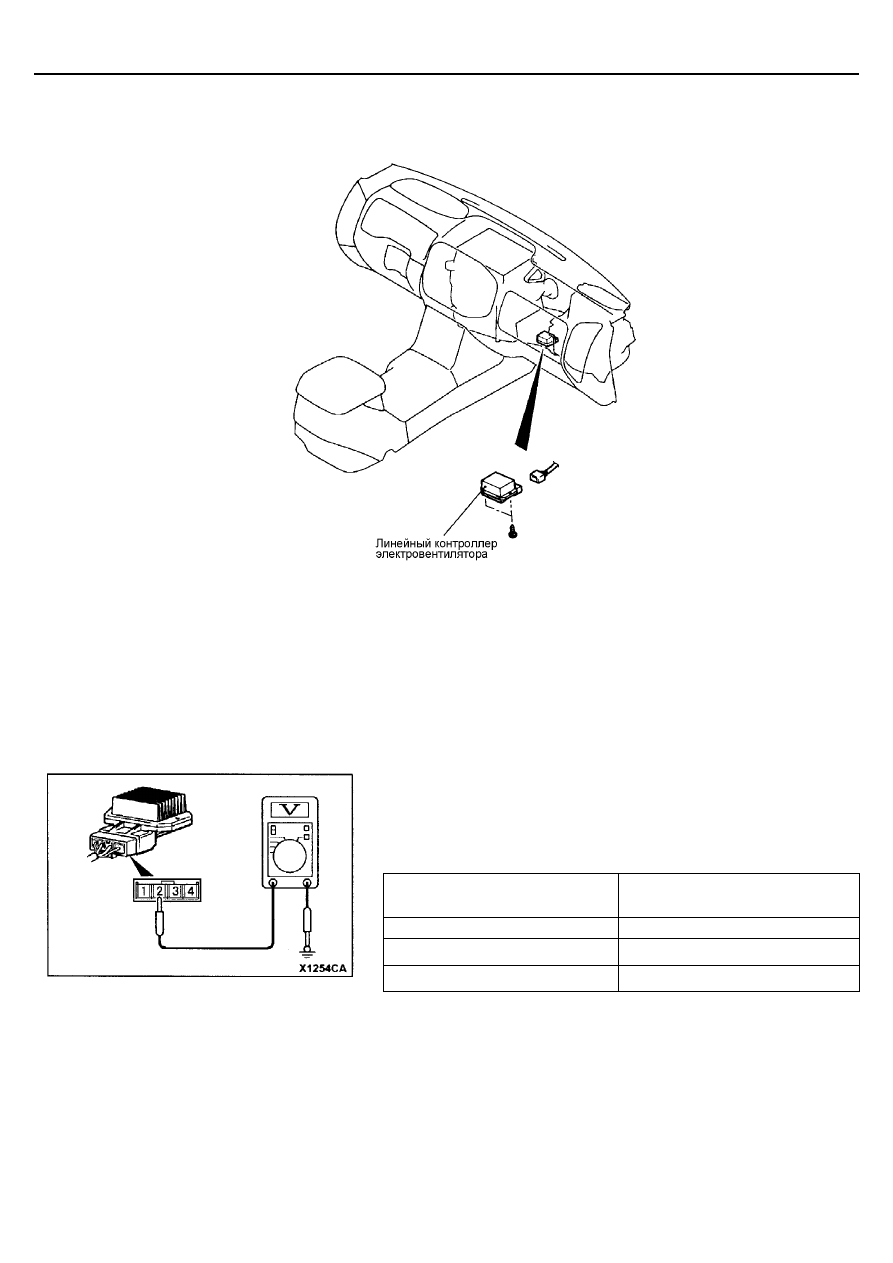

ЛИНЕЙНЫЙ КОНТРОЛЛЕР ЭЛЕКТРОВЕНТИЛЯТОРА
СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

ПРОВЕРКА ЛИНЕЙНОГО КОНТРОЛЛЕРА
ЭЛЕКТРОВЕНТИЛЯТОРА

Когда подсоединен разъем и включено зажигание, напряжение на выводе
2 должно соответствовать значениям в данной таблице

Положение переключателя
электровентилятора

Напряжение на выводе 2, В

Низкая скорость

4,0

Средняя скорость

7,9

Высокая скорость

13,7

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Передний кондиционер

55B-27

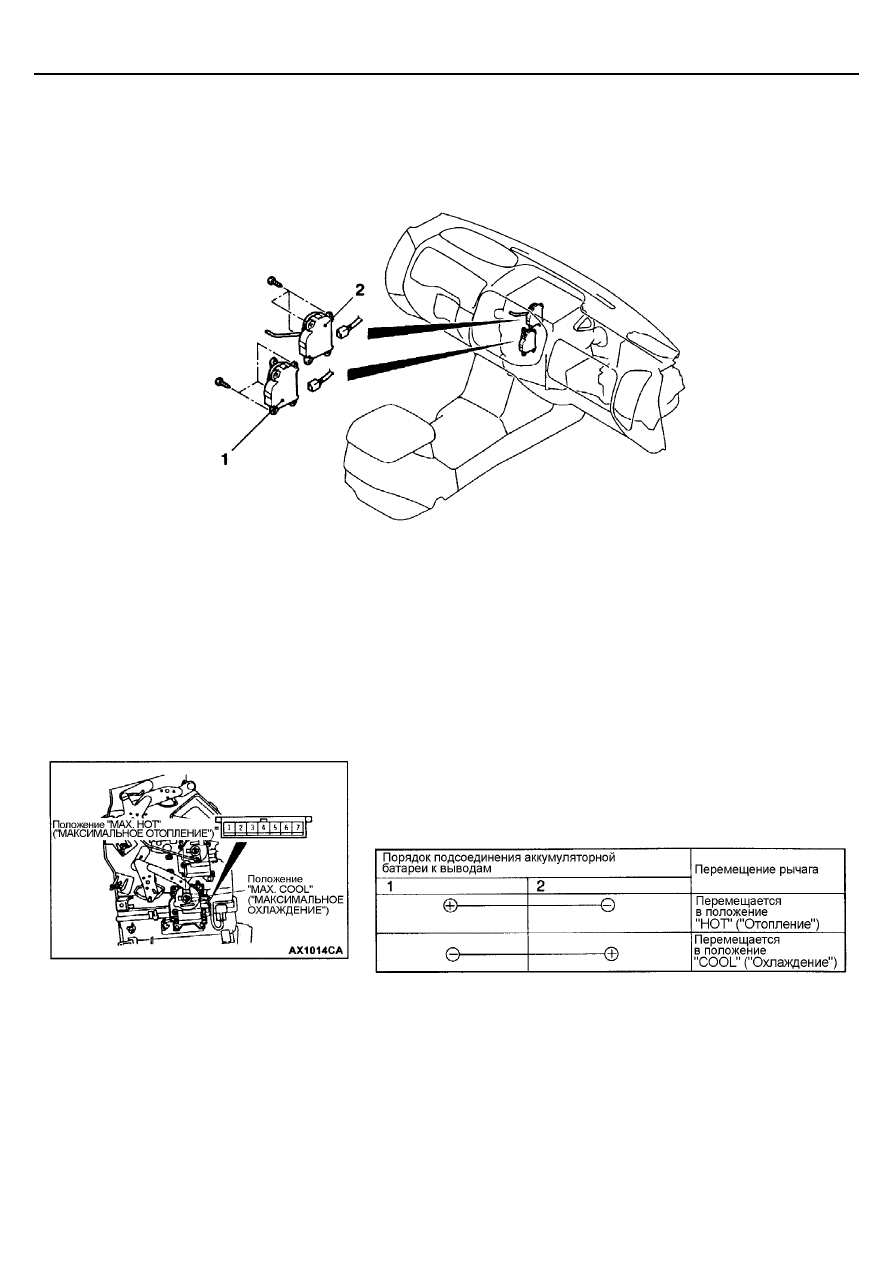

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ СМЕШЕНИЯ ПОТОКОВ
ВОЗДУХА И ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ ВЫБОРА РЕЖИМА
ЗАБОРА ВОЗДУХА
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Нижний кожух (См. ГЛАВУ 52А – Панель приборов).

1. Электродвигатель привода заслонки смешения потоков воздуха
2. Электродвигатель привода заслонки выбора режима забора воздуха

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
СМЕШЕНИЯ ПОТОКОВ ВОЗДУХА
Проверка электродвигателя

Внимание:
Если рычаг достигнет крайнего положения, (положения остановки),
прекратите подачу напряжения.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Передний кондиционер

55B-28

Проверка потенциометра

Значения сопротивлений должны постепенно изменяться в указанном
диапазоне при проверке сопротивлений между выводами 3 и 5, а также
между выводами 3 и 7 проведенной в ходе предыдущей проверки.
Номинальное значение сопротивления:

Приблизительно 0,96 – 5,76 кОм

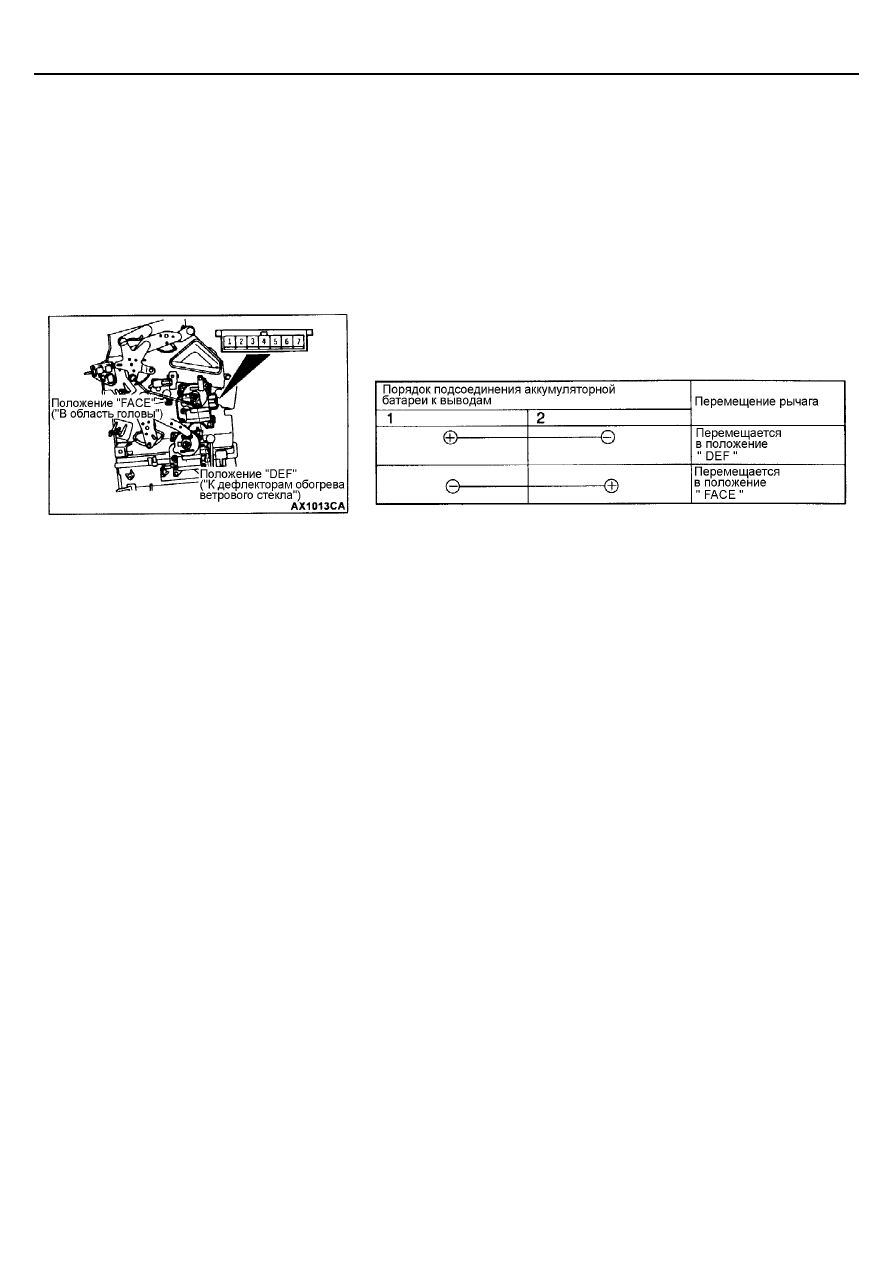

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
ВЫБОРА РЕЖИМА ЗАБОРА ВОЗДУХА

Проверка электродвигателя

Внимание:
Если рычаг достигнет крайнего положения, (положения остановки),
прекратите подачу напряжения.

Проверка потенциометра
Значения сопротивлений должны постепенно изменяться в указанном
диапазоне при проверке сопротивлений между выводами 3 и 5, а также
между выводами 3 и 7 проведенной в ходе предыдущей проверки.
Номинальное значение сопротивления:

Приблизительно 0,96 – 5,76 кОм

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Передний кондиционер

55B-29

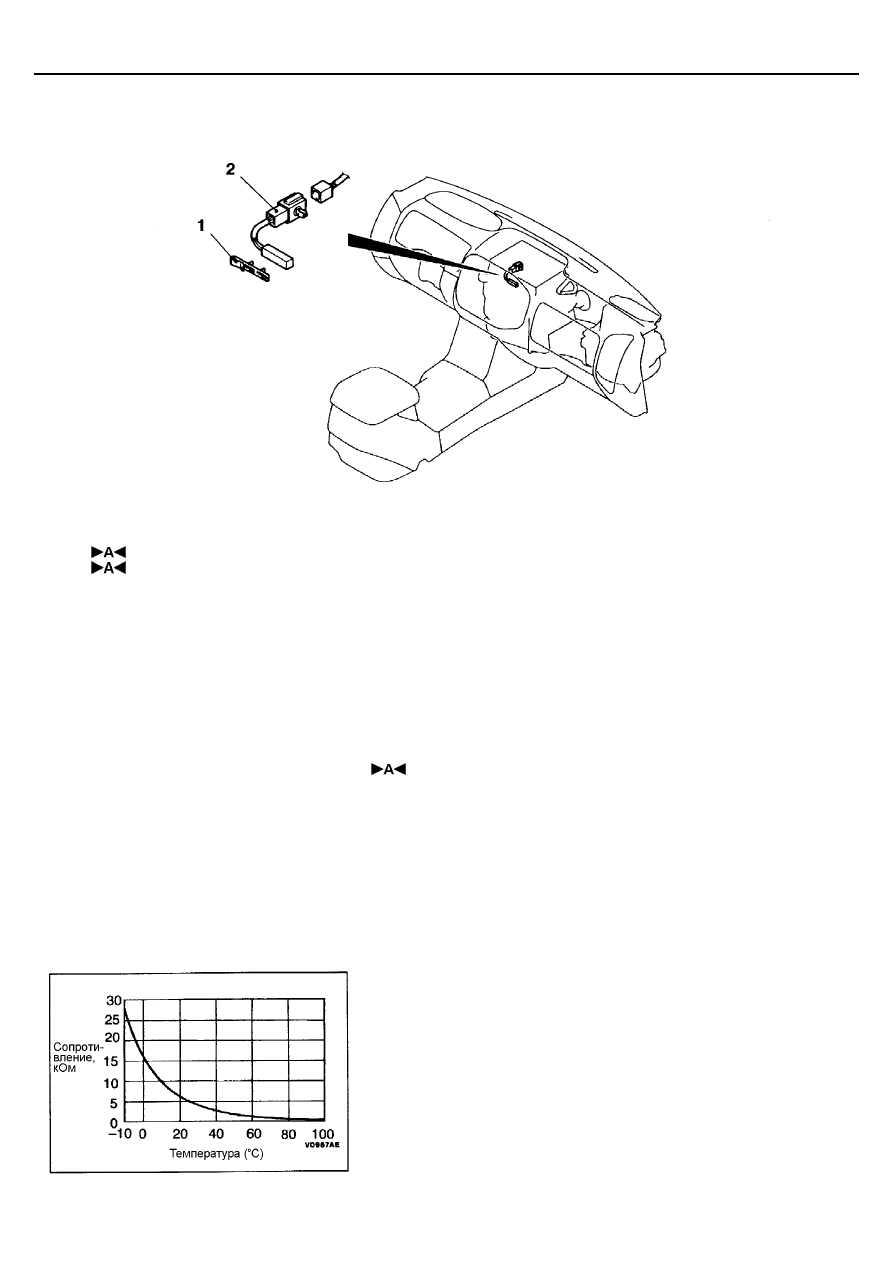

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ОТОПИТЕЛЕ
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Нижний кожух (См. ГЛАВУ 52А – Панель приборов).

1. Фиксатор датчика температуры охлаждающей жидкости в отопителе
2. Датчик температуры охлаждающей жидкости в отопителе

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ФИКСАТОРА ДАТЧИКА ТЕМПЕРАТУРЫ

ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ В ОТОПИТЕЛЕ

Вставьте датчик температуры охлаждающей жидкости в отопителе в
крепежное отверстие на отопителе, и закрепите его при помощи
фиксатора.

ПРОВЕРКА

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ В ОТОПИТЕЛЕ

Измерьте сопротивление между выводами при двух или более различных
температурах. Значения сопротивлений должны быть близки к указанным
на графике значениям.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится проверка, не должны
выходить за пределы, указанные на графике.
