ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Фотоэлемент/ Датчик температуры
наружного воздуха/ Задний кондиционер

55B-30

ФОТОЭЛЕМЕНТ

СНЯТИЕ И УСТАНОВКА

(См. Главу 54А – Фары головного света).

ПРОВЕРКА

ПРОВЕРКА ФОТОЭЛЕМЕНТА

Если скорость потока воздуха из вентилятора падает, если накрыть рукой
зону расположения фотоэлемента, это значит, что фотоэлемент исправен.
Если же скорость не падает, замените фотоэлемент.

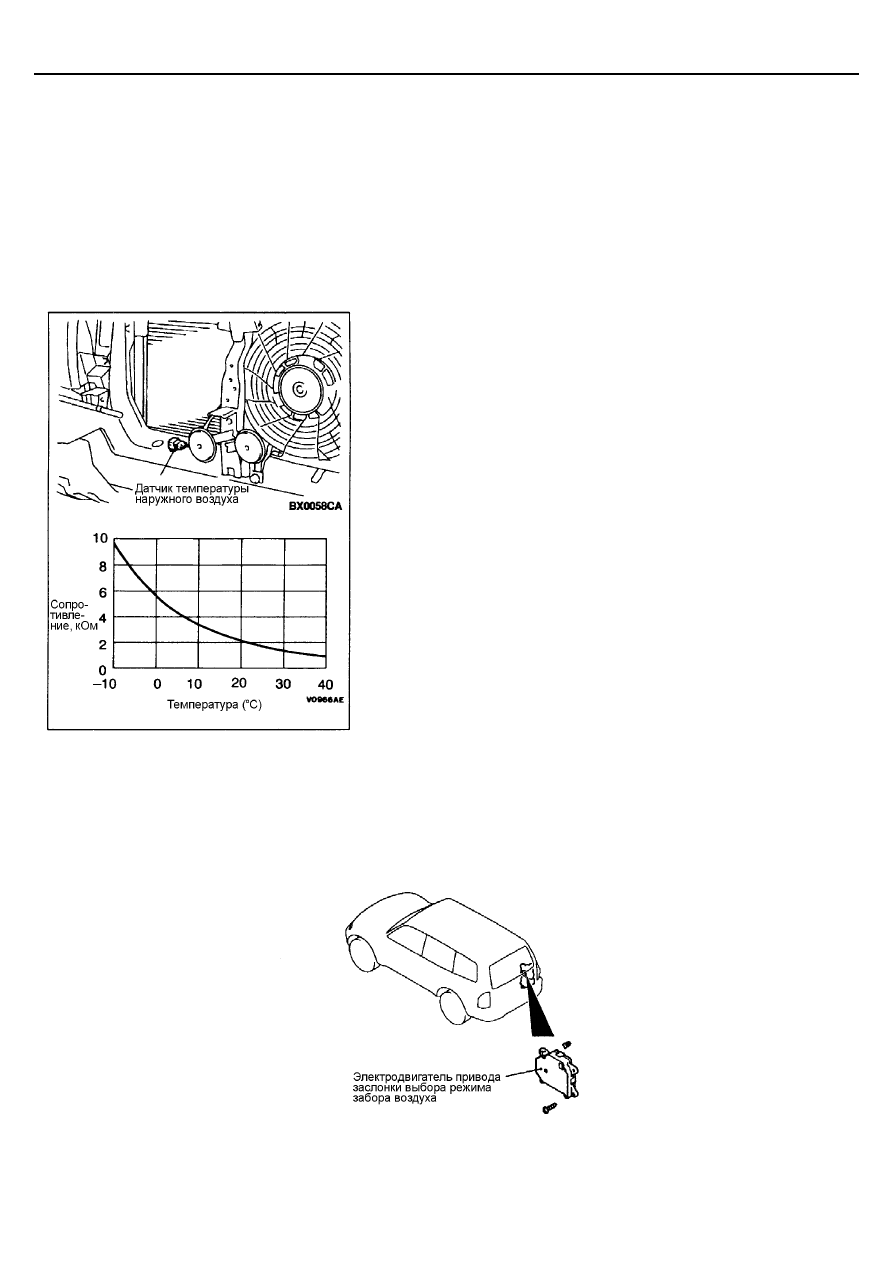

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО
ВОЗДУХА

ПРОВЕРКА

Измерьте сопротивление между выводами при двух или более различных
температурах. Значения сопротивлений должны быть близки к значениям
указанным на графике.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится проверка, не должны
выходить за пределы, указанные на графике.

ЗАДНИЙ КОНДИЦИОНЕР

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ ВЫБОРА РЕЖИМА ЗАБОРА
ВОЗДУХА
СНЯТИЕ И УСТАНОВКА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55B-31

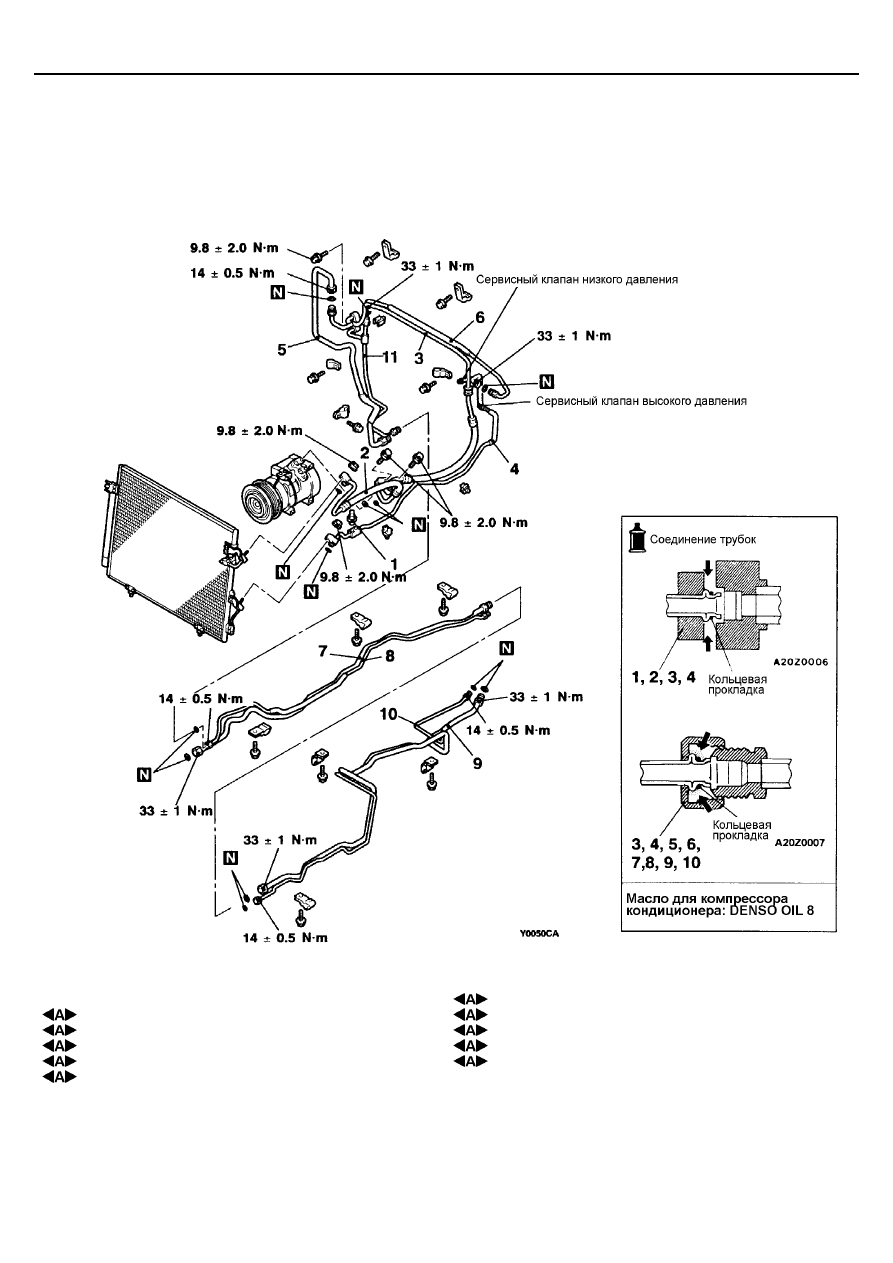

ТРУБОПРОВОДЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
(АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ)

СНЯТИЕ И УСТАНОВКА <автомобили с левым рулем>

<Двойной кондиционер>

Последовательность снятия
1. Датчик двойного давления
2. Шланг высокого давления
3. Шланг низкого давления
4. Трубка высокого давления А
5. Трубка низкого давления А
6. Трубка высокого давления В

7. Трубка низкого давления В
8. Трубка высокого давления С
9. Трубка низкого давления С
10. Трубка высокого давления D
11. Трубка высокого давления Е

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55B-32

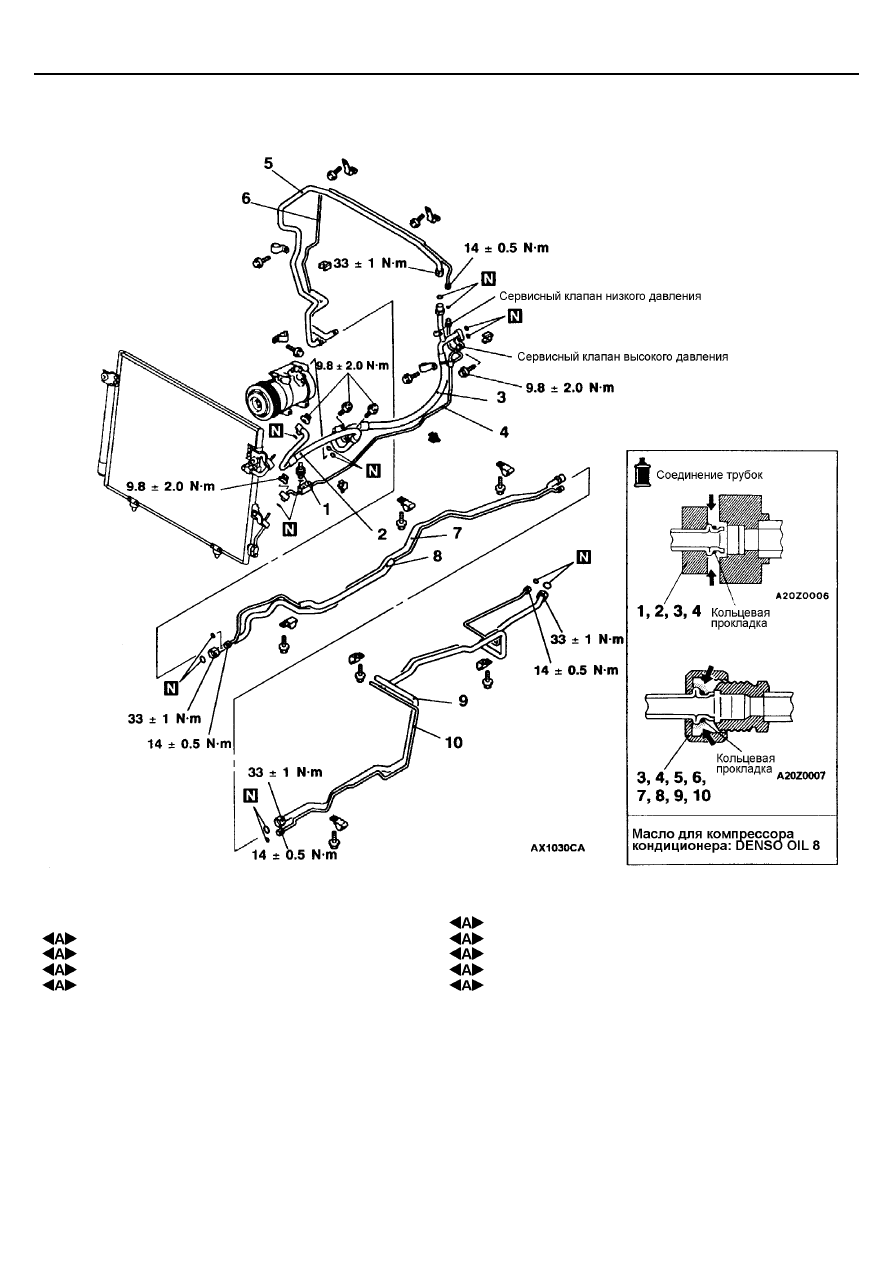

<Автомобили с правым рулем>

<Двойной кондиционер>

Последовательность снятия
1. Датчик двойного давления
2. Шланг высокого давления
3. Шланг низкого давления
4. Трубка высокого давления А
5. Трубка низкого давления А

6. Трубка высокого давления В
7. Трубка низкого давления В
8. Трубка высокого давления С
9. Трубка низкого давления С
10. Трубка высокого давления D

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы
кондиционирования / Компрессор

55B-33

ОСНОВНЫЕ ОПЕРАЦИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ТРУБОК / ШЛАНГОВ

Закройте отверстия в конденсоре, компрессоре и отопителе и в
отсоединенных шлангах пробками, чтобы не допустить попадания в них
посторонних частиц.

Внимание:
Отверстия должны быть закрыты герметично, иначе компрессорное
масло и ресивер быстро впитают влагу из окружающего воздуха.

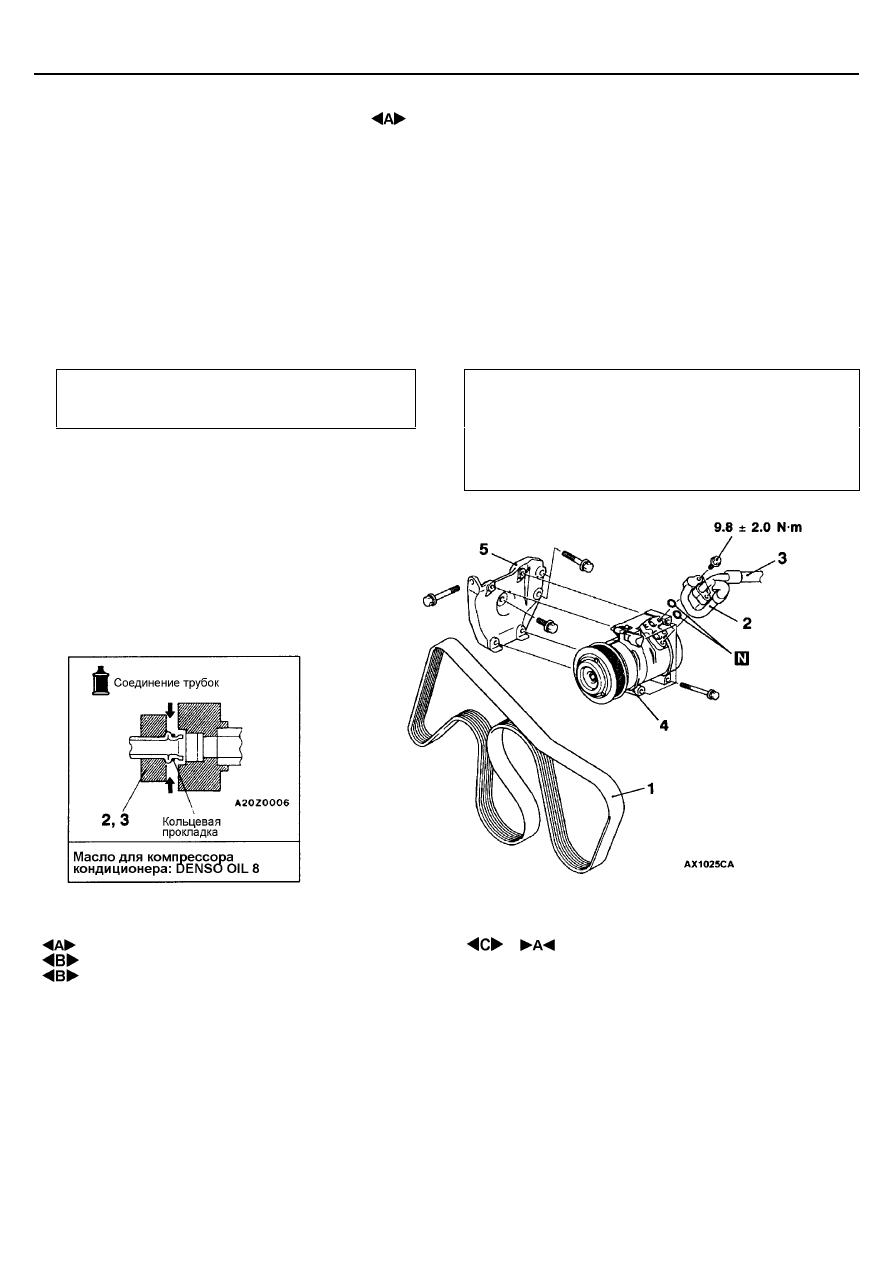

КОМПРЕССОР (автомобили с бензиновым двигателем)

СНЯТИЕ И УСТАНОВКА

Предварительные операции
Слив хладагента (См. ГЛАВУ 55А – Технические
операции на автомобиле).

Заключительные операции

•



Заправка хладагента
(См. ГЛАВУ 55А – Технические операции на
автомобиле).

•



Проверка натяжения приводного ремня.
(См. ГЛАВУ 11А, В – Технические операции на
автомобиле).

Последовательность снятия
1. Приводной ремень
2. Соединение шланга высокого давления
3. Соединение шланга низкого давления

4. Компрессор
5. Кронштейн компрессора
