Mitsubishi Pajero (2001+). Руководство - часть 344

55A-2

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИС-

ТЕМА ВЕНТИЛЯЦИИ

(КОНДИЦИОНЕР С РУЧНЫМ УПРАВ-

ЛЕНИЕМ)

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 3
СМАЗОЧНЫЕ МАТЕРИАЛЫ........................ 3
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНО-
СТЕЙ (ПЕРЕДНИЙ ОТОПИТЕЛЬ, ПЕРЕД-
НИЙ
КОНДИЦИОНЕР)........................................... 4
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВ-
НОСТЕЙ (ЗАДНИЙ ОТОПИТЕЛЬ,
ЗАДНИЙ КОНДИЦИОНЕР) ........................... 7
ТЕХНИЧЕСКИЕ ОПЕРАЦИ НА
АВТОМОБИЛЕ .............................................. 9

Проверка уровня хладагента
посредством проверки
производительности кондиционера....... 9
Проверка электромагнитной
муфты компрессора кондиционера ..... 10
Проверка ресивера - осушителя.......... 10
Регулировка ремня привода
компрессора кондиционера ................. 10
Проверка датчика двойного
давления ............................................... 10
Заправка системы хладагентом........... 11
Проверка производительности конди-
ционера ................................................. 15
Проверка цепей реле переднего и задне-
го электровентиляторов ....................... 18
Проверка цепей реле компрессора
кондиционера и реле
электровентилятора конденсора ......... 18
Проверка цепей реле дополнительного
электрического отопителя (позистора) ...19
Проверка повышенной частоты
вращения коленчатого вала на
режиме холостого хода (автомобили
с дизельным двигателем) .................... 19
Проверка вакуумного привода
(автомобили с дизельным
двигателем) .......................................... 20
Проверка электромагнитного клапана
увеличения оборотов холостого хода
(автомобили с дизельным
двигателем) .......................................... 21

Замена фильтра очистки воздуха........ 22

ПЕРЕДНИЙ КОНДИЦИОНЕР...................... 23

Панель управления отопителем в сборе
и выключатель кондиционера.............. 23
Отопитель и электровентилятор
в сборе .................................................. 26
Электродвигатель вентилятора и
резистор ................................................ 29
Электродвигатель привода заслонки
выбора режима забора воздуха........... 30
Электронный блок управления
(компрессор с автоматическим
управлением) и датчик температуры
воздуха в сборе .................................... 31

ЗАДНИЙ ОТОПИТЕЛЬ И ЗАДНИЙ
КОНДИЦИОНЕР .......................................... 32

Выключатель заднего кондиционера,
выключатель (передний) электровентиля-
тора заднего
отопителя .............................................. 32
Блок управления задним
кондиционером ..................................... 34
Задний отопитель ................................. 34
Задний отопитель и задний электровен-
тилятор в сборе .................................... 37

ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ.................. 40
КОМПРЕССОР............................................. 41
КОНДЕНСОР В СБОРЕ И ЭЛЕКТРОВЕНТИ-
ЛЯТОР КОНДЕНСОРА................................ 45
ТРУБОПРОВОДЫ СИСТЕМЫ КОНДИЦИО-
НИРОВАНИЯ ............................................... 47
ДАТЧИК-ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА
(по температуре охлаждающей жидкости
двигателя)................................................... 51
СИСТЕМА УВЕЛИЧЕНИЯ ОБОРОТОВ
ХОЛОСТОГО ХОДА .................................... 53
ВОЗДУХОВОДЫ СИСТЕМЫ
ВЕНТИЛЯЦИИ ............................................. 54
СИСТЕМА ВЕНТИЛЯЦИИ .......................... 56

ОТОПИТЕЛЬ, КОНДИЦИОНЕР
И СИСТЕМА ВЕНТИЛЯЦИИ -

Основные данные для регулировок и контроля /
Смазочные материалы

55A-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ

Параметры

Номинальные зна-
чения

4D56

750

±

100

Частота вращения коленчатого вала
на режиме холостого хода (в диапа-
зоне “N” («Нейтральное положение»)
или “P” («Стоянка»)), об/мин

Автомобили с ди-
зельным двигате-
лем

4M41

750

±

 50

4D56

925

±

 25

Когда кондиционер на-
ходится под низкой или
средней нагрузкой

800

±

 50

Повышенная частота вращения ко-
ленчатого вала на режиме холостого
хода (в диапазоне “N” («Нейтральное
положение») или “P” («Стоянка»)),
об/мин

4M41

Кондиционер

Когда кондиционер на-
ходится под высокой
нагрузкой

1000

±

 50

ВКЛ.

108

Выключатель кондиционера

ВЫКЛ.

115

ВЫКЛ.

97

Датчик-выключатель кондиционера
(по температуре охлаждающей жид-
кости двигателя),

°

С

Электровентилятор конденсора

ВКЛ.

102

Между выводами 2 и 4

0,39

±

 7 %

Между выводами 1 и 2

1,49

±

 7 %

Сопротивление резистора, Ом

Между выводами 2 и 3

2,79

±

 7 %

Сопротивление выключателя заднего кондиционера (датчика-выключателя по температуре), кОм (кро-
ме заднего отопителя (напольной консоли))

0 - 3

Потенциометр заслонки смешения потоков воздуха, кОм (Задний отопитель)

1,2 – 4,8

Между выводами 1 и 6

4,9

±

 7 %

Сопротивление резистора (Задний
отопитель (передняя консоль)), Ом

Между выводами 1 и 3

1,25

±

 7 %

Между выводами 1 и 6

4,9

±

 7 %

Сопротивление резистора (Задний
отопитель (Задняя боковая облицов-
ка)), Ом

Между выводами 1 и 3

1,25

±

 7 %

Сопротивление электромагнитного клапана увеличения оборотов холостого хода, Ом

40

Осевой зазор (электромагнитной муфты компрессора кондиционера), мм

0,35 – 0,65

СМАЗОЧНЫЕ МАТЕРИАЛЫ

Позиции

Рекомендуемая
смазка

Количество

Кроме автомобилей с задним кондиционером

DENSO OIL 8

120

±

 20

Компрессорное масло, мл.

Автомобили с задним кондиционером

DENSO OIL 8

140

±

 20

Каждое соединение шлангов/трубок системы кондиционирования

DENSO OIL 8

По необходимости

Кроме автомобилей с задним кондиционером

R134a (HFC-134a)

550

±±±±

 20*

Хладагент, гр.

Автомобили с задним кондиционером

R134a (HFC-134a)

750

±±±±

 20*

* Внесены изменения согласно Service bulletin MSB-02E55-001.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ -

Поиск и устранение неисправностей

55A-4

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
(Передний отопитель, передний кондиционер)

Признак неисправности

Вероятные причины неисправности

Устранение неисправности

Страница

Неисправность предохранителя

Замените предохранитель.

-

Неисправность (обрыв) в жгуте
проводов или плохой контакт в
разъеме

Отремонтируйте жгут проводов или разъем

-

Утечки или переполнение системы
кондиционирования хладагентом
при заправке

Заправьте повторно, устраните утечки или
удалите излишек хладагента

-

Неисправно реле компрессора
кондиционера

Замените реле

55А-18

Неисправность электромагнитной
муфты компрессора кондиционера

Замените компрессор кондиционера

55А-10

Неисправен датчик двойного дав-
ления

Замените датчик

55А-10

Неисправен выключатель конди-
ционера

Замените панель управления отопителем в
сборе

55А-24

Неисправен переключатель элек-
тровентилятора

Замените панель управления отопителем в
сборе

55А-24

Неисправен датчик температуры
воздуха

Замените электронный блок управления
(компрессор с автоматическим управлением)
и датчик температуры воздуха в сборе

55А-31

Неисправен электронный блок
управления (компрессор с автома-
тическим управлением)

Замените электронный блок управления
(компрессор с автоматическим управлением)
и датчик температуры воздуха в сборе

55А-6

Кондиционер не работает

Неисправен электронный блок
управления двигателем

Замените электронный блок управления дви-
гателем

-

Утечки хладагента

Добавьте хладагент и устраните утечки

-

Неисправен датчик двойного дав-
ления

Замените датчик

55А-10

Неисправно реле электровентиля-
тора конденсора

Замените реле электровентилятора конден-
сора

55А-18

Неисправно реле компрессора
кондиционера

Замените реле

55А-18

При работе кондиционера,
температура в салоне не
уменьшается, (холодный
воздух не поступает)

Неисправность электромагнитной
муфты компрессора кондиционера

Замените компрессор кондиционера

55А-10

При работе кондиционера,
температура в салоне не
увеличивается, (теплый
воздух не поступает)

Неисправен датчик температуры
воздуха

Замените электронный блок управления
(компрессор с автоматическим управлением)
и датчик температуры воздуха в сборе

55А-31

Неисправность предохранителя

Замените предохранитель

-

Неисправность (обрыв) в жгуте
проводов или плохой контакт в
разъеме

Отремонтируйте жгут проводов или разъем

-

Неисправно реле электровентиля-
тора

Замените реле

55А-18

Неисправен электровентилятор

Замените электровентилятор

55А-29

Неисправен переключатель элек-
тровентилятора

Замените панель управления отопителем в
сборе

55А-24

Неисправен резистор

Замените резистор

55А-29

Электровентилятор не
вращается

Неисправен электронный блок
управления (компрессор с автома-
тическим управлением)

Замените электронный блок управления
(компрессор с автоматическим управлением)
и датчик температуры воздуха в сборе

55А-6

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ -

Поиск и устранение неисправностей

55A-5

Признак неисправности

Вероятные причины неисправности

Устранение неисправности

Страница

Неисправность предохранителя

Замените предохранитель

-

Неисправность (обрыв) в жгуте проводов
или плохой контакт в разъеме

Отремонтируйте жгут проводов или разъ-
ем

-

Неисправен переключатель электровен-
тилятора

Замените панель управления отопителем
в сборе

55А-24

Неисправен резистор

Замените резистор

55А-29

Электродвигатель вен-
тилятора не выключа-
ется

Неисправен электронный блок управле-
ния (компрессор с автоматическим управ-
лением)

Замените электронный блок управления
(компрессор с автоматическим управле-
нием) и датчик температуры воздуха в
сборе

55А-6

Неисправность предохранителя

Замените предохранитель

-

Неисправность (обрыв) в жгуте проводов
или плохой контакт в разъеме

Отремонтируйте жгут проводов или разъ-
ем

-

Неисправность электродвигателя привода
заслонки забора внутреннего и наружного
воздуха

Замените электродвигатель привода за-
слонки забора внутреннего и наружного
воздуха

55-30

Переключение между
забором внутреннего и
наружного воздуха не
работает

Неисправен электронный блок управле-
ния (компрессор с автоматическим управ-
лением)

Замените электронный блок управления
(компрессор с автоматическим управле-
нием) и датчик температуры воздуха в
сборе

55А-6

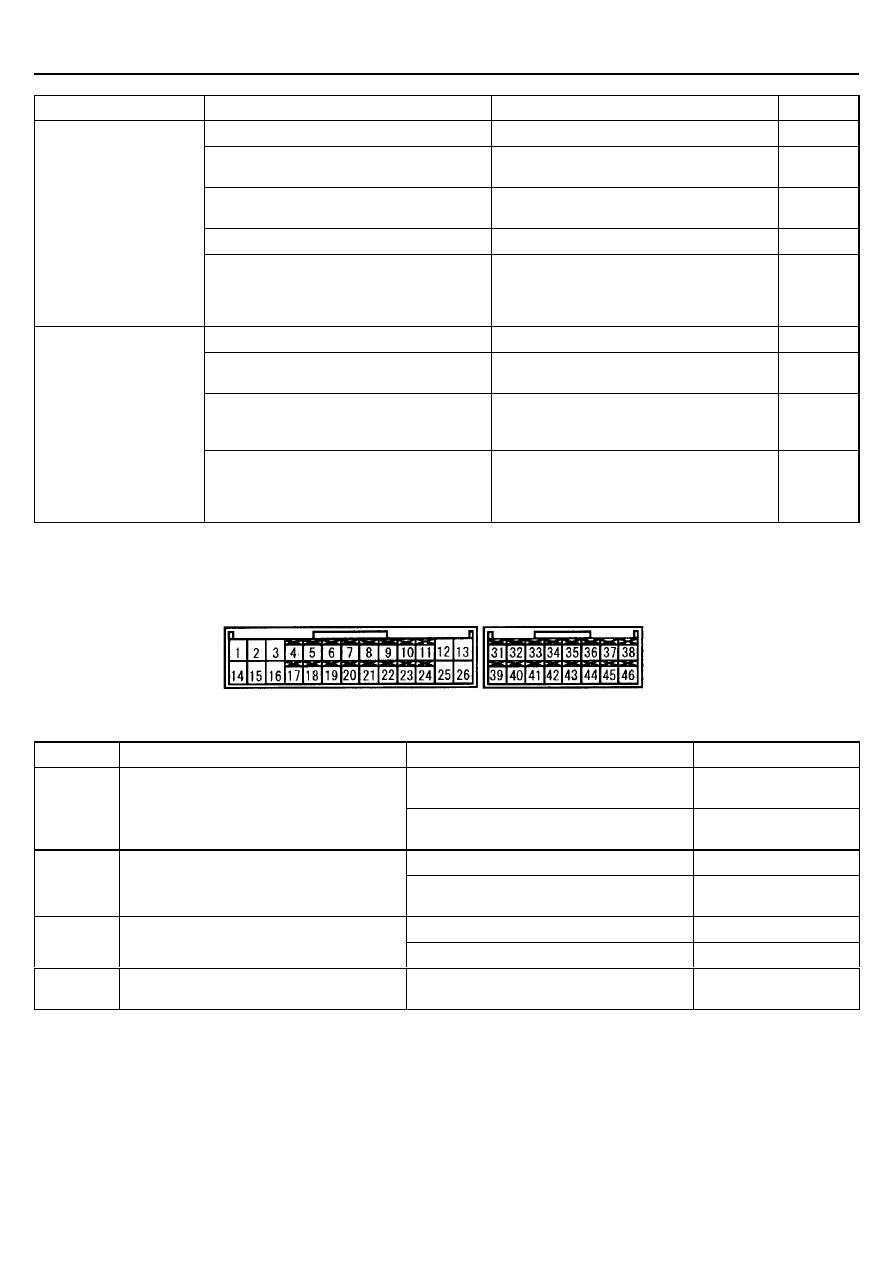

ПРОВЕРКА НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОННОГО БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ (4М41)

№ вывода

Проверяемый параметр

Условия проверки

Исправное состояние

Когда электровентилятор конденсора не
работает

0 В

7

Входной сигнал от реле электровентиля-
тора конденсора (“HI” («Высокая ско-
рость»)

Когда электровентилятор конденсора ра-
ботает

Напряжение бортсети

Когда кондиционер выключен

0 В

21

Входной сигнал от реле компрессора кон-
диционера

Когда кондиционер работает (когда рабо-
тает компрессор кондиционера)

Напряжение бортсети

Датчик двойного давления: ВЫКЛ.

0 В

32

Входной сигнал от датчика двойного дав-
ления

Датчик двойного давления: ВКЛ.

Напряжение бортсети

33

Электронный блок управления (компрес-
сор с автоматическим управлением)

-

-
