Mitsubishi Pajero (2001+). Руководство - часть 306





SRS -

Методика утилизации модуля подушки безопасности

52B-49

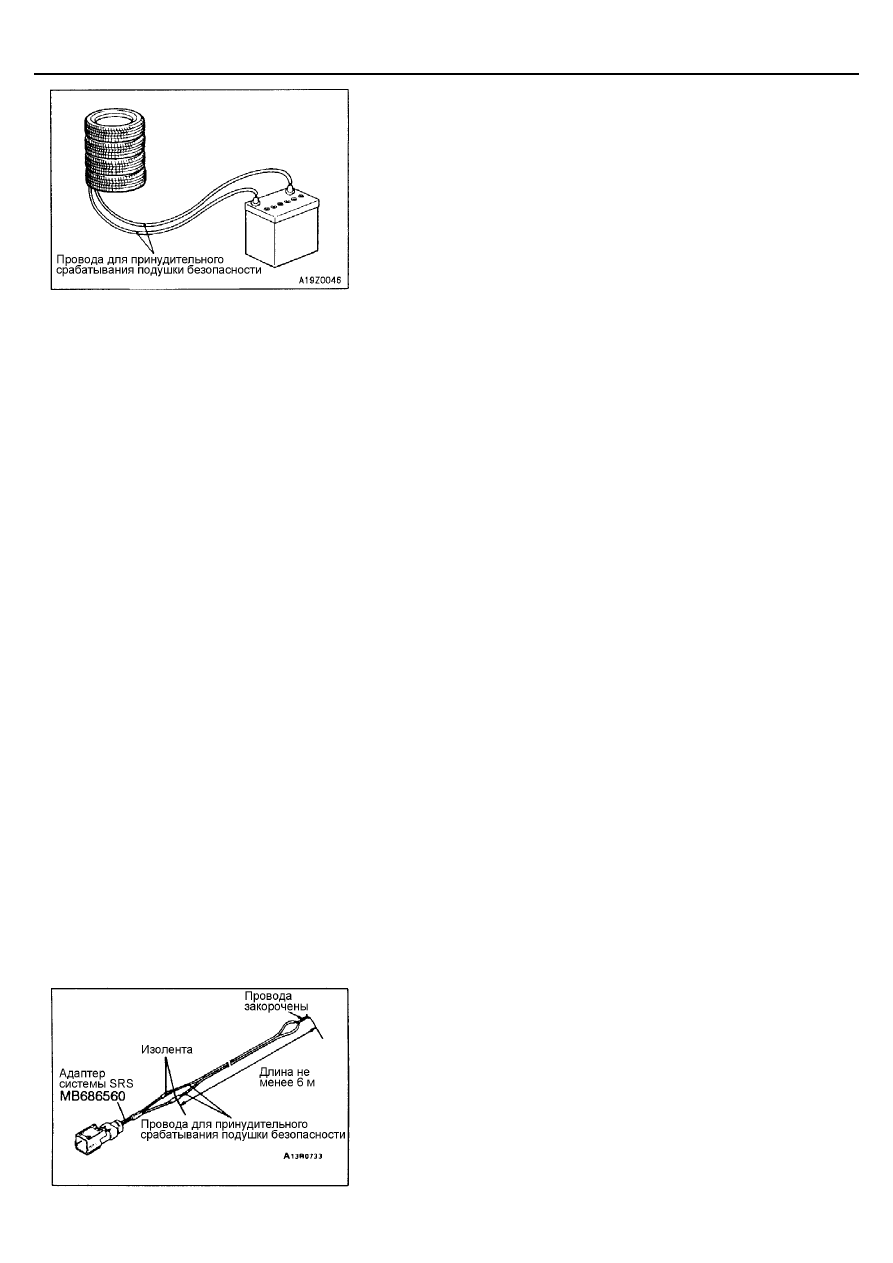

(8) Отсоедините провода для принудительного срабатывания

подушки безопасности как можно дальше от модуля подушки
безопасности и подсоедините провода к клеммам снятой
аккумуляторной батареи. Разрядите подушку безопасности.
Внимание:
1.

Перед выполнением данной операции убедитесь в том,
что рядом с модулем подушки безопасности
 не
находятся посторонние лица.

2.

После срабатывания подушки безопасности корпус
надувного устройства становится горячим, поэтому
подождите не менее 30 минут, прежде чем приступать к
дальнейшей работе с ним.

3.

Если в результате вышеуказанной процедуры
срабатывания подушки не происходит, не подходите к
несработавшей подушке безопасности. Обратитесь к
Вашему дистрибьютору.

(9) После выполнения этой операции, утилизируйте модуль подушки

безопасности как указывается на стр. 52В-52.

Модуль подушки безопасности со стороны переднего пассажира
(1) Снимите модуль подушки безопасности со стороны переднего

пассажира с автомобиля (см. стр. 52В-32).
Внимание:
При отсоединении разъема, оба вывода модуля подушки
безопасности со стороны переднего пассажира
автоматически закорачиваются, чтобы предотвратить
несанкционированное срабатывание подушки безопасности,
вызываемое статическим электричеством. В то же время, во
избежание несанкционированного срабатывания подушки
безопасности, рекомендуется хранить модуль подушки
безопасности на ровной площадке поверхностью
срабатывания ориентированной вверх. Также не
рекомендуется класть что-либо сверху на модуль подушки
безопасности.

(2) Подсоедините два провода, длиной не менее 6 м, к двум

выводам адаптера системы SRS, заизолируйте соединение.
Противоположные концы проводов должны быть соединены друг
с другом, во избежание несанкционированного срабатывания
подушки безопасности со стороны водителя.

(3) Пропустите провода для принудительного срабатывания подушки

безопасности вместе с адаптером системы SRS под старой
шиной с диском и соедините их с модулем подушки
безопасности.

SRS -

Методика утилизации модуля подушки безопасности

52B-50

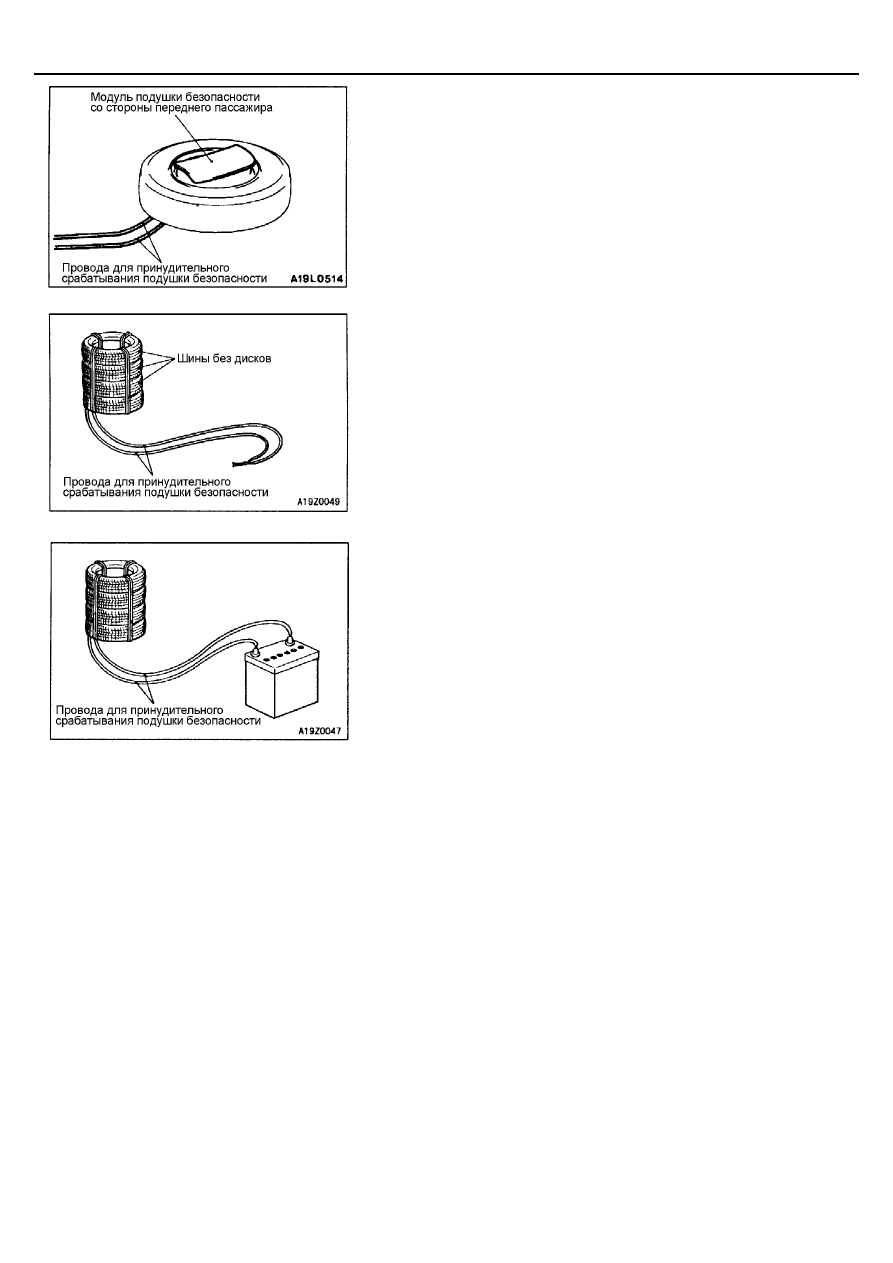

(4) Пропустите толстую проволоку через монтажные отверстия в

кронштейне модуля подушки безопасности переднего пассажира.
Прикрепите модуль к диску старого колеса, поверхностью
срабатывания модуля, ориентированной вверх.
Внимание:
1.

Провода для принудительного срабатывания подушки
безопасности не должны быть придавлены колесом. В
противном случае, адаптер может быть поврежден при
срабатывании подушки безопасности.

2.

Расположите разъем адаптера системы SRS так, чтобы
он не был зажат колесом при срабатывании подушки
безопасности.

(5) Положите три старых шины без дисков на колесо с привязанным

к нему модулем. Скрепите вместе все четыре шины (в четырех
местах).

(6) Отсоедините провода для принудительного срабатывания

подушки безопасности как можно дальше от модуля подушки
безопасности и подсоедините провода к клеммам снятой
аккумуляторной батареи. Разрядите подушку безопасности.
Внимание:
1.

Перед выполнением данной операции убедитесь в том,
что рядом с модулем подушки безопасности
 не
находятся посторонние лица.

2.

После срабатывания подушки безопасности корпус
надувного устройства становится горячим, поэтому
подождите не менее 30 минут, прежде чем приступать к
дальнейшей работе с ним.

3.

Если в результате вышеуказанной процедуры
срабатывания подушки не происходит, не подходите к
несработавшей подушке безопасности. Обратитесь к
Вашему дистрибьютору.

(7) После выполнения этой операции, утилизируйте модуль подушки

безопасности как указывается на стр. 52В-52.

<Модуль боковой подушки безопасности>
(1) Снимите спинку переднего сиденья в сборе вместе с модулем

боковой подушки безопасности с автомобиля (см. стр. 52В-32).

SRS -

Методика утилизации модуля подушки безопасности

52B-51

Внимание:
При отсоединении разъема, оба вывода модуля боковой
подушки безопасности автоматически закорачиваются,
чтобы предотвратить несанкционированное срабатывание
подушки безопасности, вызываемое статическим
электричеством. В то же время, во избежание
несанкционированного срабатывания подушки
безопасности, рекомендуется хранить модуль подушки
безопасности на ровной площадке поверхностью
срабатывания ориентированной вверх. Также не
рекомендуется класть что-либо сверху на модуль подушки
безопасности.

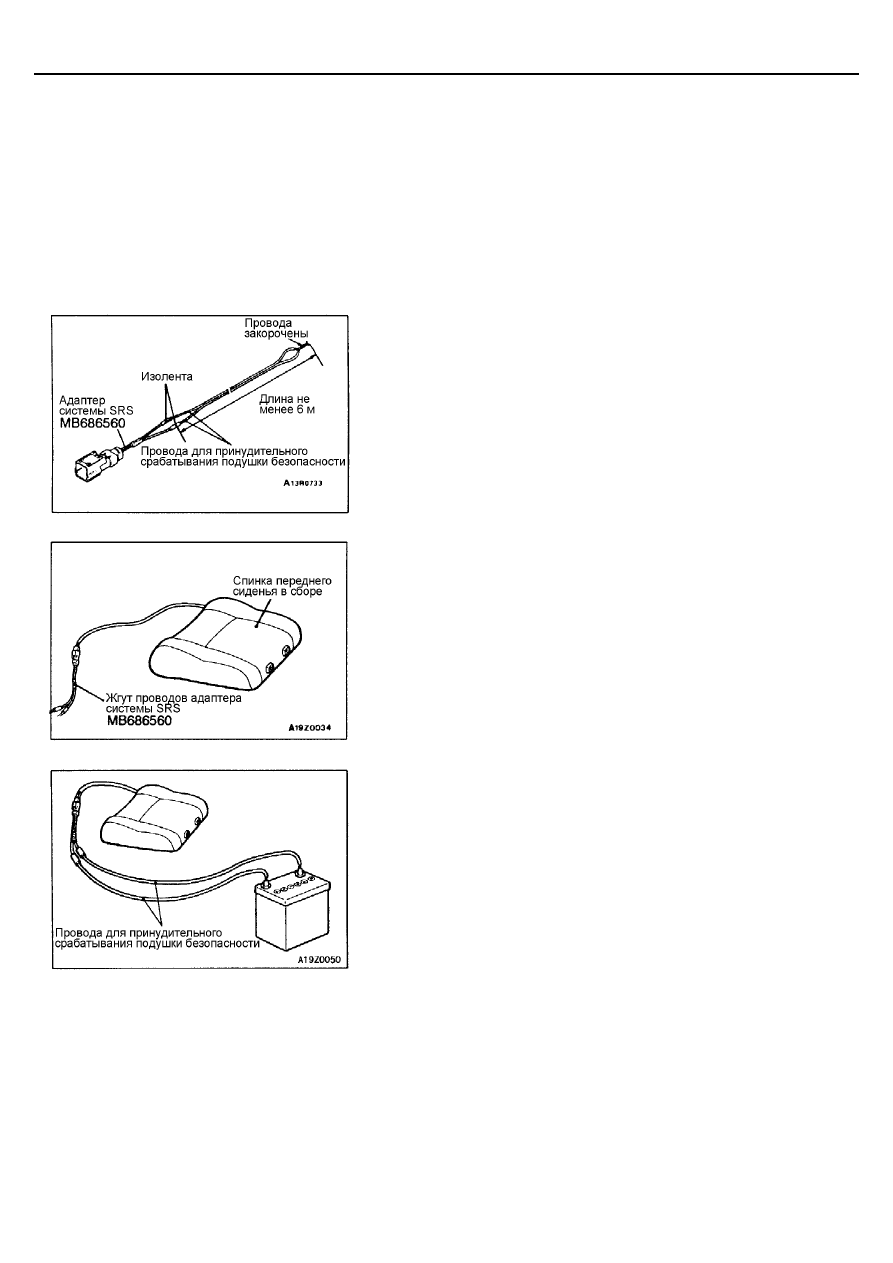

(2) Подсоедините два провода, длиной не менее 6 м, к двум

выводам адаптера системы SRS, заизолируйте соединение.
Противоположные концы проводов должны быть соединены друг
с другом, во избежание несанкционированного срабатывания
подушки безопасности.

(3) Уложите спинку переднего сиденья в сборе ее задней частью на

землю.

(4) Подсоедините жгут проводов адаптера системы SRS, который

соединен с проводами для принудительного срабатывания, к
разъему модуля подушки безопасности.

(5) Отсоедините провода для принудительного срабатывания

подушки безопасности как можно дальше от модуля подушки
безопасности и подсоедините провода к клеммам снятой
аккумуляторной батареи. Разрядите подушку безопасности.
Внимание
1.

Перед выполнением данной операции убедитесь в том,
что рядом с подушкой безопасности не находятся
посторонние лица.

2.

После срабатывания подушки безопасности корпус
надувного устройства становится горячим, поэтому
подождите не менее 30 минут, прежде чем приступать к
дальнейшей работе с ним.

3.

Если в результате вышеуказанной процедуры
срабатывания подушки не происходит, не подходите к
несработавшей подушке безопасности. Обратитесь к
Вашему дистрибьютору.

(6) После выполнения этой операции, утилизируйте модуль подушки

безопасности как указывается на стр. 52В-52.

SRS -

Методика утилизации модуля подушки безопасности

52B-52

МЕТОДИКА УТИЛИЗАЦИИ СРАБОТАВШЕЙ
ПОДУШКИ БЕЗОПАСНОСТИ

После разрядки надувной подушки безопасности, утилизируйте модули
подушек безопасности как и другие детали в соответствии с местным
законодательством.
При этом примите во внимание следующее:
1,

После срабатывания подушек безопасности, элементы вызывающие
ее надувание становятся очень горячими. Поэтому необходимо
выждать около 30 минут, чтобы дать возможность им остыть.

2.

Не поливайте водой или маслом горячие детали подушки
безопасности.

3.

Операция нейтрализации подушки безопасности может
сопровождаться выделением веществ, которые могут раздражать
глаза или кожу, поэтому надевайте рабочие перчатки и защитные очки
во время работы с модулями подушек безопасности.

Внимание:
При попадании посторонних частиц в глаза или на кожу
немедленно промойте пораженную зону большим количеством
чистой воды. При продолжении раздражения обратитесь за
медицинской помощью.

4.

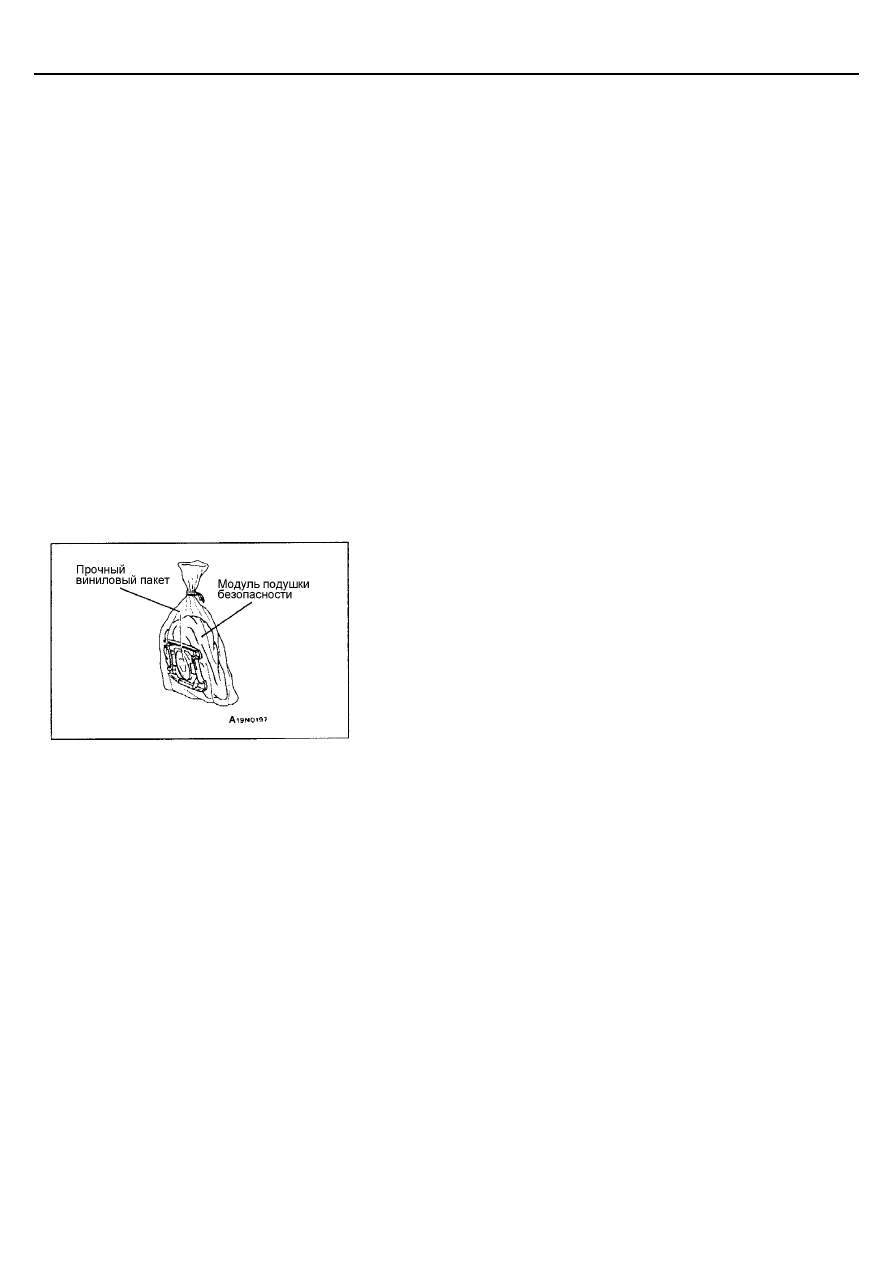

Для дальнейшей утилизации положите модуль подушки безопасности
в прочный виниловый пакет и плотно завяжите его веревкой.

5.

После окончания этих операций всегда тщательно вымойте руки.
