Mitsubishi Pajero (2001+). Руководство - часть 302

SRS -

Модули подушек безопасности и часовая пружина

52B-33

СНЯТИЕ И УСТАНОВКА

Предварительные операции:

•



Установите передние колеса параллельно продольной оси автомобиля и выньте ключ из замка зажигания.

•



Отсоедините минусовой провод от аккумуляторной батареи.

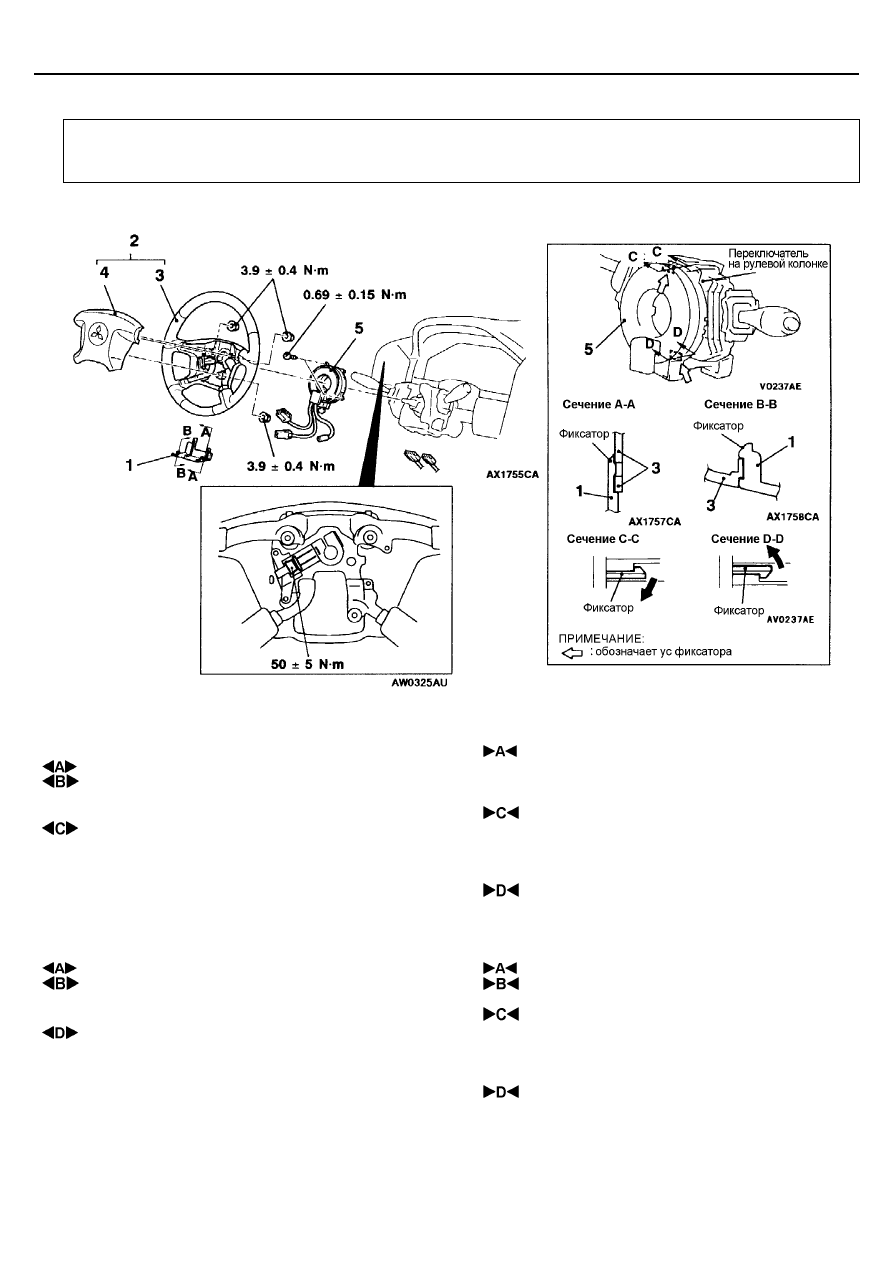

<Модуль подушки безопасности со стороны водителя и часовая пружина>

Последовательность снятия модуля
подушки безопасности со стороны
водителя
1. Крышка
2. Рулевое колесо и модуль подушки

безопасности в сборе

3.  Рулевое колесо
4. Модуль подушки безопасности со

стороны водителя

Последовательность снятия часовой
пружины
1. Крышка
2. Рулевое колесо и модуль подушки

безопасности в сборе

•

  Нижний кожух рулевой колонки

5. Часовая пружина

Последовательность установки модуля
подушки безопасности со стороны водителя

•

  Проверка перед установкой

4. Модуль подушки безопасности со стороны

водителя

3. Рулевое колесо
2. Рулевое колесо и модуль подушки

безопасности в сборе

1.  Крышка

•

  Подсоедините отрицательный провод к

аккумуляторной батарее

•

  Проверка после установки

Последовательность установки часовой
пружины

•

  Проверка перед установкой

5. Часовая пружина

•

  Нижний кожух рулевой колонки

2. Рулевое колесо и модуль подушки

безопасности в сборе

1. Крышка

•

  Подсоедините отрицательный провод к

аккумуляторной батарее

•

  Проверка после установки

SRS -

Модули подушек безопасности и часовая пружина

52B-34

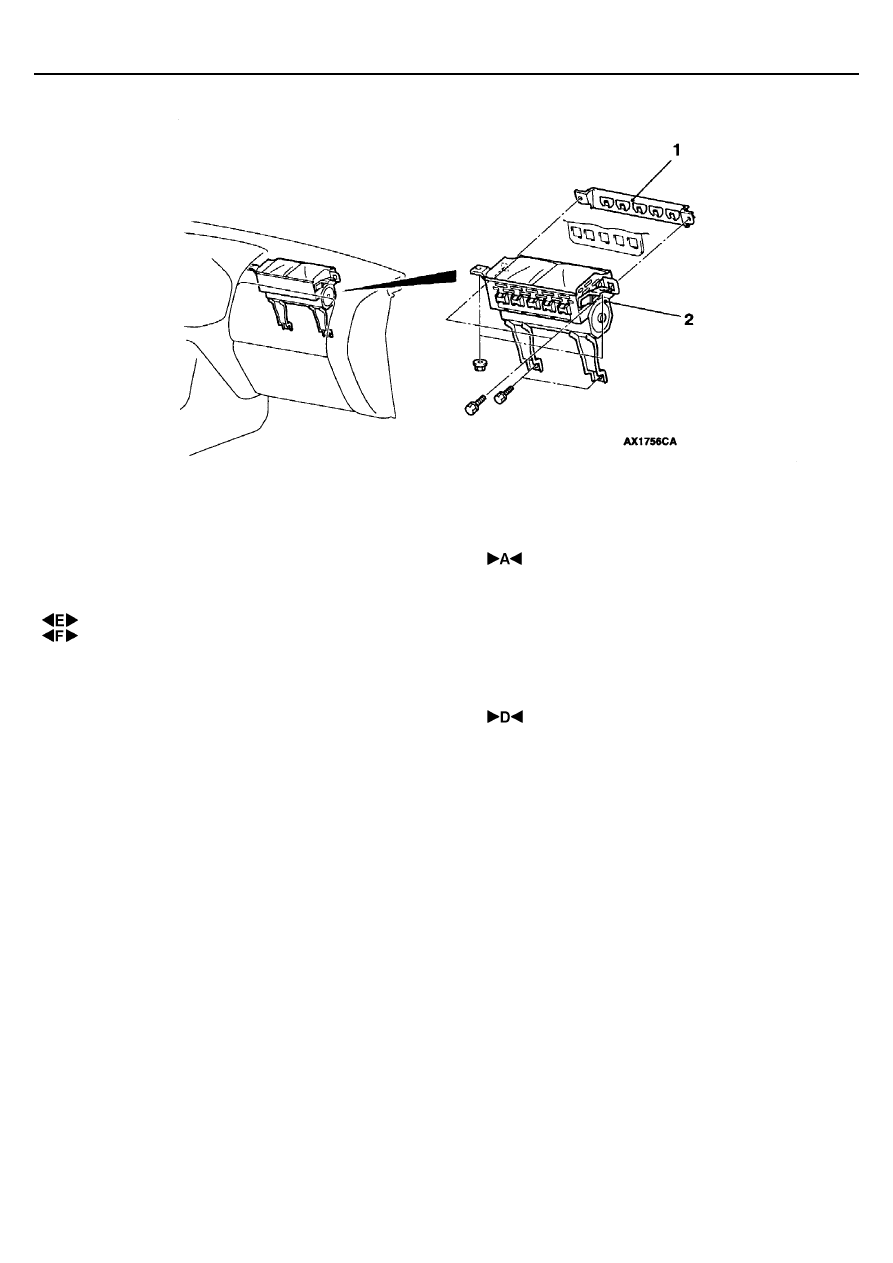

<Модуль подушки безопасности со стороны переднего пассажира>

Последовательность снятия

•

  Верхний вещевой ящик (см. ГЛАВУ 52В -

Панель приборов)

•

  Вещевой ящик (см. ГЛАВУ 52В - Панель

приборов)

1. Боковая панель подушки безопасности
2. Модуль подушки безопасности со

стороны переднего пассажира

Последовательность установки

•

  Проверка перед установкой

2. Модуль подушки безопасности со стороны

переднего пассажира

1. Боковая панель подушки безопасности

•

  Вещевой ящик (см. ГЛАВУ 52В - Панель

приборов)

•

  Верхний вещевой ящик (см. ГЛАВУ 52В -

Панель приборов)

•

  Подсоедините отрицательный провод к

аккумуляторной батарее

•

  Проверка после установки

SRS -

Модули подушек безопасности и часовая пружина

52B-35

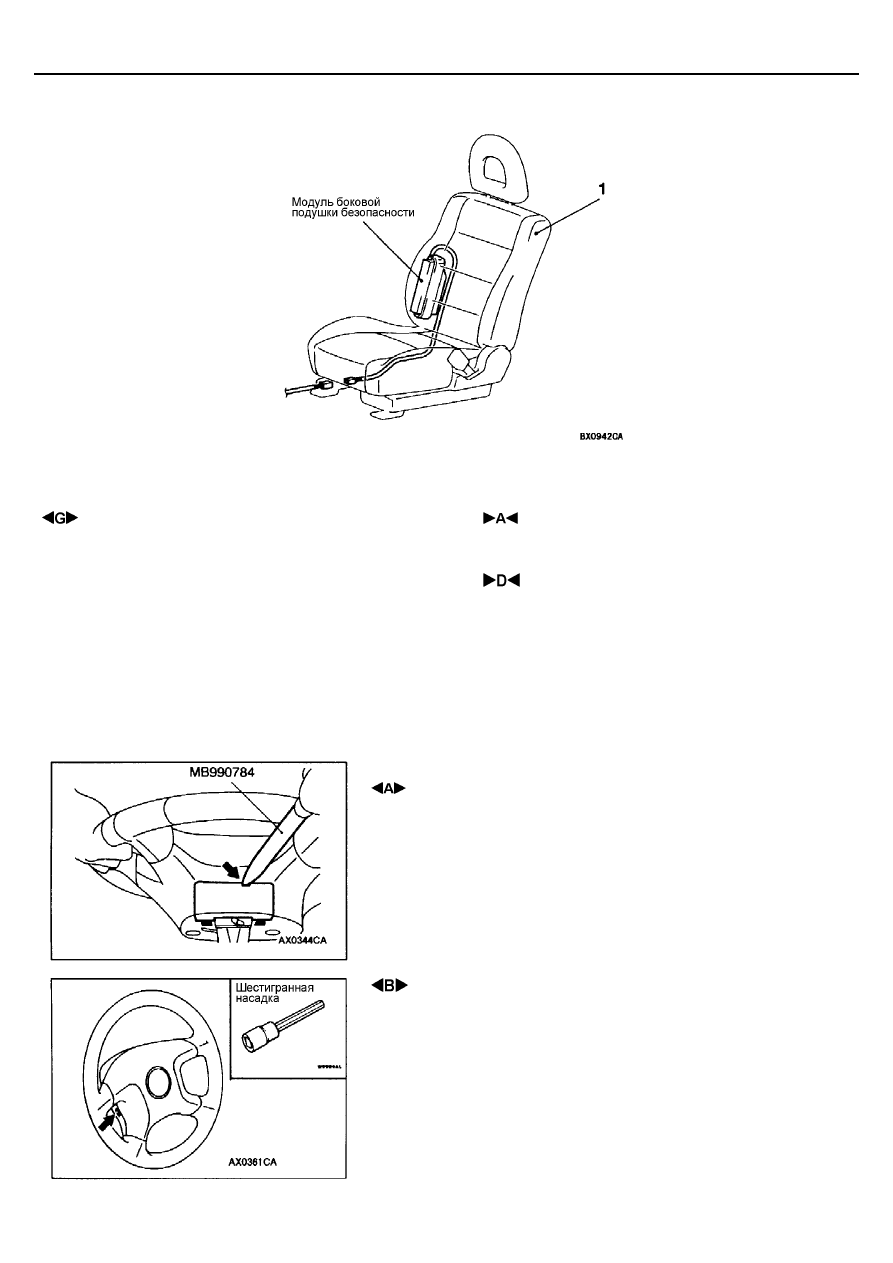

<Спинки передних сидений, оборудованные модулями боковых подушек безопасности>

Последовательность снятия деталей
1. Спинка переднего сиденья в сборе

Последовательность установки деталей

•

  Предварительная проверка

1. Спинка переднего сиденья в сборе

•

  Подсоединение отрицательного провода к

аккумуляторной батарее

•

  Проверка после установки деталей

ПОСЛЕДОВАТЕЛЬНОСТЬ СНЯТИЯ ДЕТАЛЕЙ

 СНЯТИЕ КРЫШКИ

Вставьте специальный инструмент в прорезь, как показано на рисунке,
чтобы снять крышку.
ПРИМЕЧАНИЕ:
Стрелка на рисунке показывает расположение прорези для установки
специального инструмента.

 СНЯТИЕ РУЛЕВОГО КОЛЕСА И МОДУЛЯ ПОДУШКИ

БЕЗОПАСНОСТИ

1.

Снимите модуль подушки безопасности и отсоедините разъем
звукового сигнала после снятия рулевого колеса.

2.

Полностью выверните болт и снимите рулевое колесо в сборе.

ПРИМЕЧАНИЕ:
Для выворачивания болта используйте шестигранную насадку или
шестигранный ключ длиной не менее 75 мм и диаметром 8 мм.

SRS -

Модули подушек безопасности и часовая пружина

52B-36

 СНЯТИЕ МОДУЛЯ  ПОДУШКИ БЕЗОПАСНОСТИ СО

СТОРОНЫ ВОДИТЕЛЯ

Внимание:
1.

Не проверяйте модуль подушки безопасности с помощью
стандартного омметра, он также не подлежит разборке.

2.

Снятый модуль подушки безопасности должен храниться в
чистом, сухом месте, элемент срабатывания подушки должен
лежать рабочей поверхностью вверх.

 СНЯТИЕ ЧАСОВОЙ ПРУЖИНЫ

Внимание:
Снятая часовая пружина должна храниться в чистом, сухом месте.

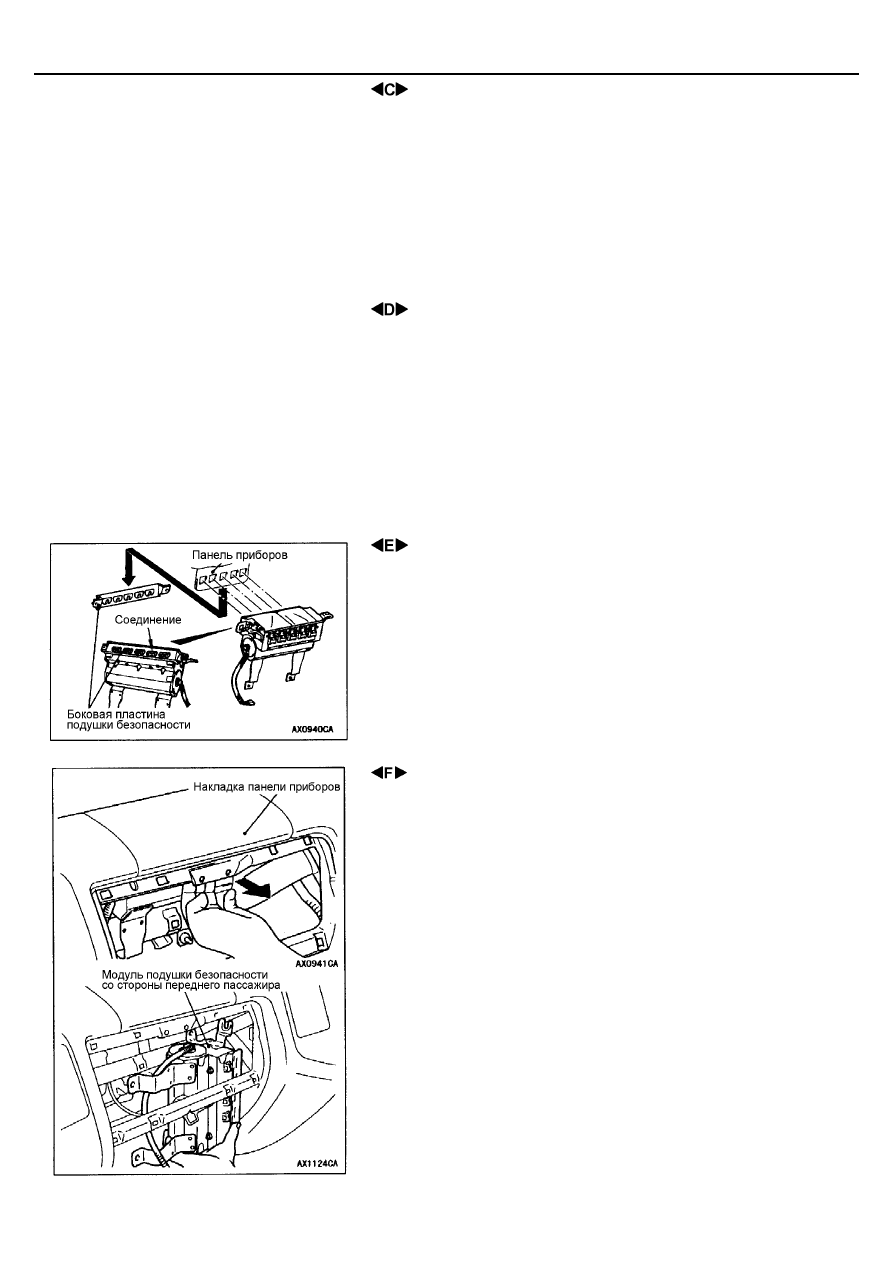

 СНЯТИЕ БОКОВОЙ ПЛАСТИНЫ ПОДУШКИ

БЕЗОПАСНОСТИ

1.

Выверните болт крепления боковой пластины подушки безопасности,
сместите вниз боковую пластину подушки безопасности и отъедините
ее от модуля подушки безопасности со стороны переднего пассажира.

2.

После снятия болта и гайки крепления модуля подушки безопасности
со стороны переднего пассажира, сместите вбок подушку
безопасности и снимите боковую пластину подушки безопасности.

 СНЯТИЕ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ СО

СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА

Переместив накладку панели приборов вперед, снимите модуль подушки
безопасности, вытянув его с нижней стороны, как показано на рисунке.

Внимание:
Снятый модуль подушки безопасности со стороны переднего
пассажира следует хранить на горизонтальной поверхности,
расположив так, чтобы защитная накладка была сверху.
