Mitsubishi Pajero (2001+). Руководство - часть 297

SRS -

Поиск неисправностей

52В-13

Код № 34. Контрольная цепь фиксатора электрического
разъема электронного блока управления SRS

Возможная причина

Этот код появляется в случае, когда электронный блок управления SRS определяет, что
его разъем подсоединен неправильно. Однако, когда эта неисправность устраняется,
этот код автоматически стирается, а контрольная лампа системы SRS гаснет.

•

  Неисправность разъемов

•

  Неисправность электронного блока управления

SRS

Код № 35. Электронный блок управления SRS (при
сработавших подушках безопасности) и его цепи

Возможная причина

Этот код неисправности появляется после срабатывания подушек безопасности. Если же
этот код появляется до их срабатывания, то причина этого скорее всего в неисправности
электронного блока управления системой SRS

Неисправность электронного блока управления
SRS

Код № 41. Цепь питания (цепь предохранителя №6)
Код № 42. Цепь питания (цепь предохранителя №8)

Возможная причина

Код № 41 появляется в случае, когда напряжение на выводе IG

1

 (вывод 16 электронного

блока управления SRS) и “массой” ниже допустимого уровня в течение более 5 с.
Код № 42 появляется в случае, когда напряжение на выводе IG

1

 (вывод 13 электронного

блока управления SRS) и “массой” ниже допустимого уровня в течение более 5 с.
Однако когда автомобиль возвращается к нормальному состоянию, эти коды
автоматически стираются, и контрольная лампа SRS гаснет. Если же коды № 41 и 42
появляются одновременно, сначала необходимо проверить аккумуляторную батарею.

•

  Неисправность жгута проводов или разъемов

•

  Неисправность электронного блока управления

SRS

Да

Нет

ОК

Замените электронный блок

управления системой SRS.

NG

Отремонтируйте

Проверьте разъемы Е-111, Е-110

áавтомобили с боковыми

подушками безопасности

ñ.

Правильно ли подсоединены разъемы Е-111, Е-110

áавтомобили с

боковыми подушками безопасности

ñ?

Отремонтируйте

Замените электронный блок управления системой SRS.

ОК

NG

ОК

Проверьте наличие признаков

неисправности.

NG

Проверьте жгут проводов между электронным блоком
управления системой SRS и замком зажигания IG

1

,

отремонтируйте проводку, если необходимо.

Отремонтируйте

Проверьте разъемы: D-20

Измерения на разъеме Е-111 электронного блока управления
системой SRS.

•

  Отсоедините разъем, измерения проводите со стороны жгута

проводов.

•

  Подсоедините отрицательный провод к аккумуляторной батарее.

•

  Напряжение на выводе 16 и на “массе” (для кода № 41).

Норма: не менее 9 В.

•

  Напряжение на выводе 13 и на “массе” (для кода № 42).

Норма: не менее 9 В.

Замените электронный блок управления системой SRS.

NG

SRS -

Поиск неисправностей

52В-14

Код № 43. Цепь контрольной лампы SRS (лампа не горит)

Возможная причина

Этот диагностический код выдается при возникновении разрыва цепи в течение. Этот код
появляется в случае разрыва цепи контрольной лампы SRS в течение более 5 с. Однако,
если состояние цепи возвращается к нормальному, этот код автоматически стирается.

•

  Неисправность жгута проводов или разъема.

•

  Перегорела лампа.

•

  Неисправность электронного блока управления

системой SRS.

•

  Неисправность панели приборов.

Код № 43. Цепь контрольной лампы SRS (лампа не гаснет)

Возможная причина

Этот диагностический код появляется при коротком замыкании на “массу” в жгуте
проводов между контрольной лампой SRS и электронным блоком управления системой
SRS. Однако, если неисправность устраняется, этот код автоматически стирается и
контрольная лампа системы SRS гаснет.

•

  Неисправность жгута проводов или разъемов

•

  Неисправность электронного блока управления

системой SRS.

•

  Неисправность комбинации приборов

Код №44 Цепь контрольной лампы SRS

Возможная причина

Этот диагностический код появляется при коротком замыкании в цепи контрольной лампы
или при неисправном транзисторе электронного блока управления системой SRS.
Однако, когда неисправности устранены, код автоматически стирается и контрольная
лампа системы SRS гаснет.

•

  Неисправность жгута проводов или разъема.

•

  Неисправность электронного блока управления

системой SRS.

ОК

NG

ОК

Проверьте наличие признаков

неисправности.

NG

Проверьте жгут проводов между электронным блоком
управления системой SRS, комбинацией приборов и замком
зажигания IG

1

.

Отремонтируйте

Проверьте разъемы:
автомобили с левым рулем: D-210, D-01, D-02, E-111

автомобили с правым рулем: D-213, D-01, D-02, E-111.

Проверка контрольной лампы системы SRS.

•

  Подсоедините отрицательный провод к аккумуляторной батарее.

•

  Включите зажигание.

•

  Загорается ли контрольная лампа системы SRS при

отсоединенном разъеме Е-111?

Норма:

Замените электронный блок управления системой SRS.

NG

ОК

Отремонтируйте

Проверьте, не перегорела ли контрольная лампа системы SRS.

NG

ОК

Замените комбинацию

приборов.

Отремонтируйте

NG

Замените электронный блок управления системой SRS.

Проверьте цепь контрольной лампы системы SRS

(см. стр. 52В-14).

ОК

Нет

Да

ОК

Проверьте наличие признаков

неисправности.

Проверьте жгут проводов между
электронным блоком управления системой

SRS и комбинацией приборов.

Отремонтируйте

Проверьте разъемы: D-02, E-111.

Проверка контрольной лампы системы
SRS.

•

  Подсоедините отрицательный провод к

аккумуляторной батарее.

•

  Включите зажигание.

•



SRS при отсоединенном разъеме

комбинации приборов D-02?

Замените комбинацию приборов.

ОК

Замените электронный блок управления

системой SRS.

Отремонтируйте

NG

SRS -

Поиск неисправностей

52B-15

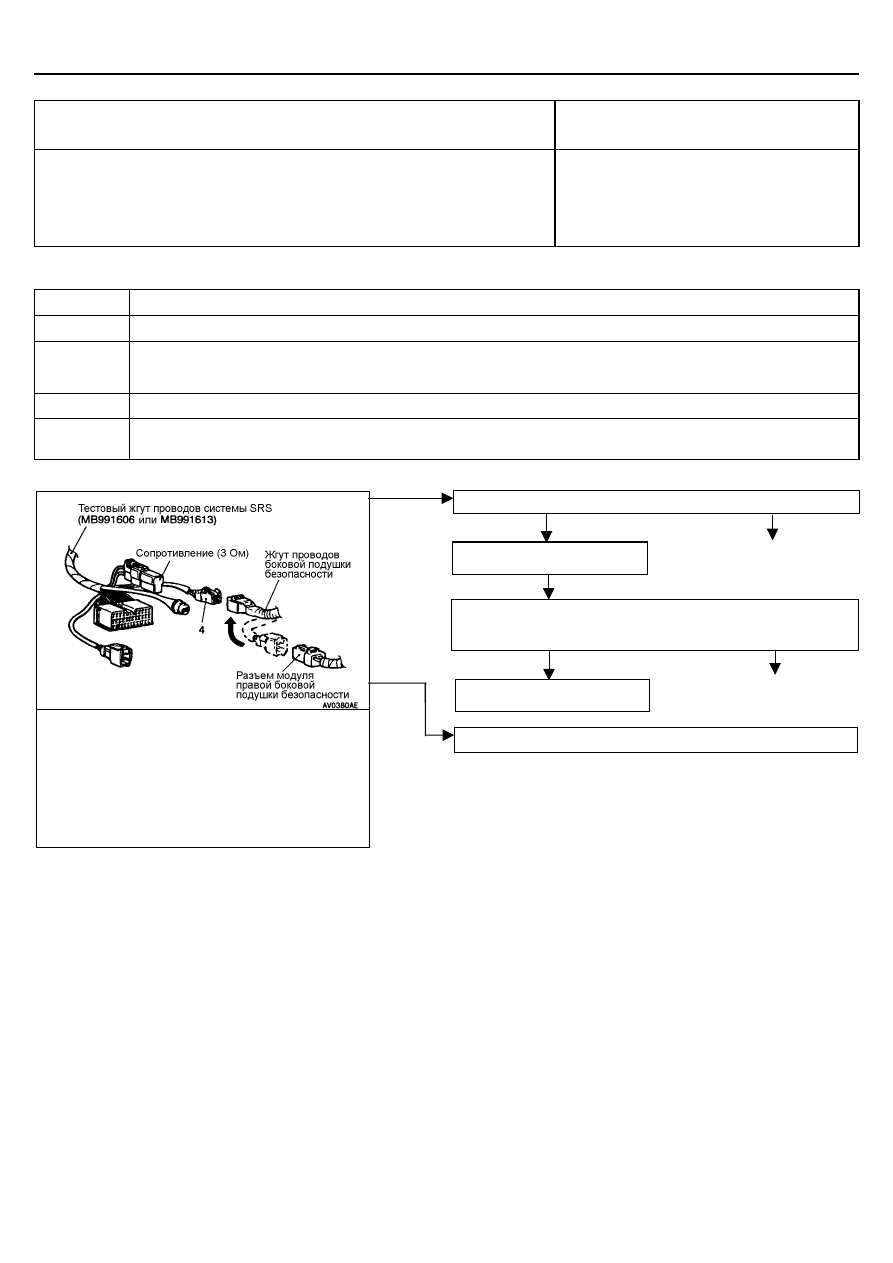

Коды № 71, 72, 75, 76. Цепь модуля (электрозапал) правой
боковой подушки безопасности

Возможная причина

Эти диагностические коды появляются при ненормальном сопротивлении между
входными клеммами модуля (электрозапала) правой боковой подушки безопасности
электронного блока управления SRS. Причины неисправности следующие.
Однако, если неисправности кодов № 71, 72 устранены, контрольная лампа системы SRS
гаснет (при этом диагностические коды остаются в памяти).

•

  Неисправность жгута проводов или разъема.

•

  Неисправность модуля (электрозапала) правой

боковой подушки безопасности.

•

  Неисправность электронного блока управления

системы SRS.

Таблица 5

№ кода

Причина неисправности

71

Короткое замыкание в модуле (электрозапале) правой боковой подушки безопасности или в его жгуте проводов

72

•



Разрыв цепи в модуле (электрозапале) правой боковой подушки безопасности или в его жгуте проводов

•



Плохой контакт в разъеме

75

Короткое замыкание в жгуте проводов питания модуля (электрозапала) правой боковой подушки безопасности

76

Короткое замыкание в жгуте проводов заземления модуля (электрозапала) правой боковой подушки
безопасности

Код самодиагностики MUT-II

•

  Отсоедините разъем

модуля правой боковой

подушки безопасности и подсоедините разъем к
разъему № 4 тестового жгута проводов SRS
(МВ991606 или МВ 991613).

•

  Подсоедините отрицательный провод к

аккумуляторной батарее.

•

  Сотрите диагностические коды из памяти системы.

Высвечиваются ли коды 71, 72, 75 или 76?

ОК

Проверьте наличие признаков

неисправностей.

NG

Проверьте жгут проводов между модулем (электрозапалом) правой
боковой подушки безопасности и электронным блоком управления

SRS.

Отремонтируйте

Проверьте разъемы: -2 , E-110

NG

ОК

Замените электронный блок

управления SRS.

Отремонтируйте

NG

Да

Замените спинку переднего сиденья в сборе.

Нет

SRS -

Поиск неисправностей

52B-16

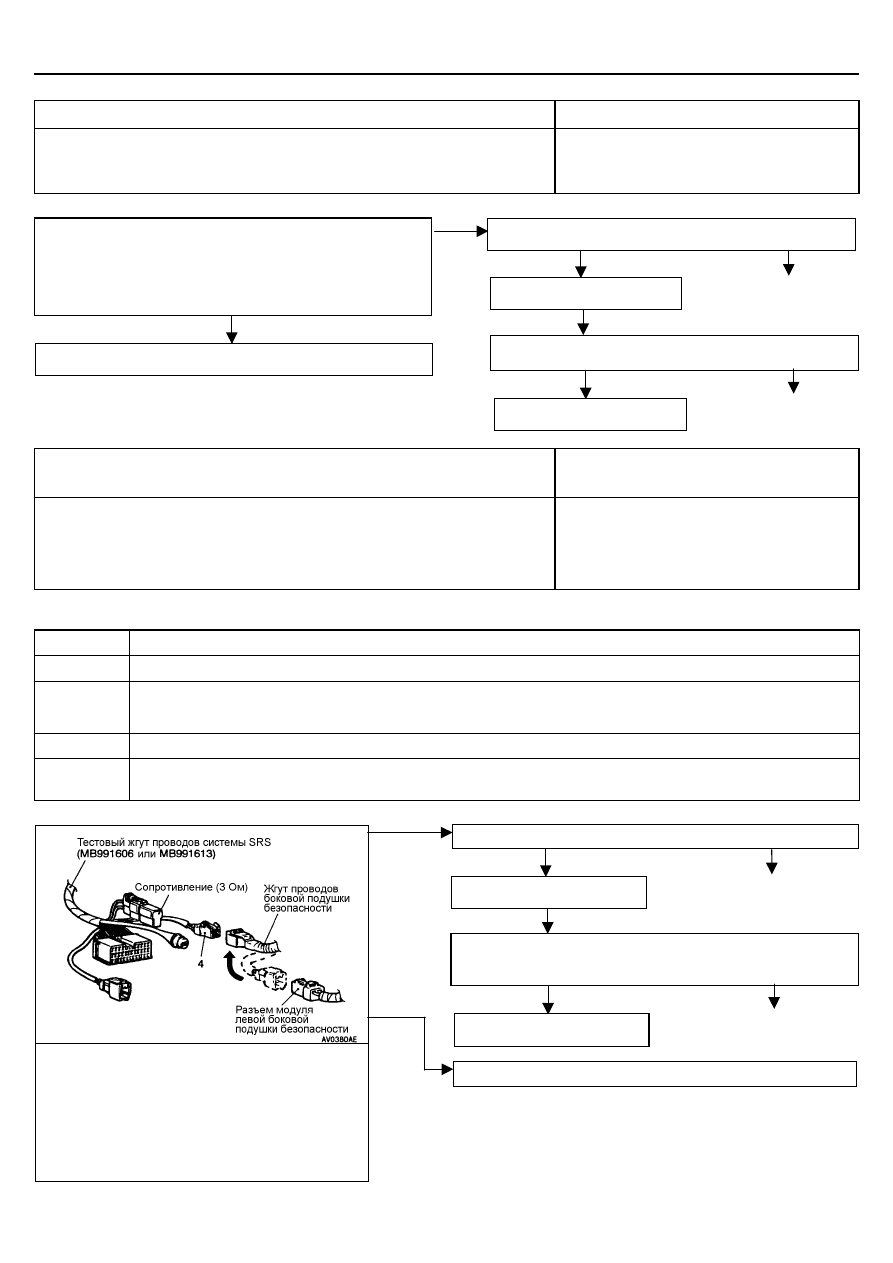

Коды № 79, 93. Цепь связи левого датчика бокового удара

Возможная причина

Эти диагностические коды появляются когда нарушена связь между левым боковым
датчиком и электронным блоком управления системой SRS (код № 93) или эта связь не
соответствует норме (код № 79).

•

  Неисправность жгута проводов или разъема.

•

  Неисправность левого датчика бокового удара.

•

  Неисправность электронного блока управления

SRS

Коды № 81, 82, 85, 86. Цепь модуля (электрозапал) левой
боковой подушки безопасности

Возможная причина

Эти диагностические коды появляются при ненормальном сопротивлении между
входными клеммами модуля (электрозапала) левой подушки безопасности электронного
блока управления системой SRS. Причины неисправности для каждого диагностического
кода следующие.
Однако, для кодов №
SRS гаснет. (При этом диагностические коды остаются в памяти системы).

•

  Неисправность жгута проводов или разъема.

•

  -Неисправность модуля (электрозапала) левого

датчика бокового удара.

•

  Неисправность электронного блока управления

системой SRS.

Таблица 6

№ кода

Причина неисправности

81

Короткое замыкание в модуле (электрозапале) левой боковой подушки безопасности или в его жгуте проводов

82

•



Разрыв цепи в модуле (электрозапале) левой боковой подушки безопасности или в его жгуте проводов

•



Плохой контакт в разъеме

85

Короткое замыкание в жгуте проводов питания модуля (электрозапала) левой боковой подушки безопасности

86

Короткое замыкание в жгуте проводов заземления модуля (электрозапала) левой боковой подушки
безопасности

Да

Нет

ОК

Проверьте наличие признаков

неисправностей.

NG

Проверьте жгут проводов между левым датчиком бокового

удара и электронным блоком управления SRS.

Отремонтируйте

Проверьте разъемы:

Код самодиагностики MUT-II

•

  Переключите правый датчик бокового удара и левый датчик

бокового удара.

•

  Подсоедините отрицательный провод к аккумуляторной батарее.

•

  Сотрите диагностические коды.

Появляются ли удаленные коды № 79 и 93 и коды №

Замените левый датчик бокового удара, установленный со стороны

водителя.

NG

ОК

Замените электронный блок

управления системой SRS.

Отремонтируйте

NG

Код самодиагностики MUT-II

•

  Отсоедините разъем

модуля левой боковой

подушки безопасности и подсоедините разъем к
разъему № 4 тестового жгута проводов SRS
(МВ991606 или МВ 991613).

•

  Подсоедините отрицательный провод к

аккумуляторной батарее.

•

  Сотрите диагностические коды из памяти системы.

Высвечиваются ли коды

ОК

Проверьте наличие признаков

неисправностей.

NG

Проверьте жгут проводов между модулем (электрозапалом) левой
боковой подушки безопасности и электронным блоком управления

SRS.

Отремонтируйте

Проверьте разъемы: -21, E-110

NG

ОК

Замените электронный блок

управления SRS.

Отремонтируйте

NG

Да

Замените спинку переднего сиденья в сборе.

Нет
