Mitsubishi Pajero (2001+). Руководство - часть 287

ИНТЕРЬЕР -

Облицовка

52А-15

ááááДлиннобазный автомобильññññ

ПРИМЕЧАНИЕ:
По поводу облицовки дверей см. ГЛАВУ 42

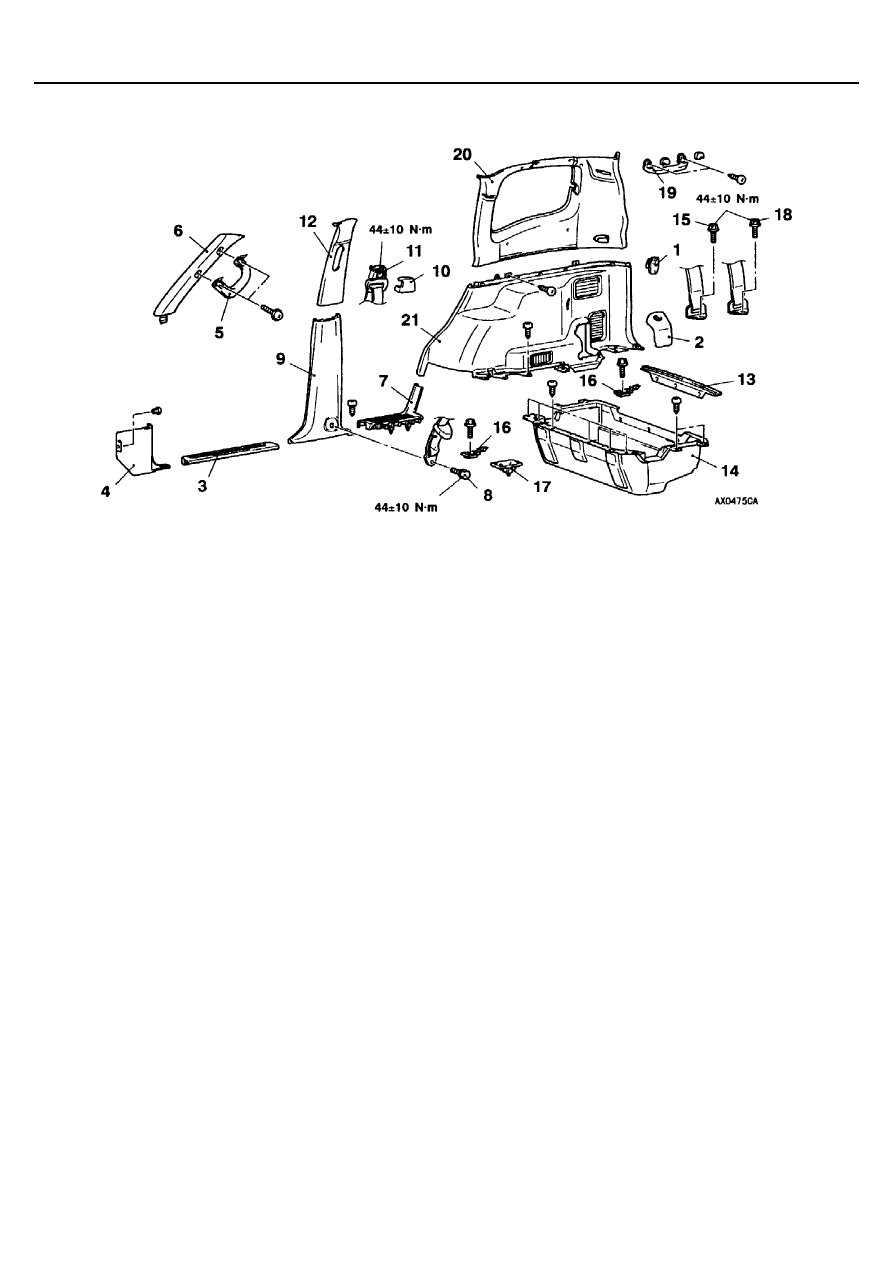

1. Розетка для подключения

дополнительного оборудования

2. Крышка облицовки заднего бокового окна

•

  Третий ряд сидений в сборе

3. Накладка порога передней двери
4. Угловая нижняя облицовка проема двери
5. Дополнительная ручка
6. Облицовка передней стойки
7. Накладка порога задней боковой двери
8. Крепление ремня безопасности

переднего сиденья

9. Нижняя облицовка средней стойки
10. Крышка направляющей ремня

безопасности

11. Крепление ремня безопасности переднего

сиденья

12. Верхняя облицовка средней стойки
13. Накладка порога задней двери
14. Напольный ящик для багажа
15. Крепление ремня безопасности среднего ряда

сидений

16. Крюк крепления багажа
17. Крышка фиксатора
18. Крепление ремня безопасности третьего ряда

сидений

19. Дополнительная ручка
20. Верхняя облицовка заднего бокового окна
21. Нижняя облицовка заднего бокового окна

ИНТЕРЬЕР -

Облицовка

52А-16

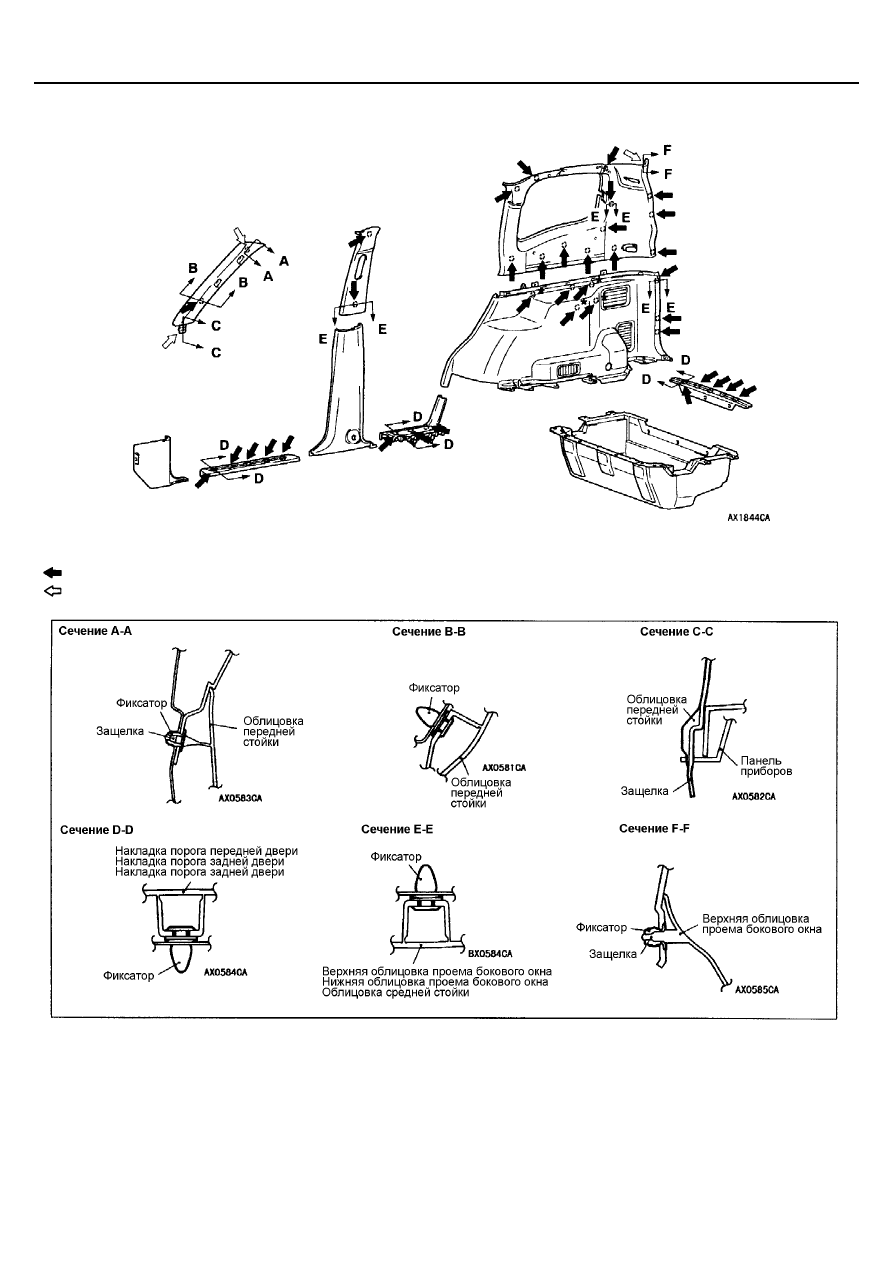

ПОЛОЖЕНИЕ ФИКСАТОРОВ И ЗАЩЕЛОК

ПРИМЕЧАНИЕ:

: положение фиксаторов (* показывает положение фиксаторов только для автомобилей с левым рулем)

: положение защелок

ИНТЕРЬЕР -

Держатель противосолнечного козырька

52А-17

ДЕРЖАТЕЛЬ ПРОТИВОСОЛНЕЧНОГО
КОЗЫРЬКА

ОСНОВНЫЕ ОПЕРАЦИИ ПРИ СНЯТИИ
СНЯТИЕ ДЕРЖАТЕЛЯ ПРОТИВОСОЛНЕЧНОГО
КОЗЫРЬКА

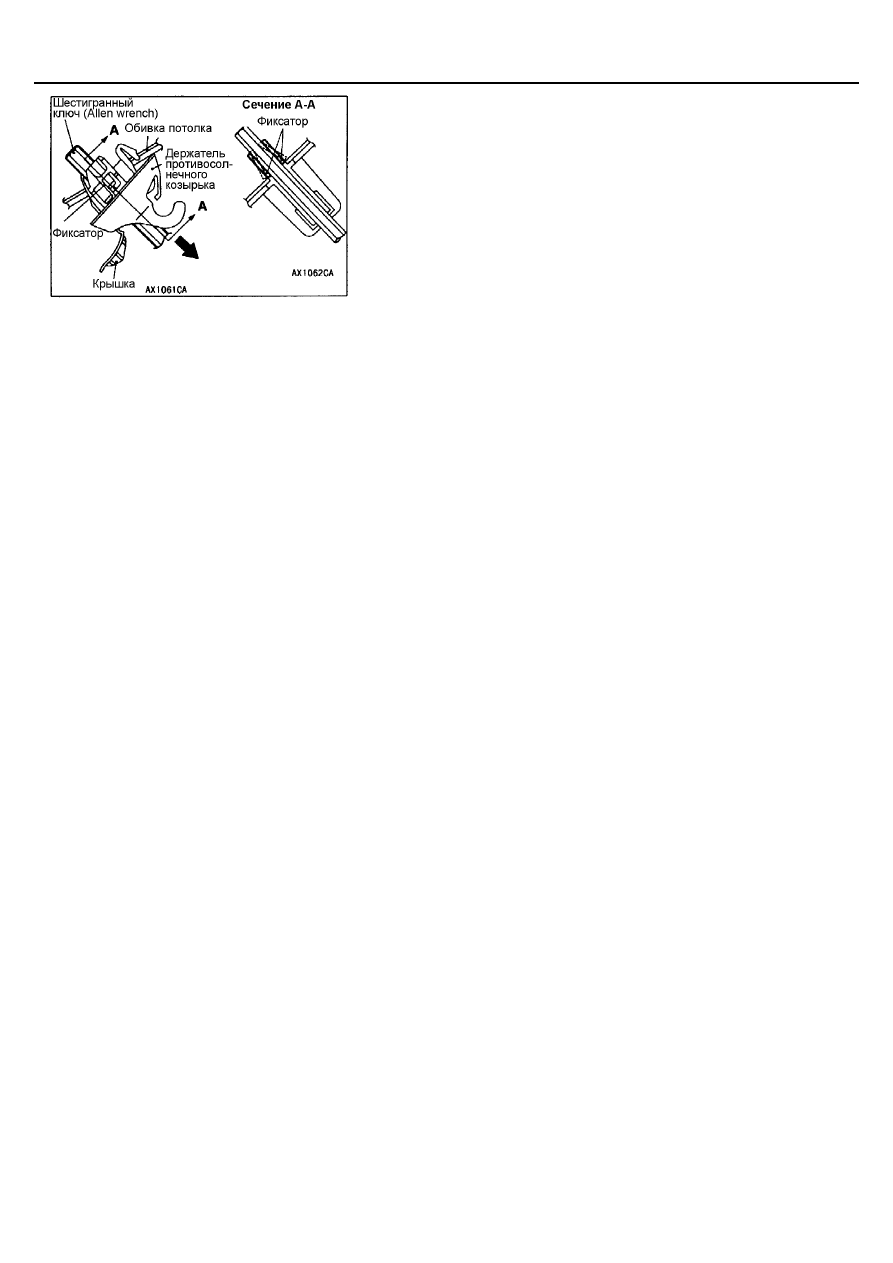

1.

Снимите держатель противосолнечного козырька, использовав
шестигранный ключ (Allen wrench) на 6 мм, для отсоединения боковых
фиксаторов держателя противосолнечного козырька.

2.

Сдвиньте противосолнечный козырек в указанном на рисунке
направлении и снимите держатель.

ИНТЕРЬЕР -

Переднее сиденье

52А-18

ПЕРЕДНЕЕ СИДЕНЬЕ

СНЯТИЕ И УСТАНОВКА

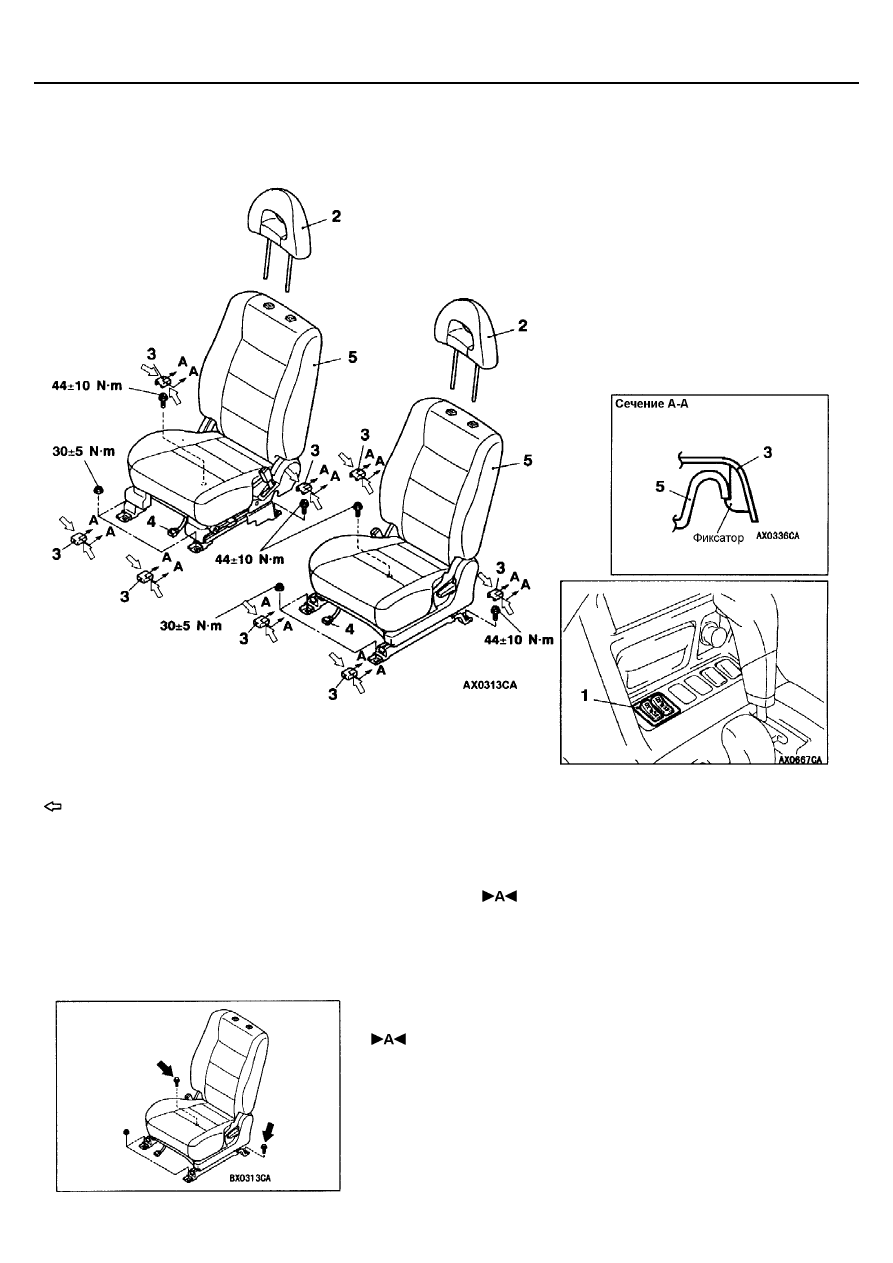

ПРИМЕЧАНИЕ:

  отмечено положение фиксаторов

1. Выключатель подогревателя сидений
2. Подголовник

Последовательность снятия передних
сидений в сборе:
3. Крышка крепления переднего сиденья
4. Разъем жгута проводов
5. Переднее сиденье в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

Сначала установите все болты и гайки крепления сиденья на место, после
чего затяните их номинальным моментом. При затяжке болтов крепления
сидений упираться в подушку сиденья (для облегчения затяжки) не
допускается.
