ИНТЕРЬЕР -

Панель приборов

ááááАвтомобили с левым рулемññññ

52А-7

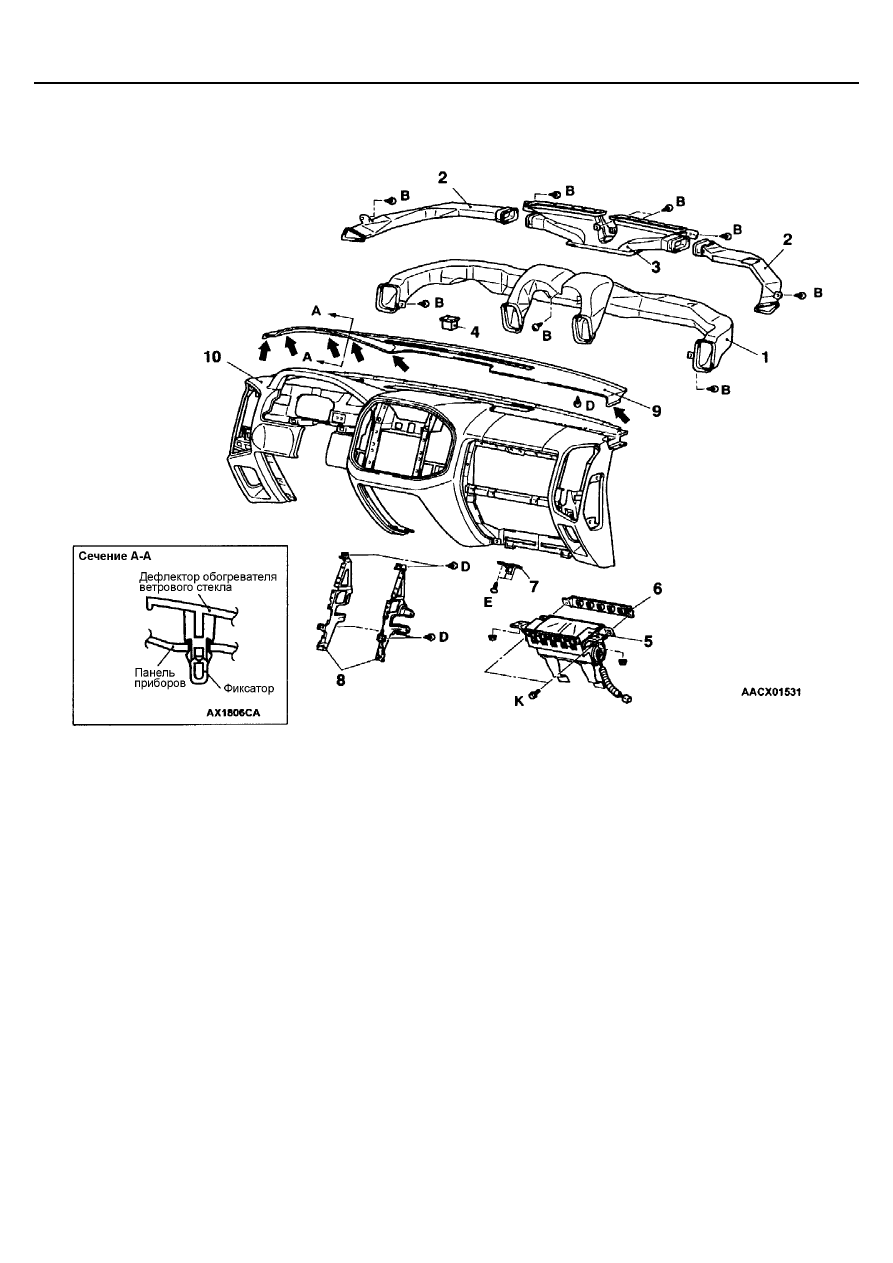

РАЗБОРКА И СБОРКА

Последовательность снятия деталей:
1. Распределительный воздуховод
2. Боковой воздуховод обогрева ветрового

стекла

3. Центральный воздуховод обогрева

ветрового стекла

4. Фотодатчик
5. Модуль надувной подушки безопасности

со стороны переднего пассажира

6. Пластина крепления надувной подушки

безопасности

7. Защелка вещевого ящика
8. Центральный усилитель панели приборов
9. Дефлектор обогревателя ветрового стекла
10. Панель приборов

ИНТЕРЬЕР -

Панель приборов

ááááАвтомобили с правым рулемññññ

52А-8

ПАНЕЛЬ ПРИБОРОВ

ááááАВТОМОБИЛИ С ПРАВЫМ РУЛЕМññññ

Внимание:
При снятии панели приборов и модуля надувной подушки безопасности со стороны пассажира, примите к сведению
операции обслуживания, описанные в ГЛАВЕ 52В – Модуль надувной подушки безопасности и часовая пружина.

СНЯТИЕ И УСТАНОВКА

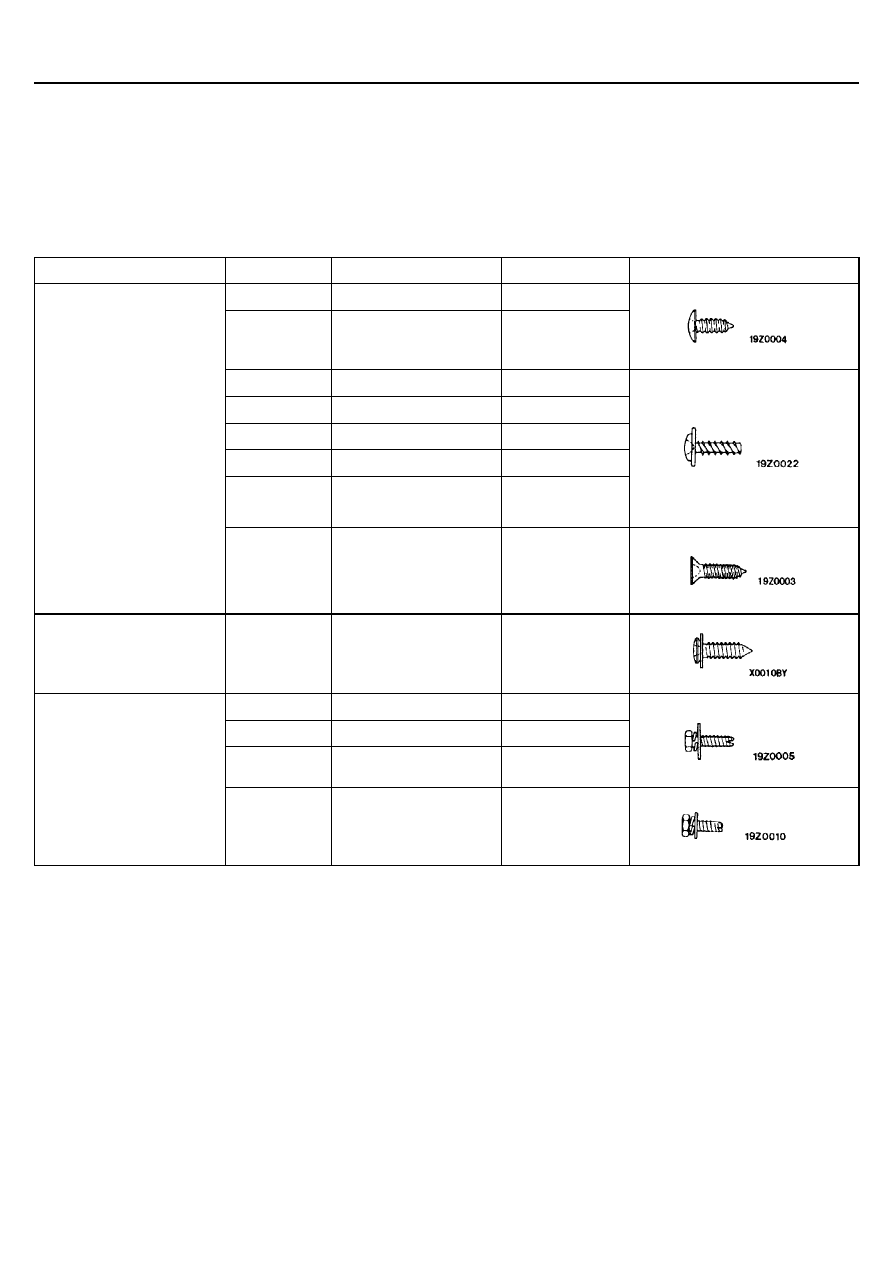

Для установки панели приборов используются болты и винты, описание которых приводится в таблице.
Кроме этого на рисунке указаны их кодовые номера.

Название

Обозначение

Размеры (D

×

L), мм

Цвет

Вид

a

5

×

 10

-

b

5

×

 12

-

c

5

×

 16

-

d

5

×

 16

-

e

5

×

 16

Черный

f

5

×

 20

-

g

5

×

 20

Черный

Саморез

h

5

×

 16

-

Винт с шайбами в сборе

i

5

×

 16

-

j

5

×

 20

Черный

k

6

×

 16

-

l

6

×

 16

Черный

Болт с шайбой в сборе

m

6

×

 20

-

D – диаметр резьбы
L – длина резьбы

ИНТЕРЬЕР -

Панель приборов

ááááАвтомобили с правым рулемññññ

52А-9

ВНИМАНИЕ: Система SRS
При снятии и установке панели приборов (для
автомобилей с системой SRS) не допускайте ее удара
об электронный блок управления SRS.

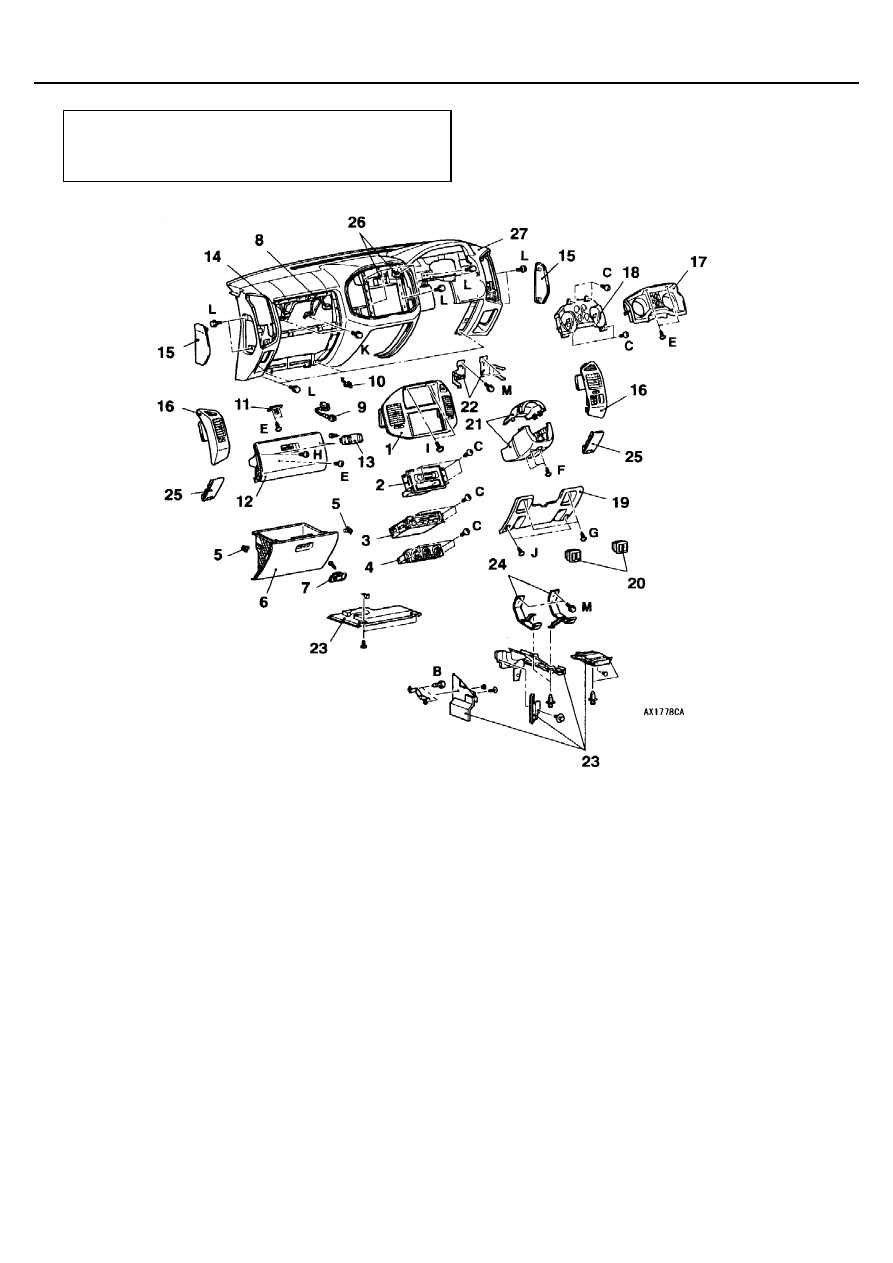

Последовательность снятия деталей:

•

 Задняя напольная консоль в сборе

(см. стр. 52А-12)

•

  Проигрыватель компакт-дисков

(см. ГЛАВУ 54А)

•

Передняя напольная консоль
(см. стр. 52А-12)

1. Центральная панель в сборе
2. Центральный дисплей
3. Магнитола
4. Ручное управление кондиционером в

сборе

5. Ограничитель вещевого ящика
6. Вещевой ящик в сборе
7. Замок вещевого ящика
8. Разъем жгута проводов выключателя

лампы освещения вещевого ящика

9. Выключатель лампы освещения вещевого

ящика

10. Лампа освещения вещевого ящика
11. Защелка верхнего вещевого ящика
12. Верхний вещевой ящик в сборе
13. Замок крышки верхнего вещевого ящика
14. Разъем жгута проводов модуля надувной

подушки безопасности со стороны
переднего пассажира

15. Боковая крышка панели приборов
16. Выходной воздушный патрубок в сборе
17. Облицовка панели приборов
18. Панель приборов в сборе

•

     Рычаг открывания капота (см. ГЛАВУ 42)

•

     Рычаг открывания лючка заливной горловины

топлива (см. ГЛАВУ 42)

19. Нижняя панель
20. Панель переключателей
21. Облицовка рулевой колонки
22. Опора «А»

•

     Вспомогательная ручка (см. стр. 52А-13, 15)

•

     Облицовка передней стойки

(см. стр. 52А-13, 15)

23. Нижняя облицовка панели приборов в сборе
24. Опора «В»
25. Нижняя угловая панель
26. Разъем жгута проводов фотодатчика

•

     Болт крепления рулевого вала в сборе

(см. ГЛАВУ 37А)

27. Панель приборов в сборе

ИНТЕРЬЕР -

Панель приборов

ááááАвтомобили с правым рулемññññ

52А-10

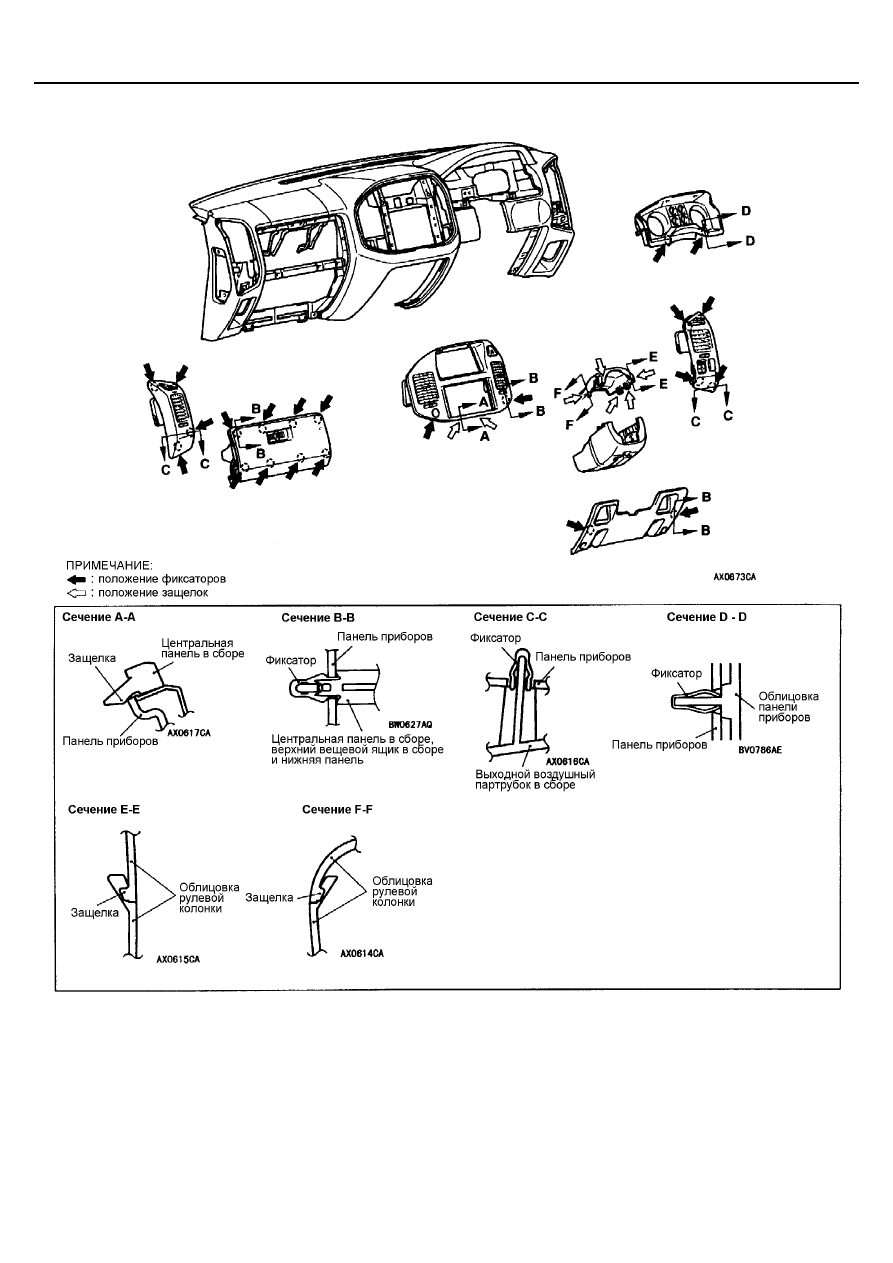

ПОЛОЖЕНИЕ ФИКСАТОРОВ И ЗАЩЕЛОК
