Mitsubishi Pajero (2001+). Руководство - часть 286

ИНТЕРЬЕР -

Панель приборов

ááááАвтомобили с правым рулемññññ

52А-11

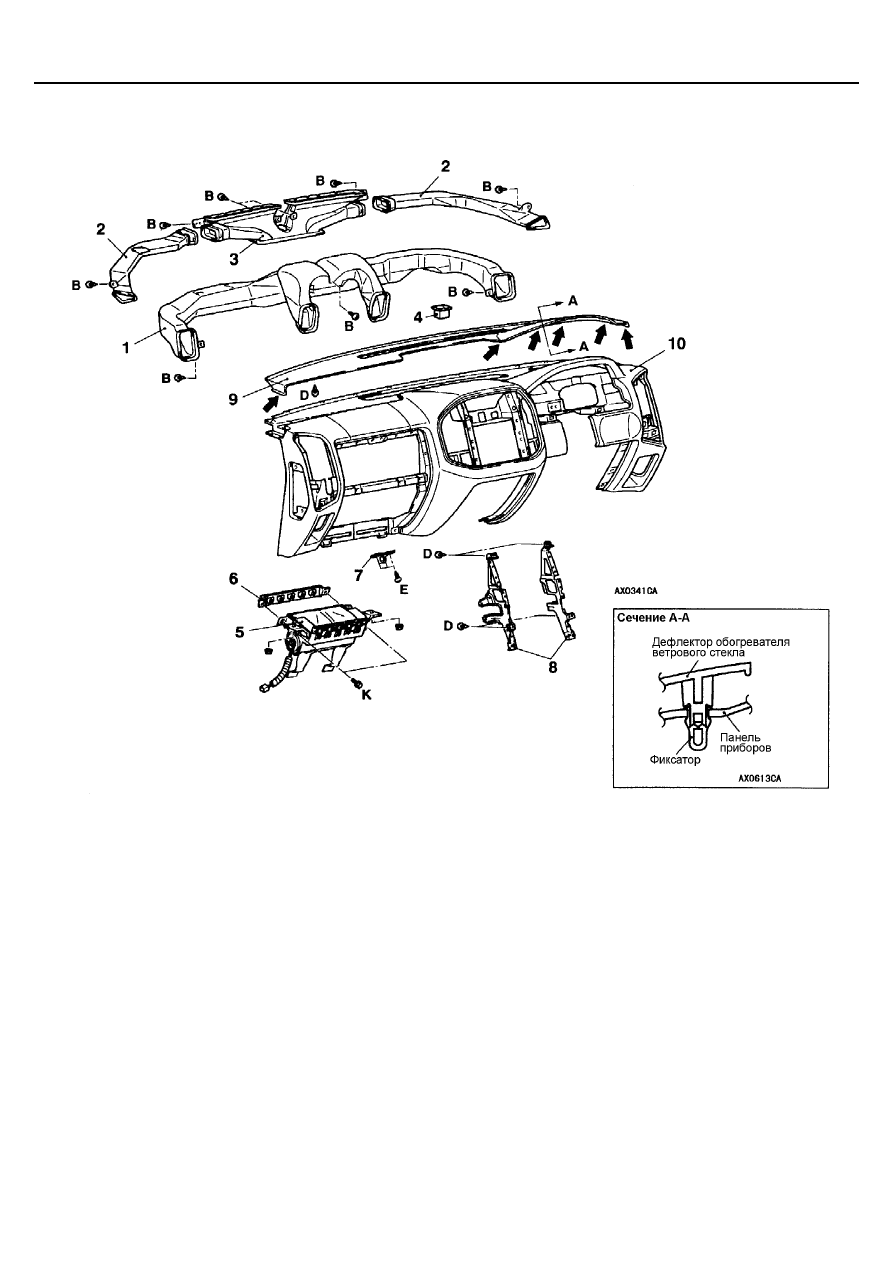

РАЗБОРКА И СБОРКА

Последовательность снятия деталей:
1. Распределительный воздуховод
2. Боковой воздуховод обогрева ветрового

стекла

3. Центральный воздуховод обогрева

ветрового стекла

4. Фотодатчик
5. Модуль надувной подушки безопасности

со стороны переднего пассажира

6. Пластина крепления надувной подушки

безопасности

7. Защелка вещевого ящика
8. Центральный усилитель панели приборов
9. Дефлектор обогревателя ветрового стекла
10. Панель приборов

ИНТЕРЬЕР -

Напольная консоль

52А-12

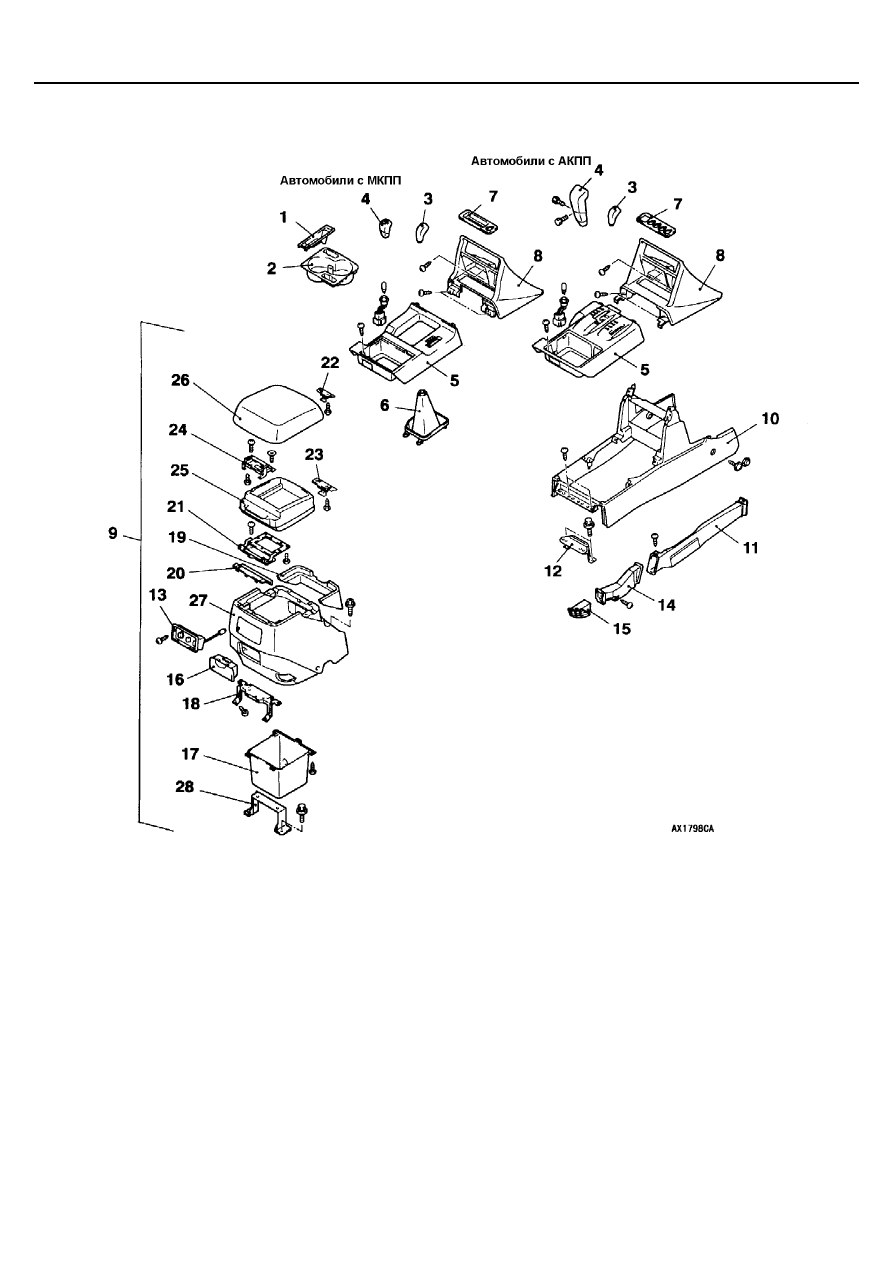

НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Лоток рычага стояночного тормоза
2. Лоток для стаканов
3. Рукоятка раздаточной коробки
4. Рукоятка селектора/ рычага переключения
передач
5. Панель индикаторов
6. Чехол рычага переключения передач
7. Панель переключателей
8. Нижняя центральная панель

•

  Болт крепления рычага стояночного тормоза

9. Задняя напольная консоль в сборе
10. Передняя напольная консоль
11. Воздуховод «А» подачи теплого воздуха к

задним сиденьям

12. Кронштейн «А» консоли
13. Задняя панель управления в сборе
14. Воздуховод «В» подачи теплого воздуха к

задним сиденьям

15. Дефлектор подачи теплого воздуха к

задним сиденьям

16. Пепельница задней напольной консоли
17. Вещевой ящик задней напольной консоли
18. Кронштейн задней напольной консоли
19. Кожух задней напольной консоли
20. Петля кожуха задней напольной консоли
21. Кронштейн петли
22. Защелка «А»
23. Защелка «В»
24. Рамка крышки
25. Крышка ящика
26. Крышка в сборе
27. Задняя напольная консоль
28. Кронштейн «В» консоли

ИНТЕРЬЕР -

Облицовка

52А-13

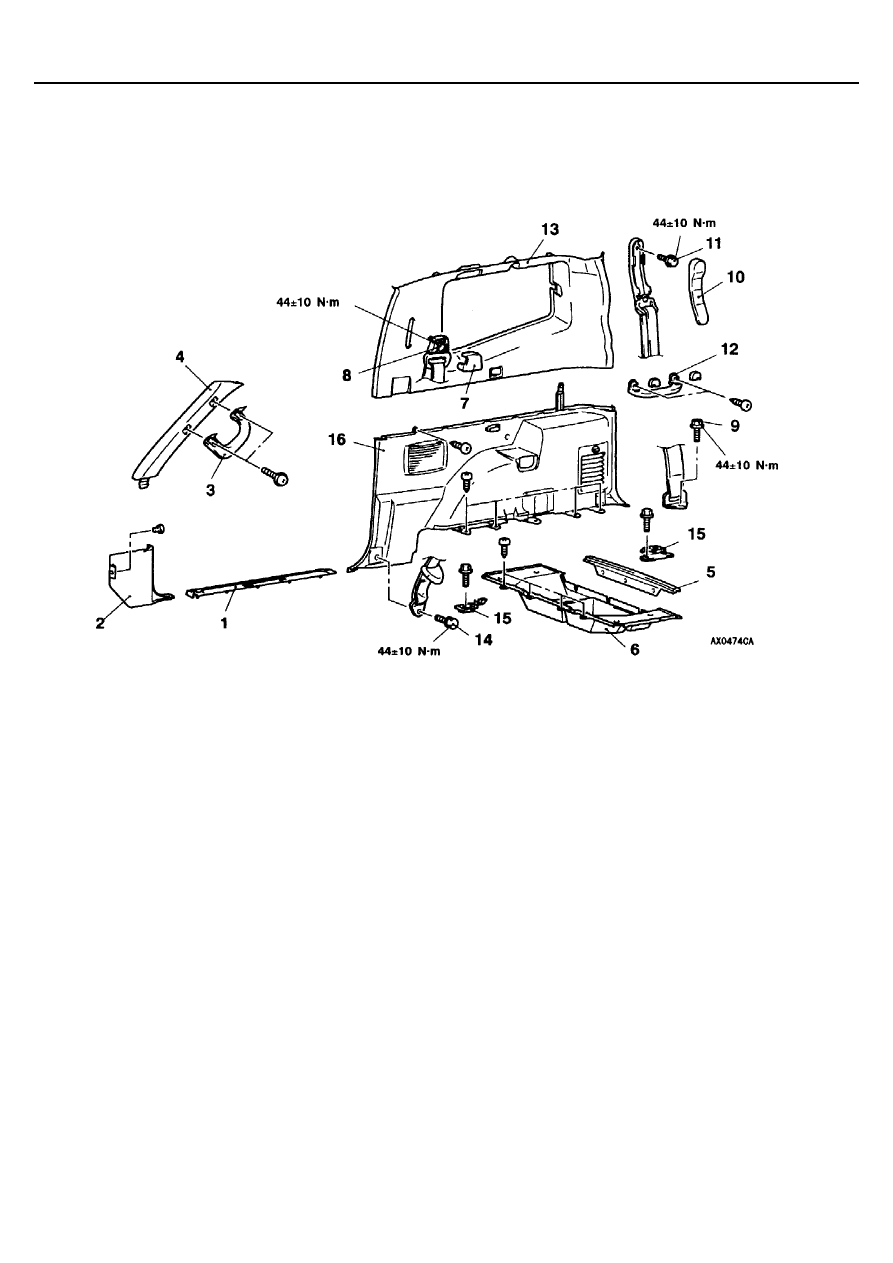

ОБЛИЦОВКА

СНЯТИЕ И УСТАНОВКА

ááááКороткобазный автомобильññññ

ПРИМЕЧАНИЕ:
По поводу облицовки дверей см. ГЛАВУ 42

1. Накладка порога передней двери
2. Угловая нижняя облицовка проема

двери

3. Дополнительная ручка
4. Облицовка передней стойки проема

двери

5. Облицовка порога задней двери
6. Напольный ящик багажного отделения
7. Крышка направляющей ремня

безопасности

8. Крепление переднего ремня

безопасности

9. Крепление заднего ремня безопасности
10. Крышка направляющей ремня безопасности
11. Крепление заднего ремня безопасности
12. Дополнительная ручка
13. Верхняя облицовка проема бокового окна
14. Крепление переднего ремня безопасности
15. Крюк крепления багажа
16. Нижняя облицовка проема бокового окна

ИНТЕРЬЕР -

Облицовка

52А-14

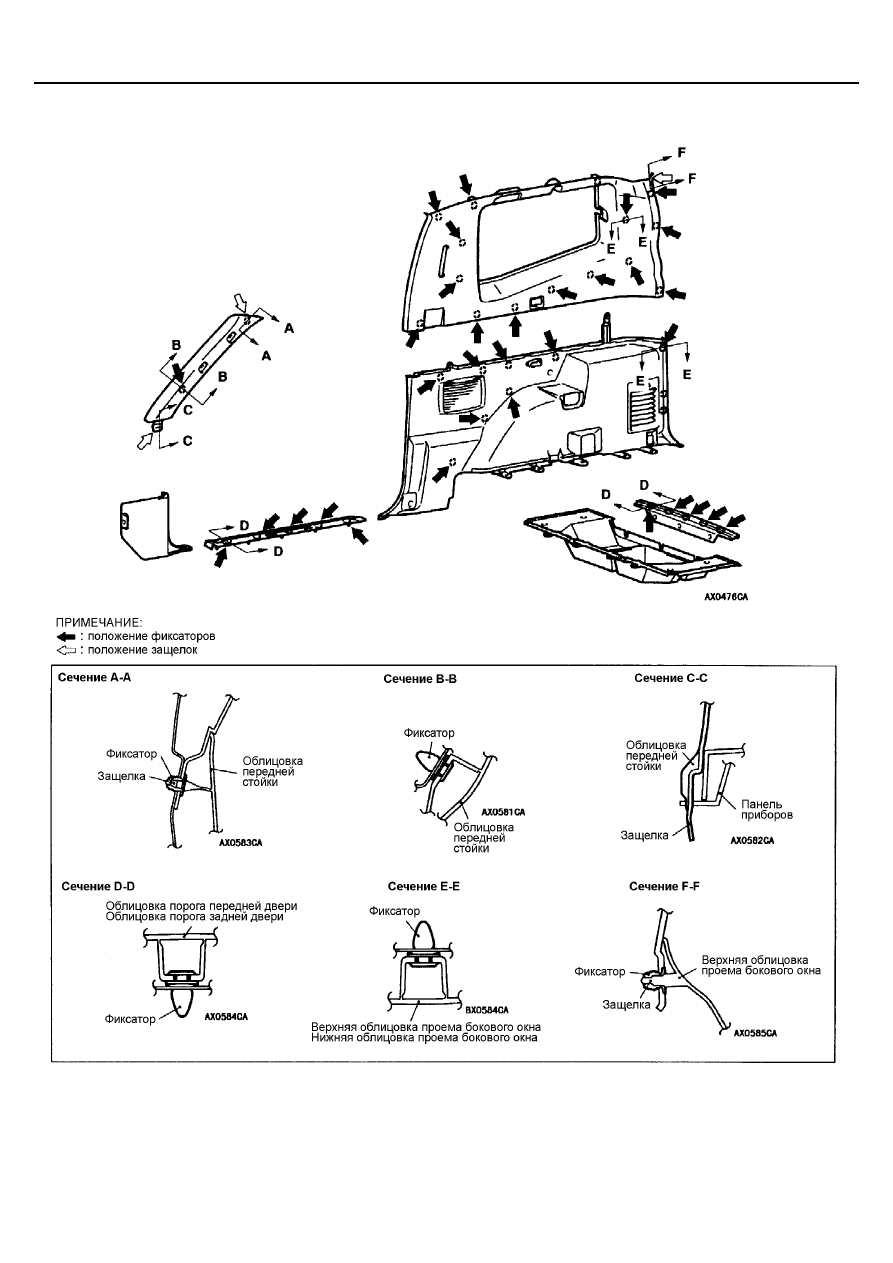

ПОЛОЖЕНИЕ ФИКСАТОРОВ И ЗАЩЕЛОК
