РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37A-33

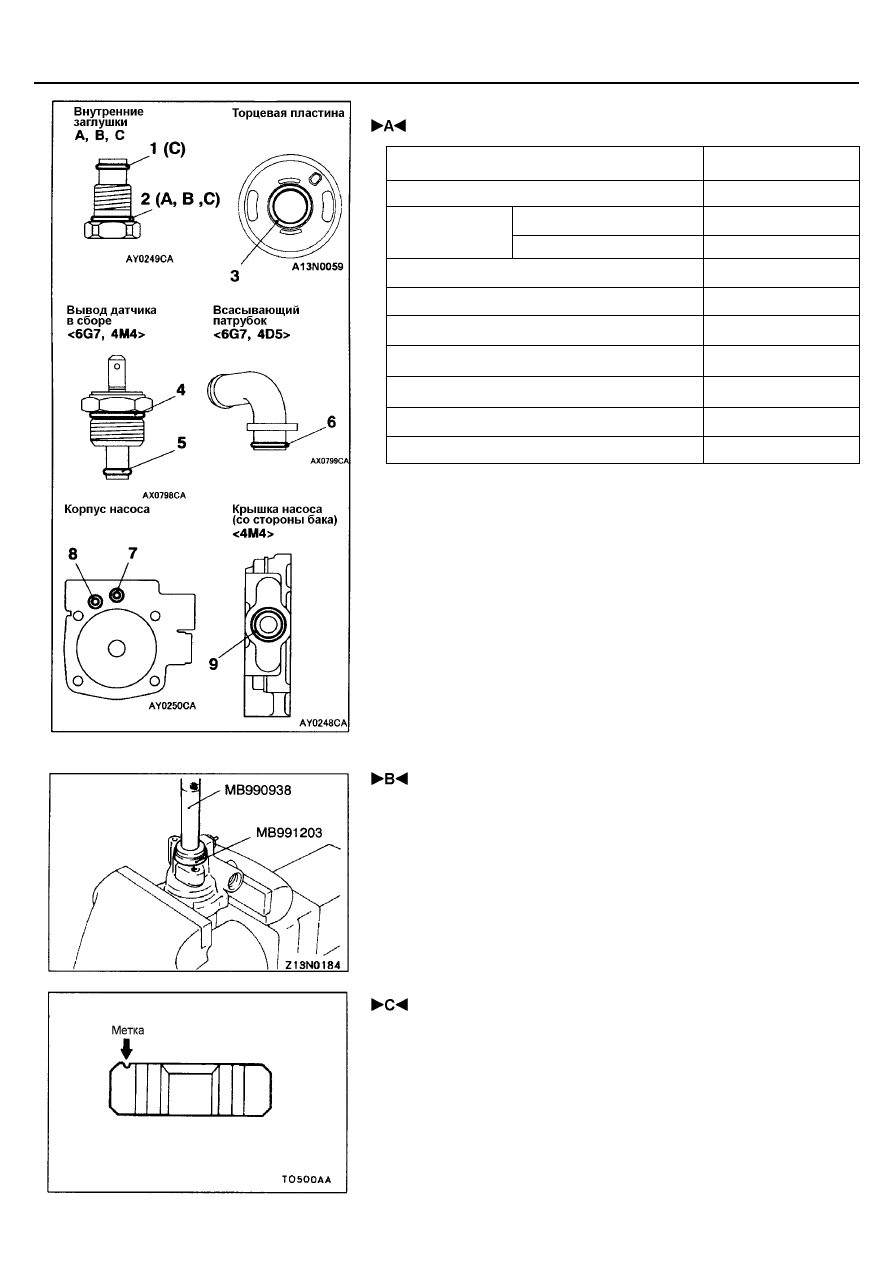

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ



УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ

№

Внутренний диаметр

×

 ширина, мм

1

6,8

×

 1,9

Внутренние заглушки А, С

12,4

×

 2,6

2

Внутренняя заглушка В

14,8

×

 2,4

3

21

×

 1,9

4

14,8

×

 1,9

5

3,8

×

 1,9

6

15,8

×

 2,4

7

9,8

×

 1,9

8

6,8

×

 1,9

9

13,8

×

 2,4

 УСТАНОВКА САЛЬНИКОВ

ááááдля автомобилей с

двигателями 6G7, 4D5

ññññ

 УСТАНОВКА РОТОРА

Установите ротор меткой к торцевой пластине насоса.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Насос гидроусилителя

37A-34

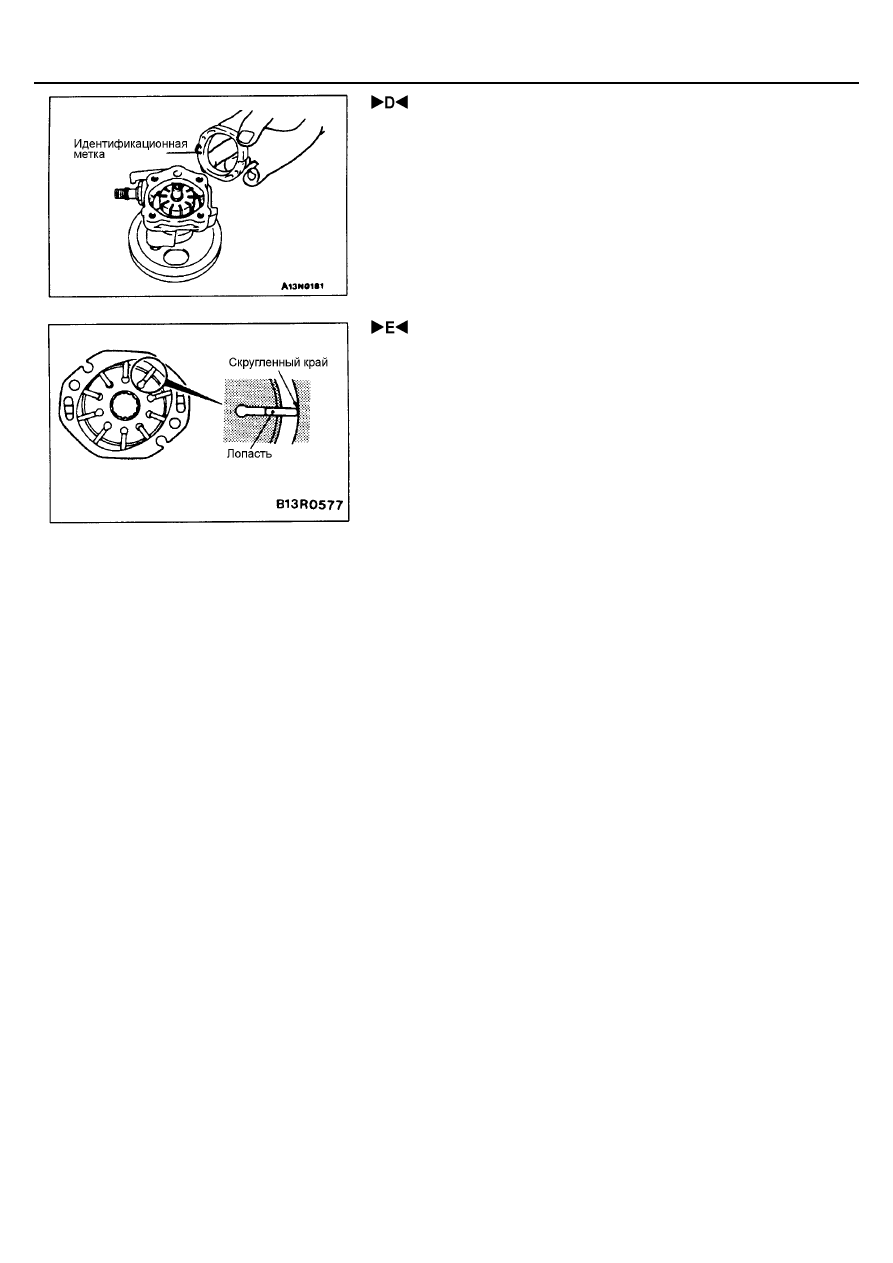

 УСТАНОВКА КУЛАЧКОВОЙ ШАЙБЫ

Установите кулачковую шайбу идентификационной меткой к торцевой
пластине.

 УСТАНОВКА ЛОПАСТЕЙ РОТОРА

Установите лопасти ротора их скругленными краями к поверхности
кулачковой шайбы.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-35

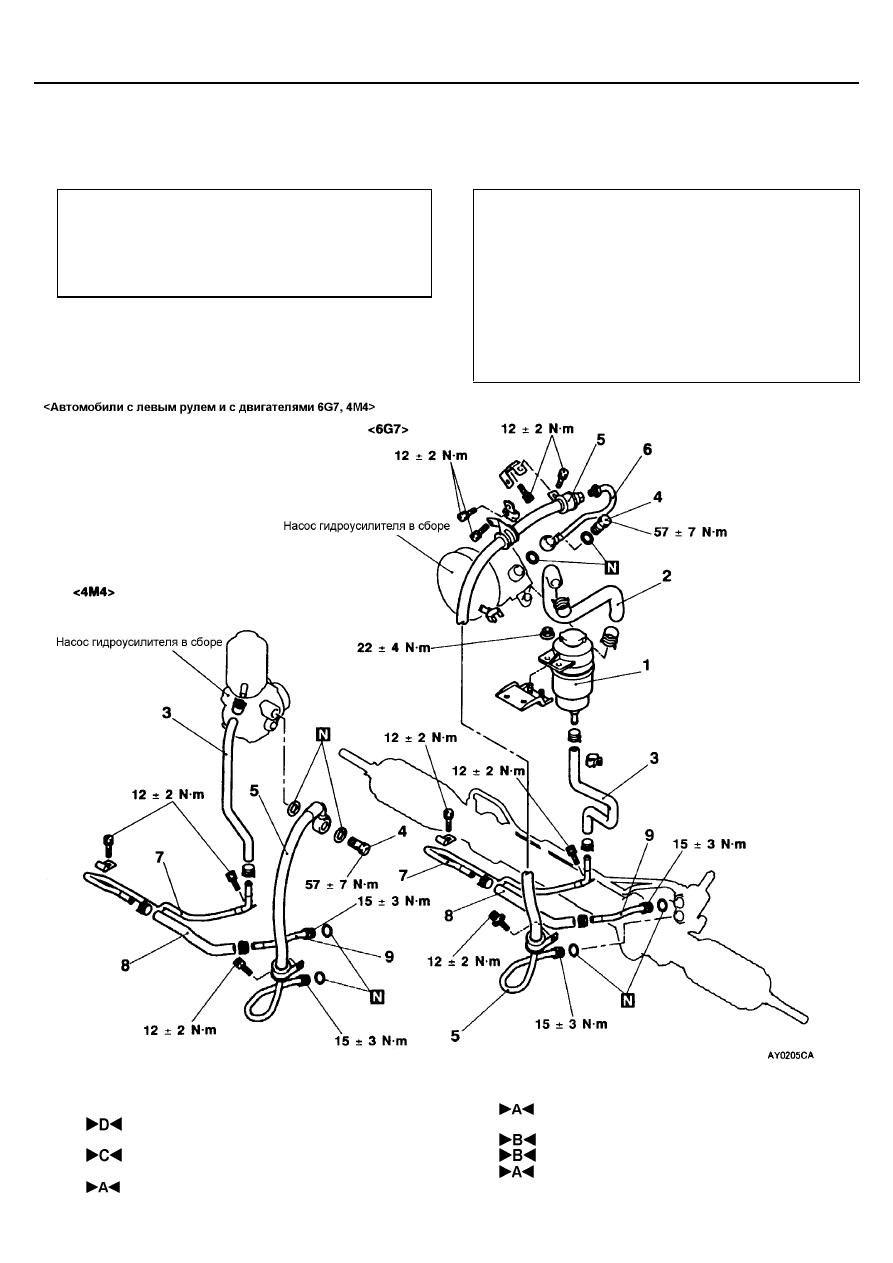

ШЛАНГИ ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительная операция:

•



Снятие нижнего защитного кожуха.

•



Слив жидкости из гидравлической системы
усилителя (см. стр. 37А-10).

•



Снятие аккумуляторной батареи и ее лотка.

•



Снятие расширительного бачка (см. ГЛАВУ 14).

Заключительные операции:

•



Установка расширительного бачка (см. ГЛАВУ 14).

•



Установка аккумуляторной батареи и ее лотка.

•



Заполнение жидкостью гидравлической системы
усилителя (см. стр. 37А-10).

•



Удаление воздуха из гидравлической системы
усилителя (см. стр. 37А-10).

•



Установка нижнего защитного кожуха.

•



Проверка натяжения ремня привода насоса

áдля

автомобилей с двигателями 6G7, 4D5

ñ (см. ГЛАВЫ

11А/11В – Технические операции на автомобиле)

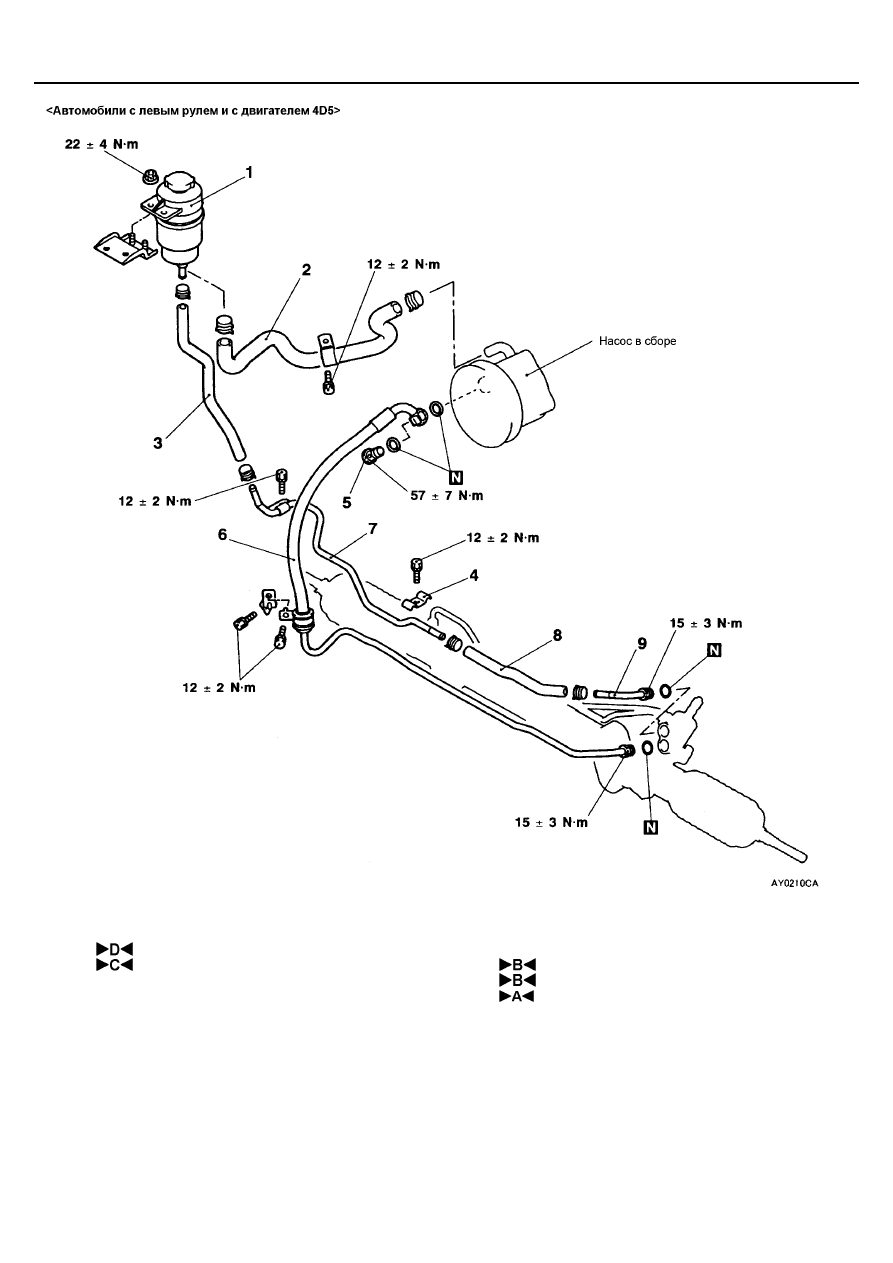

Последовательность снятия деталей:
1. Бачок

áАвтомобили с двигателем 6G7ñ

2. Шланг низкого давления

áАвтомобили с двигателем 6G7ñ

3. Возвратный шланг В
4. Штуцерный болт
5. Шланг высокого давления в сборе

6. Трубка высокого давления

áАвтомобили с двигателем 6G7ñ

7. Охлаждающая трубка
8. Возвратный шланг А
9. Возвратная трубка

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-36

Последовательность снятия деталей:
1. Бачок
2. Шланг низкого давления
3. Возвратный шланг В
4. Скоба крепления трубок
5. Штуцерный болт

6. Трубка высокого давления
7. Охлаждающая трубка
8. Возвратный шланг А
9. Возвратная трубка
