Mitsubishi Pajero (2001+). Руководство - часть 259

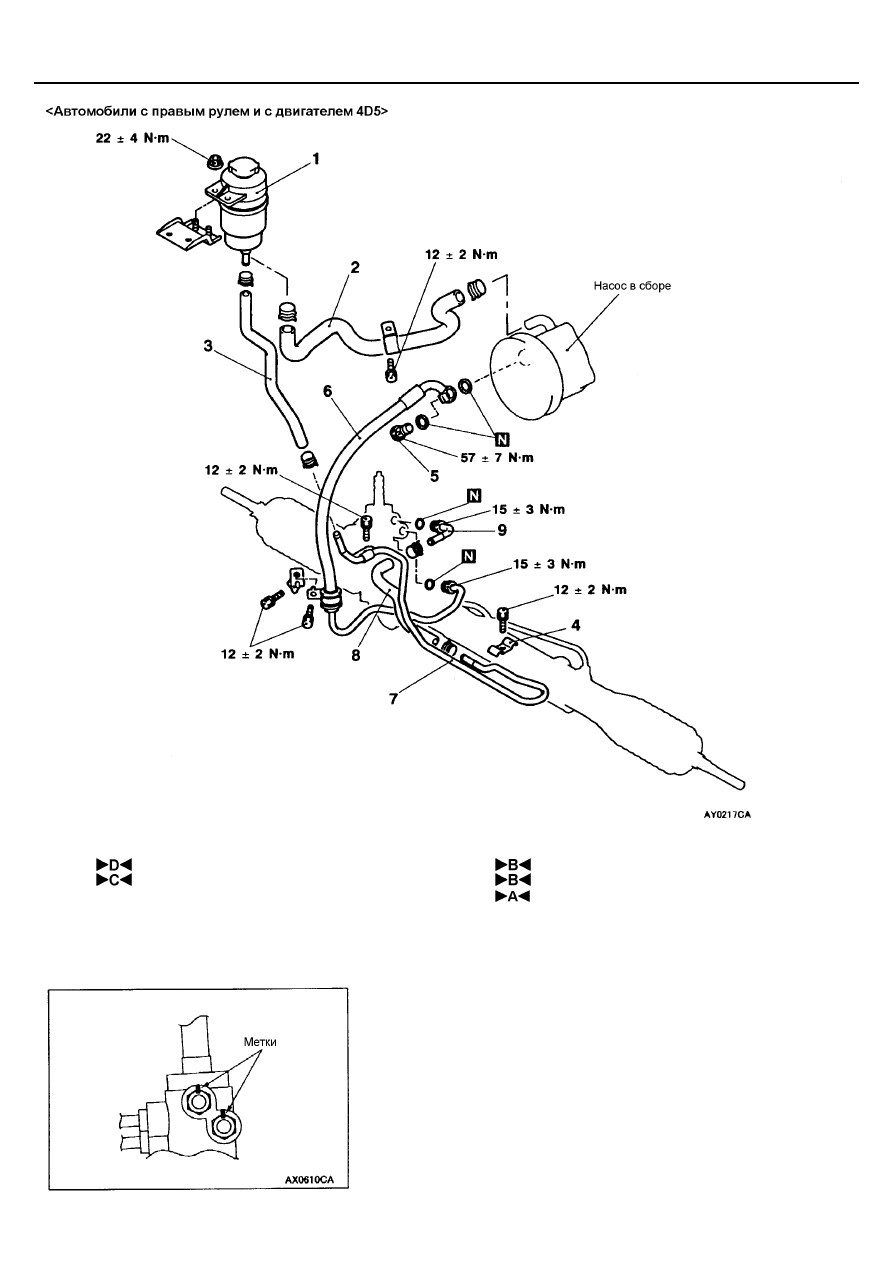

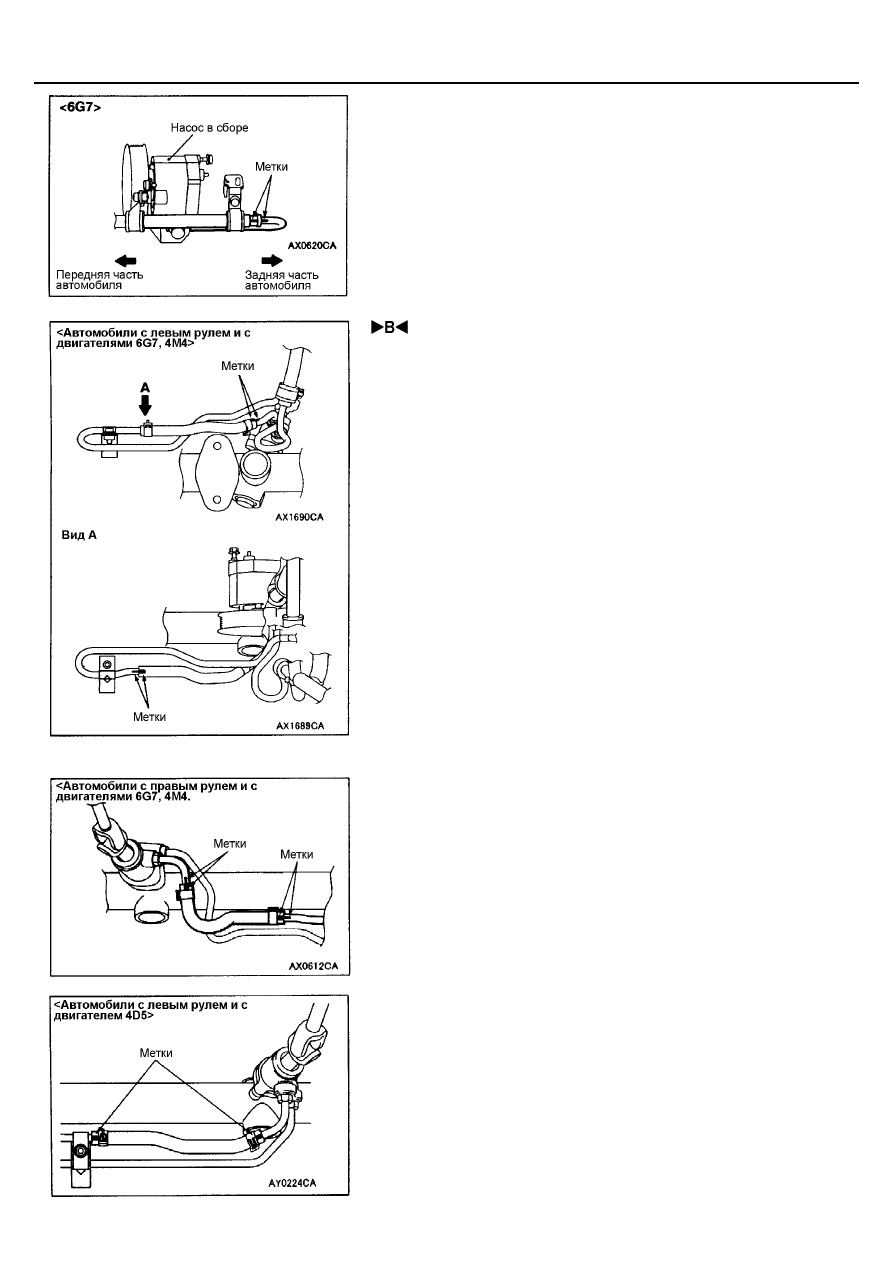

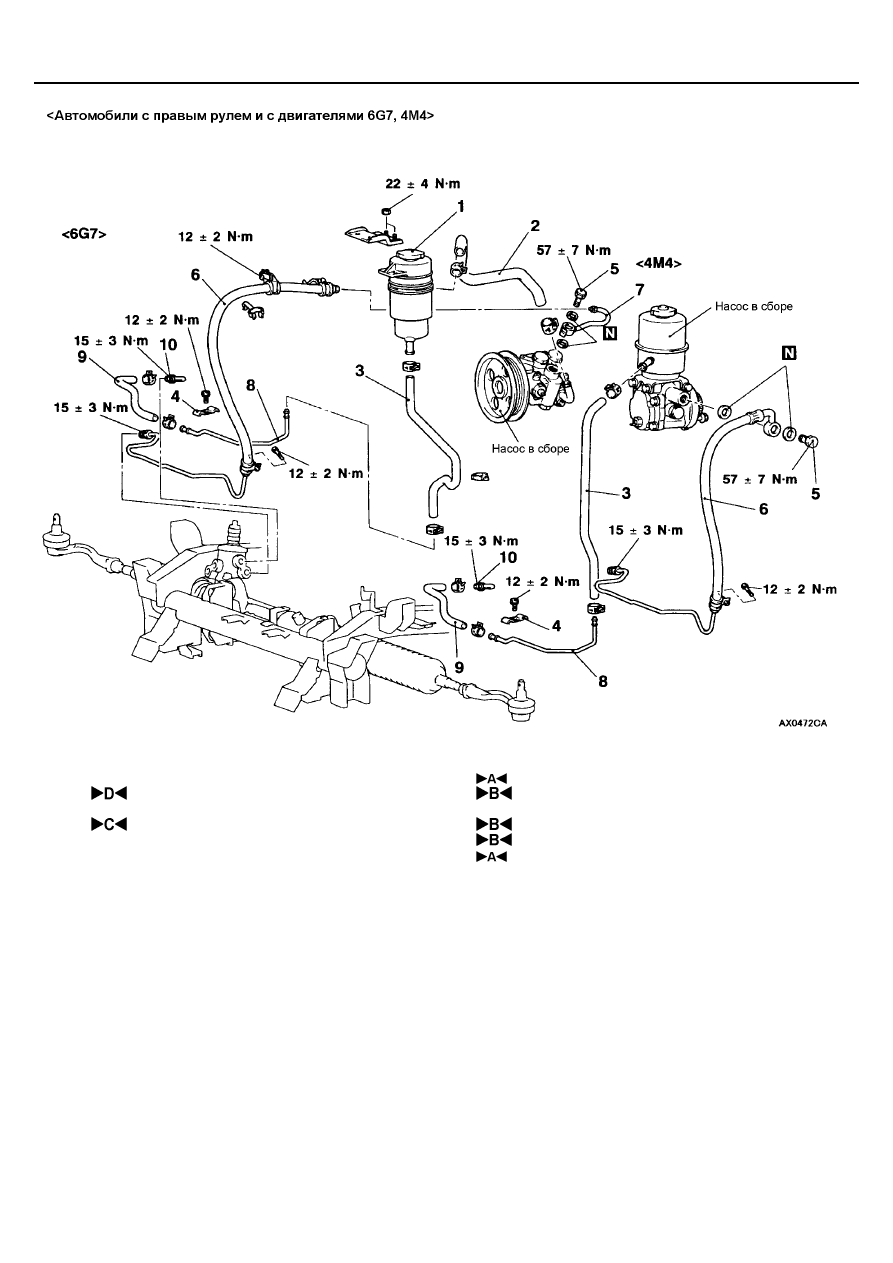

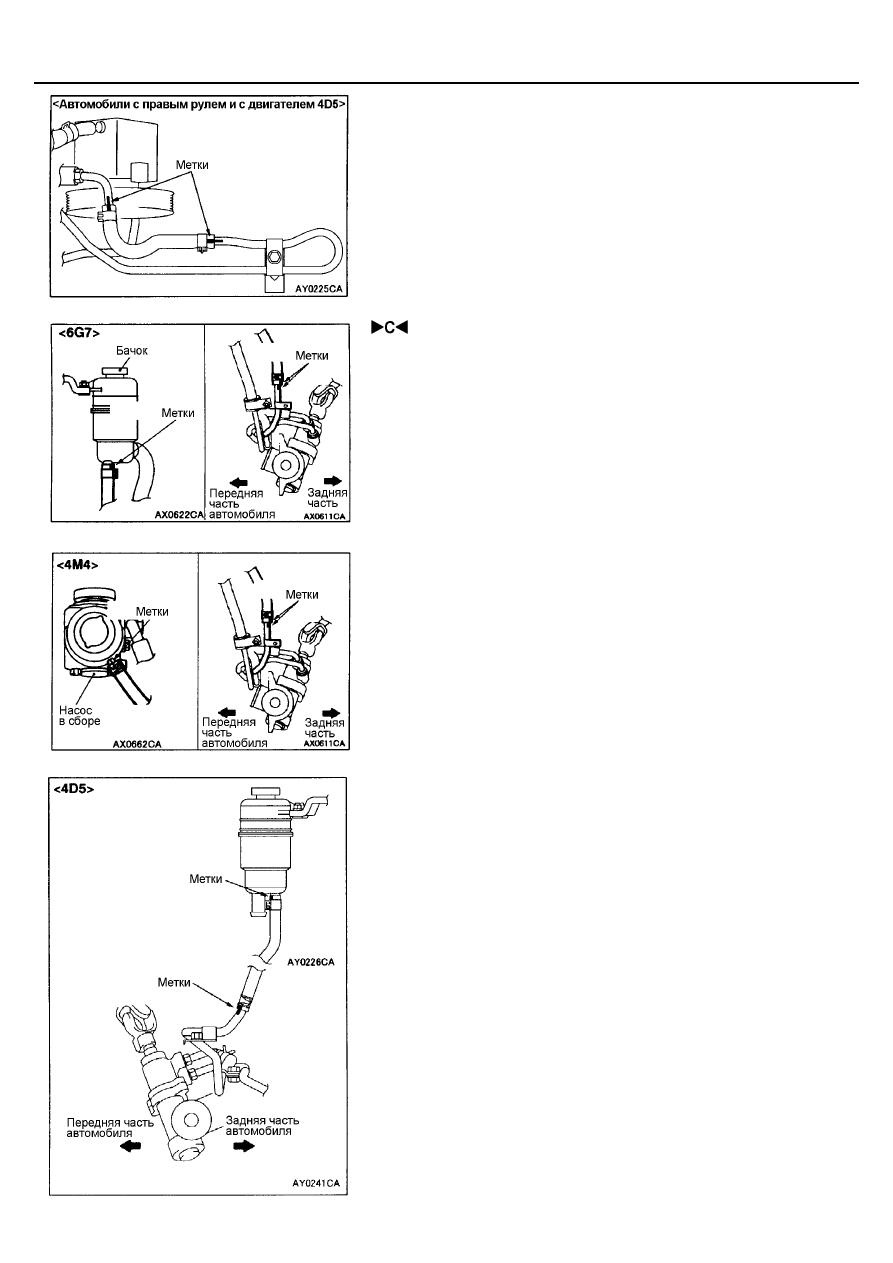

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-37

Последовательность снятия деталей:
1. Бачок

áАвтомобили с двигателем 6G7ñ

2. Шланг низкого давления

áАвтомобили с двигателем 6G7ñ

3. Возвратный шланг В
4. Скоба крепления трубок
5. Штуцерный болт

6. Шланг высокого давления в сборе
7. Трубка высокого давления в сборе

áАвтомобили с двигателем 6G7ñ

8. Охлаждающая трубка
9. Возвратный шланг А
10. Возвратная трубка

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-38

Последовательность снятия деталей:
1. Бачок
2. Шланг низкого давления
3. Возвратный шланг В
4. Скоба крепления трубок
5. Штуцерный болт

6. Шланг высокого давления в сборе
7. Охлаждающая трубка
8. Возвратный шланг А
9. Возвратная трубка

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

УСТАНОВКА ВОЗВРАТНОЙ ТРУБКИ / ТРУБКИ ВЫСОКОГО
ДАВЛЕНИЯ

ááááАвтомобили с двигателем 6G7ññññ / ШЛАНГА

ВЫСОКОГО ДАВЛЕНИЯ В СБОРЕ

ááááАвтомобили с

двигателем 6G7

ññññ

1.

При установке возвратных трубок на корпус рулевого механизма
совместите метки так, как показано на рисунке.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-39

2.

Установите шланг высокого давления в сборе и трубки высокого
давления так, чтобы их метки были обращены вверх

áАвтомобили с

двигателем 6G7

ñ.

 УСТАНОВКА ВОЗВРАТНОГО ШЛАНГА А /

ОХЛАЖДАЮЩЕЙ ТРУБКИ

Установите шланги и трубки так, чтобы их метки были ориентированы
вверх.

РУЛЕВОЕ УПРАВЛЕНИЕ -

Шланги гидравлической системы
усилителя рулевого управления

37A-40

 УСТАНОВКА ВОЗВРАТНОГО ШЛАНГА

1.

Установите возвратный шланг таким образом, чтобы метки были
ориентированы к задней части автомобиля

áАвтомобили с двигателем

6G7

ñ.

2.

Установите возвратный шланг таким образом, чтобы метки со
стороны насоса были ориентированы вверх, а метки со стороны
трубок были ориентированы в сторону задней части автомобиля
áАвтомобили с двигателем 4М4ñ.

3.

Установите возвратный шланг таким образом, чтобы метки были
ориентированы к задней части автомобиля

áАвтомобили с двигателем

4D5

ñ.
