Mitsubishi Pajero (2001+). Руководство - часть 216





ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

Крепление двигателя

32-5

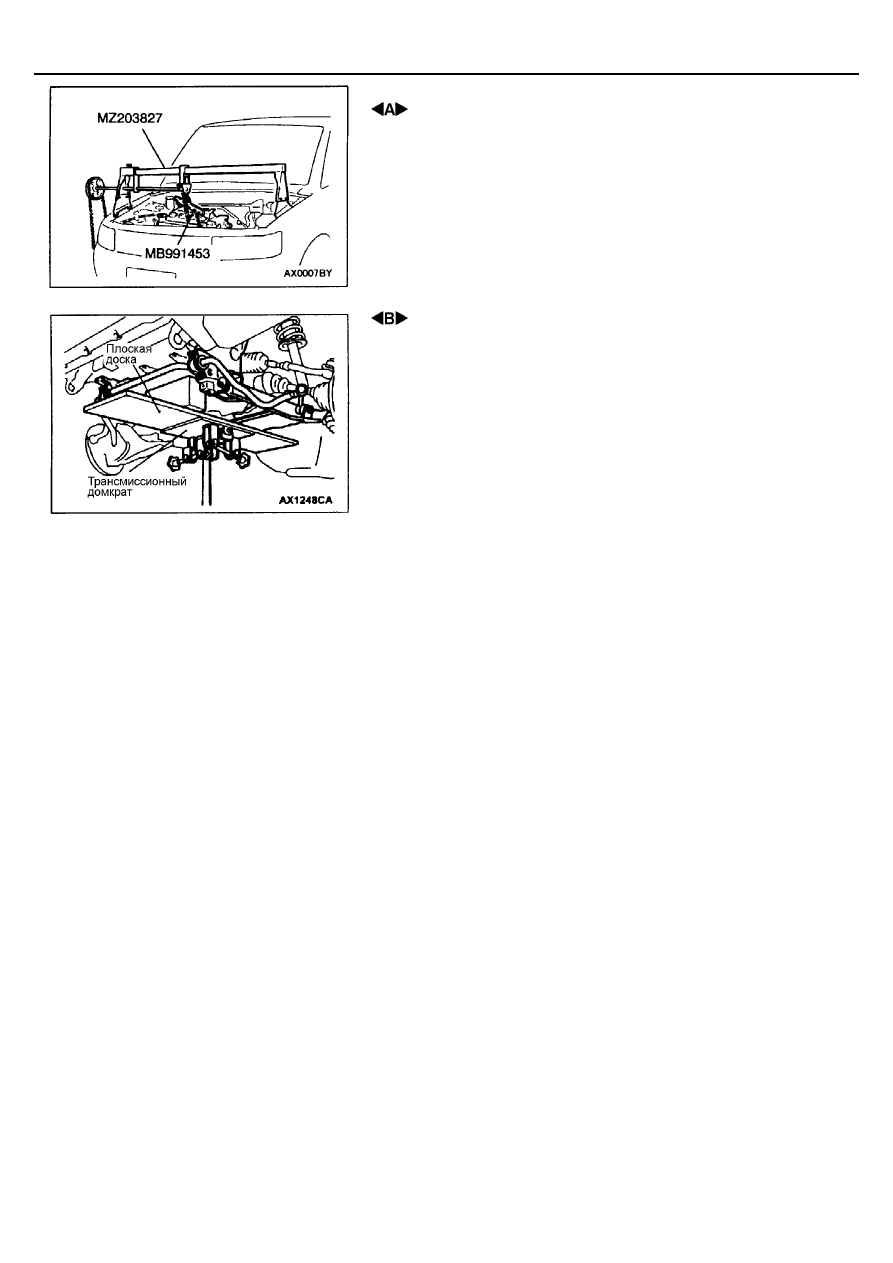

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТВОРАЧИВАНИЕ ГАЙКИ И БОЛТА ОПОРЫ

ДВИГАТЕЛЯ

1.

Используйте специальный инструмент для вывешивания двигателя.

2.

Отверните гайки и болты крепления опор двигателя.

 СНЯТИЕ КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ

1.

Подоприте поперечную балку № 1 при помощи трансмиссионного
домкрата.

2.

Отверните гайку крепления поперечной балки № 1 и затем опустите
поперечную балку № 1, чтобы снять опору двигателя.

ПРОВЕРКА



Проверьте отсутствие трещин, отслаивания или деформации опор
двигателя.



Проверьте отсутствие деформации стопорных скоб опор двигателя.

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

Крепление КПП

32-6

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Поднимите двигатель и КПП в сборе при помощи
трансмиссионного домкрата, пока опоры двигателя не
освободятся от нагрузки, и надежно подоприте силовой
агрегат.

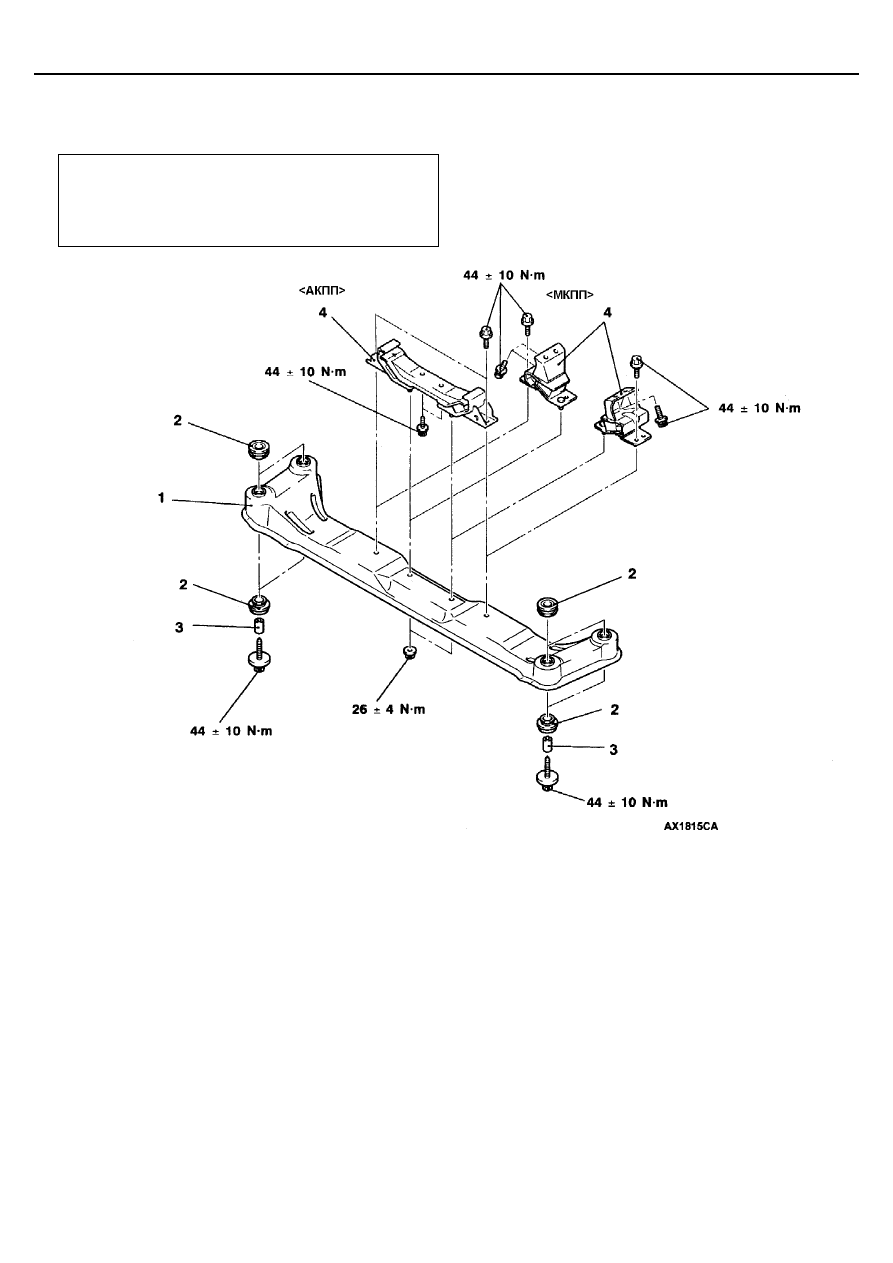

Последовательность снятия
1. Центральная балка крепления КПП в

сборе

2. Втулка опоры КПП

3. Втулка
4. Опора крепления КПП в сборе

ПРОВЕРКА



Проверьте отсутствие трещин, отслаивания или деформации опор
КПП.



Проверьте отсутствие трещин или деформации центральной балки
крепления КПП.

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

ПОПЕРЕЧНАЯ БАЛКА № 1

32-7

ПОПЕРЕЧНАЯ БАЛКА № 1

СНЯТИЕ И УСТАНОВКА

Внимание
1.

Перед снятием рулевого колеса и модуля подушки безопасности в сборе, обязательно ознакомьтесь с ГЛАВОЙ
52В – Меры безопасности, модуль подушки безопасности и часовая пружина. Также, установите передние колеса
параллельно продольной оси автомобиля и выньте ключ из замка зажигания. Невыполнение этих условий
приведет к повреждению часовой пружины дополнительной системы пассивной безопасности SRS, и как
следствие к неработоспособности подушки безопасности и возможно тяжелым травмам.

2.

*: Элементы крепления, отмеченные этим знаком, следует сначала затянуть предварительно, а окончательную
затяжку произвести после полного опускания двигателя на опоры.

Предварительные операции



Снятие нижнего защитного кожуха



Снятие вала привода колеса (см. ГЛАВУ 26).



Снятие картера дифференциала и поперечной
балки № 2 в сборе (см. ГЛАВУ 26 – Муфта
подключения переднего моста и картер
дифференциала.)



Снятие верхнего рычага (см. ГЛАВУ 33А.)



Снятие нижнего рычага (см. ГЛАВУ 33А.)



Снятие стабилизатора поперечной устойчивости
(см. ГЛАВУ 33А.)



Снятие маслоохладителя двигателя <6G7>
(см. ГЛАВУ 12.)



Снятие воздушного фильтра <4М4> (см. ГЛАВУ
15.)



Снятие промежуточного охладителя наддувочного
воздуха <4М4> (см. ГЛАВУ 15.)



Снятие крышки двигателя (см. ГЛАВУ 11А –
Ремень привода ГРМ.)



Снятие радиатора (см. ГЛАВУ 14.)



Слив жидкости гидроусилителя рулевого
управления (см. ГЛАВУ 37А – Технические
операции на автомобиле.)

Заключительные операции



Установка картера дифференциала и поперечной
балки № 2 в сборе (см. ГЛАВУ 26 – Муфта
подключения переднего моста и картер
дифференциала).



Установка вала привода колеса (см. ГЛАВУ 26.)



Установка нижнего рычага (см. ГЛАВУ 33А.)



Установка верхнего рычага (см. ГЛАВУ 33А.)



Установка стабилизатора поперечной устойчивости
(см. ГЛАВУ 33А.)



Установка воздушного фильтра <4М4>
(см. ГЛАВУ 15.)



Установка промежуточного охладителя
наддувочного воздуха <4М4> (см. ГЛАВУ 15.)



Установка радиатора (см. ГЛАВУ 14.)



Установка маслоохладителя двигателя <6G7>
(см. ГЛАВУ 12.)



Заливка жидкости гидроусилителя рулевого
управления (см. ГЛАВУ 37А – Технические
операции на автомобиле.)



Удаление воздуха из гидропривода усилителя
рулевого управления (см. ГЛАВУ 37А – Технические
операции на автомобиле.)



Проверка отсутствия трещин и повреждения
защитных чехлов



Проверка положения рулевого колеса и передних
колес при прямолинейном движении



Проверка и регулировка углов установки передних
колес (см. ГЛАВУ 37А – Технические операции на
автомобиле.)



Установка нижнего защитного кожуха



Установка крышки двигателя (см. ГЛАВУ 11А –
Ремень привода ГРМ.)

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

ПОПЕРЕЧНАЯ БАЛКА № 1

32-8

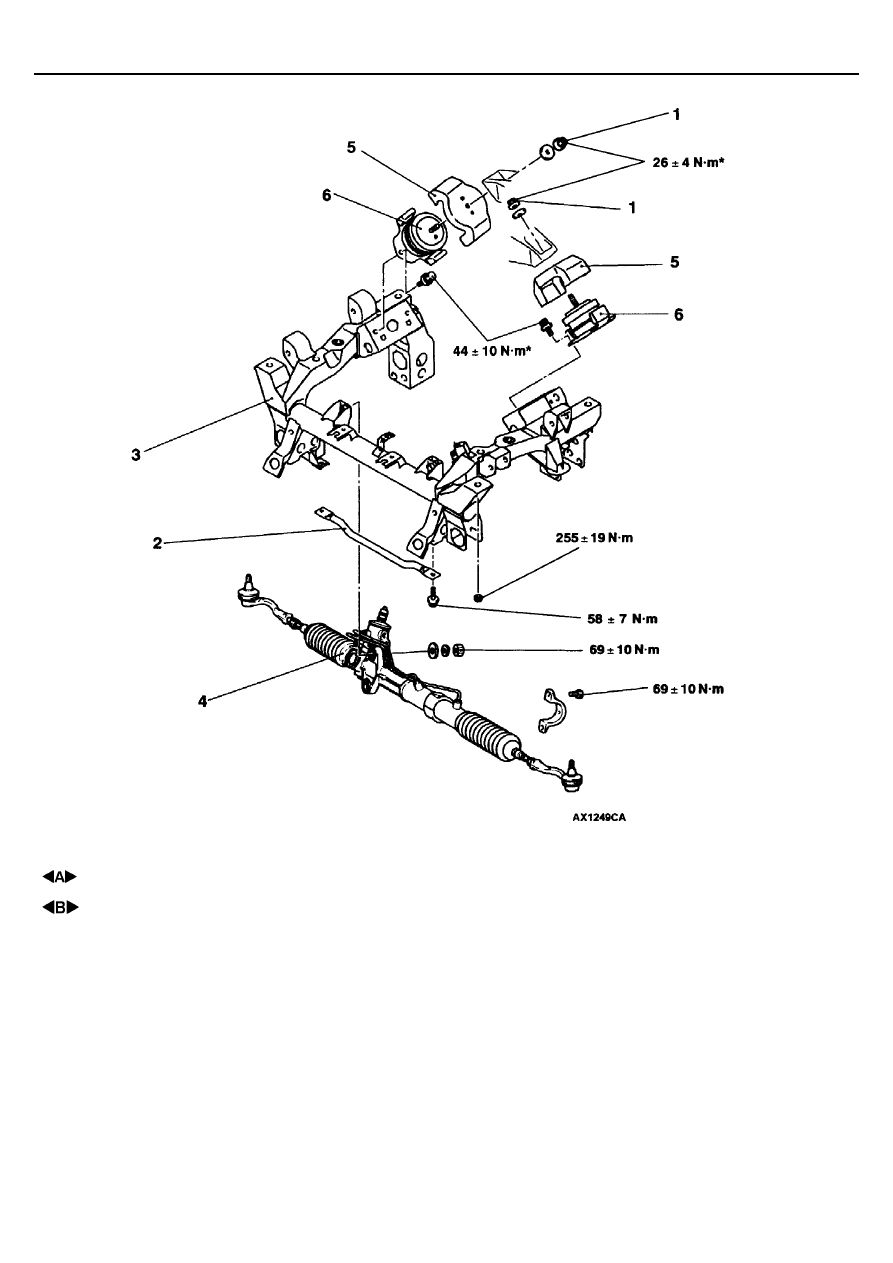

Последовательность снятия
1. Гайки опоры двигателя
2. Передний усилитель
3. Поперечная балка № 1 в сборе

4. Рулевой механизм с гидроусилителем и

рулевой привод

5. Стопорная скоба опоры двигателя
6. Опора двигателя
