32-1

ПОДВЕСКА СИЛОВОГО

АГРЕГАТА

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ.......................... 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ............. 2

КРЕПЛЕНИЕ ДВИГАТЕЛЯ ...................... 3

КРЕПЛЕНИЕ КОРОБКИ ПЕРЕДАЧ ......... 6

ПОПЕРЕЧНАЯ БАЛКА № 1..................... 7

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

Общая информация

32-2

ОБЩАЯ ИНФОРМАЦИЯ

На автомобилях, оборудованных АКПП, двигатель в сборе
с коробкой передач образует силовой агрегат, который
крепится на опорах в трех местах (две опоры двигателя и
одна для АКПП.)
На автомобилях оборудованных механической КПП
двигатель в сборе со сцеплением и коробкой передач
образует силовой агрегат, который крепится на опорах в
четырех местах (две опоры двигателя и две для КПП.)

•



Двигатель крепится на опорах с жидким
наполнителем, разработанных для улучшения
комфорта и снижения вибрации и шума при работе на
холостом ходу.

•



Для снижения передающейся на кузов автомобиля
вибрации КПП крепится на эластичных опорах и
поперечной балке (с двойной защитой от вибрации.

•



Опоры КПП снабжены амортизаторами инерционного
типа.

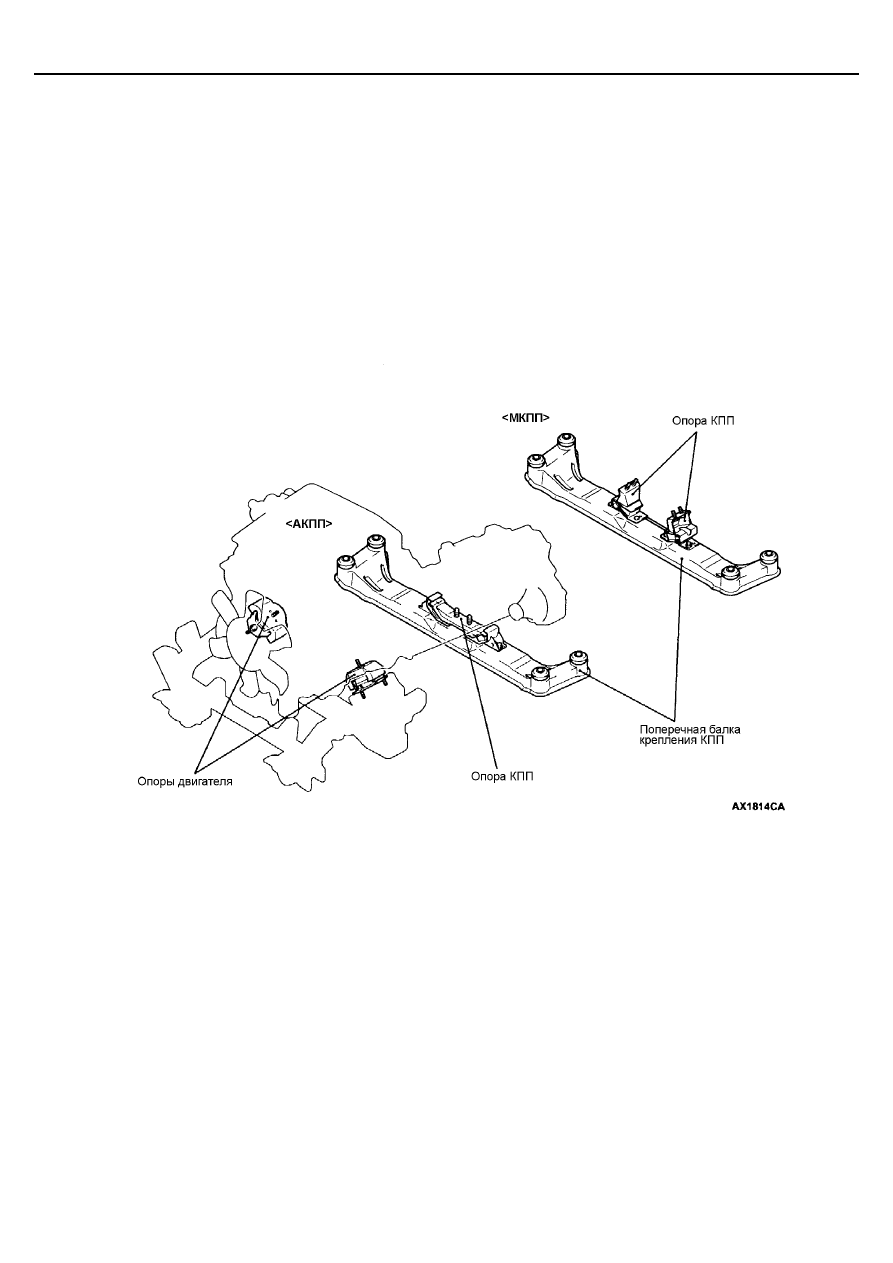

СХЕМА РАСПОЛОЖЕНИЯ ОПОР

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

Специальный инструмент

32-3

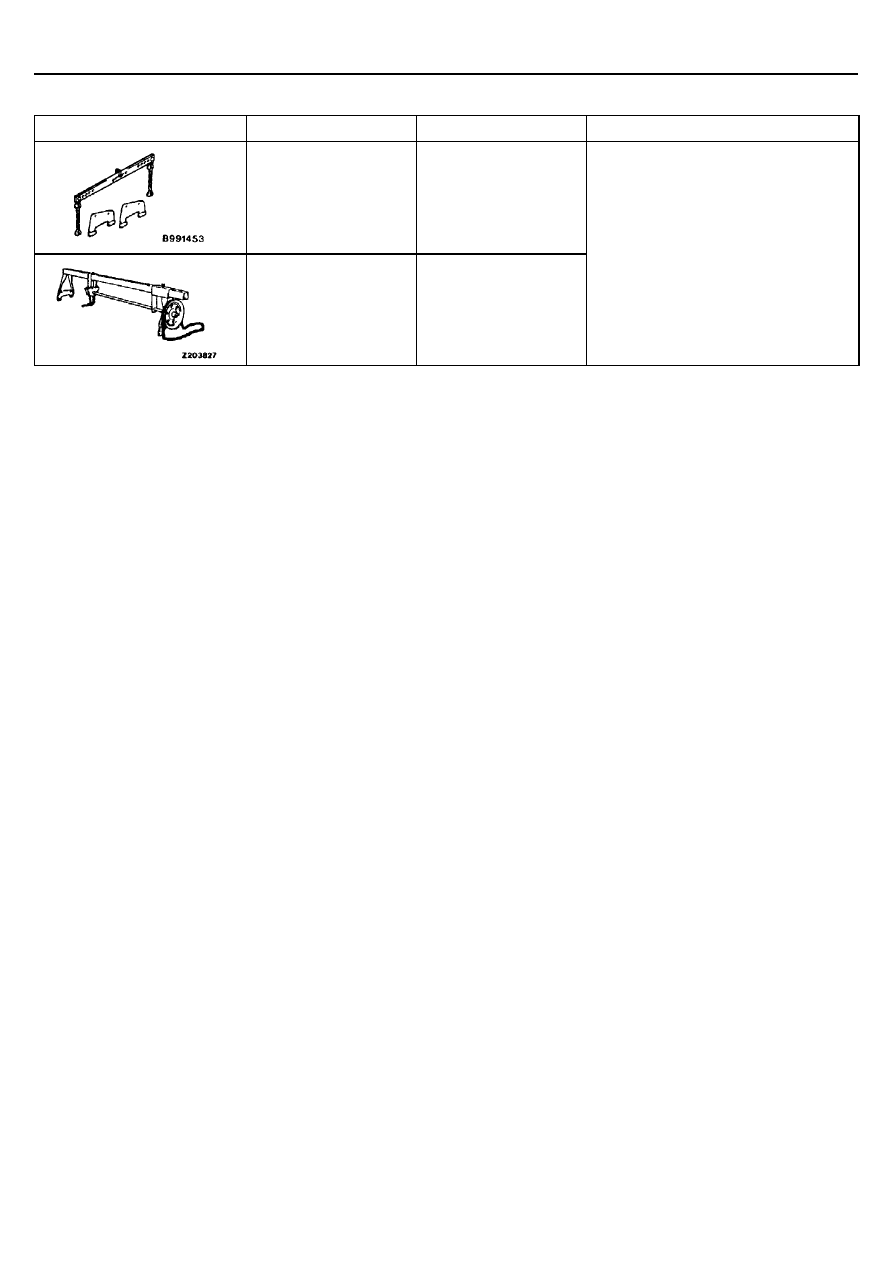

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Назначение

МВ991453

Траверса монтажная

MZ203827

Подъемник двигателя

Для поддержки двигателя в сборе во
время снятия и установки опор
силового агрегата

ПОДВЕСКА СИЛОВОГО АГРЕГАТА -

Крепление двигателя

32-4

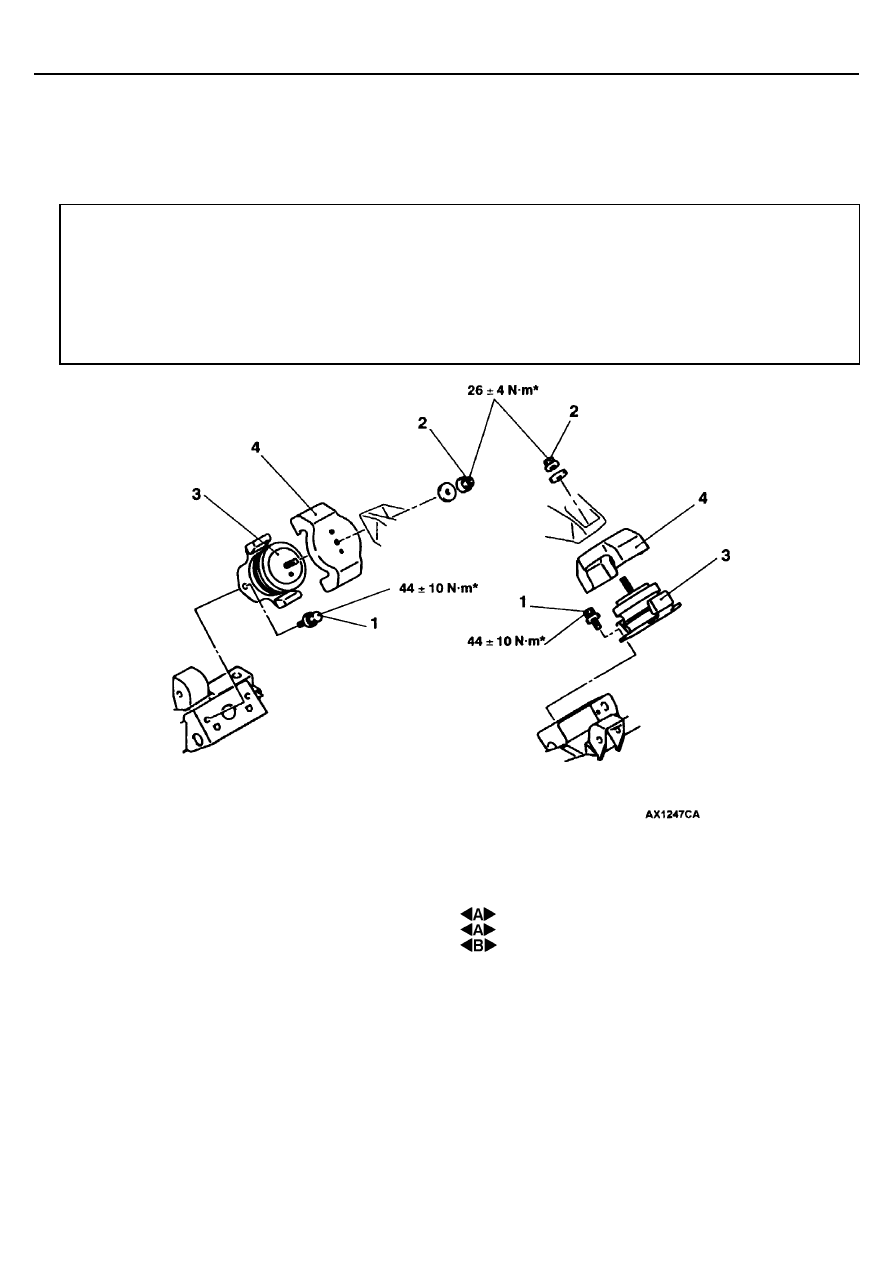

КРЕПЛЕНИЕ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА

Внимание:
*:

Элементы крепления, отмеченные этим знаком, следует сначала затянуть предварительно, а окончательную
затяжку произвести после полного опускания двигателя на опоры.

Предварительные и заключительные операции

•



Снятие и установка нижнего защитного кожуха и
защиты картера.

•



Снятие и установка аккумуляторной батареи.

•



Снятие и установка воздушного фильтра
(см. ГЛАВУ 15.)

•



Снятие и установка крышки двигателя
(см. ГЛАВУ 11А, 11В, 11С.)

•



Снятие и установка радиатора (см. ГЛАВУ 14.)

•



Снятие и установка электромагнитного клапана и
реле свечей накаливания в боре. <4М4>

•



Снятие и установка промежуточного охладителя
наддувочного воздуха. <4М4> (см. ГЛАВУ 15.)

Последовательность снятия

•

  Фиксатор тормозного шланга (см.

ГЛАВУ 33А – Верхний рычаг в сборе.)

•

  Соединительный болт между рулевым

механизмом и шарниром (см. ГЛАВУ
37А – Рулевой механизм с
гидроусилителем и рулевой привод.)

•

  Болт крепления нагнетательного

шланга гидроусилителя рулевого
управления и шарнирного соединения
(см. ГЛАВУ 37А – Рулевой механизм с
гидроусилителем и рулевой привод.)

•

  Болт крепления трубки

маслоохладителя АКПП (см. ГЛАВУ 23
– Маслоохладитель КПП.)

•

  Вакуумный шланг (см. ГЛАВУ 26 – Муфта

подключения переднего моста, картер
дифференциала.)
1. Болт опоры двигателя
2. Гайка опоры двигателя
3. Кронштейн опоры двигателя
4. Стопорная скоба опоры двигателя
