Mitsubishi Pajero (2001+). Руководство - часть 209

ЗАДНИЙ МОСТ -

Картер дифференциала

27-23

КАРТЕР ДИФФЕРЕНЦИАЛА

СНЯТИЕ И УСТАНОВКА

Внимание:
Поскольку труба заднего карданного вала изготовлена из углепластика, ознакомьтесь с операциями его снятия в
ГЛАВЕ 25.

Предварительная и заключительная операция
Слив и заливка трансмиссионного масла
(см. стр.27-8).

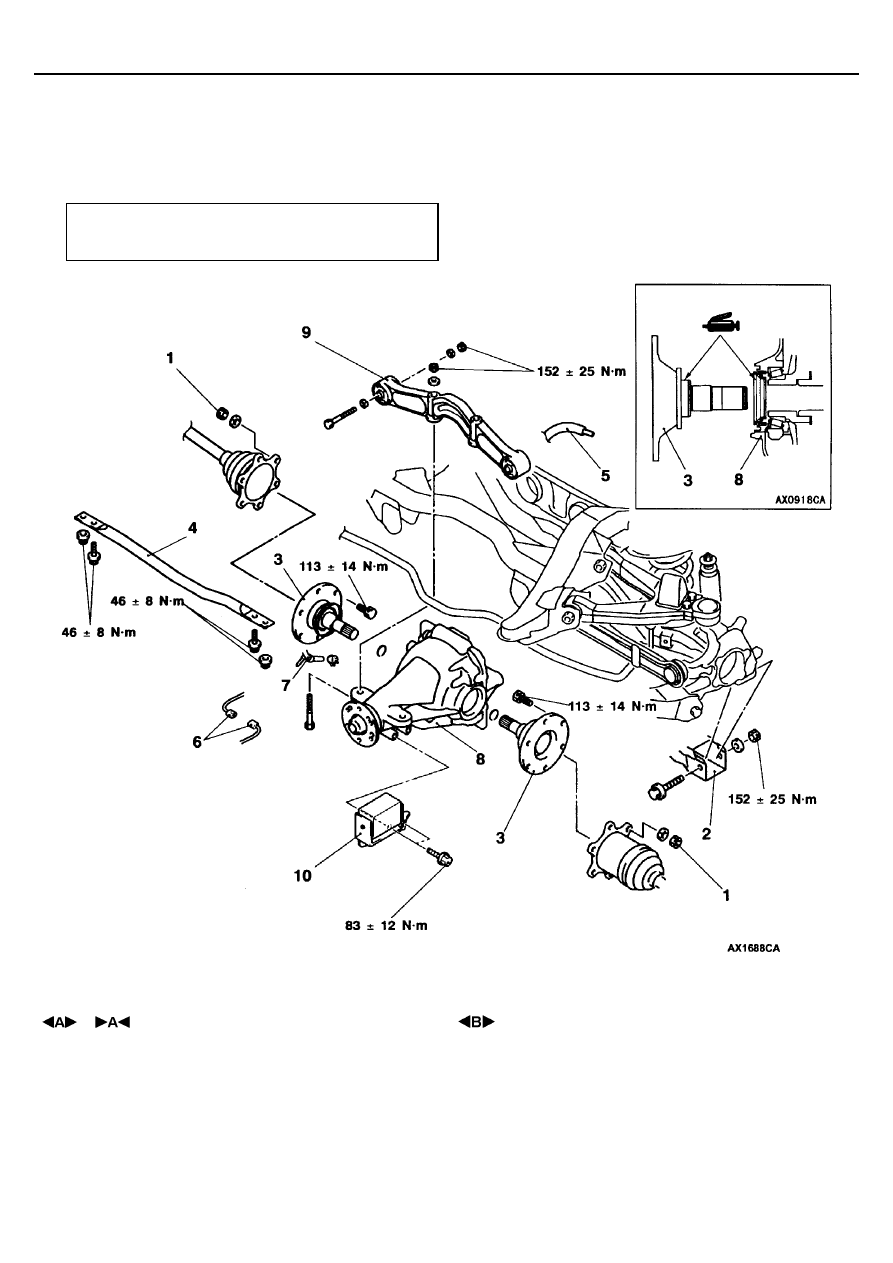

Последовательность снятия

•

   Карданный вал (см. ГЛАВУ 25).

1. Соединение вала привода колеса
2. Соединение кулака и нижнего рычага
3. Фланец дифференциала
4. Штанга регулировки схождения
5. Соединение вентиляционного шланга
6. Соединение проводки <Автомобили с

блокировкой заднего дифференциала>

7. Соединение шланга <Автомобили с

блокировкой заднего дифференциала>

8. Картер дифференциала в сборе

•

   Топливный бак (см. ГЛАВУ 13В – Топливная

система).

9. Балка крепления заднего дифференциала
10. Демпфер колебаний

ЗАДНИЙ МОСТ -

Картер дифференциала

27-24

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

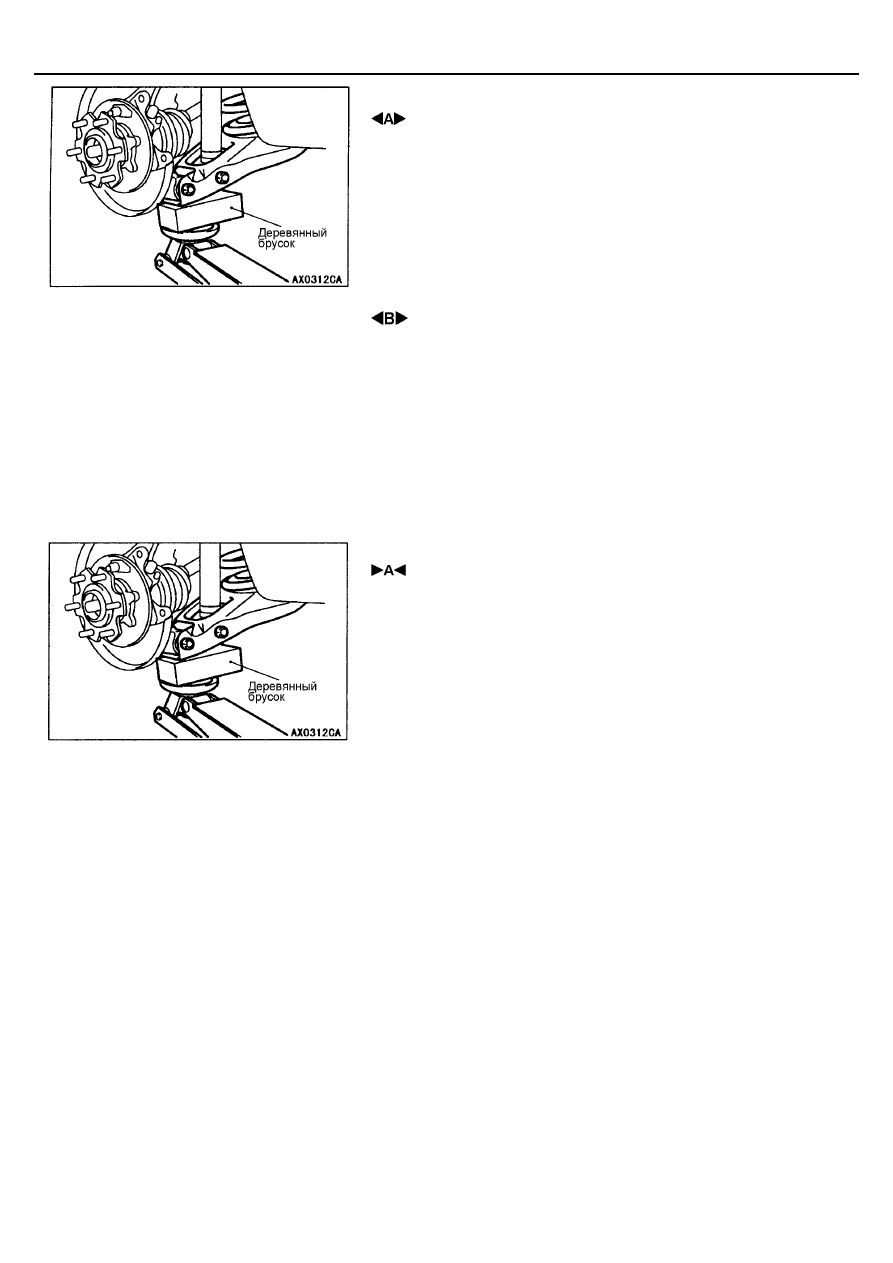

 ОТСОЕДИНЕНИЕ НИЖНЕГО РЫЧАГА ОТ КУЛАКА

Подставьте деревянный брусок под нижний рычаг как показано на рисунке
и при помощи домкрата сожмите пружину подвески, чтобы снять болт
крепления нижнего рычага.

 СНЯТИЕ КАРТЕРА ДИФФЕРЕНЦИАЛА В СБОРЕ

Подставьте домкрат под нижнюю часть картера дифференциала, чтобы
отвернуть болты крепления и снимите картер дифференциала в сборе.

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 ПОДСОЕДИНЕНИЕ НИЖНЕГО РЫЧАГА К КУЛАКУ

Подставьте деревянный брусок под нижний рычаг как показано на рисунке
и при помощи домкрата сожмите пружину подвески, чтобы установить болт
крепления нижнего рычага.

ЗАДНИЙ МОСТ -

Картер дифференциала

27-25

РАЗБОРКА

Внимание:
*:

Не разбирайте самоблокирующийся дифференциал в сборе.

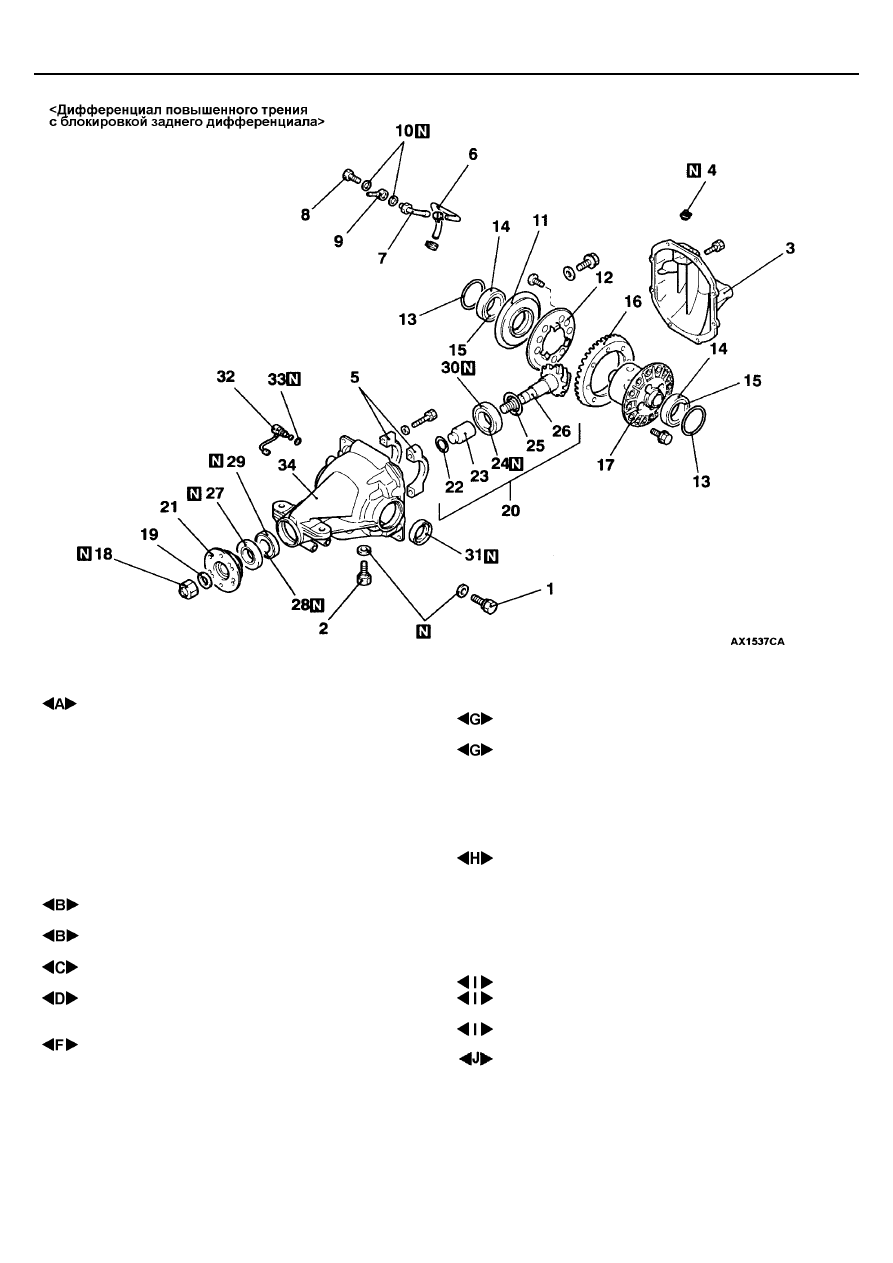

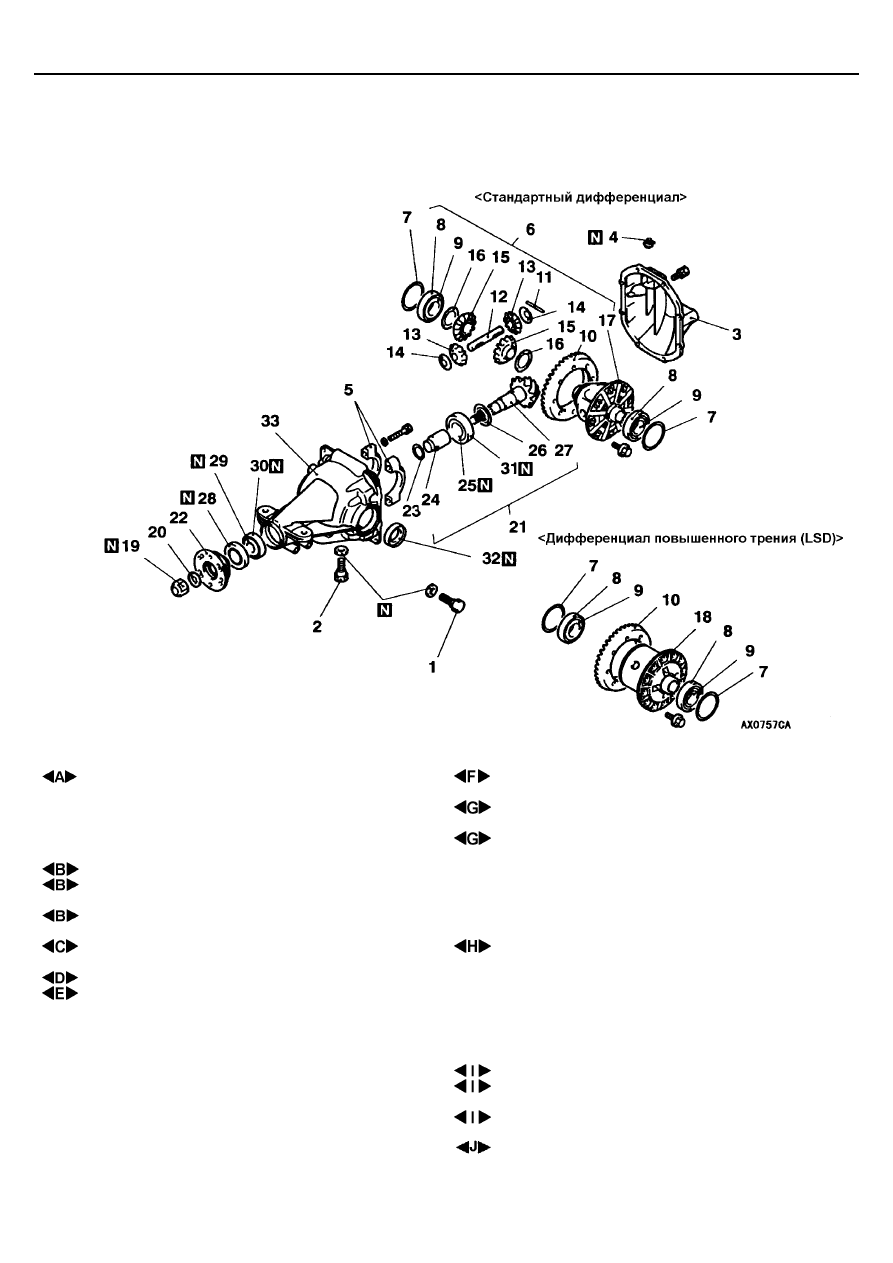

Последовательность разборки

•

  Проверка перед разборкой

1. Заливная пробка
2. Сливная пробка
3. Крышка дифференциала
4. Сапун
5. Крышка подшипника
6. Корпус дифференциала в сборе
7. Регулировочная шайба бокового

подшипника дифференциала

8. Наружная обойма бокового подшипника

дифференциала

9. Внутренняя обойма бокового

подшипника дифференциала

10. Ведомая шестерня главной передачи
11. Цилиндрический штифт
12. Ось сателлитов
13. Сателлит
14. Шайба сателлита
15. Шестерня полуоси
16. Регулировочная шайба шестерни

полуоси

17. Корпус дифференциала
18. Корпус самоблокирующегося

дифференциала в сборе*

19. Самоконтрящаяся гайка
20. Шайба
21. Ведущая шестерня главной передачи в

сборе

22. Фланец ведущей шестерни
23. Передняя регулировочная шайба ведущей

шестерни главной передачи (Для
регулировки предварительного натяга
ведущей шестерни главной передачи)

24. Распорная втулка подшипников ведущей

шестерни главной передачи

25. Внутренняя обойма заднего подшипника

ведущей шестерни главной передачи
дифференциала

26. Задняя регулировочная шайба ведущей

шестерни главной передачи (Для
регулировки высоты ведущей шестерни
главной передачи)

27. Ведущая шестерня главной передачи
28. Сальник
29. Внутренняя обойма переднего подшипника

ведущей шестерни главной передачи

30. Наружная обойма переднего подшипника

ведущей шестерни главной передачи

31. Наружная обойма заднего подшипника

ведущей шестерни главной передачи

32. Сальник
33. Картер дифференциала

ЗАДНИЙ МОСТ -

Картер дифференциала

27-26

Последовательность разборки

•

  Проверка перед разборкой

1. Заливная пробка
2. Сливная пробка
3. Крышка дифференциала
4. Сапун
5. Крышка подшипника
6. Шланг
7. Трубка (А) пневмопривода в сборе
8. Перепускной болт
9. Трубка (В) пневмопривода в сборе
10. Уплотнительное кольцо
11. Привод в сборе
12. Нажимная пластина
13. Регулировочная шайба бокового

подшипника дифференциала

14. Наружная обойма бокового

подшипника дифференциала

15. Внутренняя обойма бокового

подшипника дифференциала

16. Ведомая шестерня главной передачи
17. Корпус самоблокирующегося

дифференциала в сборе*

18. Самоконтрящаяся гайка

19. Шайба
20. Ведущая шестерня главной передачи в

сборе

21. Фланец ведущей шестерни
22. Передняя регулировочная шайба ведущей

шестерни главной передачи (Для
регулировки предварительного натяга
ведущей шестерни главной передачи)

23. Распорная втулка подшипников ведущей

шестерни главной передачи

24. Внутренняя обойма заднего подшипника

ведущей шестерни главной передачи
дифференциала

25. Задняя регулировочная шайба ведущей

шестерни главной передачи (Для
регулировки высоты ведущей шестерни
главной передачи)

26. Ведущая шестерня главной передачи
27. Сальник
28. Внутренняя обойма переднего подшипника

ведущей шестерни главной передачи

29. Наружная обойма переднего подшипника

ведущей шестерни главной передачи

30. Наружная обойма заднего подшипника

ведущей шестерни главной передачи

31. Сальник
32. Датчик включения блокировки заднего

дифференциала

33. Уплотнительное кольцо
34. Картер дифференциала
