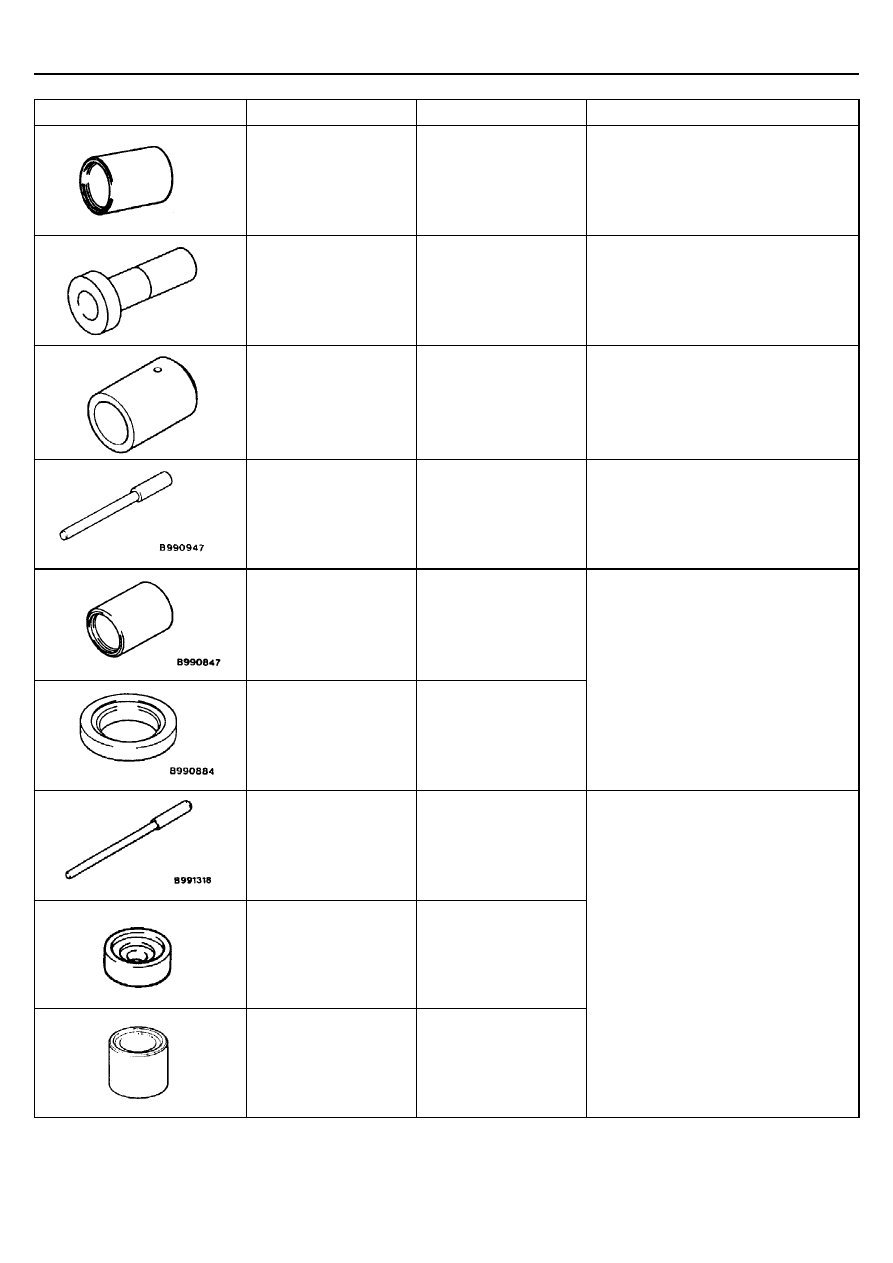

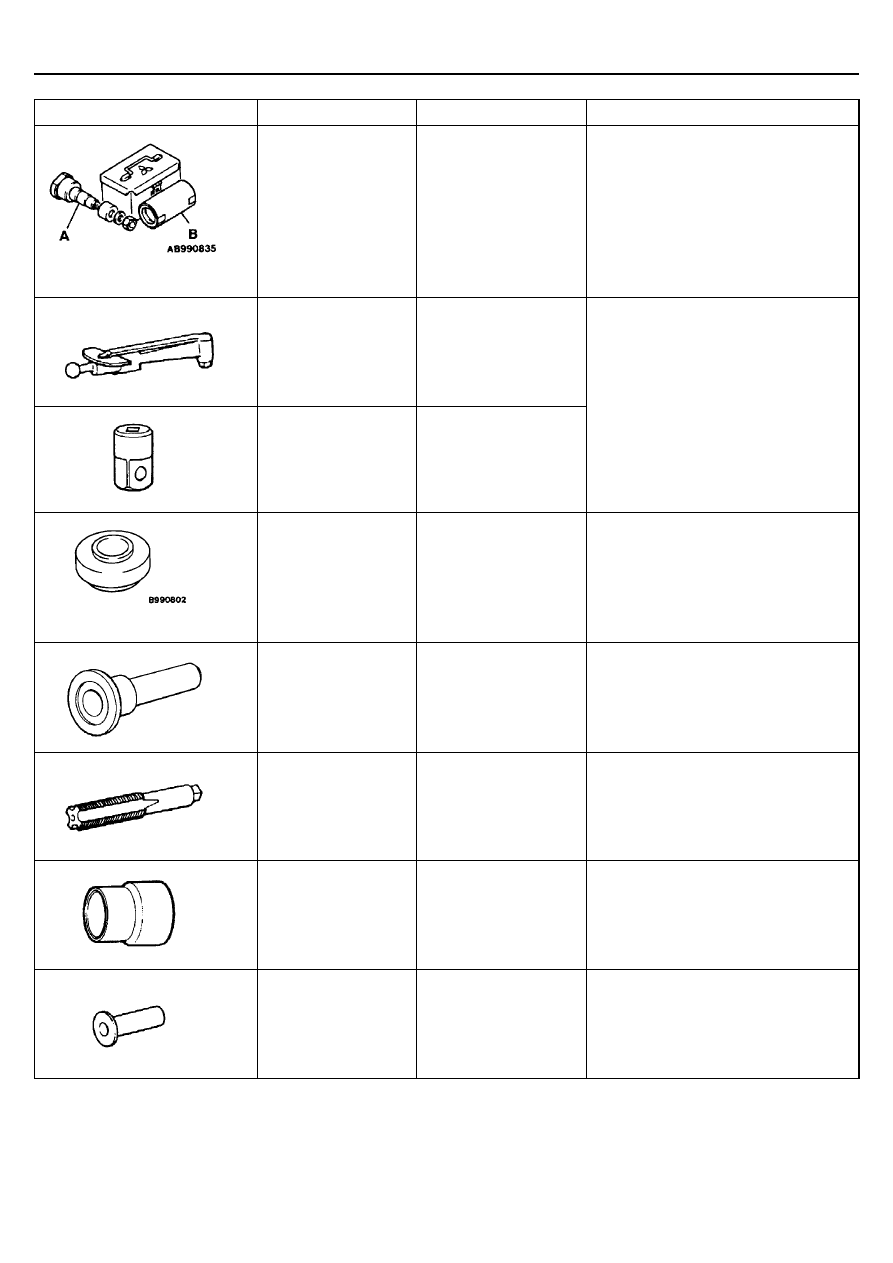

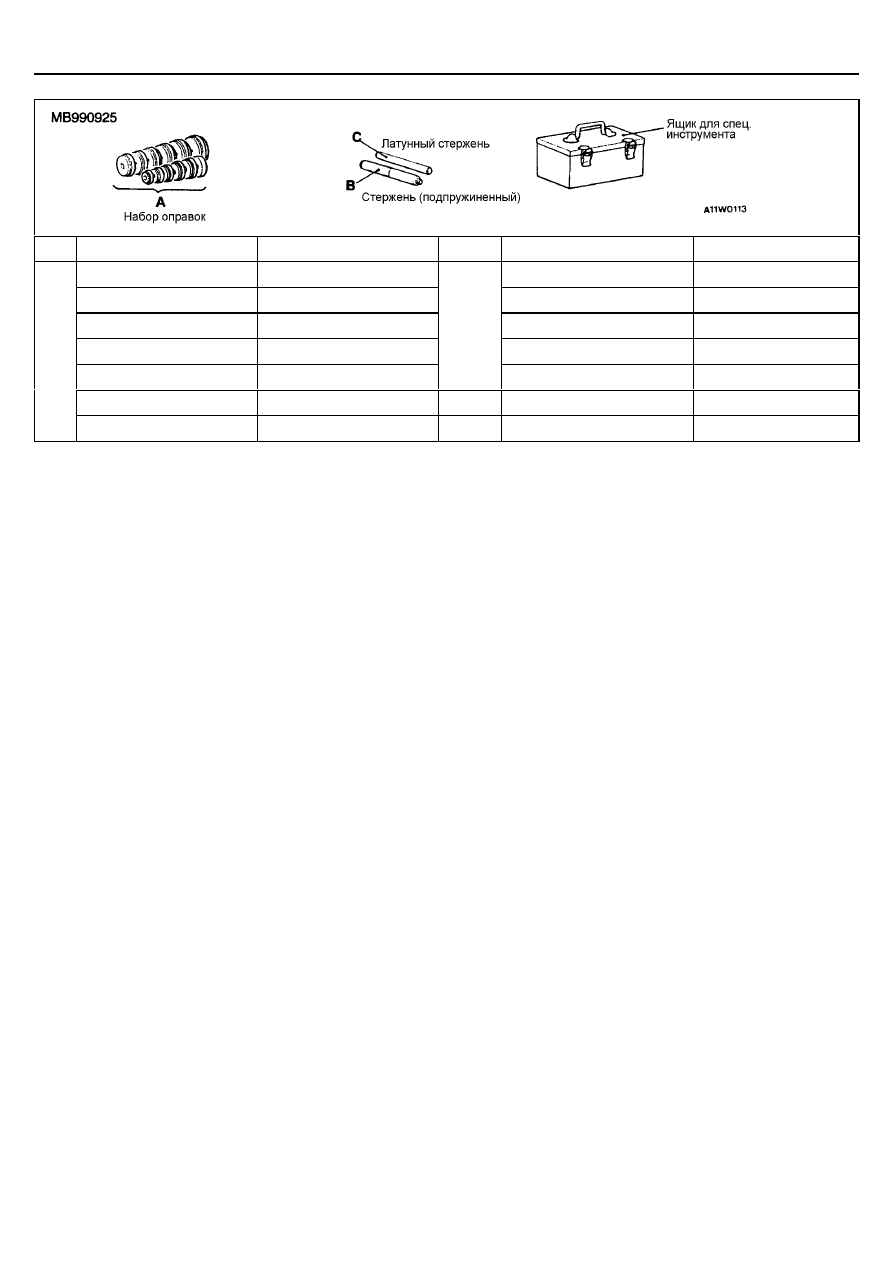

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-7

Инструмент

Номер

Название

Использование

МВ991171

А: МВ990819

В: МВ991170

Набор для измерения
высоты ведущей
шестерни главной
передачи
дифференциала

А: Набор для ведущей
шестерни

В: Цилиндрический
калибр

•



Проверка момента начала
вращения ведущей шестерни
главной передачи дифференциала

•



Измерение высоты ведущей
шестерни главной передачи
дифференциала

МВ990685

Динамометрический
ключ

МВ990326

Торцевая головка

•



Проверка момента начала
вращения ступицы переднего
колеса

•



Измерение момента начала
вращения ведущей шестерни
главной передачи дифференциала

МВ990802

Оправка для установки
подшипника

•



Запрессовка внутренней обоймы
переднего подшипника ведущей
шестерни главной передачи
дифференциала

•



Запрессовка внутренней обоймы
бокового подшипника
дифференциала

МВ990031 или
МВ990699

Оправка для установки
сальника ведущей
шестерни главной
передачи
дифференциала

Запрессовка сальника ведущей
шестерни главной передачи
дифференциала

МВ990813

Метчик

Для удаления остатков герметика

МВ990799

Спец. инструмент для
снятия и установки
шарового шарнира

Установка подшипника муфты
подключения переднего моста

МВ991168

Оправка для установки
сальника
дифференциала

Установка сальника муфты
подключения переднего моста

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-8

Инструмент

Номер

Название

Использование

МВ990890 или
МВ990891

Упор втулки задней
подвески

Установка подшипника муфты
подключения переднего моста

МD999547

Оправка для установки
сальника

Снятие опоры переднего
дифференциала <передней, задней
левой>

MD999570

Оправка для установки
переднего сальника
коленчатого вала

Снятие опоры переднего
дифференциала <задней правой>

МВ990947

Оправка втулки нижнего
рычага

Запрессовка опоры переднего
дифференциала <передней, задней
левой>

МВ990847

Упор для установки и
снятия втулки задней
подвески

МВ990981

Кольцо для установки и
снятия втулки опоры

Установка шестерни и подшипника
муфты подключения переднего моста

МВ991318

Оправка втулки нижнего
рычага

МВ991183

Оправка втулки

МВ990843

Оправка для снятия и
установки втулки тяги

Запрессовка опоры переднего
дифференциала <задней правой>

ПЕРЕДНИЙ МОСТ -

Специальные инструменты

26-9

Номер инструмента

Наружный диаметр, мм

Номер инструмента

Наружный диаметр, мм

МВ990926

39

МВ990933

63,5

МВ990927

45

МВ990934

67,5

МВ990928

49,5

МВ990935

71,5

МВ990929

51

МВ990936

75,5

МВ990930

54

А

МВ990937

79

МВ990931

57

В

МВ990938

-

А

МВ990932

61

С

МВ990939

-

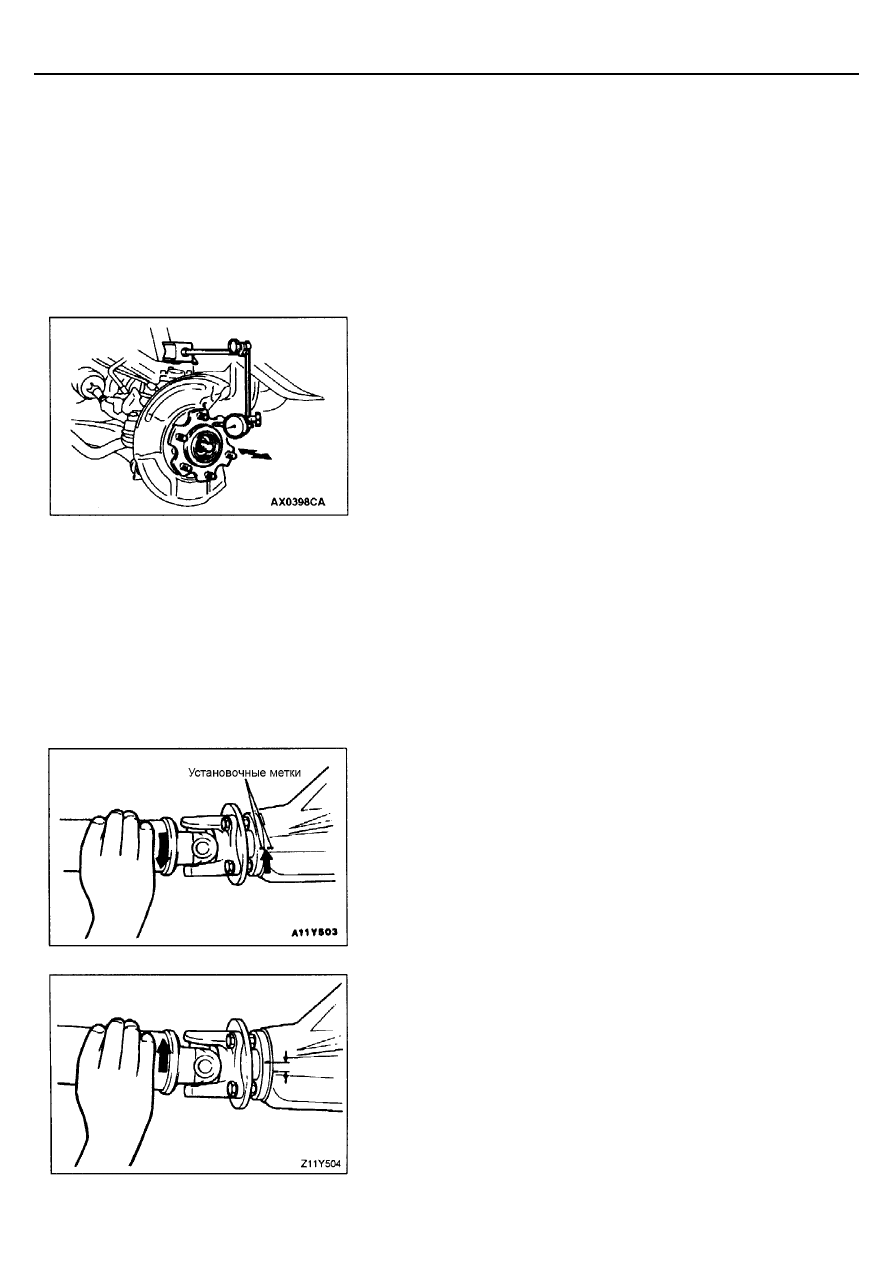

ПЕРЕДНИЙ МОСТ -

Технические операции на автомобиле

26-10

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА ОСЕВОГО ЗАЗОРА В
ПОДШИПНИКЕ СТУПИЦЫ ПЕРЕДНЕГО
КОЛЕСА

1.

Снимите суппорт и подвесьте его на проволоке.

2.

Снимите тормозной диск со ступицы переднего колеса.

3.

Установите индикатор часового типа как показано на рисунке, и затем
измерьте осевой зазор, перемещая ступицу в осевом направлении.
Максимально допустимое значение: 0 мм

4.

Если осевой зазор превышает предельно допустимое значение,
разберите ступицу переднего колеса и кулак и проверьте каждую
деталь отдельно. В случае повреждения подшипника ступицы,
замените ступицу переднего колеса в сборе.

ПРОВЕРКА ЛЮФТА ПЕРЕДНЕГО МОСТА

Если карданный вал повернуть от руки при выключенном зажигании LOCK
(OFF), привод переднего моста заблокирует передние колеса. Чтобы
избежать этого, следуйте указаниям ниже:
1.

Поверните ключ зажигания в положение LOCK (OFF), и затем
переключите рычаг раздаточной коробки в положение 2Н.
Внимание:
Не поддомкрачивайте автомобиль.

2.

Поверните карданный вал до появления щелчка.

3.

Поверните фланец карданного вала до упора по часовой стрелке.
Нанесите установочные метки на защитный чехол фланца карданного
вала и картер дифференциала.

4.

Поверните фланец карданного вала до упора против часовой стрелки,
и измерьте расстояние между установочными метками.
Максимально допустимое значение: 11 мм
