СЦЕПЛЕНИЕ -

Педаль сцепления

21-4

ПЕДАЛЬ СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Заключительная операция
Регулировка педали сцепления (см. стр. 21-2).

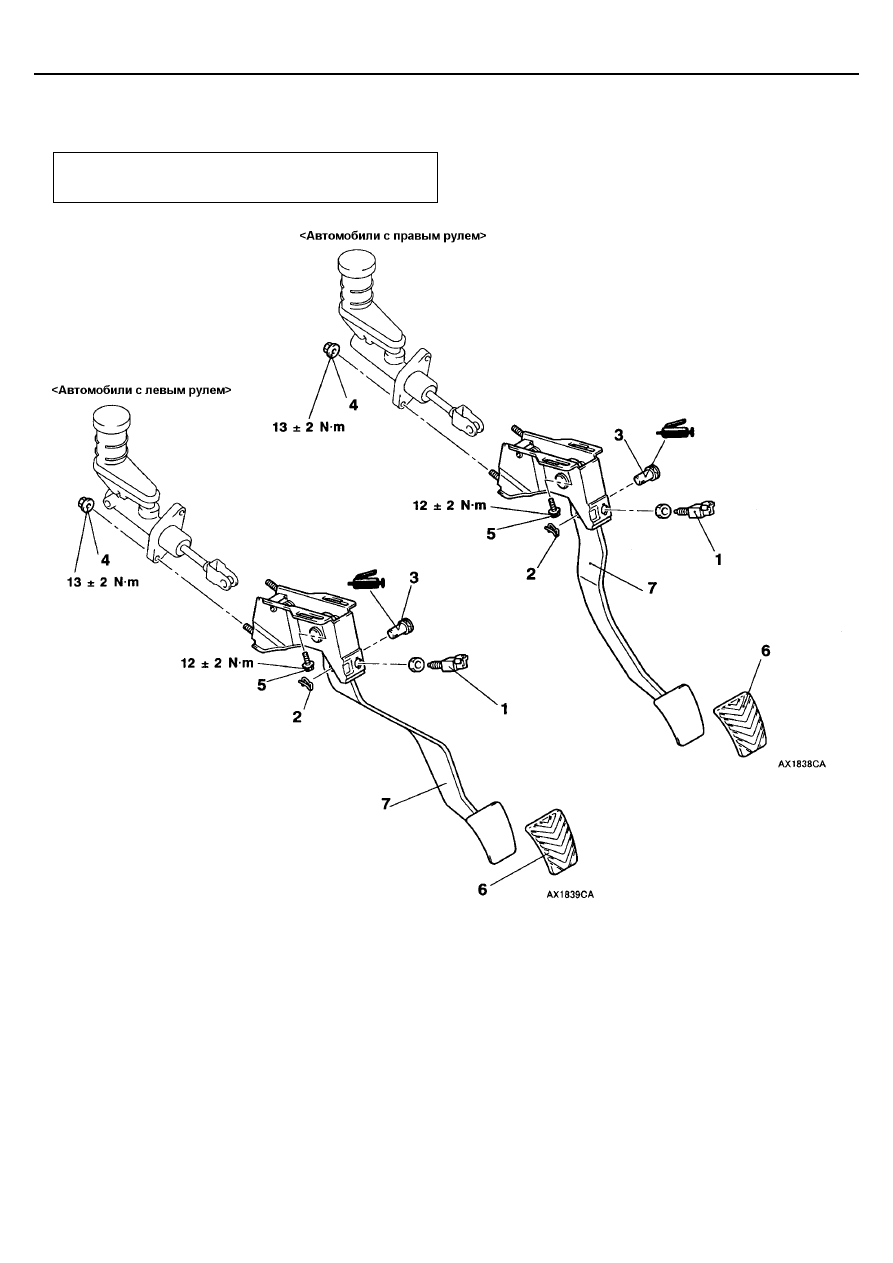

Последовательность снятия

•

  Кронштейн А (см. Главу 52А – Панель

приборов).

1. Датчик выключения сцепления

<автомобили с круиз-контролем>

2. Шплинт

3. Штифт с отверстием под шплинт
4. Гайка крепления главного цилиндра
5. Болт крепления кронштейна главного цилиндра
6. Накладка педали
7. Педаль сцепления в сборе

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-5

ГИДРОПРИВОД СЦЕПЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительная операция
Слив жидкости из гидропривода сцепления

Заключительные операции

•



Заливка жидкости в гидропривод сцепления

•



Прокачка гидропривода сцепления (см. стр. 21-3).

•



Регулировка педали сцепления (см. стр. 21-2).

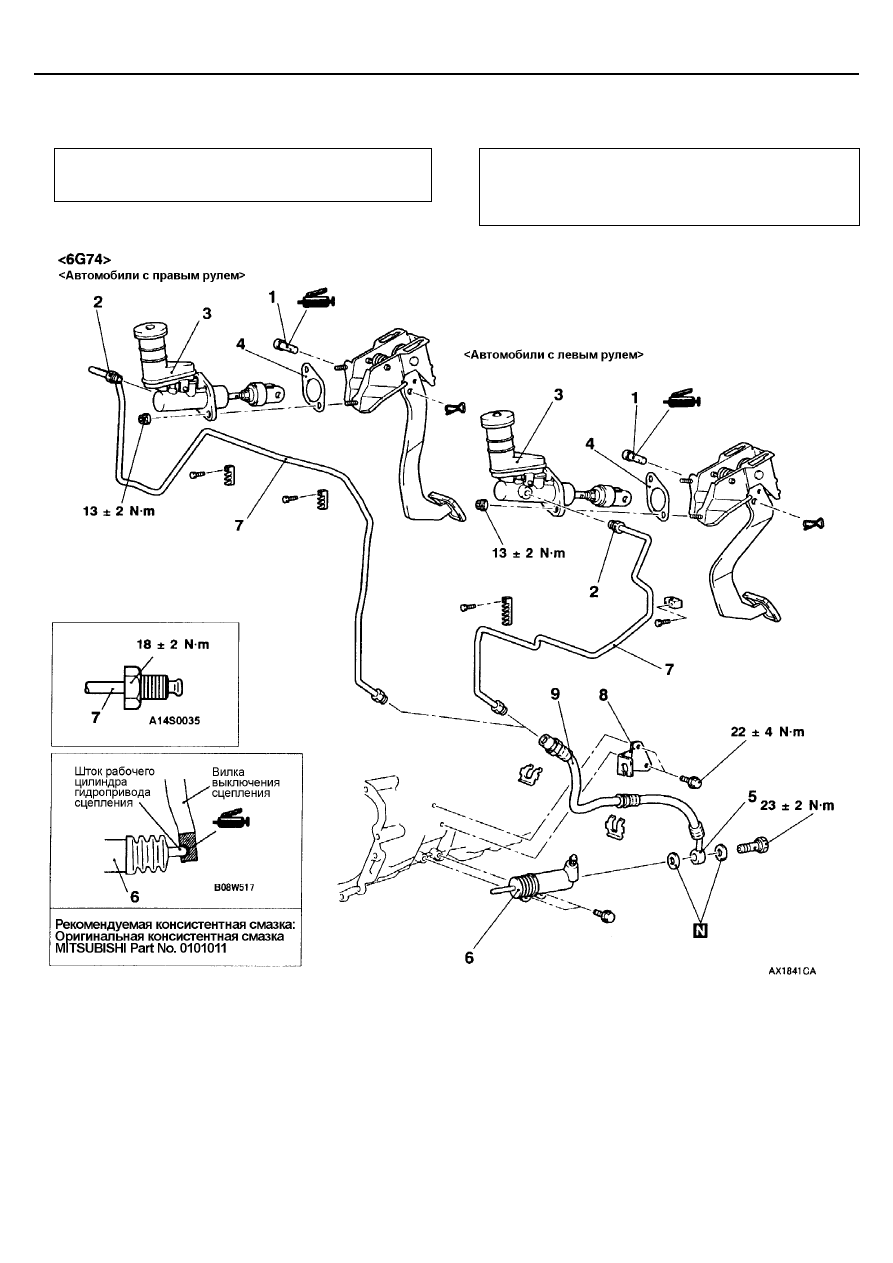

Последовательность снятия главного
цилиндра гидропривода сцепления в
сборе
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с

главным цилиндром гидропривода
сцепления

3. Главный цилиндр гидропривода

сцепления в сборе

4. Уплотнительная прокладка

Последовательность снятия рабочего цилиндра
гидропривода сцепления в сборе
5. Соединение трубки гидропривода сцепления с

рабочим цилиндром

6. Рабочий цилиндр гидропривода сцепления в

сборе

Последовательность снятия трубопроводов
7. Трубка гидропривода сцепления
8. Кронштейн фиксатора шланга
9. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-6

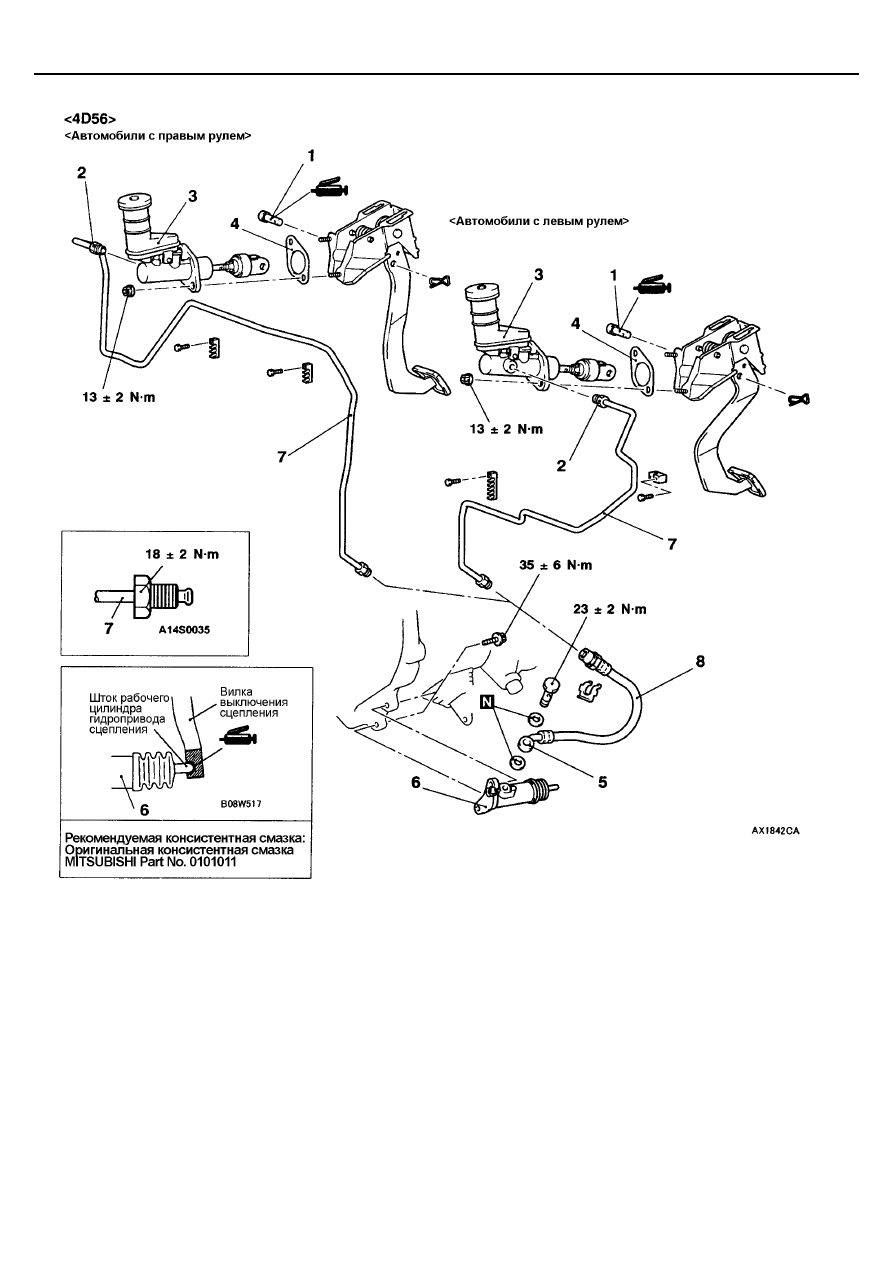

Последовательность снятия главного
цилиндра гидропривода сцепления в сборе
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с главным

цилиндром гидропривода сцепления

3. Главный цилиндр гидропривода сцепления

в сборе

4. Уплотнительная прокладка

Последовательность снятия рабочего
цилиндра гидропривода сцепления в сборе
5. Соединение трубки гидропривода

сцепления с рабочим цилиндром

6. Рабочий цилиндр гидропривода сцепления

в сборе

Последовательность снятия
трубопроводов
7. Трубка гидропривода сцепления
8. Шланг гидропривода сцепления

СЦЕПЛЕНИЕ -

Гидропривод сцепления

21-7

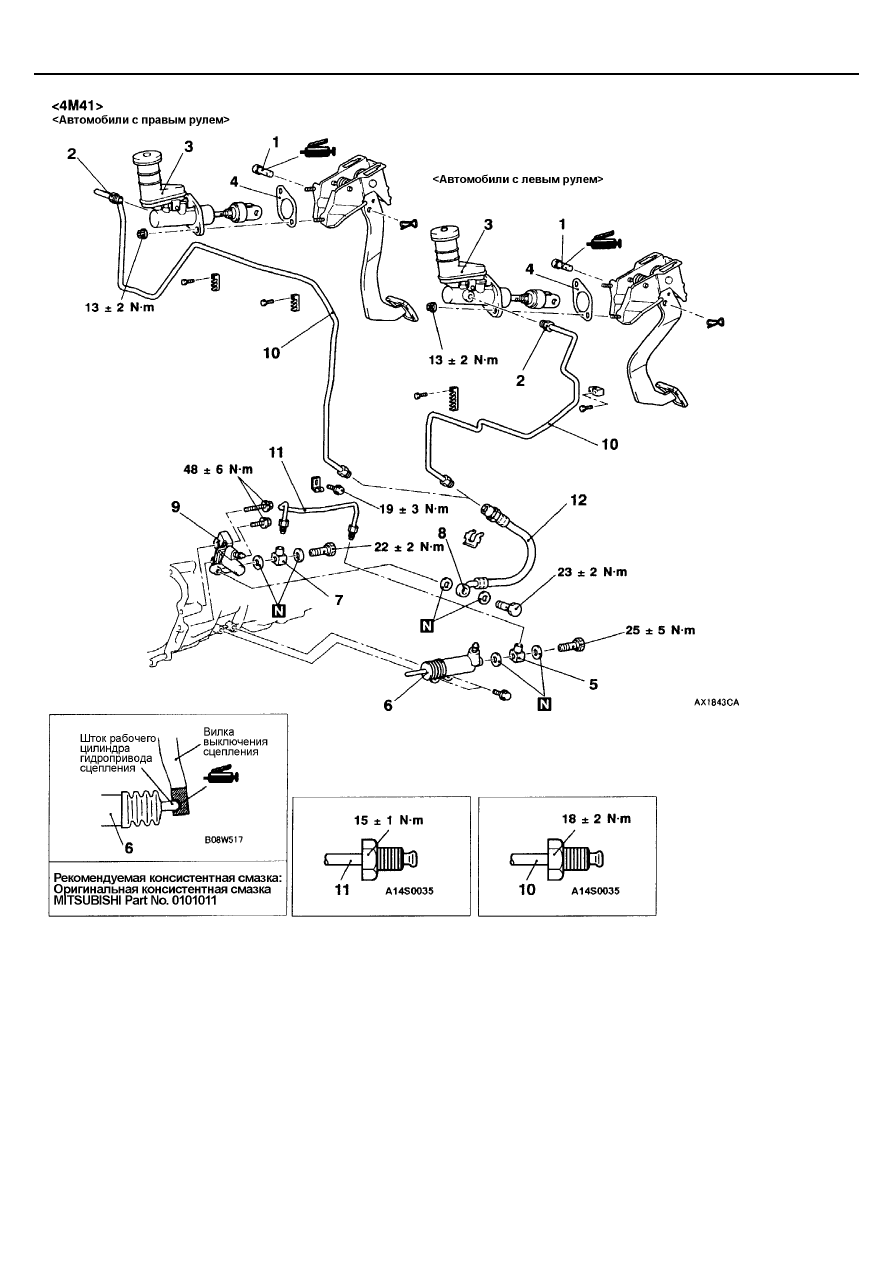

Последовательность снятия главного
цилиндра гидропривода сцепления в
сборе
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с

главным цилиндром гидропривода
сцепления
Штуцер гидропривода сцепления

3. Главный цилиндр гидропривода сцепления

в сборе

4. Уплотнительная прокладка

Последовательность снятия рабочего
цилиндра гидропривода сцепления в
сборе
5.  Муфта (перепускного болта)
6.  Рабочий цилиндр гидропривода сцепления

в сборе

Последовательность снятия
гидроаккумулятора гидропривода сцепления
7. Муфта (перепускного болта)
8. Соединение шланга гидропривода сцепления с

гидроаккумулятором гидропривода сцепления

9. Гидроаккумулятор гидропривода сцепления в

сборе

Последовательность снятия трубопроводов
10. Трубка гидропривода сцепления
11. Трубка гидропривода сцепления
12. Шланг гидропривода сцепления
