Mitsubishi Pajero (2001+). Руководство - часть 135

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система облегчения пуска

16-51

ПРОВЕРКА СВЕЧЕЙ НАКАЛИВАНИЯ

1.

Снимите пластину свечей накаливания.

2.

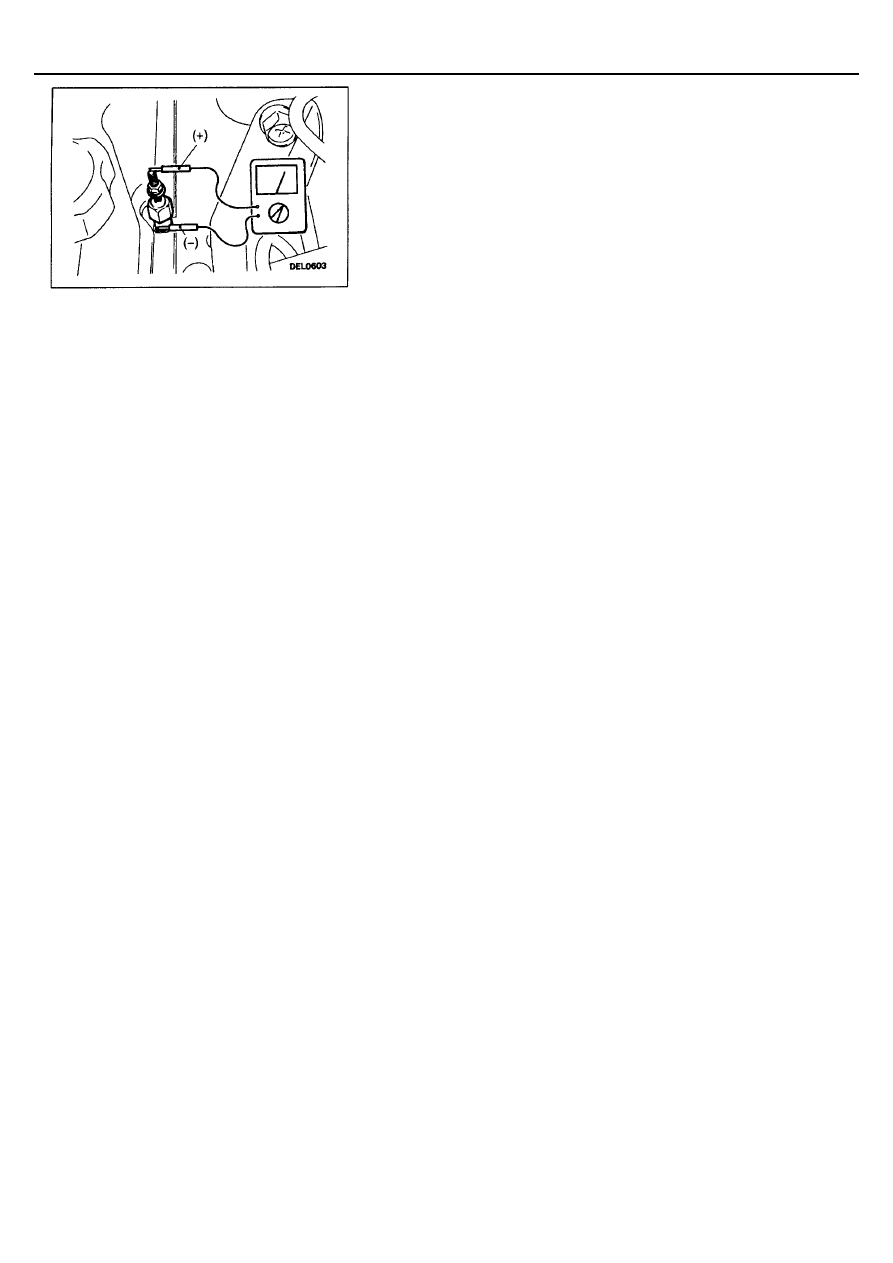

Измерьте сопротивление между выводами свечей накаливания и
корпусом.
Номинальное значение:

0,6 – 1,0 Ом (при 20

°°°°

С) <4D5>

Приблизительно 1,1 Ом (при 20

°°°°

С) <4М4>

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИЪ

См. ГЛАВУ 13В – Технические операции на автомобиле <4D5> или ГЛАВУ
13С - Технические операции на автомобиле <4М4>

ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ –

Система облегчения пуска

16-52

СВЕЧИ НАКАЛИВАНИЯ

СНЯТИЕ И УСТАНОВКА

Предварительная и заключительная операция
Снятие и установка трубки системы рециркуляции
отработавших газов (ERG) (см. ГЛАВУ 17.)

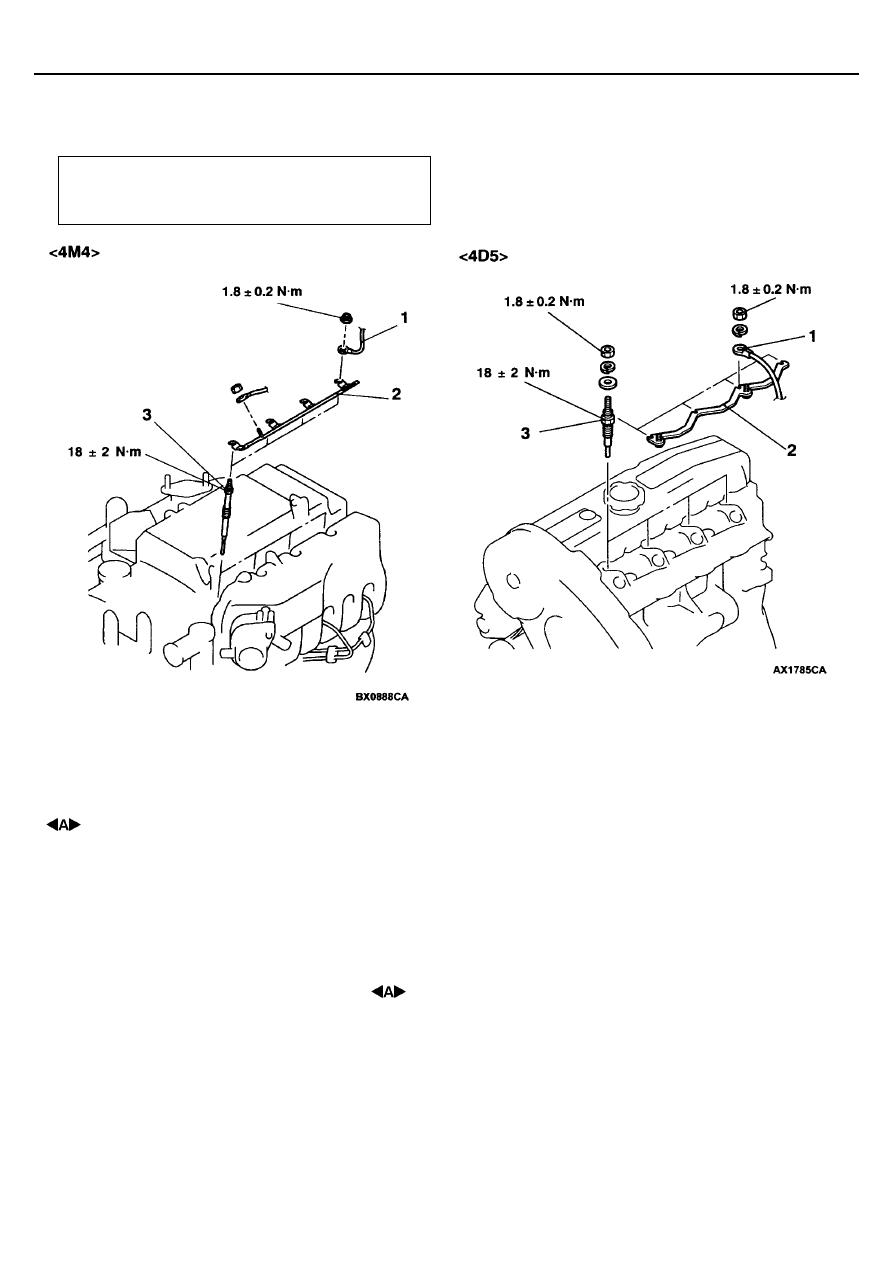

Последовательность снятия
1. Соединение разъема
2. Пластина свечей накаливания
3. Свеча накаливания

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ СВЕЧЕЙ НАКАЛИВАНИЯ

Керамическая часть свечей накаливания очень хрупкая. При снятии свечи
накаливания, сначала ослабьте ее затяжку при помощи свечного ключа,
пока в отверстии не останется один или более витков резьбы, затем
выверните свечу рукой.
Внимание
Не допускается повторное использование свечи накаливания,
которая упала с высоты 10 см. или выше.
