Mitsubishi Pajero (2001+). Руководство - часть 108





СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>

13D-6

10. Уложите на место напольный коврик; установите сидение второго

ряда, заднюю защитную накладку, анкерные болты наружного ремня
безопасности второго ряда сидений и винты крепления нижней
облицовки (см. ГЛАВУ 52А).

11. Установите верхнюю крышку и уплотнение, расположенное под

сидением второго ряда.

12. Установите сидение второго ряда.

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОПЛИВА

См. ГЛАВУ 54 – Комбинация приборов.

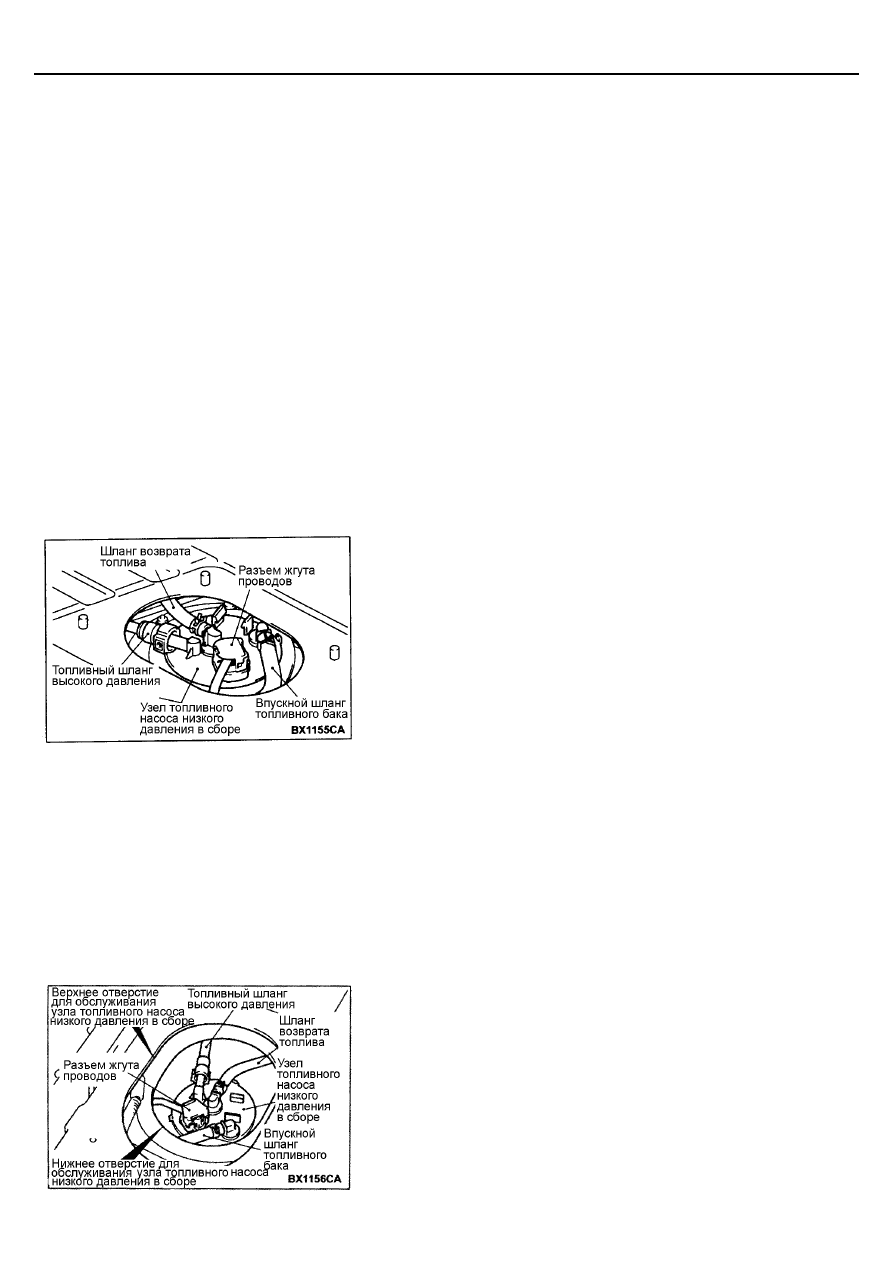

ЗАМЕНА УЗЛА ТОПЛИВНОГО НАСОСА НИЗКОГО
ДАВЛЕНИЯ
<КОРОТКОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Снимите переднюю защитную накладку и анкерный болт крепления
наружного ремня безопасности заднего сидения, затем поднимите
напольный коврик (см. ГЛАВУ 52А).

2.

Снимите крышку сервисного отверстия и уплотнение.

3.

Отсоедините разъем жгута проводов.

4.

Отсоедините топливный шланг высокого давления и другие
топливные шланги.

5.

Отверните гайки крепления и снимите узел топливного насоса низкого
давления.

6.

Установите узел топливного насоса низкого давления на место,
затяните гайки крепления номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

7.

Подсоедините топливный шланг высокого давления и другие
топливные шланги.

8.

Подсоедините разъем жгута проводов.

9.

Установите на место крышку сервисного отверстия и уплотнение.

10. Уложите на место напольный коврик и установите переднюю

защитную накладку и анкерный болт крепления наружного ремня
безопасности заднего сидения (см. ГЛАВУ 52А).

<ДЛИННОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Откиньте сидение второго ряда.

2.

Снимите крышку сервисного отверстия (верхнюю) и уплотнение.

3.

Снимите крышку сервисного отверстия (нижнюю) и уплотнение.

4.

Отсоедините разъем жгута проводов.

5.

Отсоедините топливный шланг высокого давления и другие
топливные шланги.

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>

13D-7

6.

Отверните гайки крепления и снимите узел топливного насоса низкого
давления в сборе.

7.

Установите узел топливного насоса низкого давления в сборе и
затяните гайки крепления номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

8.

Подсоедините топливный шланг высокого давления и другие
топливные шланги.

9.

Подсоедините разъем жгута проводов.

10. Установите крышку сервисного отверстия (нижнюю) и уплотнение.
11. Установите крышку сервисного отверстия (верхнюю) и уплотнение.
12. Установите на место сидение второго ряда.

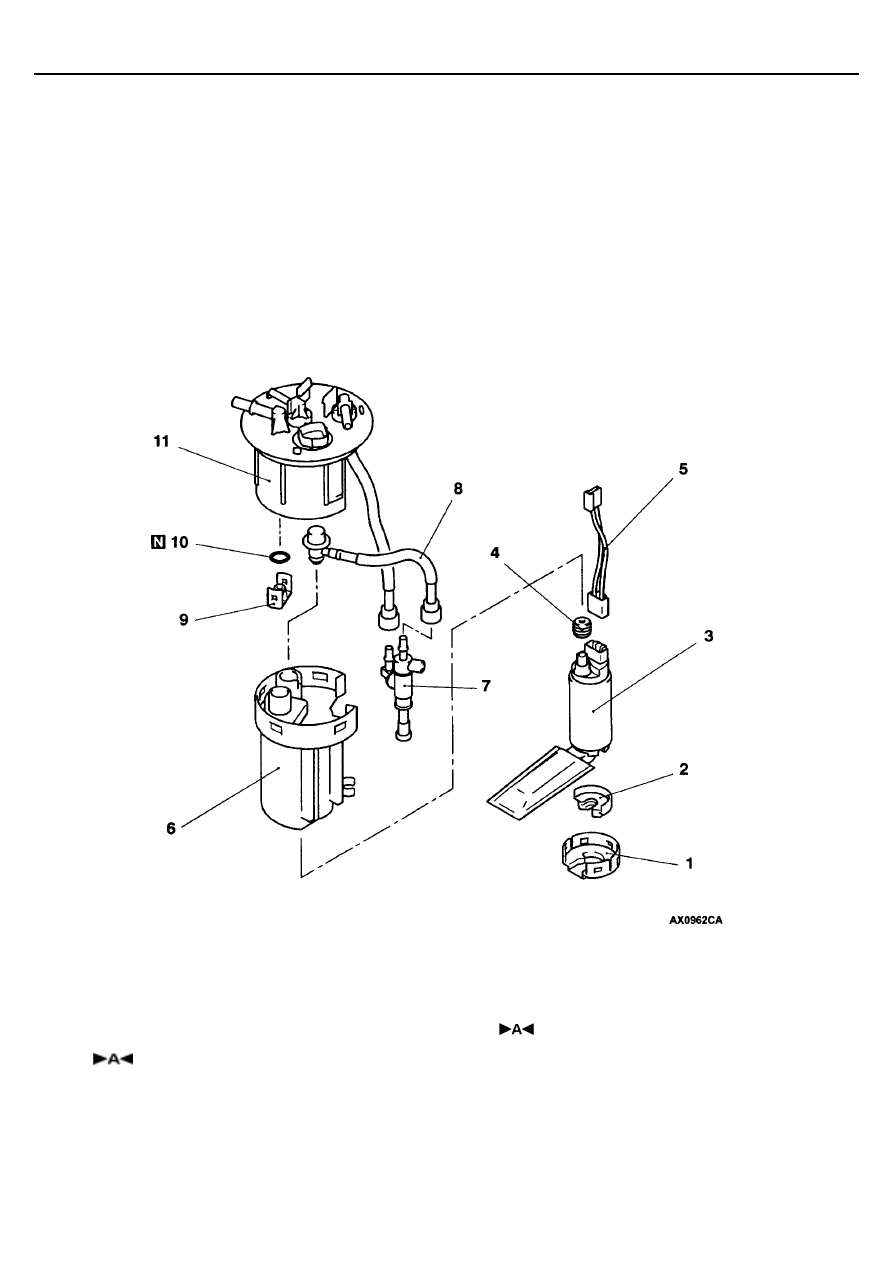

РАЗБОРКА И СБОРКА

УЗЕЛ ТОПЛИВНОГО НАСОСА НИЗКОГО ДАВЛЕНИЯ

Последовательность разборки:
1. Кронштейн топливного насоса низкого

давления

2. Подушка топливного насоса низкого

давления

3. Топливный насос низкого давления
4. Резиновая втулка
5. Жгут проводов топливного насоса

низкого давления

6. Корпус

7. Вспомогательный насос
8. Регулятор низкого давления топлива
9. Крышка
10. Кольцевая прокладка
11. Топливный фильтр высокого давления в

сборе

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>/ Топливный бак <4D5, 4M4>

13D-8

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

 УСТАНОВКА КОЛЬЦЕВОЙ ПРОКЛАДКИ /

РЕЗИНОВОЙ ВТУЛКИ

Нанесите топливо на кольцевую прокладку и на резиновую втулку, чтобы
не допустить их повреждения или скручивания при установке.

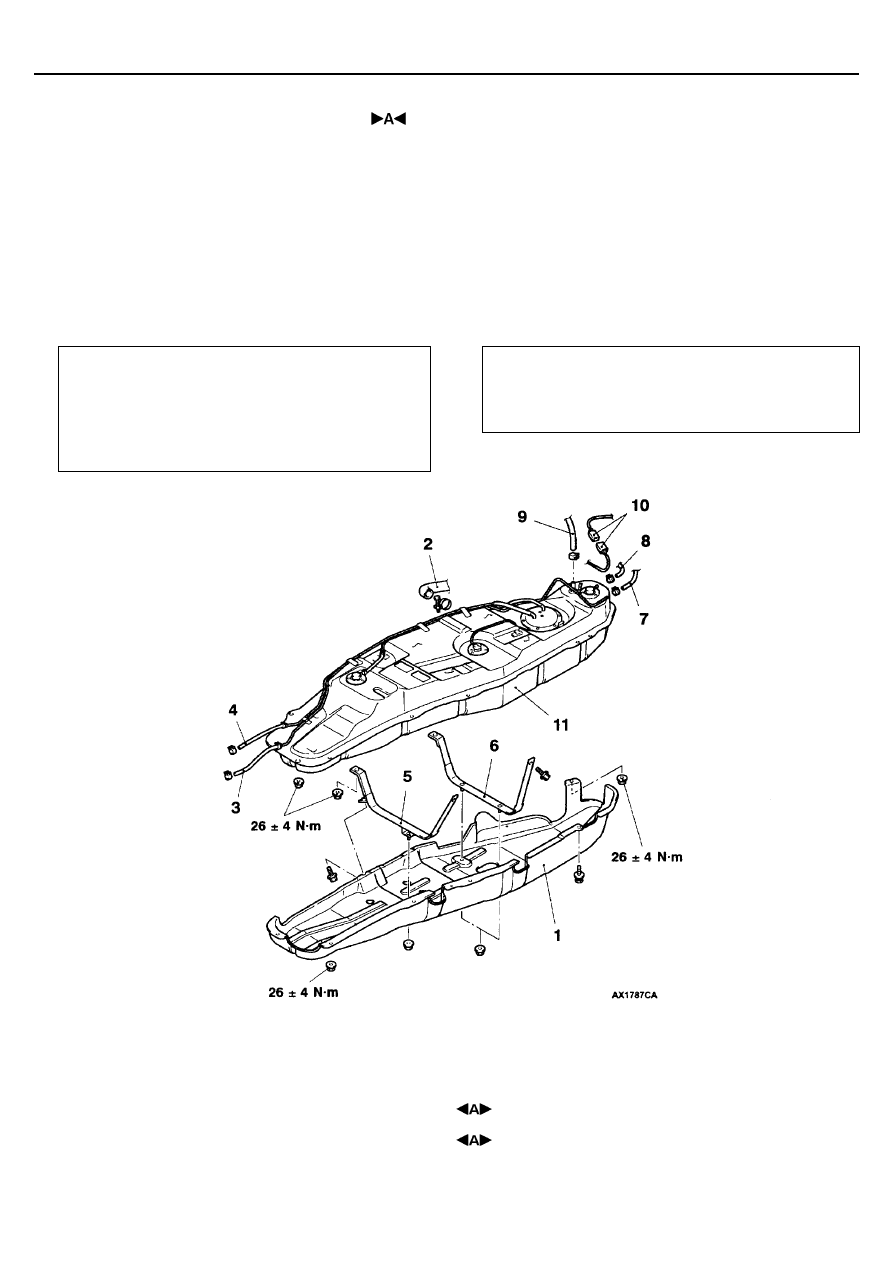

ТОПЛИВНЫЙ БАК
<АВТОМОБИЛИ С ДВИГАТЕЛЯМИ 4D5, 4M4>

СНЯТИЕ И УСТАНОВКА

Заключительные операции:



Центральная балка крепления трансмиссии в сборе
(см. ГЛАВУ 32)



Проверка герметичности топливной системы



Заполнение системы топливом

Предварительные операции:



Слив топлива из бака



Стравливание внутреннего давления топлива в
системе (см. ГЛАВУ 13А – Технические операции
на автомобиле)



Центральная балка крепления трансмиссии в
сборе (см. ГЛАВУ 32)

Последовательность снятия:
1. Нижний защитный кожух топливного бака
2. Соединение шланга заливной горловины

топливного бака

3. Соединение шланга возврата топлива
4. Соединение основного шланга топливного

бака

5. Передняя лента крепления топливного

бака

6. Задняя лента крепления топливного бака

7. Соединение шланга системы улавливания

паров топлива (В)

8. Соединение шланга системы улавливания

паров топлива (А)

9. Соединение шланга вентиляции топливного

бака

10. Соединение разъема жгута проводов

топливного бака

11. Топливный бак в сборе

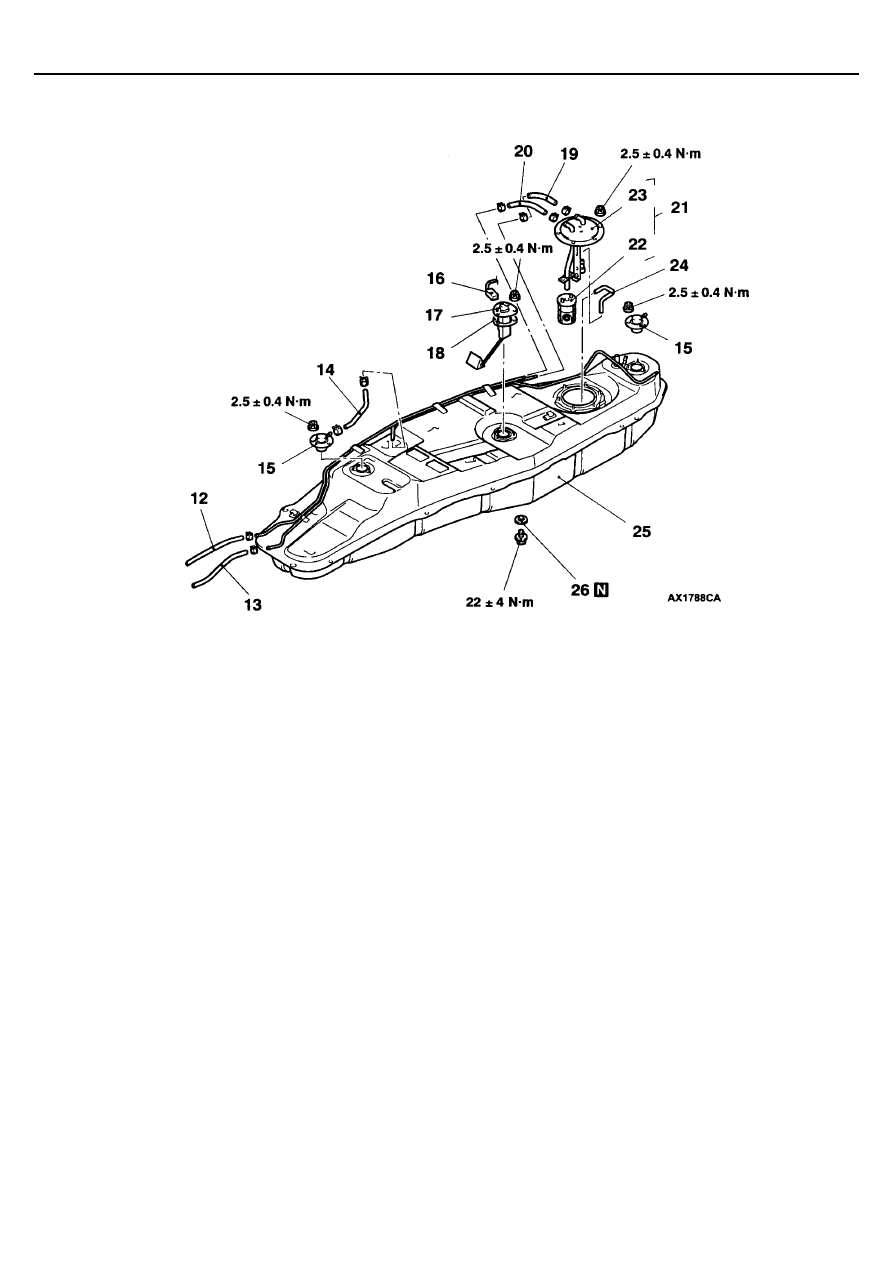

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <4D5, 4M4>

13D-9

12. Шланг возврата топлива
13. Основной топливный шланг
14. Шланг системы улавливания паров

топлива

15. Клапан в сборе
16. Жгут проводов топливного бака
17. Датчик уровня топлива
18. Уплотнение
19. Шланг возврата топлива

20. Основной топливный шланг
21. Узел топливного фильтра в сборе
22. Топливный фильтр
23. Трубка узла топливного фильтра в сборе
24. Впускной шланг топливного бака
25. Топливный бак
26. Прокладка
