Mitsubishi Pajero (2001+). Руководство - часть 106
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЯ <4М4> -
Топливный насос высокого
давления (ТНВД)
13С-57
ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ
СНЯТИЕ ТОПЛИВНОГО НАСОСА ВЫСОКОГО
ДАВЛЕНИЯ (ТНВД) В СБОРЕ
Совместите метку "0" на шкиве коленчатого вала с аналогичной меткой на
корпусе корпуса привода так, чтобы поршень первого цилиндра находился
в ВМТ конца такта сжатия.
ПРИМЕЧАНИЕ:

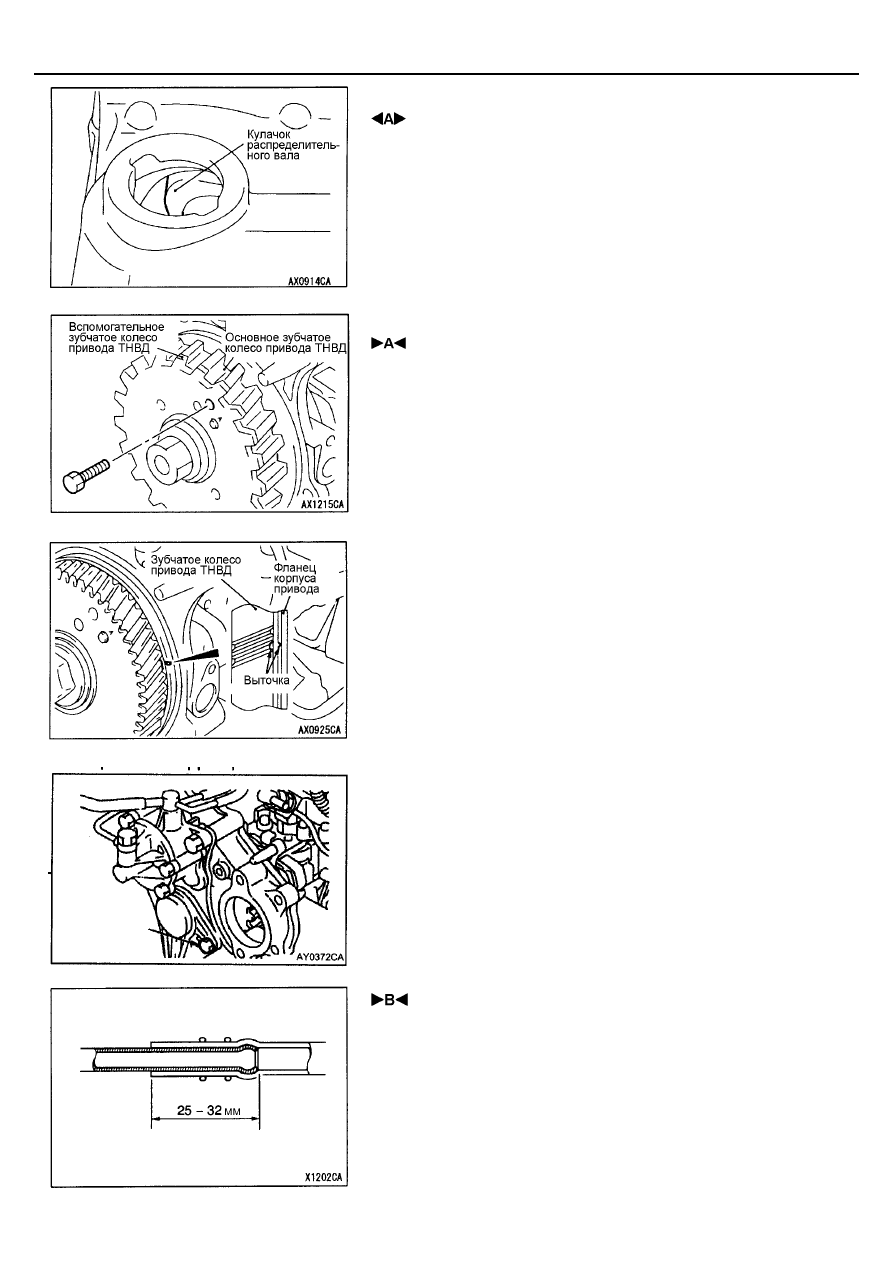

Снимите маслозаливную пробку. Если кулачок распределительного вала
находится в положении, показанном на рисунке, значит поршень первого
цилиндра находится в ВМТ конца такта сжатия.
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
УСТАНОВКА ТНВД В СБОРЕ
1.
Установите болт (М6 х16), как показано на рисунке, для того чтобы
удерживать вместе основное и вспомогательное зубчатые колеса
привода ТНВД.
ПРИМЕЧАНИЕ:
При снятии ТНВД или при замене зубчатых колес привода в сборе,
этот болт устанавливается заранее.
2.
Убедитесь в том, что поршень первого цилиндра находится в ВМТ
конца такта сжатия.
3.
Совместите выточку на зубчатом колесе привода ТНВД с выточкой на
фланце корпуса привода для правильной установки ТНВД на
двигатель.
ПРИМЕЧАНИЕ:
В результате установки ТНВД в сборе на двигатель, профиль
зубчатого колеса привода ТНВД смещает выточку на зубчатом колесе
ТНВД относительно выточки на фланце корпуса привода в сторону
запаздывания на один зуб.
4.
Выверните сливную пробку.
5. Выверните установленный на этапе 1 болт через установочное
отверстие сливной пробки.
6. Заверните сливную пробку.
(Внесены изменения согласно SERVICE BULLETIN MSB-00E11-503.)

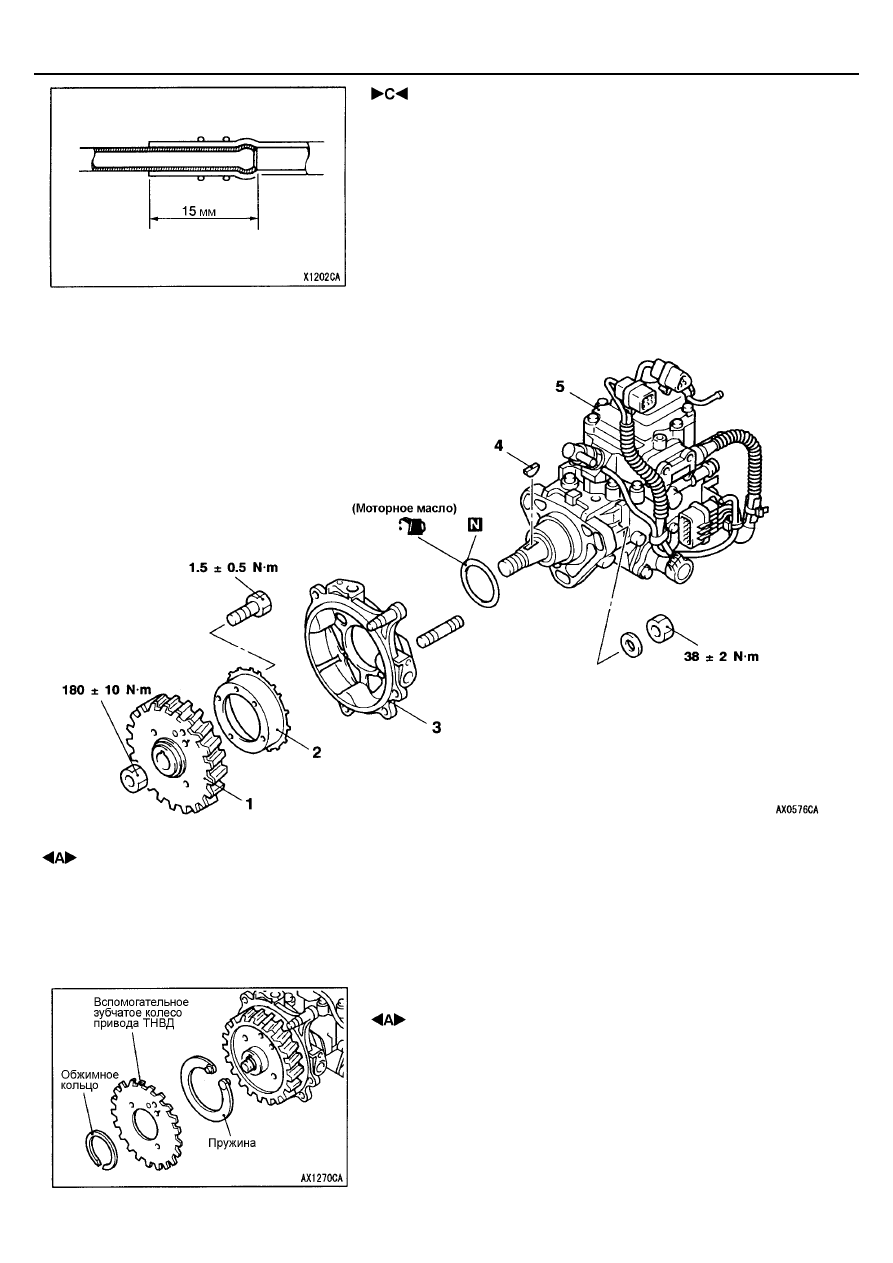

УСТАНОВКА ОСНОВНОГО ТОПЛИВНОГО
ШЛАНГА/ШЛАНГА ВОЗВРАТА ТОПЛИВА В БАК
Наденьте основной шланг или шланг возврата топлива на топливную
трубку, как показано на рисунке, с соблюдением указанного размера.
Сливная
пробка
