ОБЩАЯ ИНФОРМАЦИЯ

Топливный бак расположен под полом позади задних
сидений.
Узел топливного насоса состоит из топливного насоса
низкого давления, топливного фильтра и регулятора
низкого давления топлива.
Клапан в сборе состоит из клапана отсечки
топливоподачи, который предотвращает вытекание
топлива в случае аварии и двух - ходового клапана,
который регулирует давление топлива внутри топливного
бака.

Топливный шланг высокого давления быстросъемного
типа.

ТОПЛИВНЫЙ БАК < АВТОМОБИЛИ С ДВИГАТЕЛЕМ 6G7>

СНЯТИЕ И УСТАНОВКА

Заключительные операции:

•



Центральная балка крепления трансмиссии в сборе
(см. ГЛАВУ 32)

•



Проверка герметичности топливной системы

•



Заполнение системы топливом

Предварительные операции:

•



Слив топлива

•



Стравливание давления из топливной линии
(см. ГЛАВУ 13А – Технические операции на
автомобиле)

•



Центральная балка крепления трансмиссии в
сборе (см. ГЛАВУ 32)

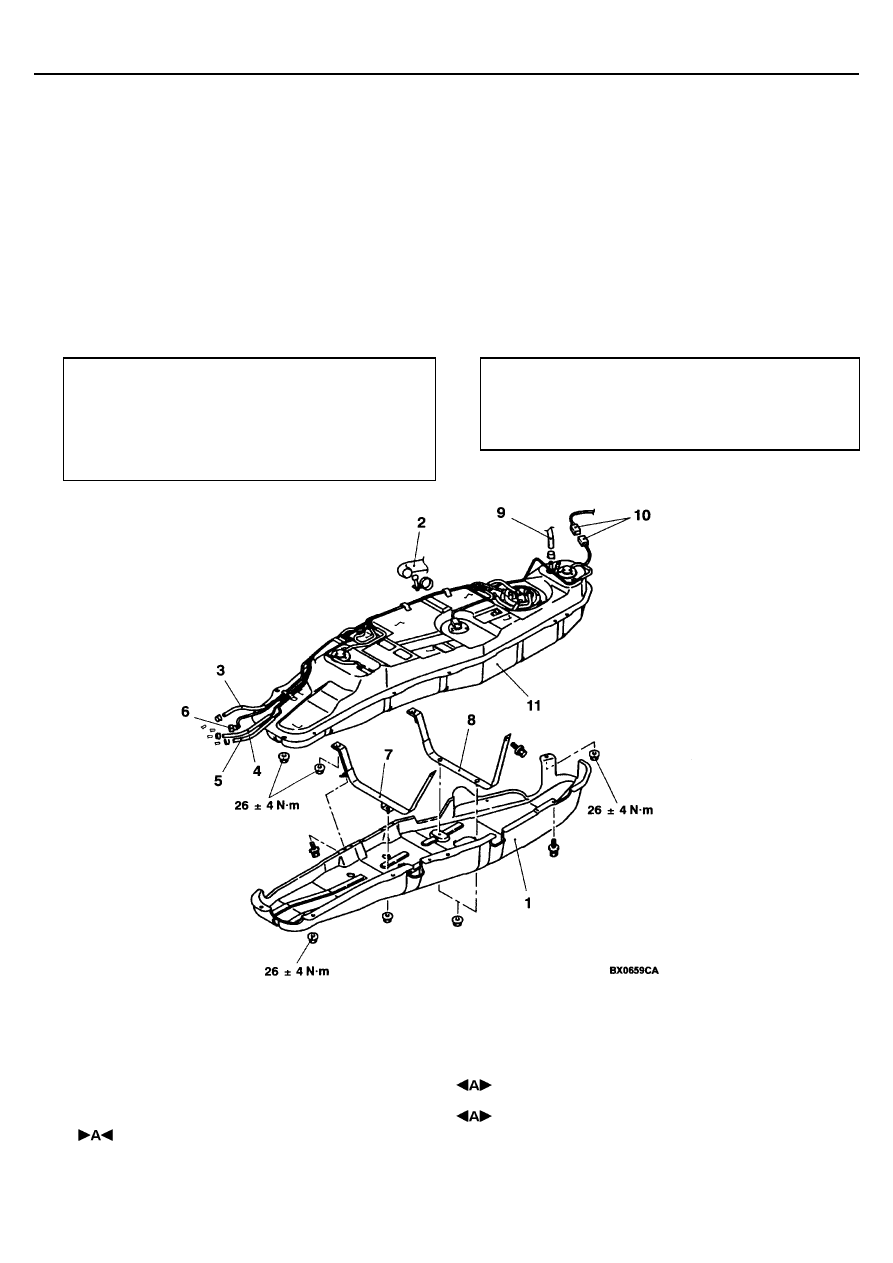

Последовательность снятия:
1. Нижний защитный кожух топливного бака
2. Соединение шланга заливной горловины

топливного бака

3. Соединение шланга возврата топлива
4. Соединение шланга системы улавливания

паров топлива

5. Соединение шланга возврата топлива
6. Соединение топливного шланга высокого

давления

7. Передняя лента крепления топливного бака
8. Задняя лента крепления топливного бака
9. Соединение шланга системы вентиляции

топливного бака

10. Соединение разъема жгута проводов

топливного бака

11. Топливный бак в сборе

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>

13D-3

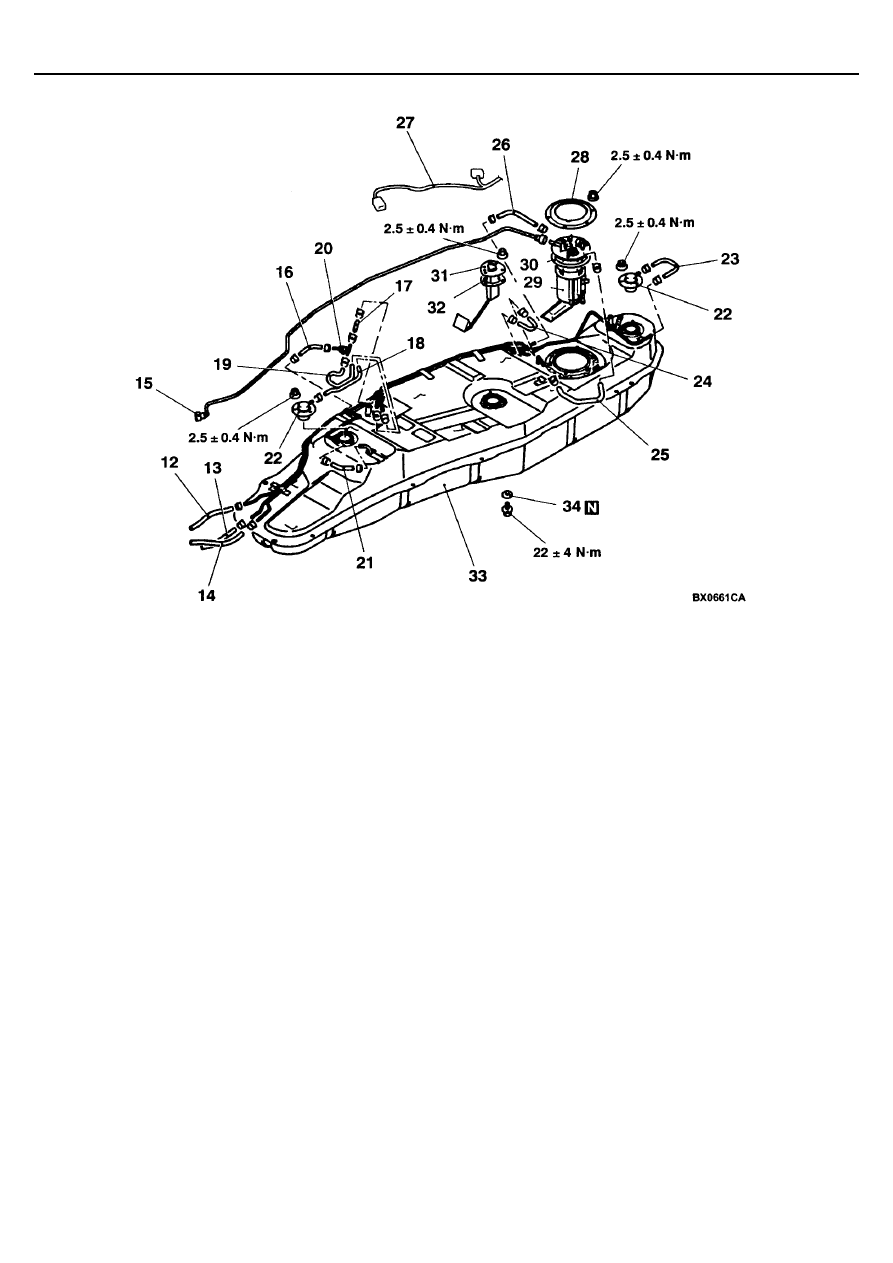

12. Шланг возврата топлива
13. Шланг системы улавливания паров

топлива

14. Шланг возврата топлива
15. Топливный шланг высокого давления
16. Шланг системы улавливания паров

топлива

17. Шланг системы улавливания паров

топлива

18. Шланг системы улавливания паров

топлива

19. Шланг системы улавливания паров

топлива

20. Обратный клапан топливного бака
21. Шланг топливного бака
22. Клапан в сборе
23. Шланг системы улавливания паров

топлива

24. Шланг системы улавливания паров топлива
25. Впускной шланг топливного бака
26. Шланг возврата топлива
27. Жгут проводов топливного бака
28. Прижимная пластина
29. Узел топливного насоса низкого давления

в сборе

30. Уплотнение
31. Датчик уровня топлива
32. Уплотнение
33. Топливный бак
34. Прокладка

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>

13D-4

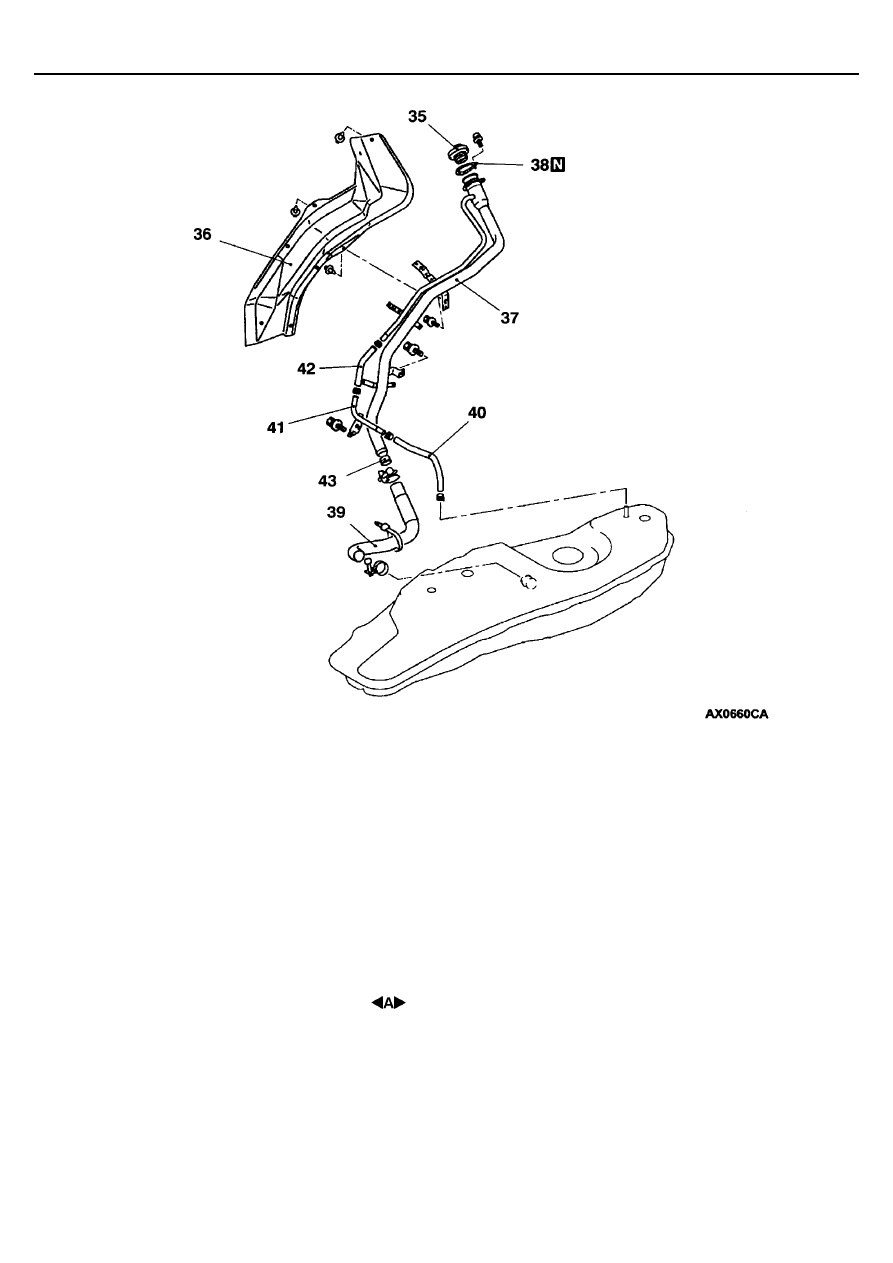

35. Крышка заливной горловины

топливного бака

36. Защита шланга заливной горловины

топливного бака

37. Заливная горловина топливного бака
38. Прокладка заливной горловины

топливного бака

39. Шланг топливозаливной горловины

40. Шланг системы вентиляции
41. Трубка системы вентиляции
42. Шланг системы вентиляции
43. Клапан отсечки

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА ВЕНИЛЯЦИИ

ТОПЛИВНОГО БАКА / ЭЛЕКТРИЧЕСКИХ РАЗЪЕМОВ
ТОПЛИВНОГО БАКА

Опустите топливный бак так, чтобы иметь возможность отсоединить шланг
вентиляции топливного бака и разъемы жгутов проводов топливного бака.

СИСТЕМА ТОПЛИВОПОДАЧИ -

Топливный бак <6G7>

13D-5

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА ТОПЛИВНОГО ШЛАНГА ВЫСОКОГО

ДАВЛЕНИЯ

Внимание:
Установите на место и защелкните быстросъемное соединение
топливного шланга высокого давления, затем слегка потяните шланг
на себя, чтобы убедиться, что соединение надежно закреплено.
Соединение имеет свободный ход около 3 мм.

ПРОВЕРКА

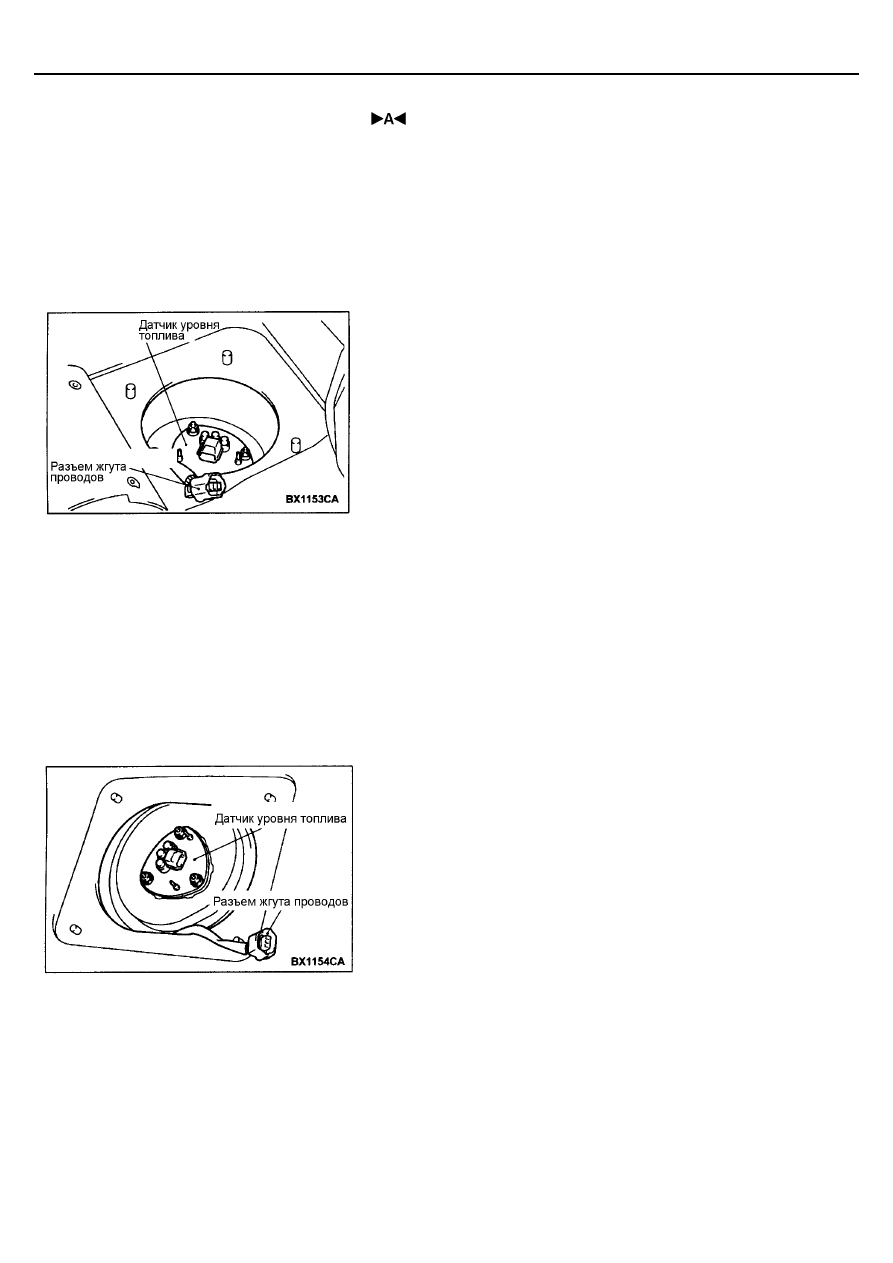

ЗАМЕНА ДАТЧИКА УРОВНЯ ТОПЛИВА
<КОРОТКОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Сдвиньте вперед сидение водителя вперед, откиньте напольный
коврик над сервисным отверстием.

2.

Снимите крышку сервисного отверстия и уплотнение.

3.

Отсоедините разъем жгута проводов.

4.

Отверните гайки крепления и снимите датчик уровня топлива.

5.

Установите датчик уровня топлива и затяните гайки крепления
номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

6.

Подсоедините разъем жгута проводов.

7.

Поставьте на место крышку сервисного отверстия и уплотнение.

8.

Закройте крышку сервисного отверстия ковриком пола и верните на
место сидение водителя.

<ДЛИННОБАЗНАЯ МОДЕЛЬ АВТОМОБИЛЯ>

1.

Откиньте сидение второго ряда.

2.

Снимите верхнюю крышку и уплотнение, расположенное под
сидением второго ряда.

3.

Снимите сидение второго ряда, заднюю защитную накладку, анкерные
болты для наружного ремня безопасности второго ряда сидений и
винты крепления нижней облицовки. Поднимите напольный коврик
(См. ГЛАВУ 52А).

4.

Снимите крышку сервисного отверстия и уплотнение, расположенные
между рядами передних и задних сидений.

5.

Отсоедините разъем жгута проводов.

6.

Отверните гайки крепления и снимите датчик уровня топлива.

7.

Установите датчик уровня топлива и затяните гайки крепления
номинальным моментом.

Номинальный момент: 2,5

±±±±

 0,4 Н

⋅⋅⋅⋅

м

8.

Подсоедините разъем жгута проводов.

9.

Установите на место крышку сервисного отверстия и уплотнение,
расположенное между рядами передних и задних сидений.
