ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-61

Код № C1046 Превышено время фазы управления датчиком скорости ПЛ колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ

ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ASC-ECU

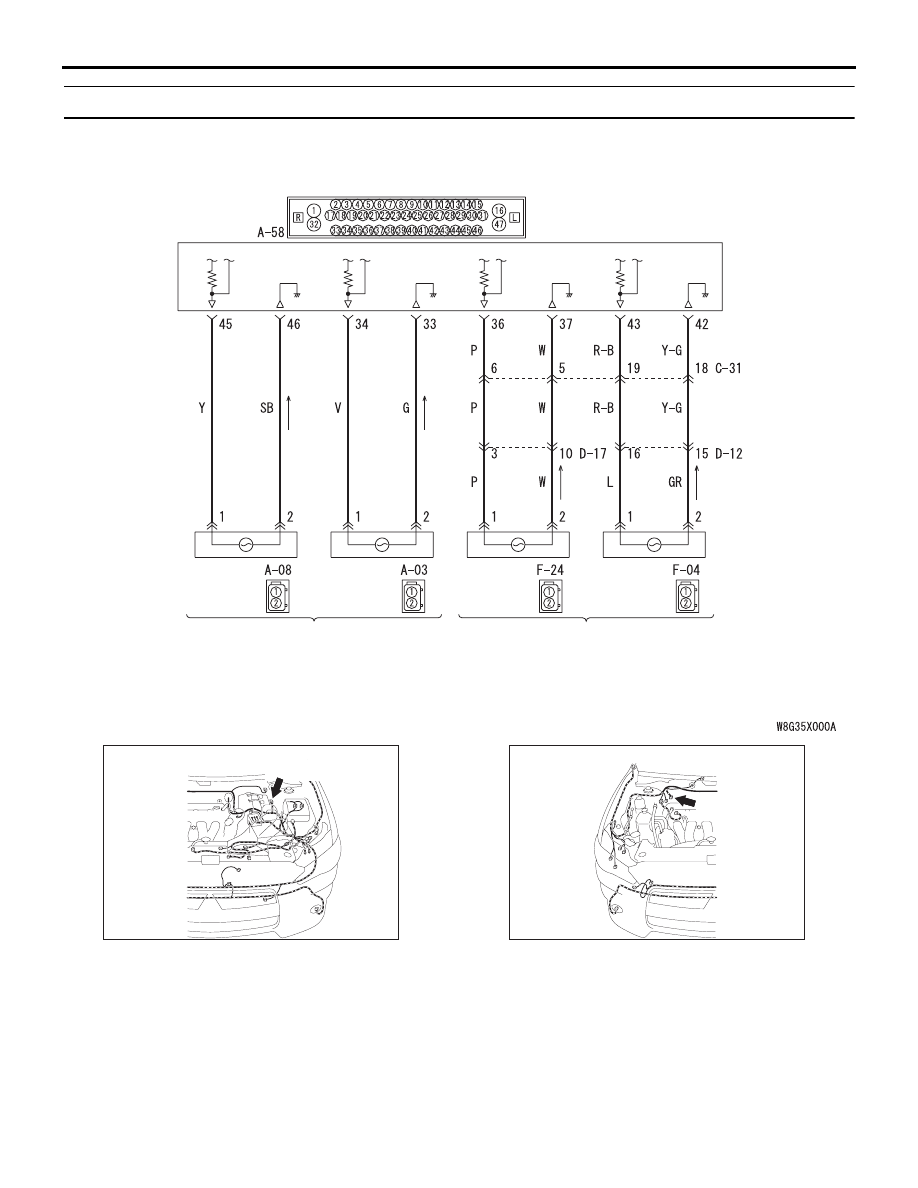

Цепь датчика скорости вращения колеса

A-08 (B)

Разъем: A-08

AV

AC612690

A-58 (B)

Разъем: A-58

AW

AC612691

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-62

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Этот код диагностики выдается при обнаружении
одной из перечисленных ниже неисправностей:

• Если давление тормозной жидкости слишком

долго остается низким.

• Если давление тормозной жидкости

поддерживается в течение долгого времени.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или

разъемы

• Внешние шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ECU ASC

• Слишком большое расстояние между датчиком

скорости колеса и задающим диском.

• Налипание инородных материалов на датчик

скорости колеса

• Налипание инородных материалов на

задающий диск

• Неисправность подшипника колеса

• Ненадлежащая установка датчика скорости

колеса

• Деформация задающего диска

• Нарушение рисунка намагниченности

задающего диска

• Выкрашивание зубьев задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(см. ГРУППА 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1046?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Диагностический код M.U.T.-III
Проверить, выдаются ли также коды диагностики
№ C100A, C1011, C1014, и C1041.

Q: Выдаются ли также коды диагностики № C100A,

C1011, C1014, и C1041?
ДА :

Провести диагностику по
соответствующим кодам диагностики
и перейти к Шагу 5.

НЕТ :

Переход к Шагу 4.

ШАГ 4. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №01: Датчик скорости ПЛ

колеса

Q: Результаты проверки в норме?

ДА :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

НЕТ :

Переход к Шагу 5.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-63

ШАГ 5. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой», а также между
клеммой заземления № 46 и «массой».

НОРМА: 1 В или меньше

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход

к Шагу 7.

ШАГ 6. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 46 и «массой».

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 9.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход

к Шагу 7.

ШАГ 7. Проверка разъема: разъем ASC-ECU
A-58, разъем датчика скорости <ПЛ> колеса
A-08

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

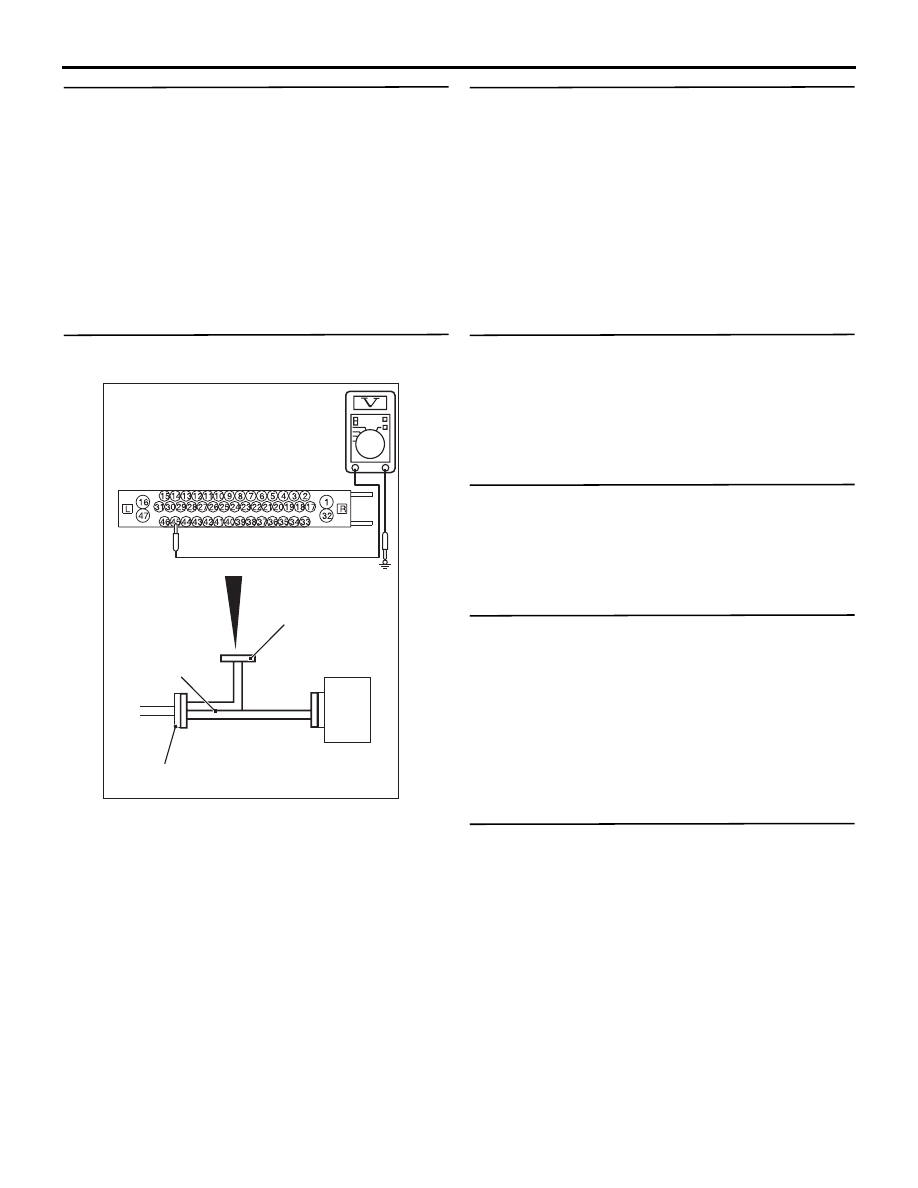

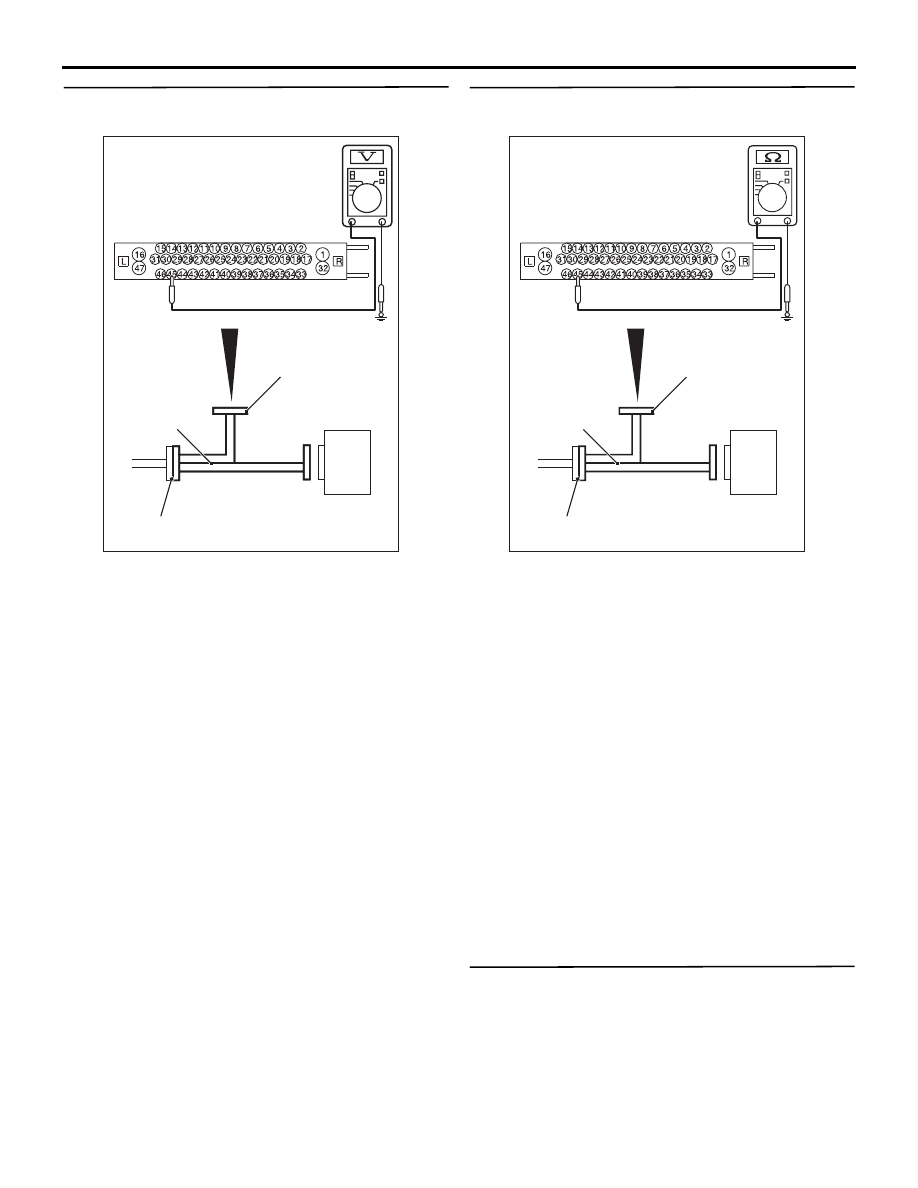

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CY

AC606869

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CZ

AC606869

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-64

ШАГ 8. Проверка жгута электропроводки
между клеммой № 45 разъема ASС-ECU A-58
и клеммой №1 разъема датчика скорости
<ПЛ> колеса A-08, а также между клеммой №
46 разъема ASC-ECU A-58, и клеммой № 2
разъема датчика скорости <ПЛ> колеса A-08.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ПЛ> колеса.

Q: Результаты проверки в норме?

ДА :

Заменить датчик скорости <ПЛ> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 9. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASС-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASС (MB991997),
к разъемам со стороны ASC-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой».

НОРМА: Приблизительное напряжение
аккумуляторной батареи

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 10.

НЕТ :

Переход к Шагу 12.

ШАГ 10. Проверка жгута электропроводки
между клеммой № 45 разъема ASС-ECU A-58
и клеммой №1 разъема датчика скорости
<ПЛ> колеса A-08, а также между клеммой №
46 разъема ASC-ECU A-58, и клеммой № 2
разъема датчика скорости <ПЛ> колеса A-08.

• Проверить наличие обрыва в цепи датчика

скорости <ПЛ> колеса.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как
единого узла
См.

Стр.35C-177

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 13.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: разъем A-58
ASC-ECU

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 16.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ПЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 14.

НЕТ :

Установить датчик скорости колеса
правильно.

ШАГ 14. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ПЛ> колеса. (См. ГРУППА 26

−

 Обслуживание

на машине

Стр.26-5

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 15.

НЕТ :

Заменить подшипник колеса.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

BL

AC606870
