ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-53

Код № C1035 Общий контроль датчика скорости ЗП колеса

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлена любая из перечисленных
ниже ошибок, ASC-ECU выдает соответствующий
код диагностики.

• Отсутствие сигнала от датчика скорости

колеса

• Значение сигнала датчика скорости колеса

все время очень низкое.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Слишком большое расстояние между датчиком

скорости колеса и задающим диском

• Налипание инородных материалов на датчик

скорости колеса

• Неисправность подшипника колеса

• Деформация задающего диска

• Налипание инородных материалов на

задающий диск

• Неисправность датчика скорости колеса

• Ненадлежащая установка датчика скорости

колеса

• Неисправность ECU ASC

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

Прошлая неисправность

• Если помимо этого также присутствует код №

C102B, следует выполнять диагностику,
уделяя особое внимание неисправностям
жгута электропроводки и разъемам на участке
между ASC-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00

− Что делать с периодическими

неисправностями

Стр.00-15

).

• Если код диагностики № C102B не выявлен,

могут присутствовать следующие условия:

• Пробуксовка некоторых колес

• Вращайте только два колеса на

вращающемся испытательном барабане

• Неустойчивое положение транспортного

средства

• Внешние шумовые помехи

• Машина двигалась при включенном

стояночном тормозе.

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-54

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1035?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Диагностический код M.U.T.-III
Убедитесь в том, что диагностический код №
C102B также зарегистрирован.

Q: Зарегистрирован ли также код диагностики

№ C102B?
ДА :

Провести диагностику по коду № C102B
(См.

Стр.35C-22

).

НЕТ :

Переход к Шагу 4.

ШАГ 4. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ЗП>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ :

Установить датчик скорости колеса
правильно.

ШАГ 5. Проверка датчика скорости колеса как
единого узла
См.

Стр.35C-177

.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 6.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 6. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗЛ> колеса (См. ГРУППА 27

 Обслуживание на

машине

Стр.27-2

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 7.

НЕТ :

Заменить узел ступицы заднего колеса.

ШАГ 7. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 8. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость не
менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1035?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика поворота рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости, чтобы повторно установить
нулевую точку для ASC-ECU
(см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

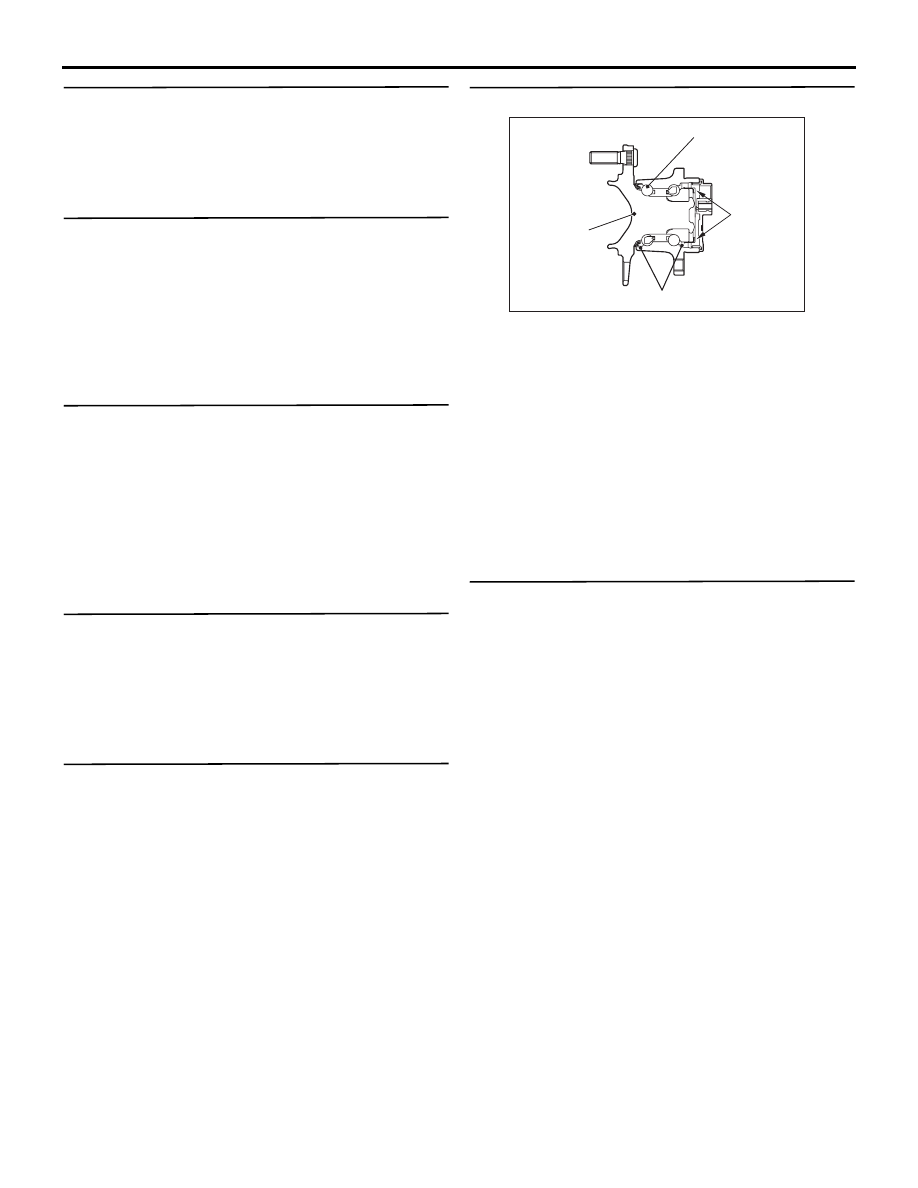

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-55

Код № C1041 Отклонения в периодическом сигнале датчика скорости ПЛ колеса

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлены какие-либо периодические
спады, ASC-ECU выдает соответствующий код
диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подшипника колеса

• Деформация задающего диска

• Выкрашивание зубьев задающего диска

• Налипание инородных материалов на

задающий диск

• Неисправность ECU ASC

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C1041?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ПЛ> колеса (См. ГРУППА 26

 Обслуживание на

машине

Стр.26-5

.)

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 4.

НЕТ :

Заменить подшипник колеса.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-56

ШАГ 4. Проверка задающего диска

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства. Если задающий
диск деформирован, необходимо
заменить подшипник колеса.

НЕТ (Деформация) :

Заменить подшипник

колеса.

ШАГ 5. Проверьте факт сброса кода
неисправности.
Развить на транспортном средстве скорость не
менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не будет
превышена скорость в 20 км/ч.

Q: Установлен ли код диагностики № C1041?

ДА :

После замены узла гидросистемы
(объединенного с ASC-ECU) выполните
калибровку датчика рулевого колеса,
датчика ускорения и угловой скорости
и датчика давления тормозной жидкости,
чтобы повторно установить нулевую
точку для ASC-ECU (см.

Стр.35C-173

Стр.35C-173

 и

Стр.35C-174

).

НЕТ :

Перемежающаяся неисправность
(см. ГРУППА 00

− Как устранять

перемежающиеся неисправности

Стр.00-15

).

Код № C1042 Отклонения в периодическом сигнале датчика скорости ПП колеса

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(см. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой ECU убедиться в том, что

линии шины CAN в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые

определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ASC-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлены какие-либо периодические
спады, ASC-ECU выдает соответствующий код
диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность подшипника колеса

• Деформация задающего диска

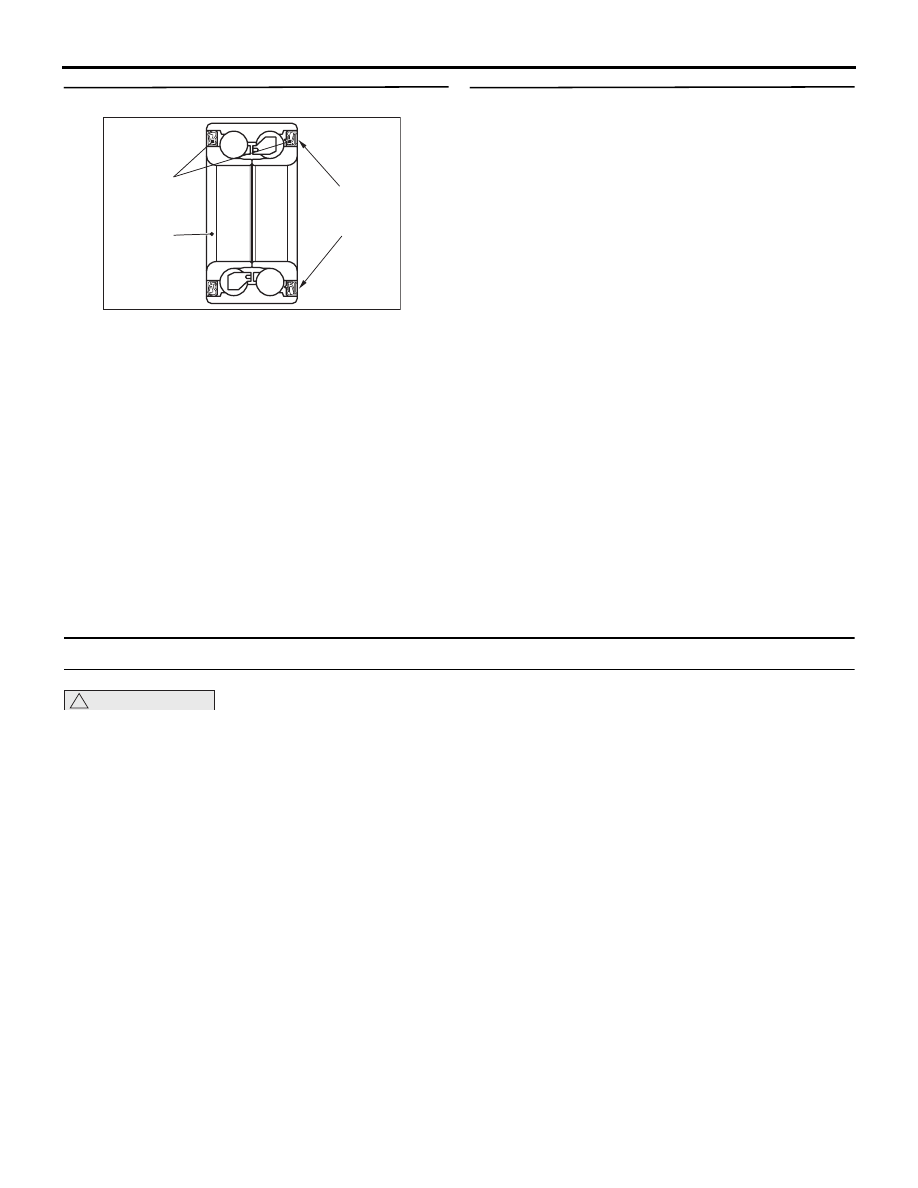

Подшипник

колеса

AC

Магнитный

энкодер

Сальник

AC504925















содержание   ..  779  780  781  782   ..
