Mitsubishi Lancer X. Руководство - часть 769

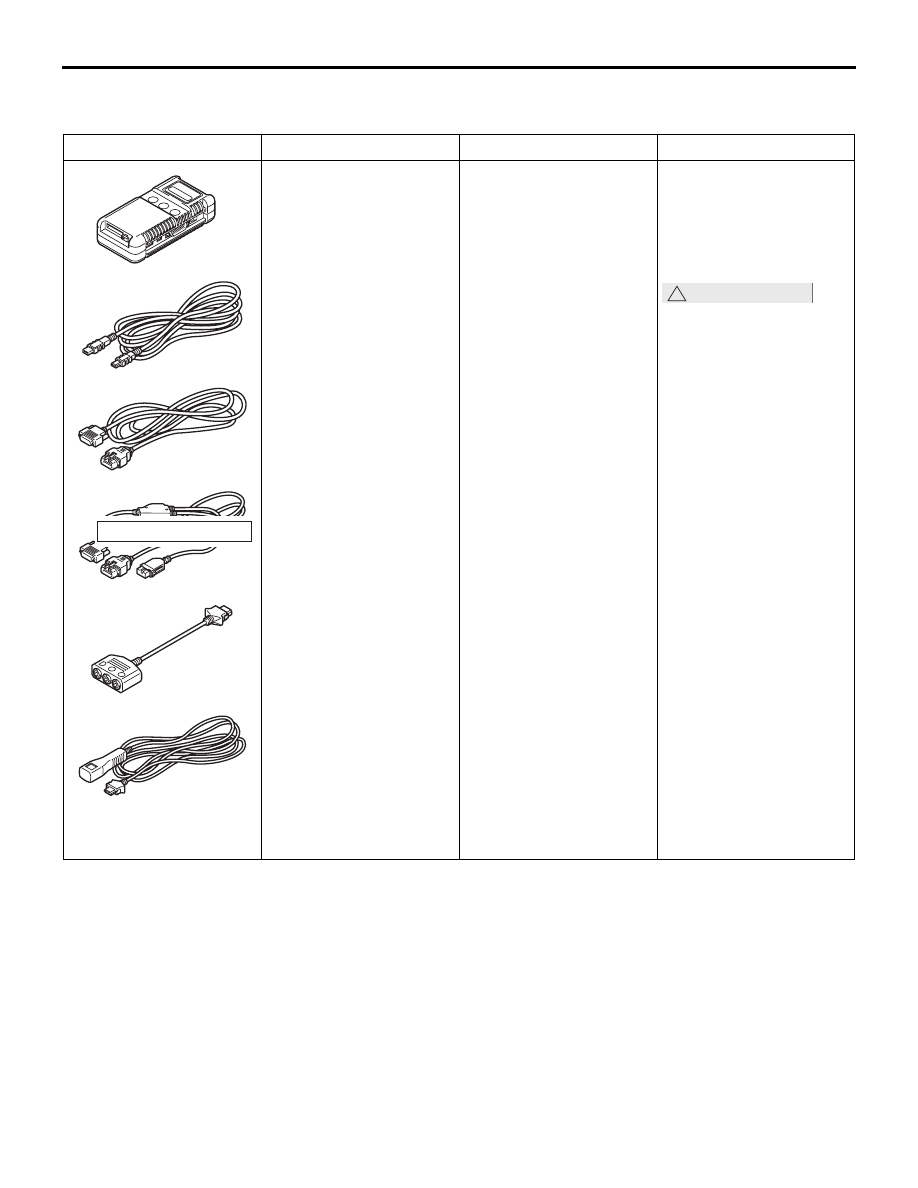

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-5

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1355005800145

Инструмент

№

Наименование

Применение

MB991955

a. MB991824
b. MB991827
c. MB991910
d. MB991911
e. MB991825
f. MB991826

Подузел M.U.T.-III

a. Интерфейс связи

транспортного
средства (V.C.I.)

b. Кабель USB M.U.T.-III
c. Основной жгут

проводов M.U.T.-III А
(для автомобилей
с коммуникационной
шиной CAN)

d. Основной жгут

проводов M.U.T.-III В
(для автомобилей
без
коммуникационной
шины CAN)

e. Адаптер для

проведения
измерений M.U.T.-III

f. Жгут проводов для

запуска M.U.T.-III

Проверка ASC
(отображение кодов
диагностики, служебной
информации
и калибровка
с помощью M.U.T.-III)

ОСТОРОЖНО

В автомобилях
с коммуникационной
шиной CAN для
передачи условной
скорости автомобиля
используйте основной
жгут проводов
M.U.T.-III А. Если
подсоединить
основной жгут
проводов B системы
M.U.T.-III, обмен
данными по шине CAN
не будет работать
должным образом.

НЕ ИСПОЛЬЗОВАТЬ

MB991825

MB991827

MB991824

MB991911

MB991955

MB991826

MB991910

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-6

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

M1355000900114

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения
неисправностей/проверки

Стр.00-6

ЗАМЕЧАНИЯ ПО ДИАГНОСТИКЕ

M1355009500094

1. ABS/TCL/ASC управляет давлением

в тормозной системе с помощью ECU.
Симптомы, описанные в таблице ниже, могут
возникнуть во время нормальной работы
ABS/TCL/ASC, при этом они не указывают
на какую-либо неисправность.

2. На заснеженной или гравийной дороге

автомобиль с ABS будет иметь более длинный
тормозной путь, по сравнению с автомобилем
без ABS. С учетом данной особенности
порекомендуйте клиенту вести автомобиль

осторожно, на более низкой скорости, и не
слишком полагаться на систему ABS при
вождении на вышеупомянутых дорогах.

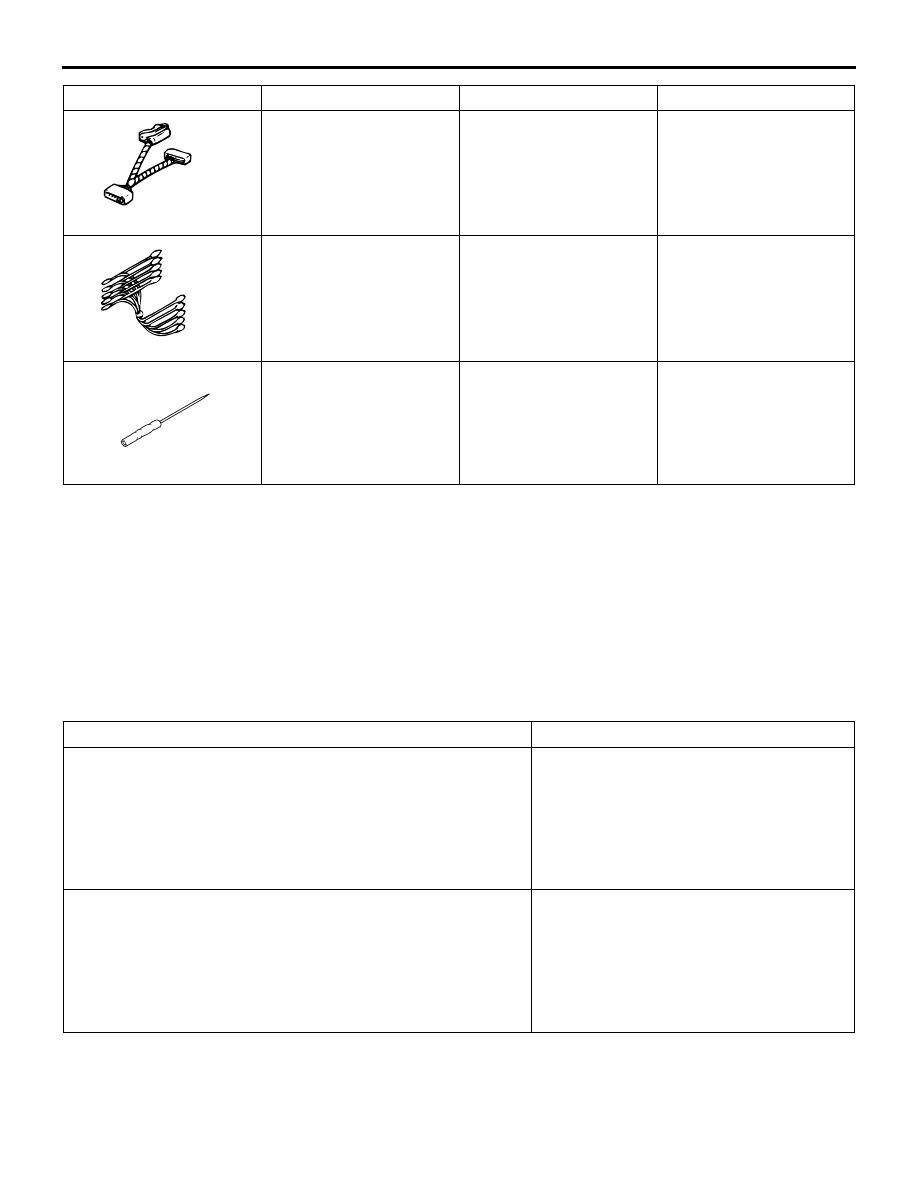

MB991997

Жгут проводов для
проверки ASC

Измерение напряжения
на выводах ASC-ECU

MB991348

Комплект
измерительных кабелей

Проверка датчика
ускорения и рысканья

MB992006

Сверхтонкий зонд

Проверка целостности
и замер напряжения
в жгуте
электропроводки или
на разъеме

Инструмент

№

Наименование

Применение

MB991997

MB991348

MB992006

Явление

Объяснение явления

• Во время работы узла гидросистемы ABS слышен шум

работы электродвигателя. (Скрип)

• Шум и вибрация возникают от педали тормоза.

(Скрежет)

• Во время работы ABS система включается

и выключается. Шум исходит от компонентов шасси.
(Глухой металлический звук: подвеска, скрип: шины)

Эти шумы возникают при нормальной
работе системы и педали тормоза, и они
не являются признаками неисправности
системы.

• При нажатии на педаль тормоза во время движения на

низкой скорости можно почувствовать легкий толчок.

• Из моторного отсека может доноситься негромкий

щелкающий звук.

Данный шум возникает при выполнении
проверки работы системы (проверка при
запуске выполняется при скорости
автомобиля, на несколько км/ч
превышающей предварительно
заданную скорость автомобиля), и не
указывает на наличие неисправности.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-7

3. Условие обнаружения диагностического кода

зависит от каждого конкретного
диагностического кода. При повторной
проверке признаков неисправности
необходимо выполнить условия, указанные
в описании процедуры проверки кодов
диагностики.

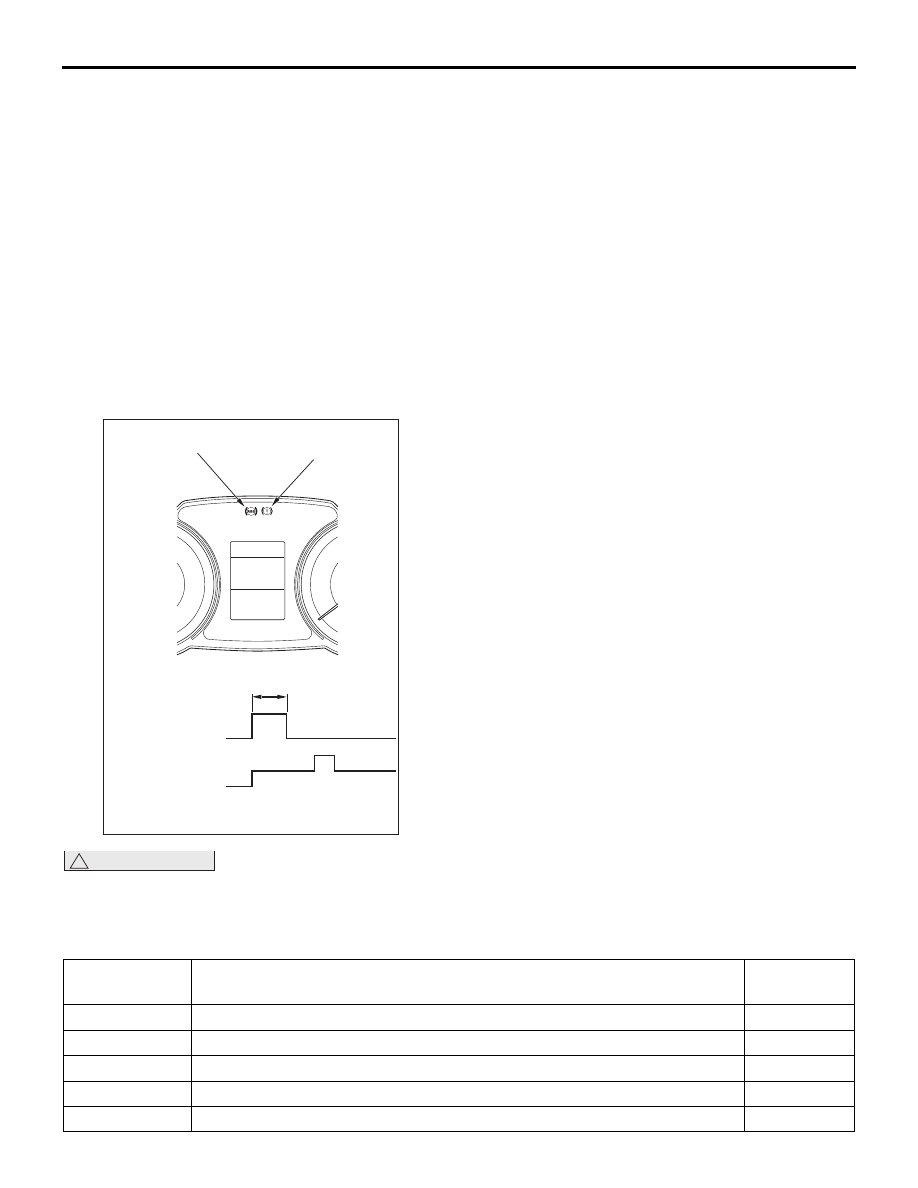

ПРОВЕРКА СИГНАЛЬНЫХ ЛАМП ABS
И ТОРМОЗОВ

M1352012000669

Проверить, загораются ли сигнальные лампы
ABS и тормоза как описано ниже.
ПРИМЕЧАНИЕ: Сигнальная лампа EBD
(электронной системы распределения
тормозных сил) также служит в качестве
сигнальной лампы тормоза.

1. Когда переключатель зажигания переводится

в положение ВКЛ, сигнальные лампы ABS
должны загореться.

2. Сигнальные лампы ABS загораются на три

секунды

, после чего выключаются

3. Если этого не происходит, проверить код

диагностики.

ПРИМЕЧАНИЕ: .

•

: Сигнальная лампа ABS может

оставаться включенной, пока скорость
движения не достигнет 10 км/ч. Если
в ASC-ECU хранятся какие-либо прошлые
коды диагностики, связанные
с неисправностями датчиков скорости
колеса или электродвигателя, сигнальная
лампа ASC продолжает гореть, пока
ASC-ECU не убедится, что причина кода
диагностики устранена (проверка при
запуске).

•

: Лампа не выключается, если включается

стояночный тормоз, либо если понижается
уровень тормозной жидкости.

ФУНКЦИИ ДИАГНОСТИКИ

M1355001000114

ЧТЕНИЕ ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

СБРОС ДИАГНОСТИЧЕСКИХ КОДОВ

См. ГРУППА 00

− Как использовать пункты меню

сервиса для устранения неисправностей
и проверки

Стр.00-8

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1355001100296

ОСТОРОЖНО

Если во время диагностики при повороте переключателя зажигания в положение ON отключен
какой-либо разъем, может быть получен диагностический код, связанный с другой системой.
По завершении проверить все системы на наличие зарегистрированных диагностических
кодов. Если зарегистрированы диагностические коды, следует удалить их все.

Не горит

Сигнальная

лампа тормоза

START

ON,

ACC,

LOCK

Приблизительно 3 с

Горит

Переклю-

чатель за-

жигания

Сигнализа-

тор ABS,

сигнализа-

тор тормоз-

ной системы

Сигнализатор ABS

AC700575

№ диагности-

ческого кода

Элемент

Страница

C100A

Отклонения в цепи датчика скорости ПЛ колеса

Стр.35C-10

C1015

Отклонения в цепи датчика скорости ПП колеса

Стр.35C-14

C1020

Отклонения в цепи датчика скорости ЗЛ колеса

Стр.35C-18

C102B

Отклонения в цепи датчика скорости ЗР колеса

Стр.35C-22

C1011

Отклонения сигнала датчика скорости ПЛ колеса

Стр.35C-27

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-8

C101C

Отклонения сигнала датчика скорости ПП колеса

Стр.35C-32

C1027

Отклонения сигнала датчика скорости ЗЛ колеса

Стр.35C-37

C1032

Отклонения сигнала датчика скорости ЗП колеса

Стр.35C-42

C1014

Общий контроль датчика скорости ПЛ колеса

Стр.35C-47

C101F

Общий контроль датчика скорости ПП колеса

Стр.35C-49

C102A

Общий контроль датчика скорости ЗЛ колеса

Стр.35C-51

C1035

Общий контроль датчика скорости ЗП колеса

Стр.35C-53

C1041

Отклонения в периодическом сигнале датчика скорости ПЛ колеса

Стр.35C-55

C1042

Отклонения в периодическом сигнале датчика скорости ПП колеса

Стр.35C-56

C1043

Отклонения в периодическом сигнале датчика скорости ЗЛ колеса

Стр.35C-58

C1044

Отклонения в периодическом сигнале датчика скорости ЗП колеса

Стр.35C-59

C1046

Превышено время фазы управления датчиком скорости ПЛ колеса

Стр.35C-61

C1047

Превышено время фазы управления датчиком скорости ПП колеса

Стр.35C-66

C1048

Превышено время фазы управления датчиком скорости ЗЛ колеса

Стр.35C-71

C1049

Превышено время фазы управления датчиком скорости ЗП колеса

Стр.35C-76

C104B

Отклонения в системе впускного клапана ПЛ колеса

Стр.35C-81

C104F

Отклонения в системе впускного клапана ПП колеса

C1053

Отклонения в системе впускного клапана ЗЛ колеса

C1057

Отклонения в системе впускного клапана ЗП колеса

C105F

Отклонения в системе выпускного клапана ПЛ колеса

C1063

Отклонения в системе выпускного клапана ПП колеса

C1067

Отклонения в системе выпускного клапана ЗЛ колеса

C105B

Отклонения в системе выпускного клапана ЗП колеса

C1200

Отклонения в системе отсечного клапана ПЛ/ЗП колеса

C1204

Отклонения в системе отсечного клапана ПП/ЗЛ колеса

C1208

Отклонения в системе всасывающего клапана ПЛ/ЗП колеса

C120C

Отклонения в системе всасывающего клапана ПП/ЗЛ колеса

C2104

Неисправность цепи питания клапана

Стр.35C-83

C1073

Неисправность цепи электродвигателя привода

Стр.35C-86

C2116

Низкое напряжение питания электродвигателя насоса

Стр.35C-89

C121D

Отклонения в цепи датчика давления тормозной жидкости

Стр.35C-92

C121E

Отклонения выходного сигнала датчика давления тормозной жидкости

Стр.35C-93

C1000

Отклонения в цепи датчика выключателя стоп-сигнала

Стр.35C-95

C1009

Низкий уровень тормозной жидкости

Стр.35C-99

C123B

Продолжительная работа ASC

Стр.35C-101

C2200

Неправильная работа ASC-ECU

Стр.35C-103

C2100

Ненормальное (низкое) напря-

жение аккумуляторной батареи

Ниже 9,7

± 0,3 В

Стр.35C-104

C2101

Ненормальное (высокое) напря-

жение аккумуляторной батареи

18,0

±1,0 В или более

Стр.35C-108

№ диагности-

ческого кода

Элемент

Страница
