ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-9

C1395

Не завершена заправка тормозной жидкости

Стр.35C-111

C121C

Отклонение сигнала запроса крутящего момента

Стр.35C-112

C1290

Истекло время ожидания ответа от CAN

Стр.35C-113

C2203

Не записан VIN

Стр.35C-115

C2206

Повторное переменное кодирование

Стр.35C-116

C123C

Отклонения в работе датчика
ускорения и угловой скорости

Отклонения в выходном значении
датчика поперечного ускорения
автомобиля (неправильная
установка)

Стр.35C-117

C2204

Внутренние отклонения в работе
датчика ускорения и угловой
скорости

Ошибка связи

Стр.35C-119

Отклонения выходного
напряжения датчика поперечного
ускорения автомобиля
Отклонения выходного напря-



жения датчика угловой скорости
Отклонения напряжения питания
датчика ускорения и угловой
скорости

C2111

Цепь питания датчика

Низкий уровень на входе

Стр.35C-121

C2112

Цепь питания датчика

Высокий уровень на входе

C2114

Отклонения напряжения питания
датчика ускорения и угловой
скорости

Низкое напряжение



(ниже 6,5

± 0,5 В)

Стр.35C-122

C2115

Отклонения напряжения питания
датчика ускорения и угловой
скорости

Высокое напряжение



(18,0

± 1,0 В или выше)

C123A

Неправильная калибровка датчика

Стр.35C-125

C1219

Отклонения сигнала датчика поворота рулевого колеса

Стр.35C-126

C121A

Отклонения инициализации
датчика поворота рулевого колеса

Не установлена нулевая точка
датчика поворота рулевого колеса

Стр.35C-128

C2205

Внутренняя неисправность датчика поворота рулевого колеса

Стр.35C-129

C2002

Калибровка клапана не завершена

Стр.35C-130

C2003

Контрольный параметр не выполнен

Стр.35C-131

C1608

Неправдоподобные диагностические данные

Стр.35C-133

U0001

Шин отключена

Стр.35C-136

U0100

Не отвечает ECU двигателя

Стр.35C-137

U0101

Истекло время ожидания отклика от вариатора

U0126

Не отвечает датчик поворота рулевого колеса

U0141

Не отвечает ECU ETACS

U0125

Таймаут ожидания сообщения от датчика ускорения и угловой
скорости/ошибка сообщения

Стр.35C-138

U0401

Обнаружена неисправность двигателя

Стр.35C-140

U0428

Ошибка связи датчика поворота рулевого колеса

Стр.35C-141

№ диагности-



ческого кода

Элемент

Страница

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-10

ПОСЛЕДОВАТЕЛЬНОСТЬ АНАЛИЗА
ДИАГНОСТИЧЕСКИХ КОДОВ

Код № C100A Отклонения в цепи датчика скорости ПЛ колеса

U1003

Отключена шина датчика ускорения и угловой скорости

Стр.35C-142

U1415

Переменное кодирование не выполнено

Стр.35C-143

U1417

Ошибка переменного кодирования (в том числе ошибка при установке)

Стр.35C-144

№ диагности-



ческого кода

Элемент

Страница

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ

ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ASC-ECU

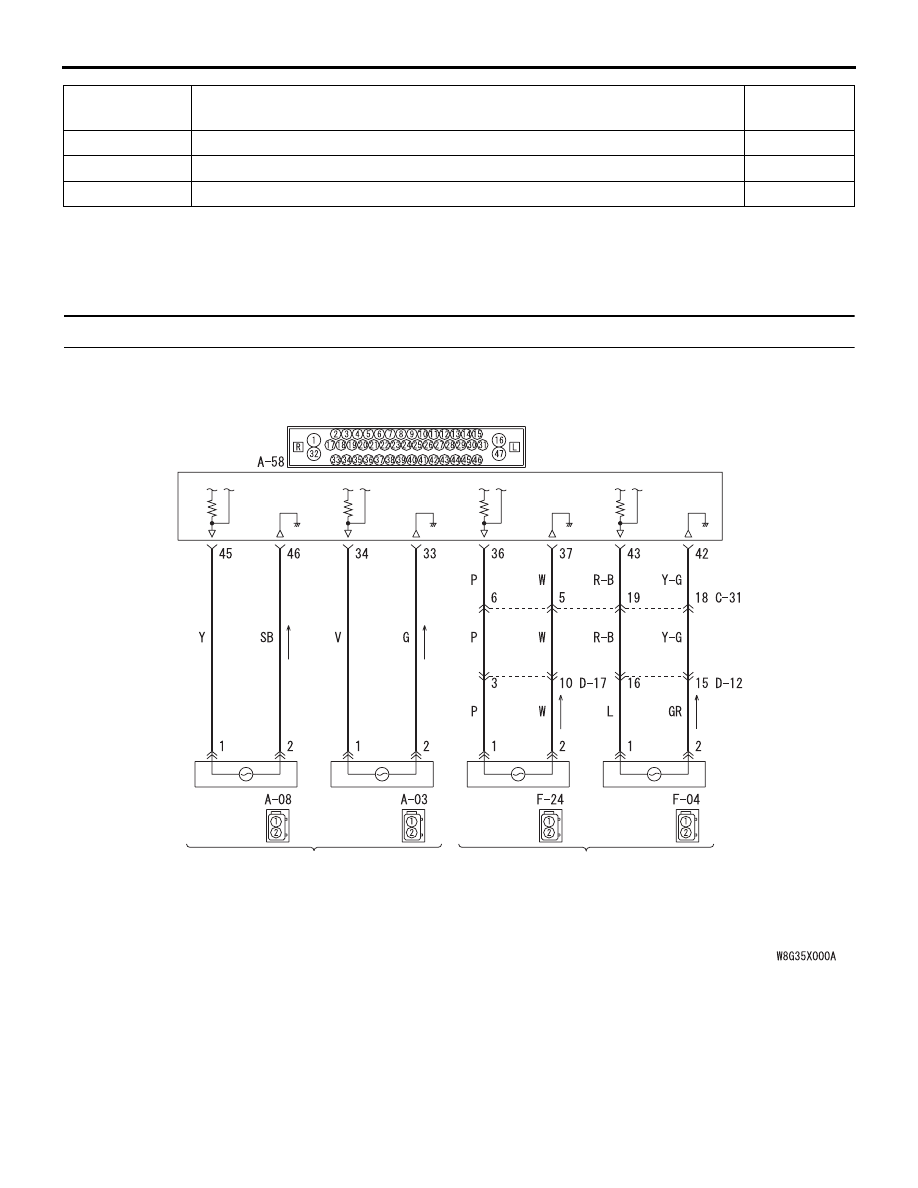

Цепь датчика скорости вращения колеса

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-11

!

ОСТОРОЖНО

• Если в шине CAN есть какая-либо

неисправность, может быть выдан
неверный код диагностики. Прежде чем
выполнять эту диагностику, следует
продиагностировать шину CAN
(См. ГРУППА 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

• Перед заменой блока управления

убедиться в том, что линии шины CAN
в норме.

• При замене узла гидросистемы

(объединенного с ASC-ECU) всегда следует
выполнять калибровку датчика рулевого
колеса, датчика ускорения и угловой
скорости и датчика давления тормозной
жидкости (см.

Стр.35C-173

,

Стр.35C-173



и

Стр.35C-174

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ASC-ECU. ASC-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

ASC-ECU отмечает изменения напряжения
сигналов, поступающих от каждого датчика
скорости колеса. При выявлении обрыва или
короткого замыкания в цепи, ASC-ECU выдает
код диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Поврежден жгут электропроводки или

разъемы

• Шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ECU ASC

Прошлая неисправность

• Выполнить диагностику, уделяя особое

внимание неисправностям жгута
электропроводки и разъемам на участке
между ASC-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00

− Что делать с периодическими

неисправностями

Стр.00-15

).

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 3.

НЕТ :

Отремонтируйте линии шины CAN
(см. ГРУППА 54C

− Устранение

неисправностей

Стр.54C-18

). После

выполнения перейдите к шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Установлен ли код диагностики № C100A?

ДА :

Переход к Шагу 3.

НЕТ :

Диагностика завершена.

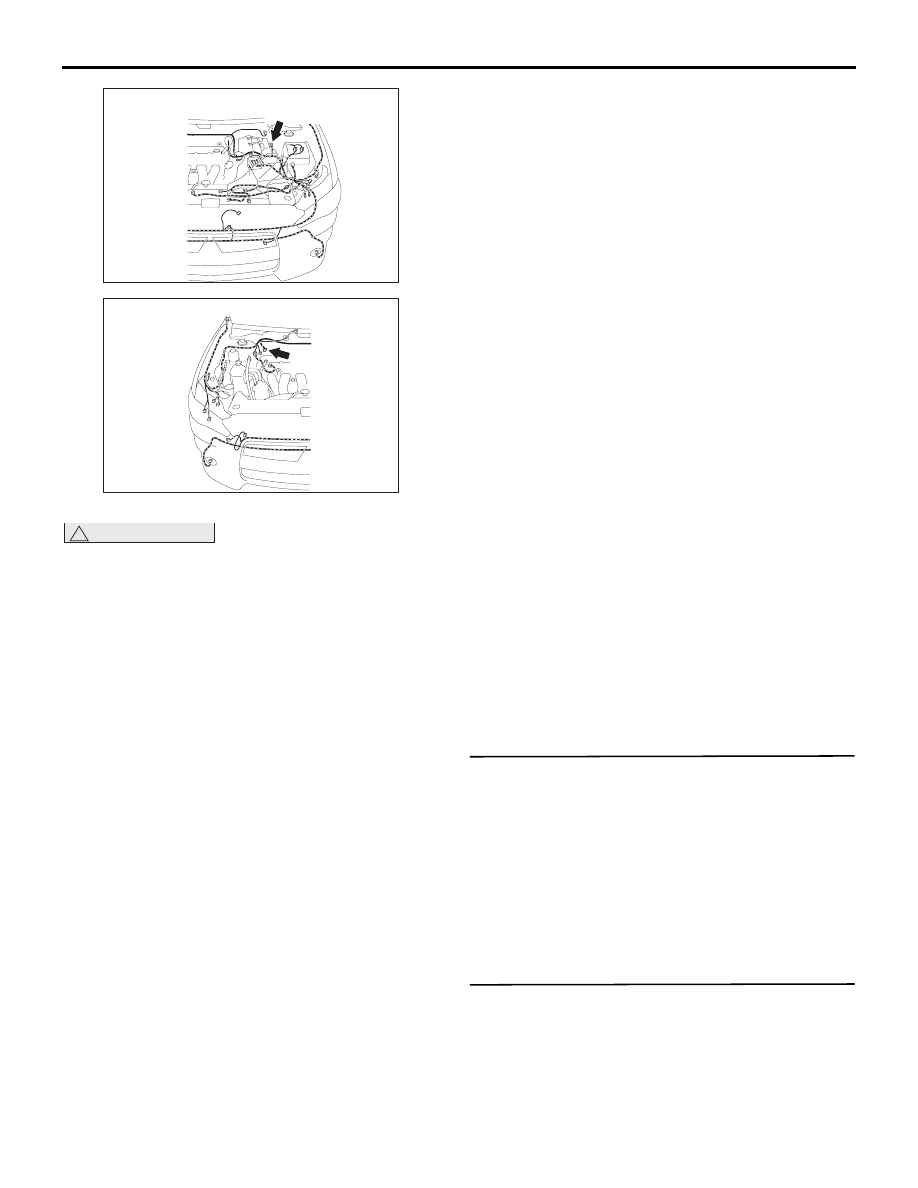

A-08 (B)

Разъем: A-08

AV

AC612690

A-58 (B)

Разъем: A-58

AW

AC612691

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (ASC)

35C-12

ШАГ 3. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №01: Датчик скорости ПЛ

колеса

Q: Результаты проверки в норме?

ДА :

Периодическая неисправность
(См. ГРУППА 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

НЕТ :

Переход к Шагу 4.

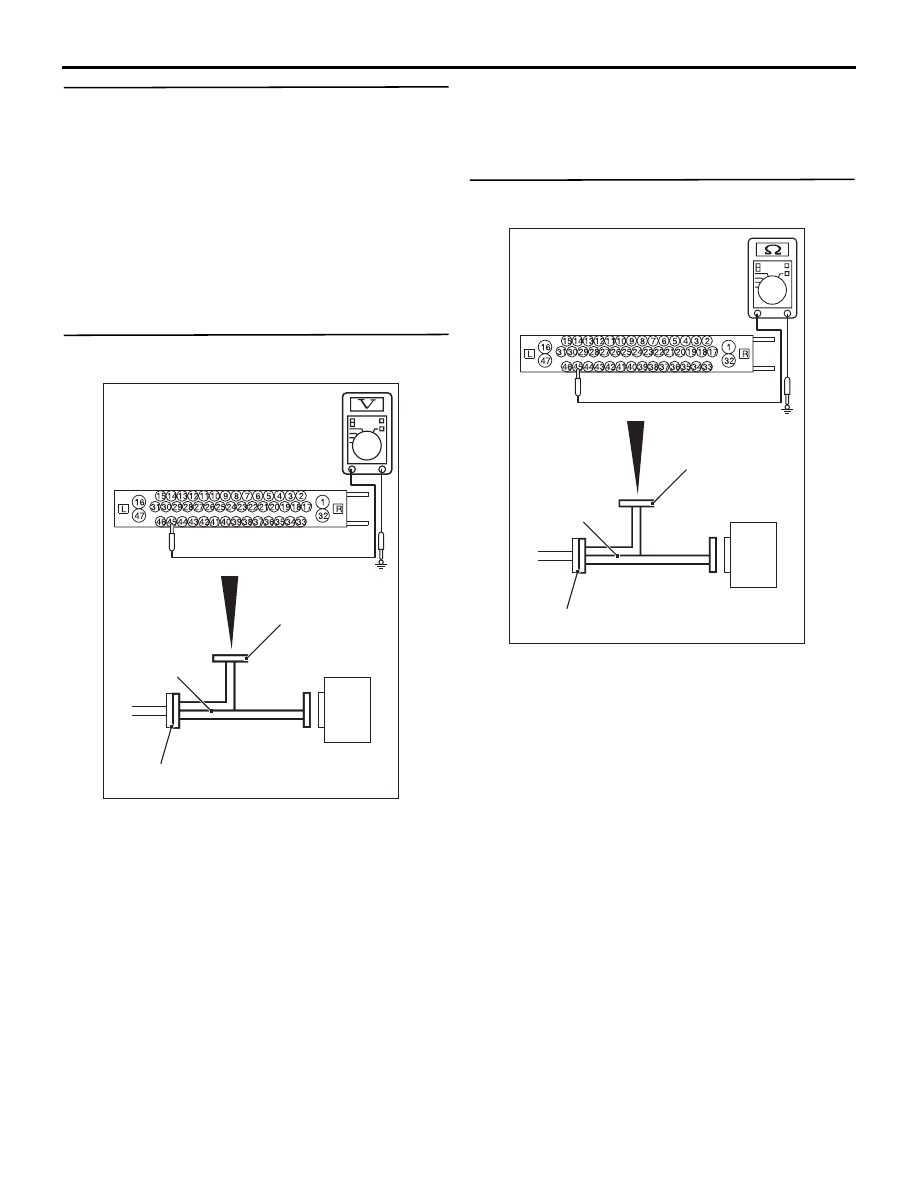

ШАГ 4. Измерение напряжения на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997)
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Поверните ключ зажигания в положение «ON»

(ВКЛ.).

(3) Измерить напряжение между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой», а также между
клеммой заземления № 46 и «массой».

НОРМА: 1 В или меньше

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 5.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход к Шагу 6.

ШАГ 5. Измерение сопротивления на разъеме
ASC-ECU A-58

(1) Отсоединить разъем ASC-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ASC (MB991997),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Не следует подсоединять
специальный инструмент к ASC-ECU.

(2) Измерьте сопротивление между клеммой

питания датчика скорости колеса (сигнальная
клемма) № 45 и «массой», а также между
клеммой заземления датчика скорости колеса
№ 46 и «массой».

НОРМА: Разрыв

Q: Результаты проверки в норме?

ДА :

Переход к Шагу 8.

НЕТ (Результат измерений на клемме № 45 или
№ 46 не соответствует норме) :

Переход к Шагу 6.

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CY

AC606869

AC606869

A-58 Разъем жгута ASC-ECU

Проверьте жгут

MB991997

ASC-ECU

CZ

AC606869
