ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-125

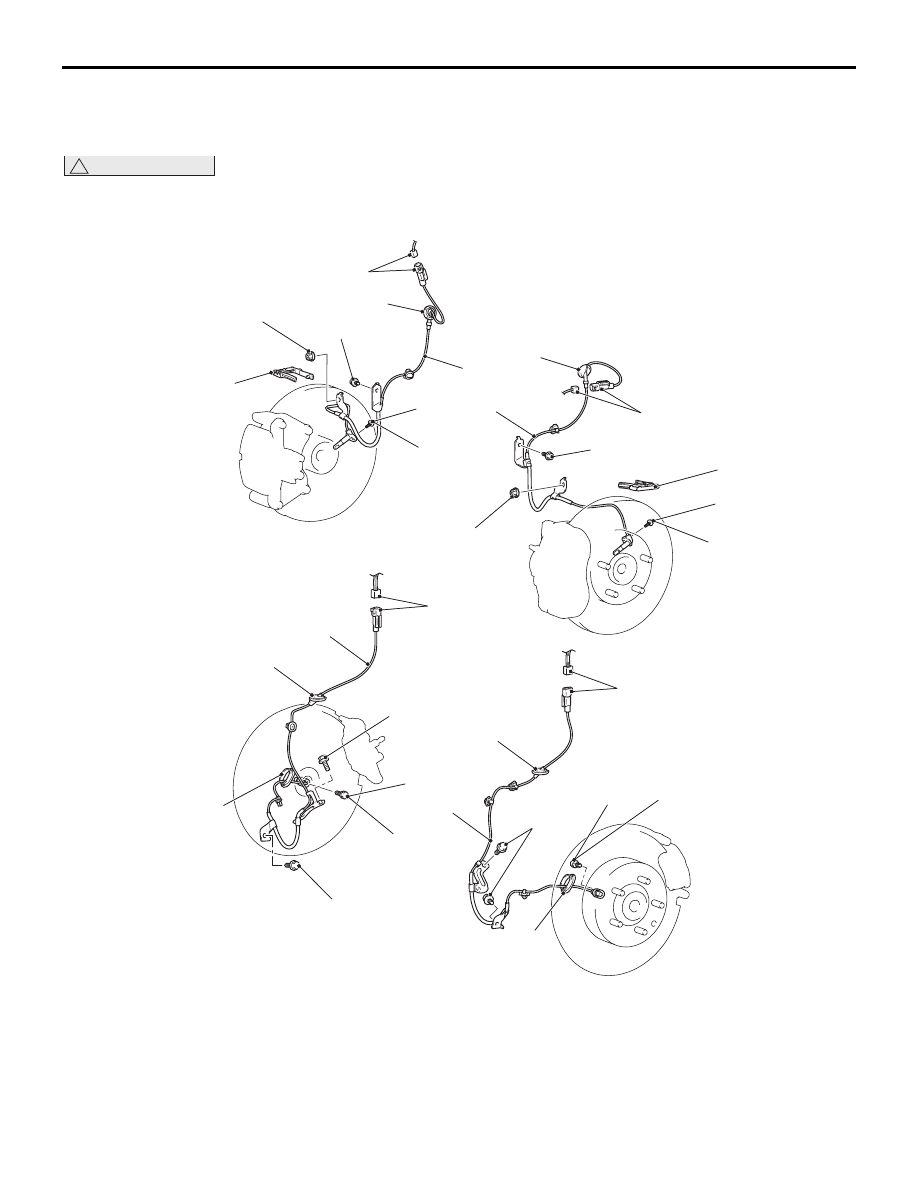

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

СНЯТИЕ И УСТАНОВКА

M1352008300991

!

ОСТОРОЖНО

На магнитный задающий диск налипают металлические частицы. Необходимо следить за тем,
чтобы этого не происходило. Перед повторной установкой убедиться, что проблем нет.

10

10

11 ± 2 Нм

6

8,5 ± 1,5 Нм

11 ± 2 Нм

9

8

7

9

8

7

6

8,5 ± 1,5 Нм

13 ± 2 Нм

2

2

8,5 ± 1,5 Нм

4

3

5

5

1

1

11 ± 2 Нм

11 ± 2 Нм

13 ± 2 Нм

11 ± 2 Нм

8,5 ± 1,5 Нм

3

<Задний>

<Передний>

4

AB

AC700857

Шаги снятия датчика
скорости переднего колеса

•

Корпус воздухоочистителя
в сборе < (См. ГРУППУ 15,

−

Воздухоочиститель

Стр.15-3



(2000)>. <ЛЕВ>

1.

Болт (крепления датчика
скорости к поворотному
кулаку переднего колеса)

2.

Разъем датчика скорости
переднего колеса

>>

B

<< 3.

Изолирующая шайба датчика
скорости переднего колеса

4.

Датчик скорости переднего
колеса

>>

A

<< 5.

Зажим жгута проводов

Шаги снятия датчика
скорости заднего колеса

•

Зачистка со стороны корпуса
(См. ГРУППУ 52А

− Зачистка

Стр.52A-11

).

6.

Болт (датчик скорости заднего
колеса и разъем прицепного
устройства в сборе)

7.

Разъем датчика скорости
заднего колеса

>>

B

<< 8.

Изолирующая шайба датчика
скорости заднего колеса

9.

Датчик скорости заднего
колеса

10. Защитное устройство

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-126

ПРИМЕЧАНИЕ: Задающий диск выполнен заодно
с подшипником переднего колеса и ступицей
заднего колеса в сборе, и демонтировать его
нельзя.

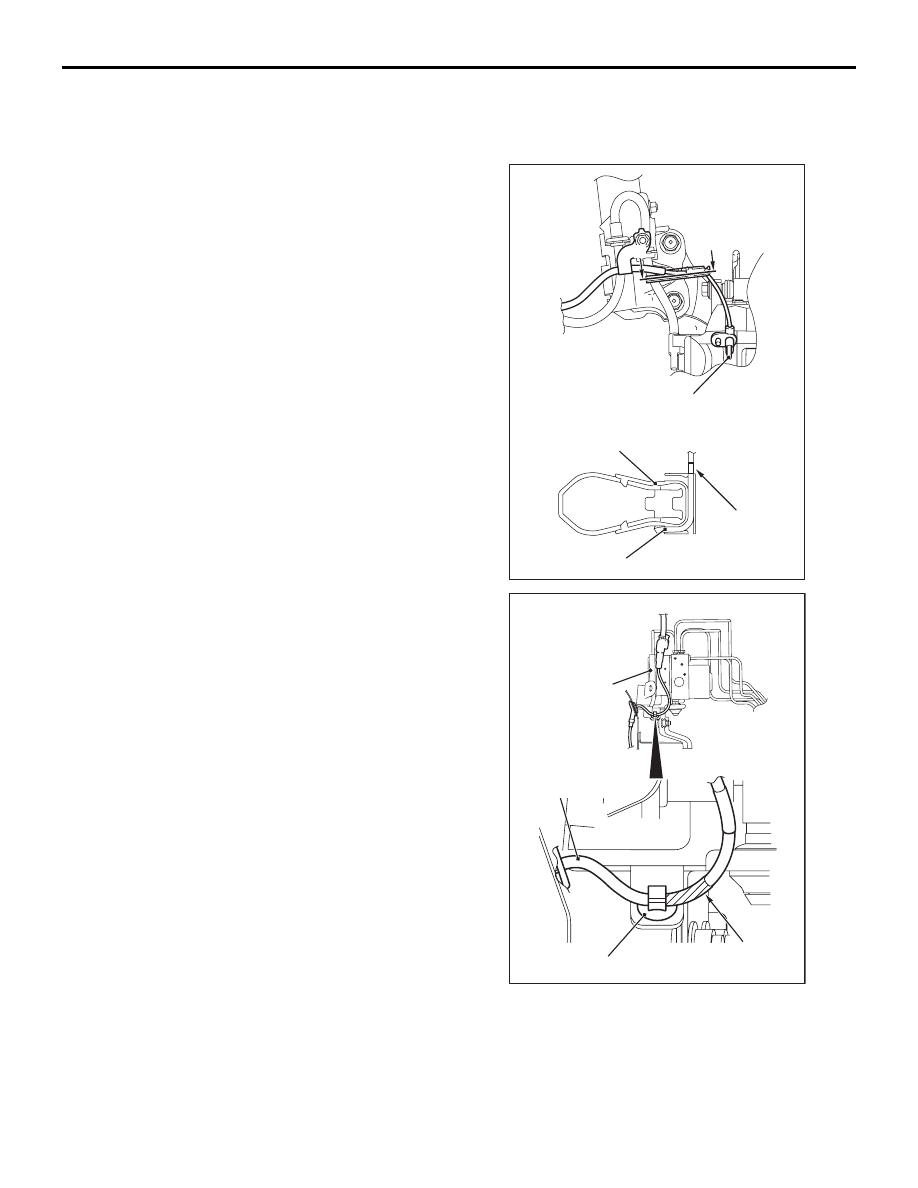

ТОЧКИ УСТАНОВКИ
>>А<<УСТАНОВКА ЗАЖИМА ЖГУТА
ПРОВОДОВ

Разрез А – А

Жгут датчика скорости колеса

Зажим жгута проводов

Отметка

Датчик скорости колеса

A

A

AB

AC608814

Отметка

Датчик скорости

переднего колеса

Зажим

Узел гидросистемы

(ABS-ECU или

ASC-ECU)

AC

AC700038

Установить датчик скорости переднего колеса на
зажим жгута проводов как показано на рисунке.

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-127

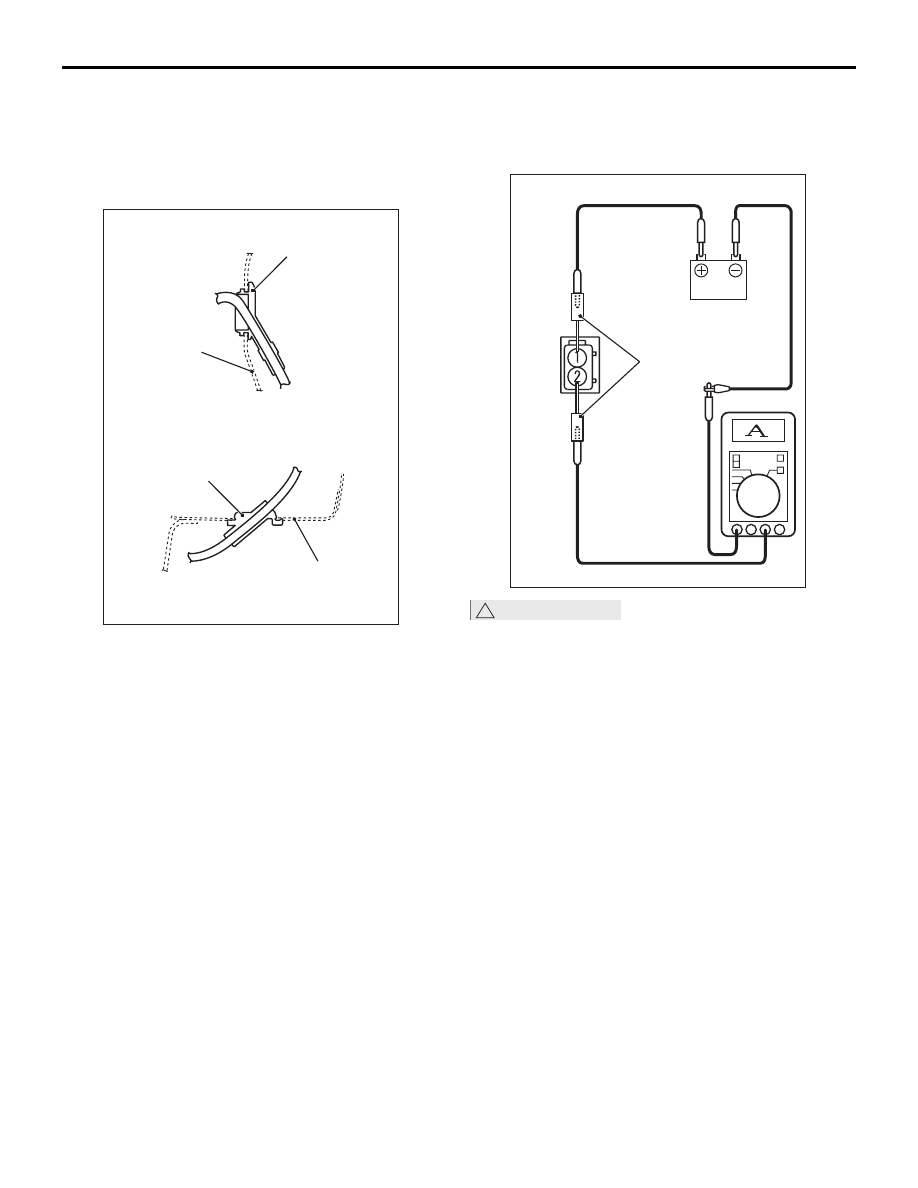

>>B<< УСТАНОВКА ИЗОЛИРУЮЩЕЙ
ШАЙБЫ ДАТЧИКА СКОРОСТИ
ПЕРЕДНЕГО КОЛЕСА / ИЗОЛИРУЮЩЕЙ
ШАЙБЫ ДАТЧИКА СКОРОСТИ
ЗАДНЕГО КОЛЕСА

Изолирующая шайба

датчика скорости

заднего колеса

Панель кузова

Панель кузова

Изолирующая шайба датчика

скорости переднего колеса

AB

<Задний>

<Передний>

AC608809

Аккуратно установить изолирующую шайбу
датчика скорости переднего колеса
и изолирующую шайбу датчика скорости
переднего колеса на панель кузова как показано
на рисунке.

ОСМОТР

M1352008400824

ПРОВЕРКА СИЛЫ ТОКА НА ДАТЧИКЕ
СКОРОСТИ КОЛЕСА

AC507330

MB992006

AB

!

ОСТОРОЖНО

Следите за правильным подключением клемм
аккумуляторной батареи, поскольку иначе
можно повредить датчик скорости колеса.
1. Подсоединить прибор для проверки цепей

к датчику скорости колеса с помощью
специального инструмента - сверхтонкого
зонда (MB992006), и измерить силу тока на
датчике как едином узле.

Стандартное значение: 5,9-8,4 мА или
11,8-16,8 мА

2. Если результат измерений находится за

пределами стандартного диапазона,
необходимо заменить датчик скорости колеса.

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕСА

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-128

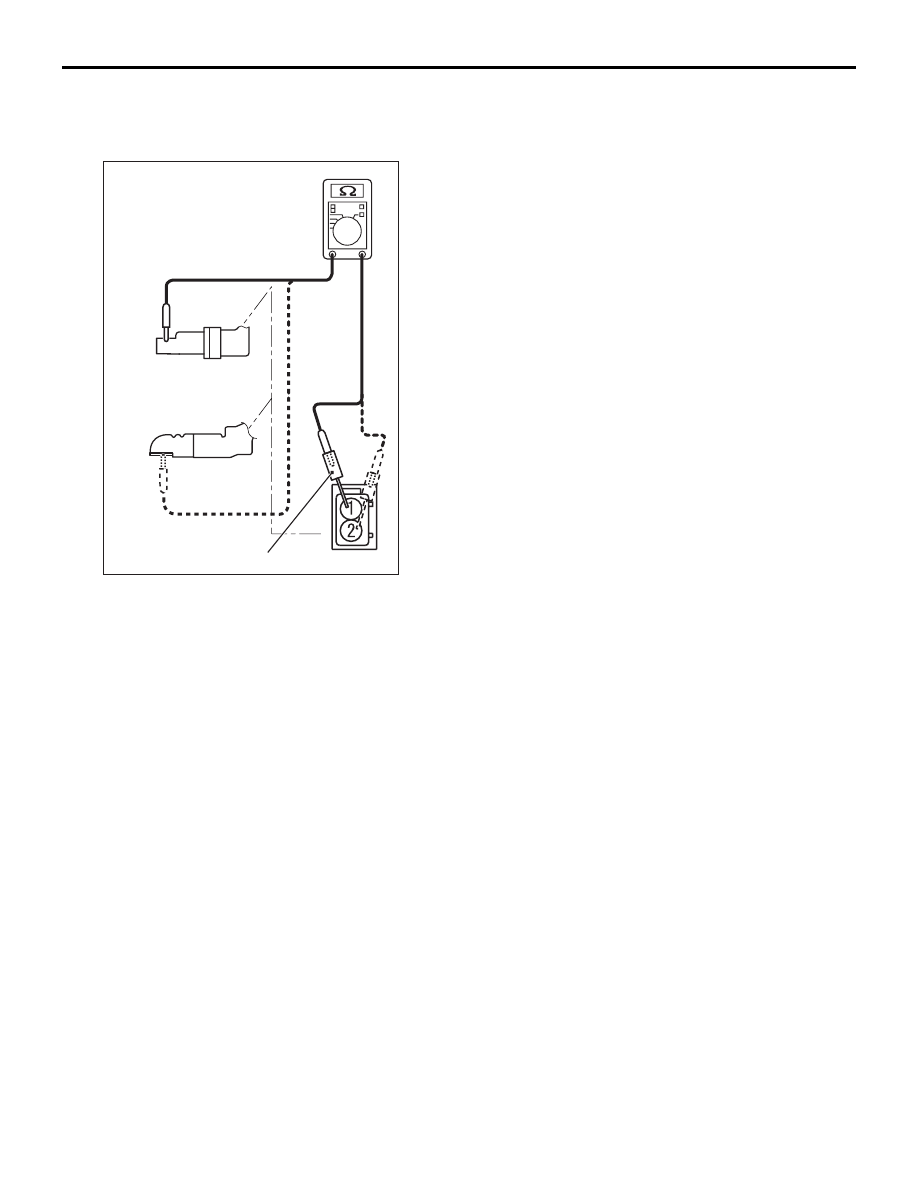

ПРОВЕРКА СОПРОТИВЛЕНИЯ
ИЗОЛЯЦИИ ДАТЧИКА СКОРОСТИ
КОЛЕСА

<Задняя>

<Передние>

AB

MB992006

AC507331

1. Подсоединить прибор для проверки цепей

к датчику скорости колеса с помощью
специального инструмента - сверхтонкого
зонда (MB992006), и измерить сопротивление
изоляции между клеммой №1/2 и корпусом
датчика скорости как единым узлом.

Стандартное значение: 5 М

Ω или более

2. Если результат измерений находится за

пределами стандартного диапазона,
необходимо заменить датчик скорости колеса.
