Mitsubishi Lancer X. Руководство - часть 765





ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-117

ТАБЛИЦА ОПОРНОГО ПЕРЕЧНЯ ДАННЫХ

M1352011501125

Следующие входные данные ABS-ECU можно
считать с помощью M.U.T.-III.
Следующие входные данные ECU можно считать
с помощью M.U.T.-III.

1. Система в порядке.

Наименование
№:

Объект проверки

Условие проверки

Нормальные условия

01

Датчик скорости ПЛ колеса Произвести пробный

запуск машины.

Показания спидометра
и M.U.T.-III практически
совпадают.

02

Датчик скорости ПП колеса

03

Датчик скорости ЗЛ колеса

04

Датчик скорости ЗП колеса

05

Напряжение источника питания

Напряжение в системе
(рабочий диапазон ABS -
10-18 В)

07

Переключатель тормоза
(входной сигнал)

Педаль тормоза отпущена. ВЫКЛ
Педаль тормоза нажата.

ВКЛ

−

Неопределенно

14

Переключатель тормоза

Педаль тормоза отпущена. ВЫКЛ
Педаль тормоза нажата.

ВКЛ

87

Переключатель зажигания
(входной сигнал)

Переключатель зажигания
в положении
«БЛОКИРОВКА»

БЛОКИРОВКА

Переключатель зажигания
в положении «ВЫКЛ»

ВЫКЛ

Переключатель зажигания
в положении «ACC»

ACC

Переключатель зажигания
в положении «ВКЛ»

ВКЛ

Переключатель зажигания
в положении «ЗАПУСК»

Запуск

88

Скорость движения

Произвести пробный
запуск машины.

Показания спидометра
и M.U.T.-III практически
совпадают.

105

Напряжение питания (входной сигнал)

Напряжение в системе
(рабочий диапазон ABS -
10-18 В)

2. Отключение системы ECU



В то время как из-за функции диагностики
ABS-ECU находится в отключенном состоянии,
данные, отображаемые M.U.T.-III, отличаются
от реальных показателей.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-118

ОПОРНАЯ ТАБЛИЦА ДЛЯ ПРОВЕРКИ ПРИВОДА

M1352011601036

Возможно принудительное включение
следующих приводов с помощью M.U.T.-III:
ПРИМЕЧАНИЕ: .

•

ABS включена ABS-ECU.

•

Если ABS-ECU отключается защитной
функцией, провести проверку привода
невозможно.

•

Ее можно провести только когда
транспортное средство неподвижно.

•

При проверке привода сигнальная лампа ABS
мигает с частотой 2 Гц.

•

После окончания проверки привода
сигнальные лампы тормоза и ABS
загораются до тех пор, пока переключатель
зажигания снова не будет переведен
в положение ВКЛ, либо пока не закончится
обмен данными между M.U.T.-III и ABS-ECU.

Технические условия проверки привода

Наименование №: Объект проверки

Приводимый компонент

01

ABS привод ПЛ колеса

Электромагнитный клапан узла
гидросистемы с электродвигателем для
привода насоса соответствующего
колеса (режим упрощенного осмотра)

02

ABS привод ПП колеса

03

ABS привод ЗЛ колеса

04

ABS привод ЗП колеса

Схема работы элементов 01-04.

AB

Запуск теста привода

M.U.T.-III (элементы

№№ 01, 02, 03, 04)

Электромотор

насоса

Электромагнитный

клапан

Стоп

Передний ход

Снижение давления

Постоянное давление

Увеличение давления

Конец

Прибл. 0,01

секунды

Прибл. 0,05

секунды

2 секунды

1 секунда

AC612762

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-119

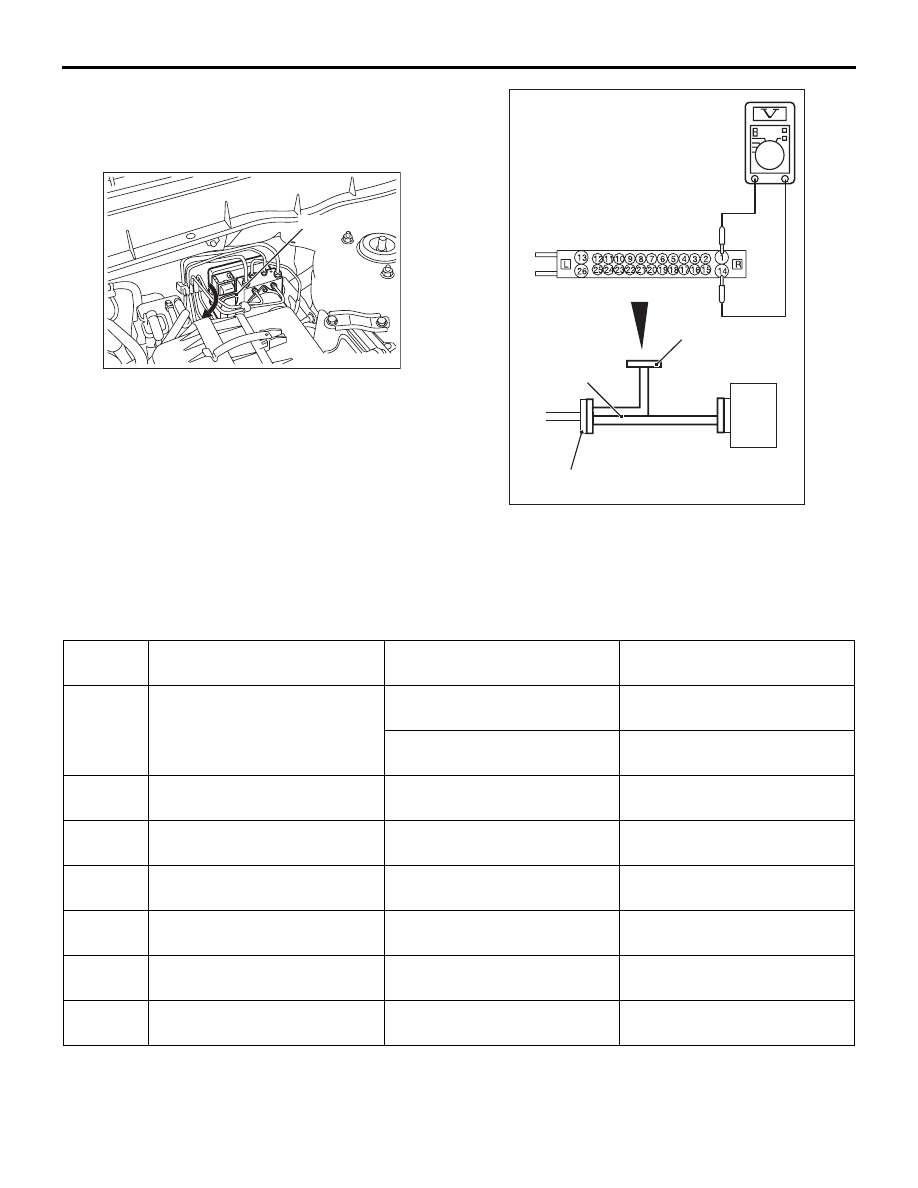

ПРОВЕРКА СИГНАЛА НА ВЫВОДАХ
ECU

M1352011801074

ПРОВЕРКА НАПРЯЖЕНИЯ НА КЛЕММЕ

Рычаг

AB

AC505181

1. С помощью рычага блокировки отсоедините

разъем жгута электропроводки ABS-ECU как
показано на рисунке.

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

BP

AC606870

2. Подсоединить специальный инструмент - жгут

проводов для проверки ABS (MB991974) -
и измерить напряжение между каждой
клеммой разъема жгута для проверки
и клеммой заземления (№1 или 14).

Клемма
№

Объект проверки

Условие проверки

Нормальные условия

7

Питание ABS-ECU

Переключатель зажигания:
ВКЛ

Приблизительное напряжение
аккумуляторной батареи

Переключатель зажигания:
ВЫКЛ

0V

13

Питание двигателя

Переключатель зажигания:
ВКЛ (ВЫКЛ)

Приблизительное напряжение
аккумуляторной батареи

16

Питание датчик скорости
колеса (ЗП)

Переключатель зажигания:
ВКЛ

Приблизительное напряжение
аккумуляторной батареи

18

Питание датчик скорости
колеса (ПЛ)

Переключатель зажигания:
ВКЛ

Приблизительное напряжение
аккумуляторной батареи

22

Питание датчик скорости
колеса (ПП)

Переключатель зажигания:
ВКЛ

Приблизительное напряжение
аккумуляторной батареи

24

Питание датчик скорости
колеса (ЗЛ)

Переключатель зажигания:
ВКЛ

Приблизительное напряжение
аккумуляторной батареи

26

Питание электромагнитного
клапана

Переключатель зажигания:
ВКЛ (ВЫКЛ)

Приблизительное напряжение
аккумуляторной батареи

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-120

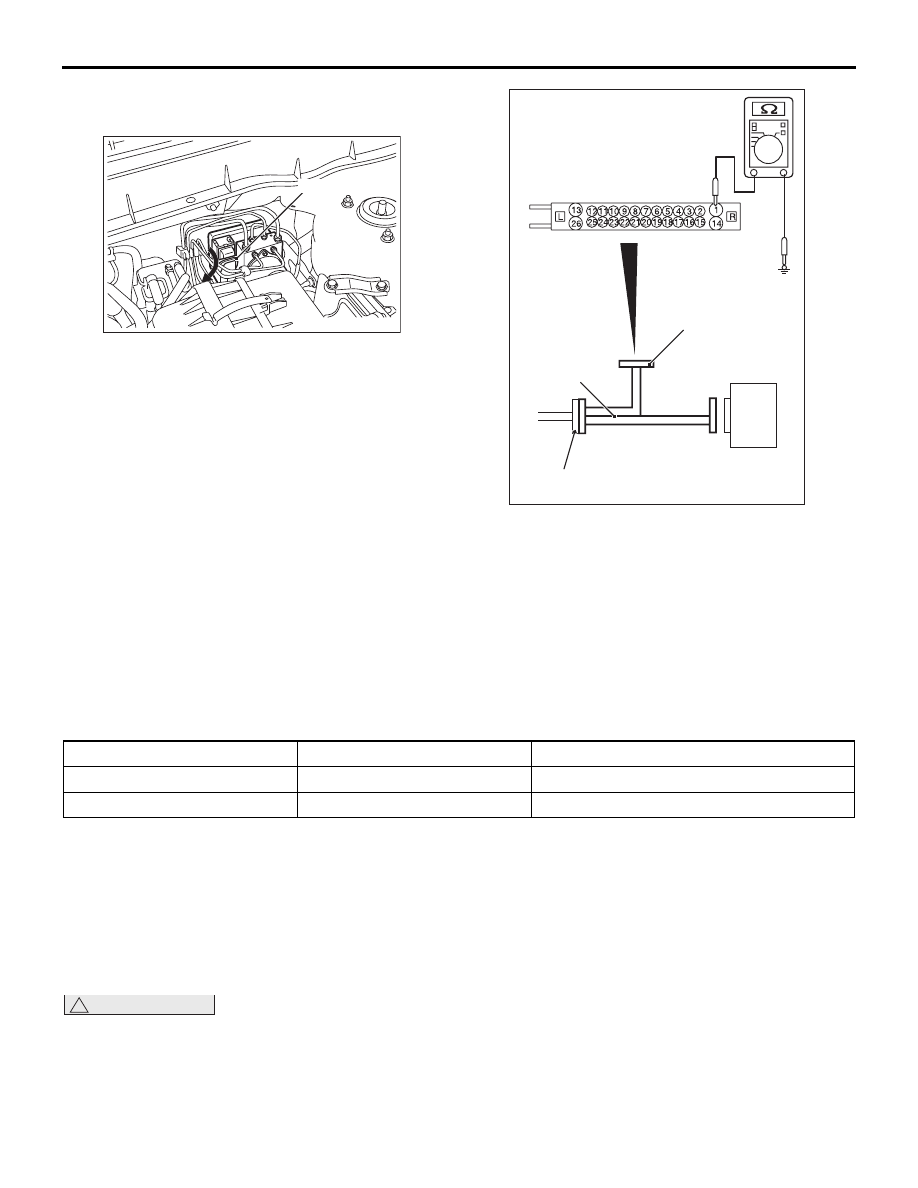

ПРОВЕРКА НЕПРЕРЫВНОСТИ ЦЕПИ
НА РАЗЪЕМЕ СО СТОРОНЫ ЖГУТА

Рычаг

AB

AC505181

1. С помощью рычага блокировки отсоедините

разъем жгута электропроводки ABS-ECU как
показано на рисунке.

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

DL

AC606869

2. Проводя проверку целостности цепи,

переведите переключатель зажигания
в положение «БЛОКИРОВКА» (ВЫКЛ),
подсоединить специальный инструмент - жгут
проводов для проверки ABS (MB991974) как
показано на рисунке, и отсоединить разъем
ABS-ECU.

3. Проверить целостность цепи между клеммами,

указанными в таблице ниже.

4. Схема клемм показана на рисунке.

Клемма №

Сигнал

Нормальные условия

1

− «масса на кузове»

«Масса»

Непрерывность цепи (2

Ω или менее)

14

− «масса на кузове»

«Масса»

Непрерывность цепи (2

Ω или менее)

ОБСЛУЖИВАНИЕ НА АВТОМОБИЛЕ

ПРОВЕРКА УЗЛА ГИДРОСИСТЕМЫ

M1352001700965

1. Поднять транспортное средство с помощью

домкрата и установить на упор в указанных
точках.

!

ОСТОРОЖНО

Прежде чем подключать или отключать
M.U.T.-III следует обязательно перевести
переключатель зажигания в положение
«БЛОКИРОВКА» (ВЫКЛ).

2. Прежде чем проводить настройку M.U.T.-III

следует обязательно перевести
переключатель зажигания в положение
«БЛОКИРОВКА» (ВЫКЛ).

3. Убедиться, что рукоятка переключения

находится в положении «N», после чего
запустить двигатель.

4. Проверки привода от 01 до 04 выполняются

с помощью M.U.T.-III при нажатой педали
тормоза. В ходе проверок следует пробовать
вращать колеса вручную, чтобы убедиться
в изменении усилия торможения.
