ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-109

Процедура выявления 5: Сигнальная лампа ABS продолжает гореть после запуска двигателя.

РАБОТА

• ABS-ECU посылает комбинированному

счетчику через ETACS-ECU посредством
шины CAN сигнал запроса на включение
сигнальной лампы ABS.

• ABS-ECU при включенном зажигании

посредством ETACS-ECU включает
сигнальную лампу ABS приблизительно на 3
секунды для проверки клапана.

КОММЕНТАРИИ ПО ПРОЯВЛЕНИЮ
НЕИСПРАВНОСТИ

Это может быть вызвано неисправностью линии
шины CAN, ETACS-ECU, комбинированного
счетчика или ABS-ECU.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Поврежден жгут электропроводки или разъемы

• Неисправность ETACS-ECU

• Неисправность комбинированного счетчика

• Неисправность ABS-ECU

• Ненормальное напряжение системы

ПРИМЕЧАНИЕ: Если напряжение питания не

соответствует норме, код диагностики не
выдается, и загорается сигнальная лампа
ABS.

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

).

ШАГ 2. Код диагностики M.U.T.-III
С помощью M.U.T.-III проверить код диагностики
системы ABS.

Q: Появляется ли ли код диагностики?

ДА :

Провести диагностику по коду
(См.

Стр.35B-6

).

НЕТ :

Перейти к Шагу 3.

ШАГ 3. Проверить систему цепи питания
ABS-ECU.
См.

Стр.35B-112

.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 4.

НЕТ :

Провести диагностику цепи питания
ABS-ECU (См.

Стр.35B-112

).

ШАГ 4. Код диагностики других систем
M.U.T.-III
Убедиться с помощью M.U.T.-III, что система
комбинированного счетчика не выдает код
диагностики №U0141.

Q: Присутствует ли код диагностики?

ДА :

Выявить неисправности
комбинированного счетчика и перейти
к Шагу 6.

НЕТ :

Перейти к Шагу 5.

ШАГ 5. Код диагностики других систем
M.U.T.-III
Убедиться с помощью M.U.T.-III, что система
ETACS не выдает код диагностики №U0121.

Q: Присутствует ли код диагностики?

ДА :

Выявить неисправности ETACS
и перейти к Шагу 6.

НЕТ :

Заменить ABS-ECU и перейти к Шагу 6.

ШАГ 6. Перезапустить систему.

Q: Соответствует ли включение и выключение

сигнальной лампы ABS норме?
ДА :

Процедура завершена.

НЕТ :

Вернуться к Шагу 1.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-110

Процедура выявления 6: Ненормальная работа тормоза

КОММЕНТАРИИ ПО ПРОЯВЛЕНИЮ
НЕИСПРАВНОСТИ

И хотя точно выяснить причину неисправности
невозможно, поскольку она зависит от состояния
хода и типа дороги, при появлении любого кода
диагностики возможна неисправность
гидравлического контура.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность узла гидросистемы

(объединенного с ABS-ECU)

• Неисправность гидравлического контура

• Неисправность тормоза в сборе

• Неисправность усилителя тормоза или

главного цилиндр в сборе

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка кода диагностики

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 2.

НЕТ :

Проверить наличие неисправности по
правильному коду диагностики
(См.

Стр.35B-6

).

ШАГ 2. Проверка узла гидросистемы
(объединенного с ABS-ECU)
Проверить правильность установки патрубка
тормозной системы в узле гидросистемы
(объединенном с ABS-ECU) (См.

Стр.35B-120

).

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Правильно установить патрубок
тормозной системы, отремонтировать
внешние магистрали тормозной
системы, либо заменить узел
гидросистемы (объединенный
с ABS-ECU).

ШАГ 3. Перезапустить систему.

Q: Имеются ли какие-либо неисправности в работе

тормоза?
ДА :

Проверить все компоненты,
относящиеся к тормозной системе, и при
необходимости отремонтировать. Затем
перейти к Шагу 4.

НЕТ :

Перейти к Шагу 4.

ШАГ 4. Проверка узла гидросистемы
Провести проверку следующих приводов.

• Наименование №01: ABS привод ПЛ колеса

• Наименование №02: ABS привод ПП колеса

• Наименование №03: ABS привод ЗЛ колеса

• Наименование №04: ABS привод ЗП колеса

Q: Является ли результат проверки нормальным?

ДА :

Диагностика завершена.

НЕТ :

Заменить узел гидросистемы
(объединенный с ABS-ECU).

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-111

Процедура выявления 7: Не работает система ABS

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

КОММЕНТАРИИ ПО ПРОЯВЛЕНИЮ
НЕИСПРАВНОСТИ

Если присутствует этот симптом неисправности,
система ABS может не работать.
Диагностический код может быть выдан системой
ABS с помощью M.U.T.-III.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Низкое напряжение аккумуляторной батареи

• Неисправность жгута электропроводки или

разъема линии шины CAN

• Неисправность ABS-ECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА : .

Перейти к Шагу 3.

НЕТ : .

Отремонтировать шину CAN

(См. ГРУППУ 54С

− Таблица диагностики

шины CAN

Стр.54C-18

). По завершении

перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Присутствует ли код диагностики?

ДА : .

Провести выявление соответствующих
неисправностей.

НЕТ : .

Перейти к Шагу 3.

ШАГ 3. Проверить цепь питания ABS-ECU
См.

Стр.35B-112

.

Q: Является ли результат проверки нормальным?

ДА : .

Перейти к Шагу 4.

НЕТ : .

Отремонтировать и перейти к Шагу 5.

ШАГ 4. Проверка узла гидросистемы
См.

Стр.35B-120

.

Q: Является ли результат проверки нормальным?

ДА : .

Перейти к Шагу 5.

НЕТ : .

Отремонтировать тормозную трубку или

заменить ABS-ECU.

ШАГ 5. Рабочая проверка

Q: ABS работает нормально?

ДА : .

Процедура завершена.

НЕТ : .

Проверить соответствующие

компоненты тормозной системы кроме
системы ABS.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-112

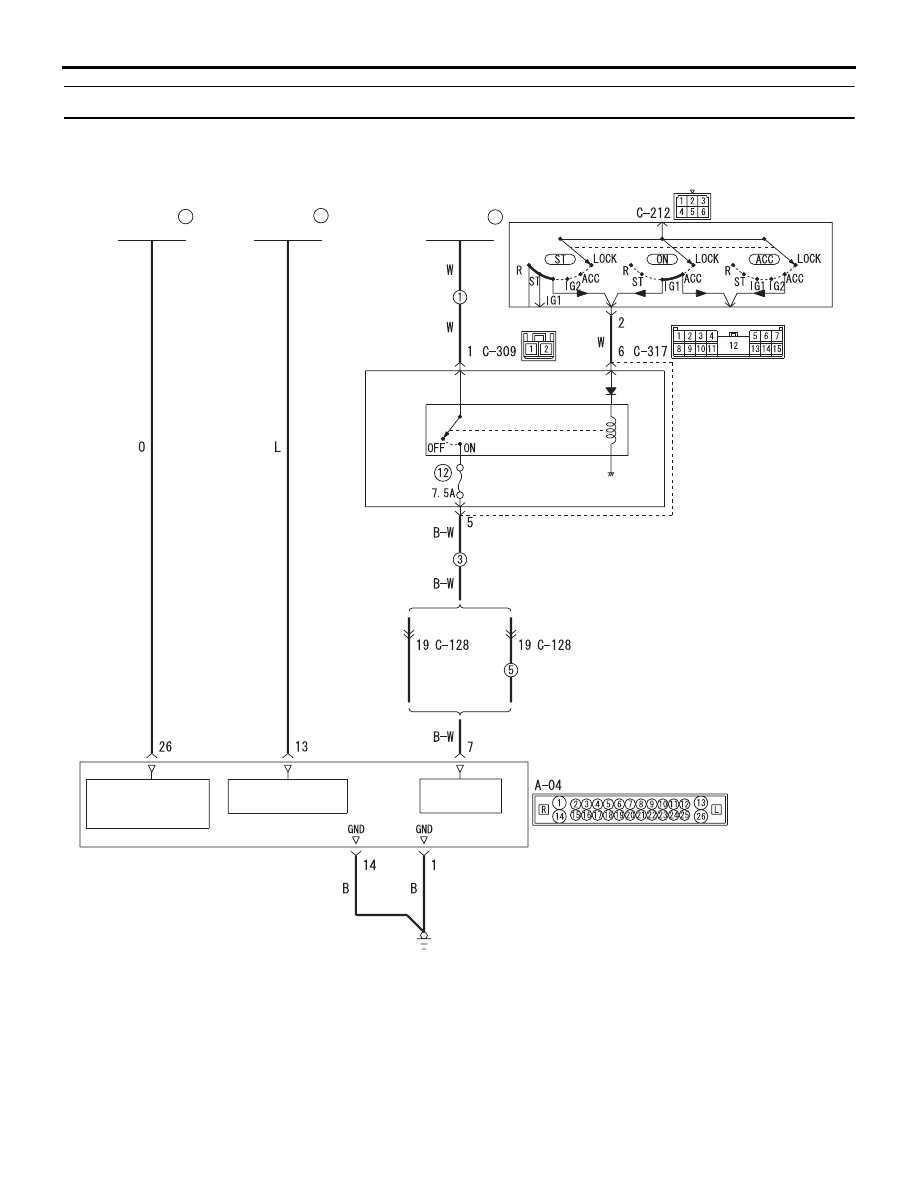

Процедура выявления 8: Система цепи питания ABS-ECU

AB

AC700594

ЗАМОК

ЗАЖИГАНИЯ

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый

G: Зеленый     L: Синий     W: Белый

Y: Желтый     SB: Голубой     BR: Коричневый

O: Оранжевый     GR: Серый     R: Красный

P: Розовый     V: Фиолетовый     PU: Пурпурный

SI: Серебристый

4B1

4A9

РЕЛЕ

IG1

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

ИСТОЧНИК

ПИТАНИЯ

ABS-блок управления

ETACS-

ECU

ПИТАНИЕЭЛЕК-

ТРОДВИГАТЕЛЯ

ПИТАНИЕ ЭЛЕК-

ТРОМАГНИТНО

ГО КЛАПАНА

26

ПЛАВКАЯ

ПЕРЕМЫЧКА

27

ПЛАВКАЯ

ПЕРЕМЫЧКА

Цепь питания ABC-ECU
