ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-57

ШАГ 5. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CL

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №18 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №19 и «массой на
кузове».

НОРМА: 1 В или менее

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 6.

НЕТ (Результат измерений на клемме №18 или
№19 не соответствует норме) :

Перейти

к Шагу 7.

ШАГ 6. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CM

AC606869

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №18 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №19 и «массой на
кузове».

НОРМА: Прерывание

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 9.

НЕТ (Результат измерений на клемме №18 или
№19 не соответствует норме) :

Перейти

к Шагу 7.

ШАГ 7. Проверка разъема: разъем ABS-ECU
A-04, разъем датчика скорости <ПЛ> колеса
A-08

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ :

Отремонтировать неисправный разъем.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-58

ШАГ 8. Проверка жгута электропроводки
между клеммой №18 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ПЛ> колеса A-08, а также между клеммой №19
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ПЛ> колеса A-08.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ПЛ> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Заменить датчик скорости <ПЛ> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

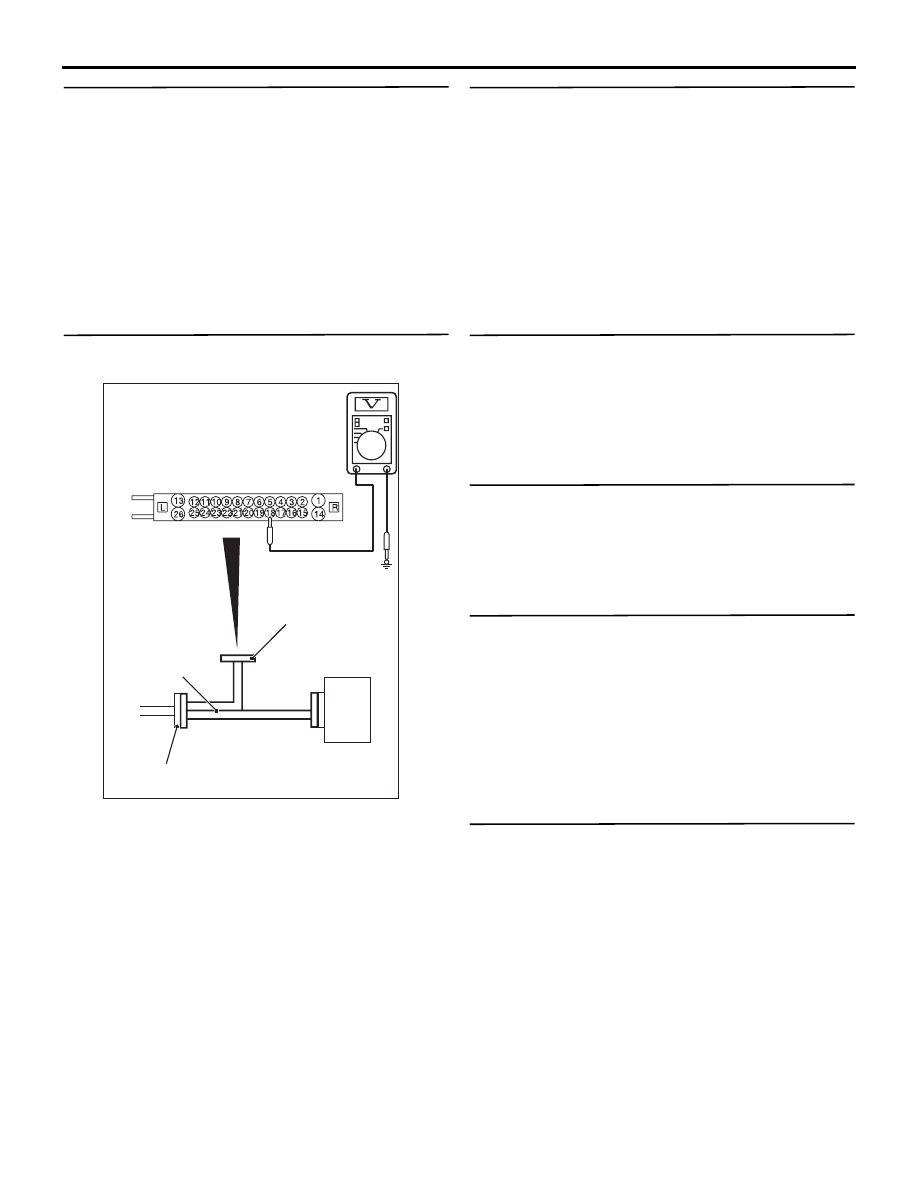

ШАГ 9. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

BH

AC606870

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъемам со стороны ABS-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №18 и «массой на
кузове».

НОРМА: Напряжение в системе

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 10.

НЕТ :

Перейти к Шагу 12.

ШАГ 10. Проверка жгута электропроводки
между клеммой №18 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ПЛ> колеса A-08, а также между клеммой №19
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ПЛ> колеса A-08.

• Проверить наличие обрыва в цепи датчика

скорости <ПЛ> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 11.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 11. Проверка датчика скорости колеса как
единого узла
См.

Стр.35B-127

.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 13.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 12. Проверка разъема: Разъем ABS-ECU
A-04

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 16.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 13. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ПЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 14.

НЕТ :

Установить датчик скорости колеса
правильно.

ШАГ 14. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ПЛ> колеса. (См. ГРУППУ 26

−

 Обслуживание

на машине

Стр.26-5

.)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 15.

НЕТ :

Заменить подшипник колеса.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-59

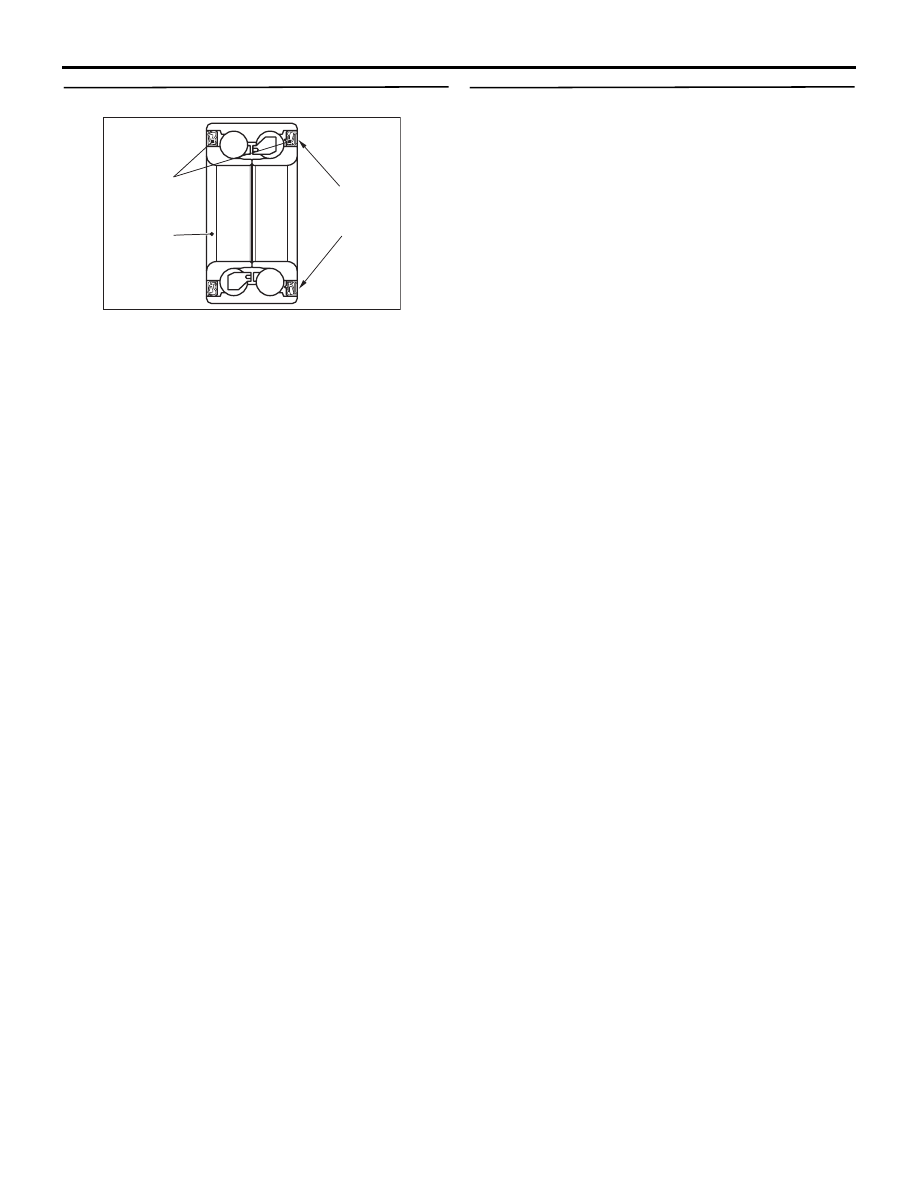

ШАГ 15. Проверка задающего диска

Подшипник

колеса

AC

Магнитный

энкодер

Сальник

AC504925

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 16.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить подшипник

колеса.

ШАГ 16. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C1046?

ДА :

Заменить ABS-ECU.

НЕТ :

Диагностика завершена.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-60

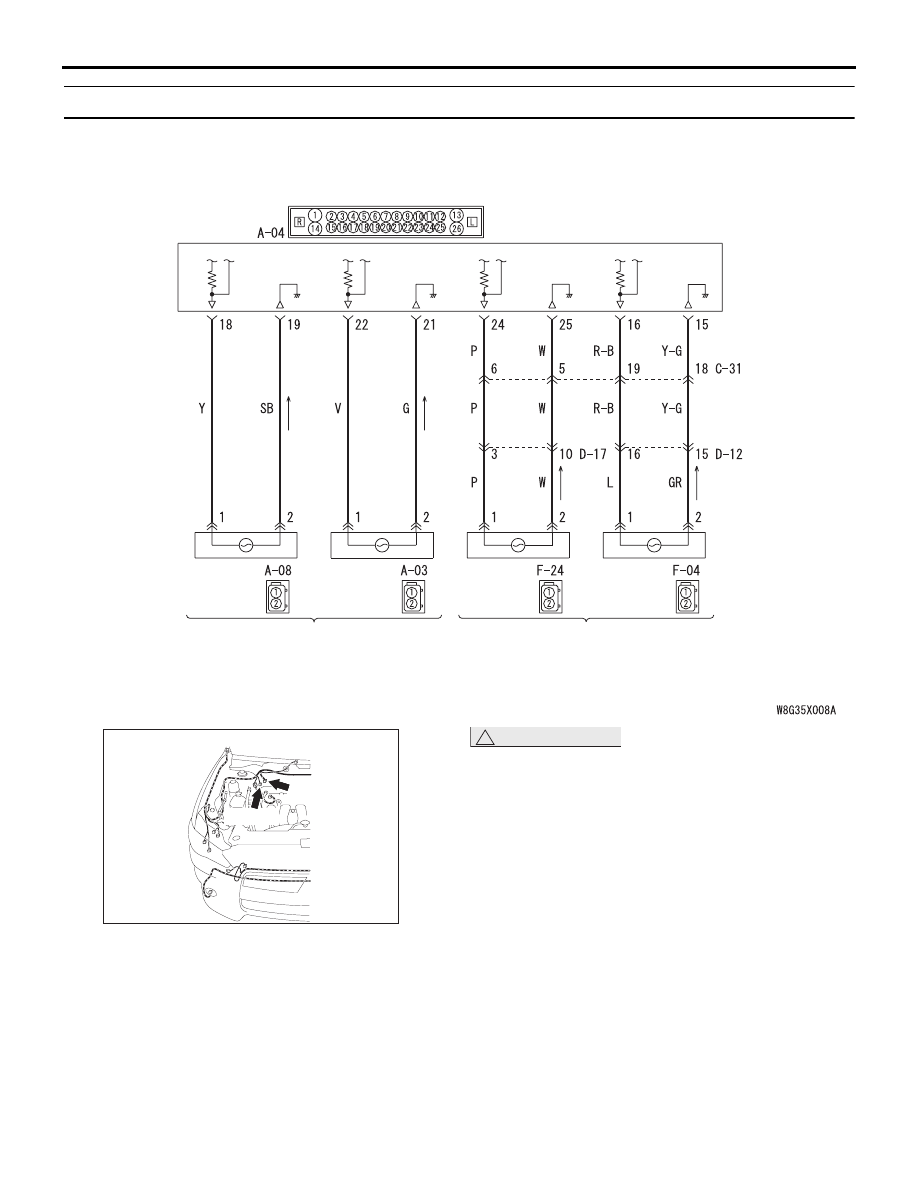

Код № C1047 Превышено время фазы управления датчиком скорости ПП колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ABS-блок

управления

Цепь датчика скорости вращения колеса

A-04 (B)

A-03 (B)

Разъемы: A-03, A-04

BA

AC612691

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.
