ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-33

Код № C1027 Отклонения сигнала датчика скорости ЗЛ колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ABS-блок

управления

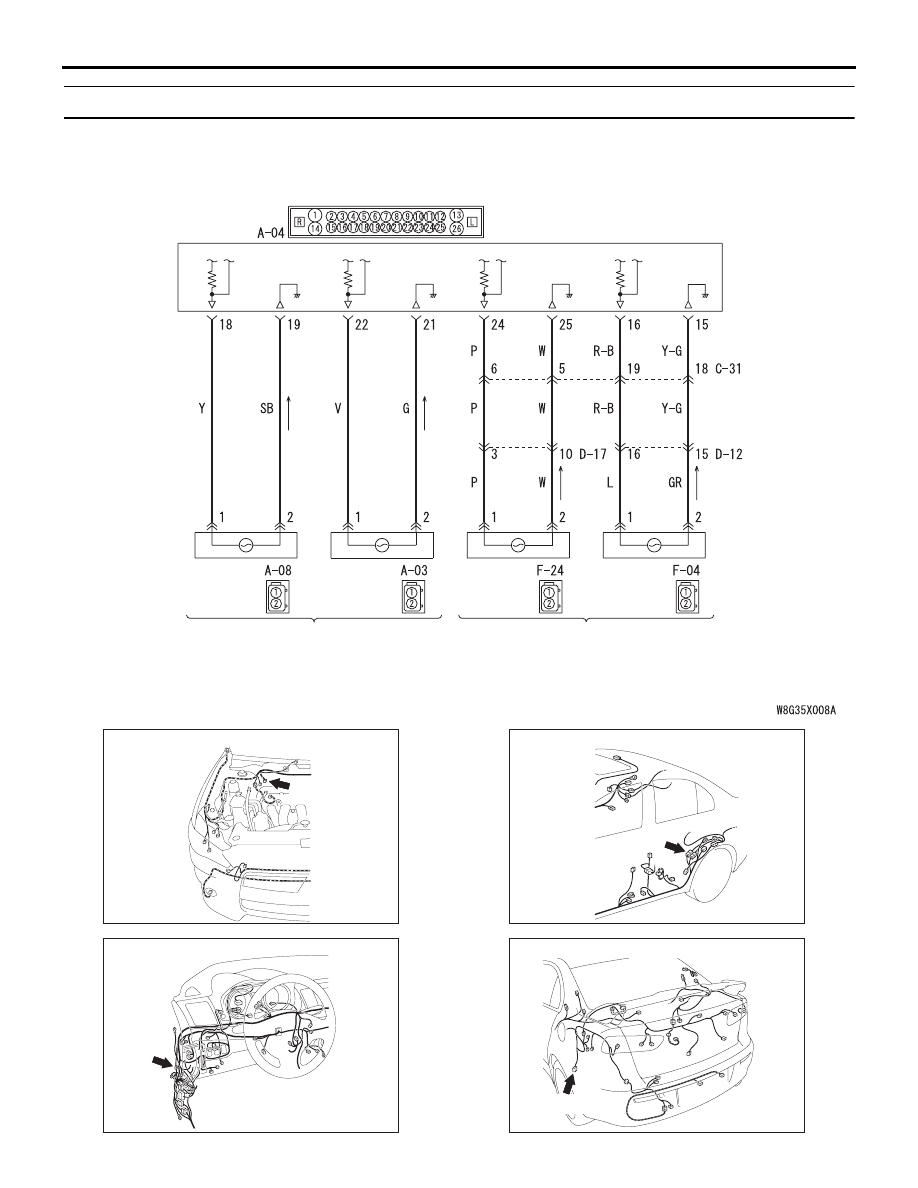

Цепь датчика скорости вращения колеса

A-04 (GR)

Разъем: A-04

AZ

AC612691

DF

Разъем: C-31

AC612705

Разъем: D-17

AU

AC612723

F-24 (B)

Разъем: F-24

AT

AC612744

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-34

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ABS-ECU. ABS-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ

Во время движения транспортного средства
ABS-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлена любая из перечисленных
ниже ошибок, ABS-ECU выдает соответствующий
код диагностики.

• Беспорядочное изменение сигнала датчика

скорости колеса

• Значение сигнала датчика скорости колеса

все время очень высоко.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Слишком большое расстояние между

датчиком скорости колеса и задающим
диском

• Налипание инородных материалов на датчик

скорости колеса

• Налипание инородных материалов на

задающий диск

• Неисправность подшипника колеса

• Неисправность датчика скорости колеса

• Поврежден жгут электропроводки или разъемы

• Внешние шумовые помехи

• Ненадлежащая установка датчика скорости

колеса

• Деформация задающего диска

• Неисправность ABS-ECU

• Нарушение рисунка намагниченности

задающего диска

• Изменилось количество полюсов (северных

и южных) магнитного задающего диска.

Прошлая неисправность

• Если помимо этого также присутствует код

C1020, следует выполнять диагностику,
уделяя особое внимание неисправностям
жгута электропроводки и разъемам на участке
между ABS-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00

− Использование точек

выявления неисправностей/осмотра

Стр.00-15

).

• Если код диагностики C1020 не выявлен,

могут присутствовать следующие условия:

• Пробуксовка некоторых колес

• Неустойчивое положение транспортного

средства

• Внешние шумовые помехи

• Машина двигалась при включенном

стояночном тормозе.

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Выявление

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C1027?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Код диагностики M.U.T.-III
Проверить, выдается ли также код диагностики
№ C1020?

Q: Выдается ли также код диагностики № C1020?

ДА :

Провести диагностику по коду № C1020
(См.

Стр.35B-16

).

НЕТ :

Перейти к Шагу 4.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-35

ШАГ 4. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ЗЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 5.

НЕТ :

Установить датчик скорости <ЗЛ> колеса
правильно.

ШАГ 5. Проверка датчика скорости колеса как
единого узла

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 6.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 6. Проверка расшатанности подшипника
колеса
ПРИМЕЧАНИЕ: Расшатанный подшипник колеса
может привести к увеличению расстояния
между датчиком скорости колеса и задающим
диском. Проверить расшатанность подшипника
<ЗЛ> колеса (См. ГРУППУ 27

−

 Обслуживание на

машине

Стр.27-2

.)

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 7.

НЕТ :

Заменить узел ступицы заднего колеса.

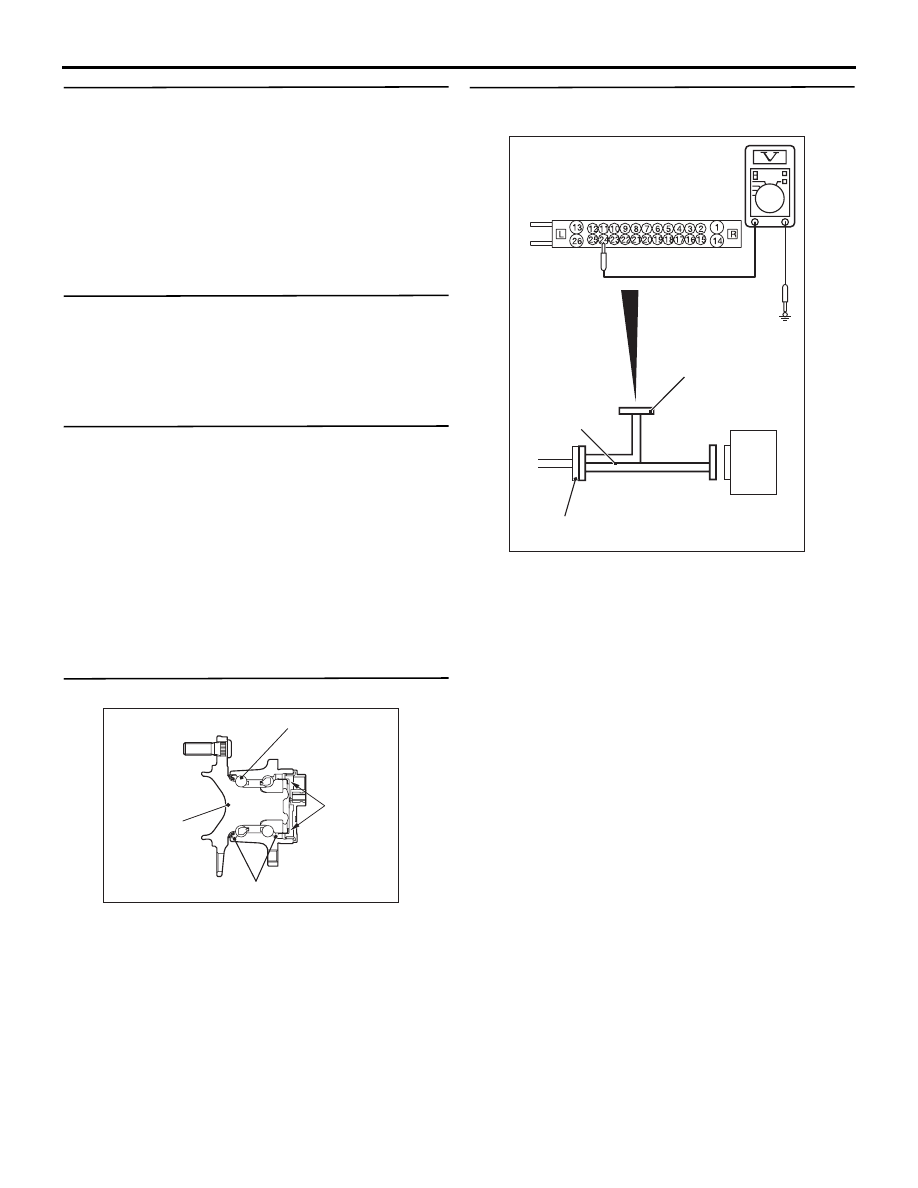

ШАГ 7. Проверка задающего диска

AB

Магнитный

энкодер

Шарикоподшипник

Сальник

Задняя ступица

AC700162

Проверить наличие налипания посторонних
материалов на задающий диск и его
деформации.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ (налипание посторонних материалов) :

Снять посторонние материалы
и очистить задающий диск, стараясь не
повредить магнит и не нарушить его
магнитные свойства.

НЕТ (Деформация) :

Заменить узел ступицы

заднего колеса.

ШАГ 8. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CP

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №24 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №25 и «массой на
кузове».

НОРМА: 1 В или менее

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 9.

НЕТ (Результат измерений на клемме №24 или
№25 не соответствует норме) :

Перейти

к Шагу 10.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-36

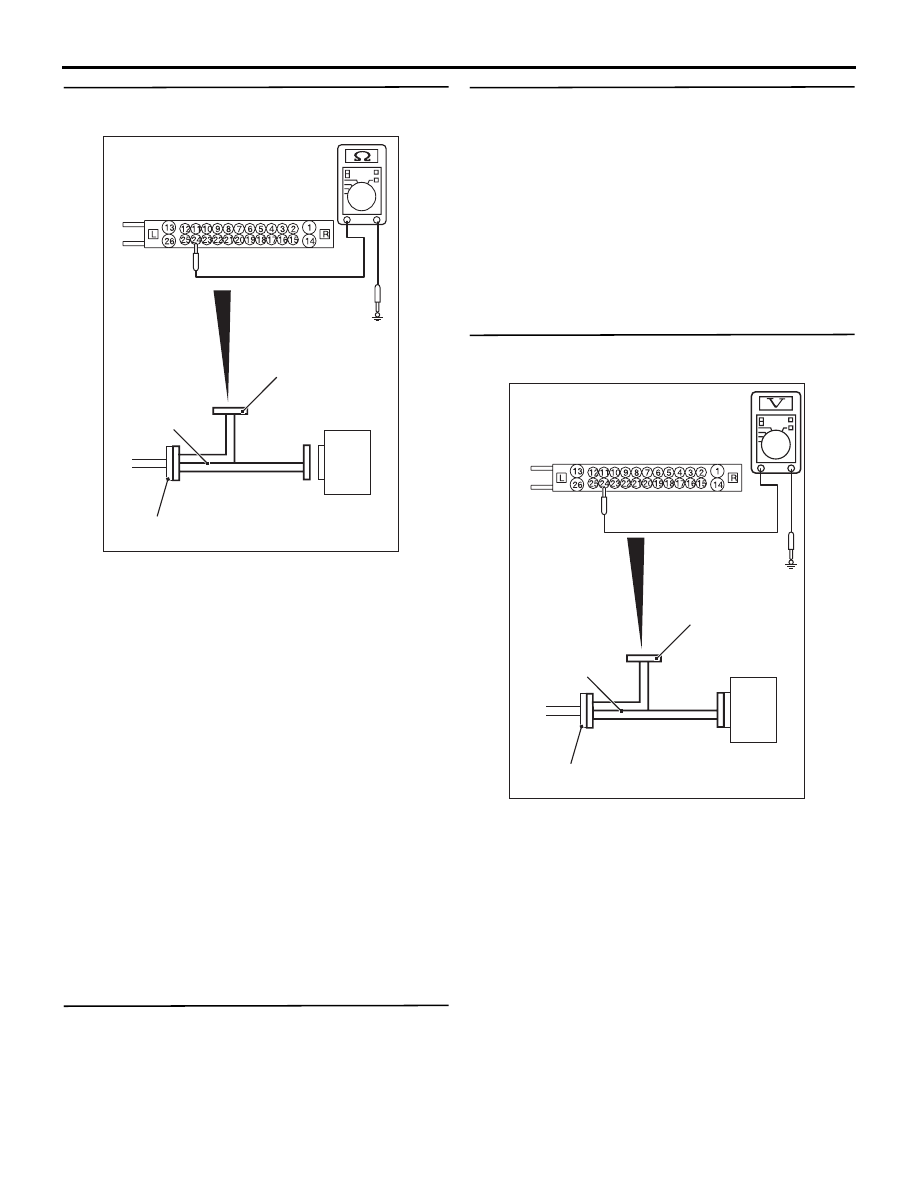

ШАГ 9. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CQ

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №24 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №25 и «массой на
кузове».

НОРМА: Прерывание

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 12.

НЕТ (Результат измерений на клемме №24 или
№25 не соответствует норме) :

Перейти

к Шагу 10.

ШАГ 10. Проверка разъема: разъем ABS-ECU
A-04, промежуточные разъёмы C-31 и D-17,
разъем датчика скорости <ЗЛ> колеса F-24

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 11.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 11. Проверка жгута электропроводки
между клеммой №24 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости <ЗЛ>
колеса F-24, а также между клеммой №25
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ЗЛ> колеса F-24.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗЛ> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Заменить датчик скорости <ЗЛ> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 12. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

BJ

AC606870

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъемам со стороны ABS-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №24 и «массой на
кузове».

НОРМА: Напряжение в системе

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 13.

НЕТ :

Перейти к Шагу 15.
