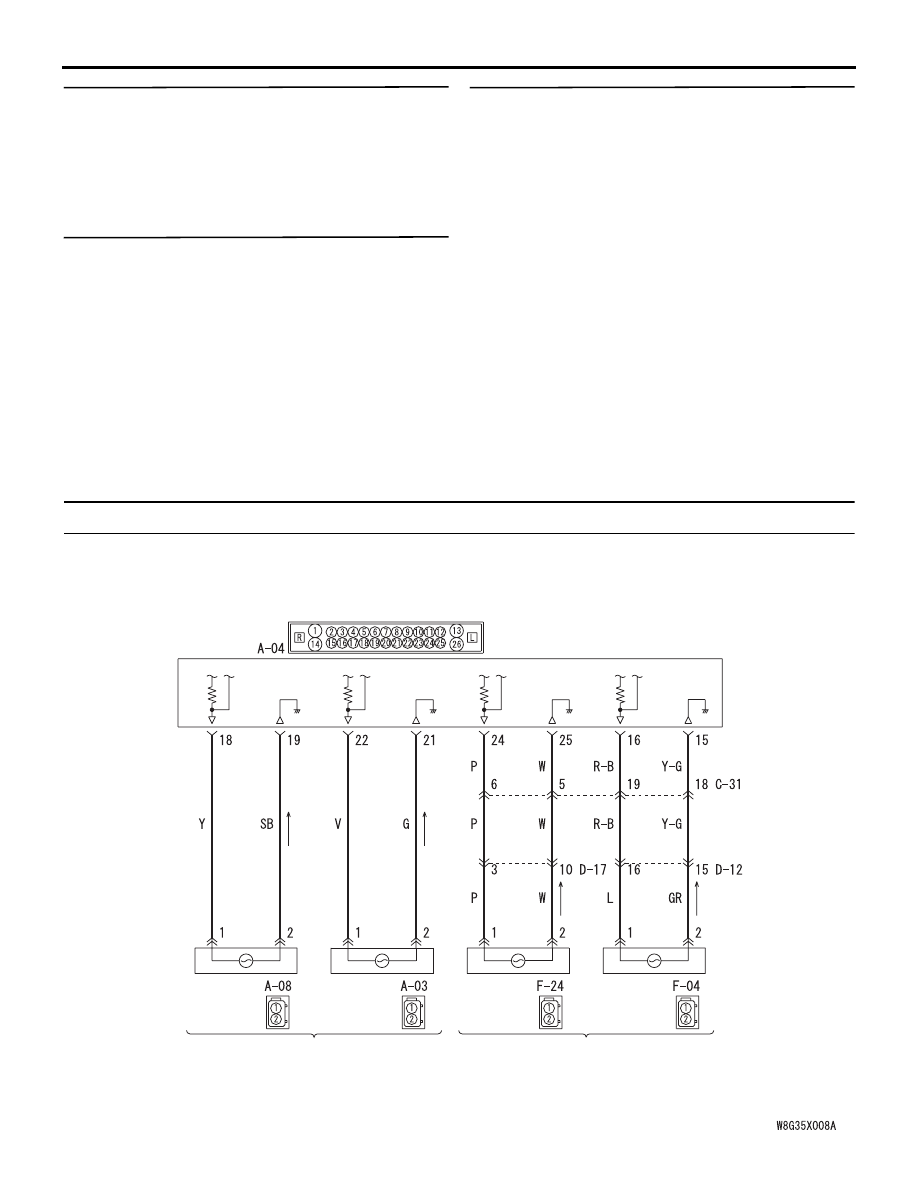

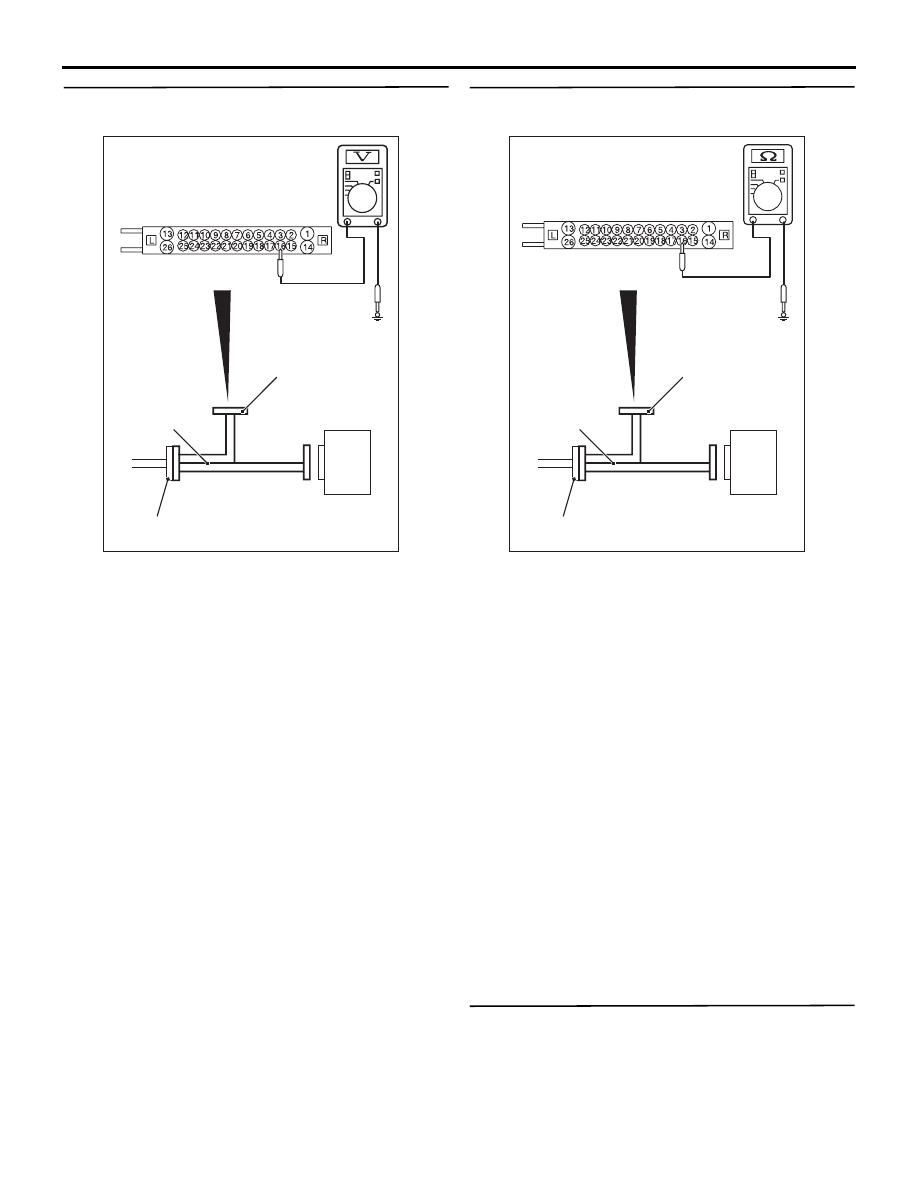

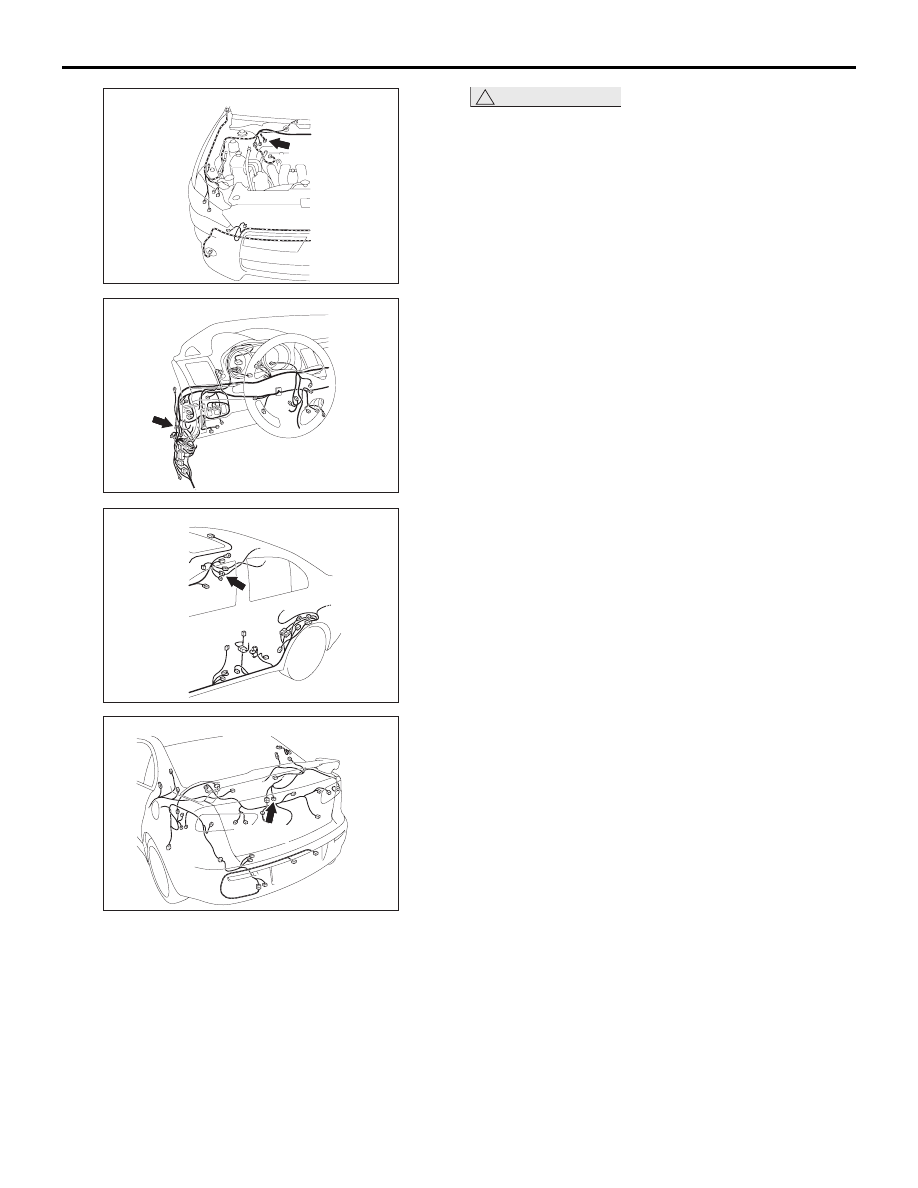

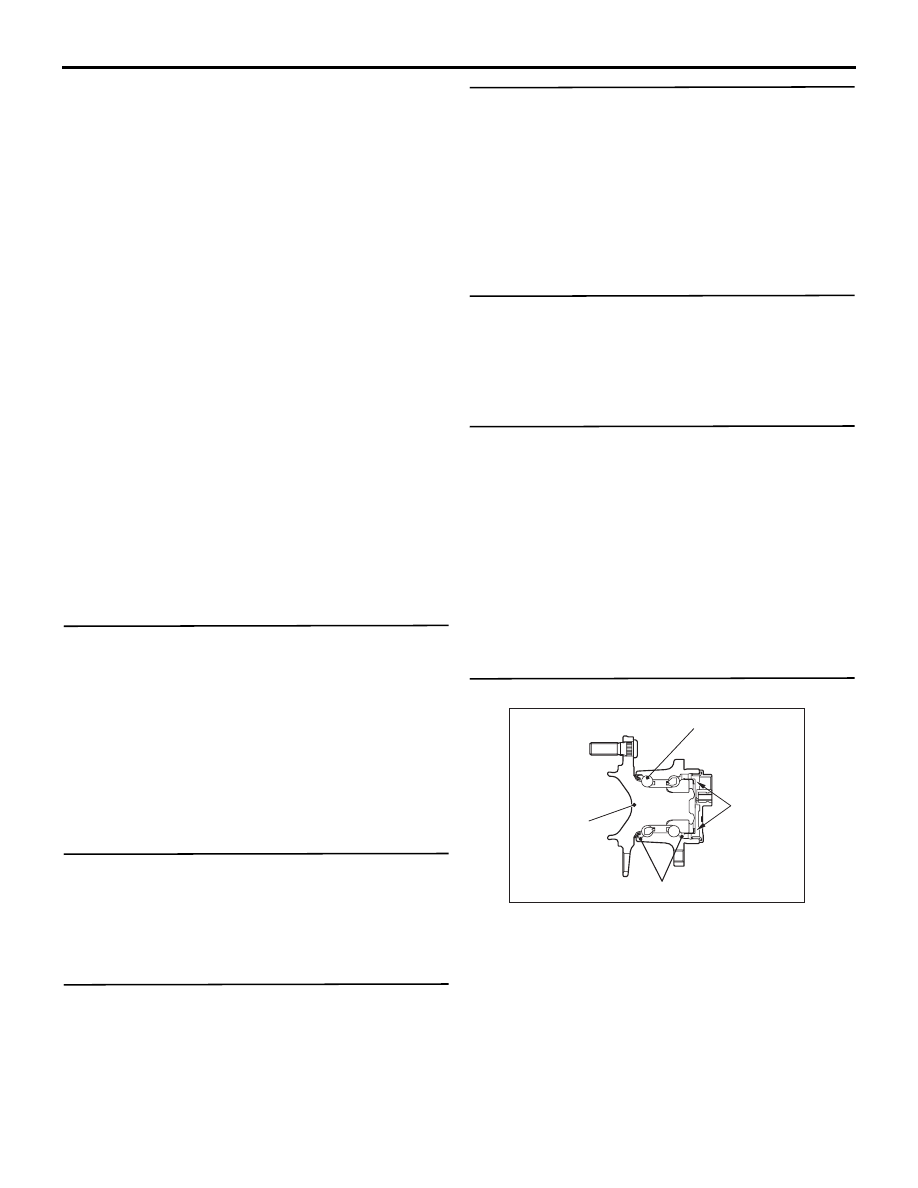

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS) 35B-37 ШАГ 13. Проверка разъема: разъем ABS-ECU Q: Является ли результат проверки нормальным? ДА : Перейти к Шагу 14. НЕТ : Отремонтировать неисправный разъем. ШАГ 14. Проверка жгута электропроводки • Проверить наличие обрыва цепи датчика скорости <ЗЛ> колеса. Q: Является ли результат проверки нормальным? ДА : Заменить датчик скорости <ЗЛ> колеса. НЕТ : Отремонтировать жгут электропроводки. ШАГ 15. Проверка сброса кода диагностики. не менее 20 км/ч. Q: Выдается ли код диагностики № C1027? ДА : Заменить ABS-ECU. НЕТ : Периодическая неисправность − Что делать с периодическими неисправностями ). Код № C1032 Отклонения сигнала датчика скорости ЗП колеса Цветовая кодировка проводов B: Черный LG: Светло-зеленый G: Зеленый L: Синий W: Белый Y: Желтый SB: Голубой BR: Коричневый O: Оранжевый GR: Серый R: Красный P: Розовый V: Фиолетовый PU: Пурпурный SI: Серебристый ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ ЗАДНЕГО КОЛЕСА ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ ПЕРЕДНЕГО КОЛЕСА (ПРАВЫЙ) (ПРАВЫЙ) (ЛЕВЫЙ) (ЛЕВЫЙ) ABS-блок управления Цепь датчика скорости вращения колеса |
