Mitsubishi Lancer X. Руководство - часть 742
ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)
35B-25
• Эти импульсные сигналы, создаваемые
датчиками скорости колеса, поступают
в ABS-ECU. ABS-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.
УСЛОВИЯ ПОЯВЛЕНИЯ КОДОВ
ДИАГНОСТИКИ
Во время движения транспортного средства
ABS-ECU отслеживает сигналы от каждого
датчика скорости колеса. Если в сигналах от этих
датчиков выявлена любая из перечисленных
ниже ошибок, ABS-ECU выдает соответствующий
код диагностики.
• Беспорядочное изменение сигнала датчика
скорости колеса
• Значение сигнала датчика скорости колеса
все время очень высоко.
ВОЗМОЖНЫЕ ПРИЧИНЫ
Текущая неисправность
• Слишком большое расстояние между
датчиком скорости колеса и задающим
диском
• Налипание инородных материалов на датчик
скорости колеса
• Налипание инородных материалов на
задающий диск
• Неисправность подшипника колеса
• Неисправность датчика скорости колеса
• Поврежден жгут электропроводки или разъемы
• Внешние шумовые помехи
• Ненадлежащая установка датчика скорости
колеса
• Деформация задающего диска
• Неисправность ABS-ECU
• Нарушение рисунка намагниченности
задающего диска
• Изменилось количество полюсов (северных
и южных) магнитного задающего диска.
Прошлая неисправность
• Если помимо этого также присутствует код
C100A, следует выполнять диагностику,
уделяя особое внимание неисправностям
жгута электропроводки и разъемам на участке
между ABS-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00
− Что делать с периодическими
).
• Если код диагностики C100A не выявлен,
могут присутствовать следующие условия:
• Пробуксовка некоторых колес
• Неустойчивое положение транспортного
средства
• Внешние шумовые помехи
• Машина двигалась при включенном
стояночном тормозе.

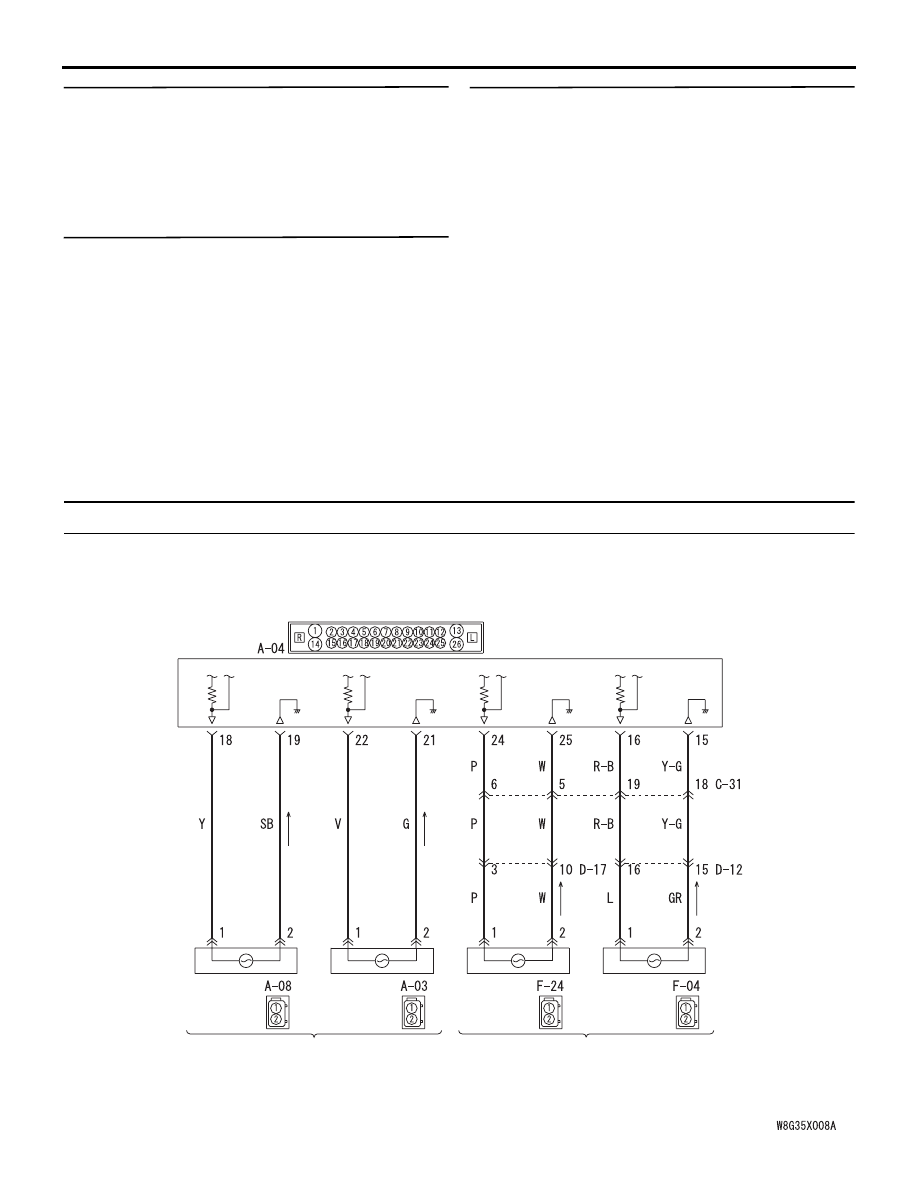

ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.
Q: Является ли результат проверки нормальным?
ДА :
Перейти к Шагу 3.
НЕТ :
Отремонтировать шину CAN
(См. ГРУППУ 54С
− Таблица диагностики
шины CAN
). По завершении
перейти к Шагу 2.
ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN
Q: Выдается ли код диагностики № C1011?
ДА :
Перейти к Шагу 3.
НЕТ :
Диагностика завершена.
ШАГ 3. Код диагностики M.U.T.-III
Проверить, выдается ли также код диагностики
№ C100A?
Q: Выдается ли также код диагностики № C100A?
ДА :
Провести диагностику по коду № C100A
(См.
НЕТ :
Перейти к Шагу 4.

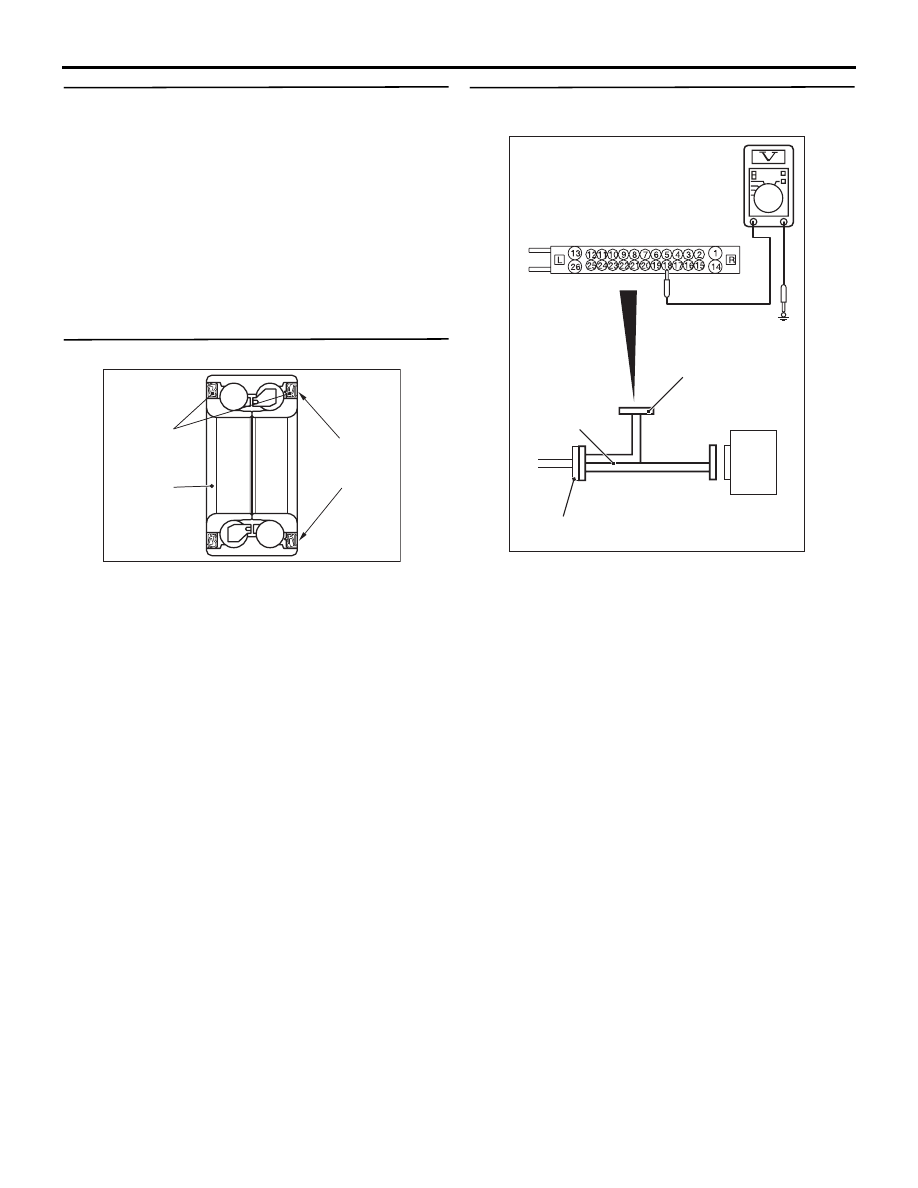

ШАГ 4. Проверка установки датчика скорости
колеса
Проверить, как установлен датчик скорости <ПЛ>
колеса (датчик скорости колеса отсоединен,
плохо закреплен крепежный болт и т.д.).
Q: Является ли результат проверки нормальным?
ДА :
Перейти к Шагу 5.
НЕТ :
Установить датчик скорости колеса
правильно.

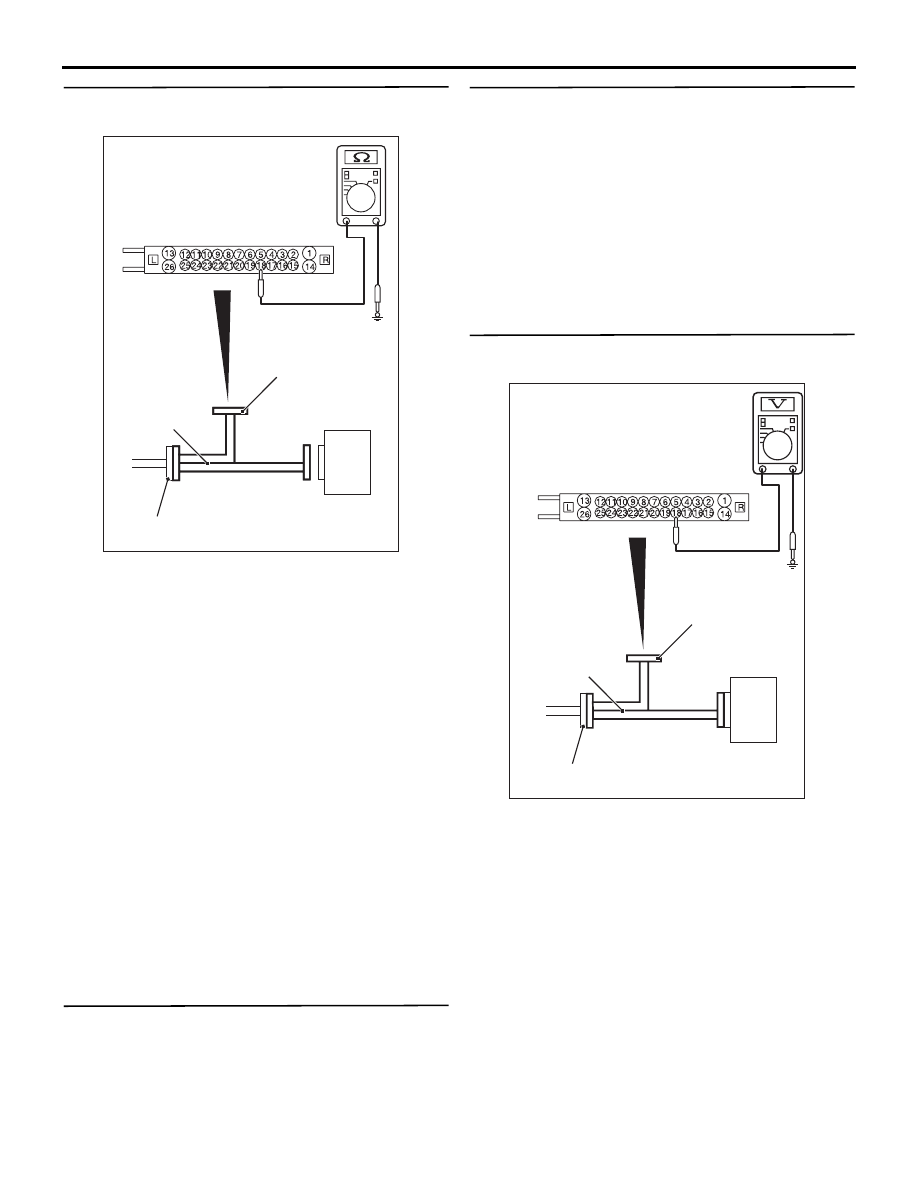

ШАГ 5. Проверка датчика скорости колеса как
единого узла
Q: Является ли результат проверки нормальным?
ДА :
Перейти к Шагу 6.
НЕТ :
Заменить датчик скорости колеса.
