ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-21

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.

• Эти импульсные сигналы, создаваемые

датчиками скорости колеса, поступают
в ABS-ECU. ABS-ECU по частоте импульсного
сигнала определяет скорость вращения
колеса.

УСЛОВИЯ ВОЗНИКНОВЕНИЯ КОДОВ
ДИАГНОСТИКИ

ABS-ECU отмечает изменения напряжения
сигналов, поступающих от каждого датчика
скорости колеса. При выявлении обрыва или
короткого замыкания в цепи, ABS-ECU выдает
код диагностики.

ВОЗМОЖНЫЕ ПРИЧИНЫ

Текущая неисправность

• Поврежден жгут электропроводки или разъемы

• Шумовые помехи

• Неисправность датчика скорости колеса

• Неисправность ABS-ECU

Прошлая неисправность

• Выполнить диагностику, уделяя особое

внимание неисправностям жгута
электропроводки и разъемам на участке
между ABS-ECU и датчиком скорости колеса.
Процедура диагностики описана в разделе
Что делать с прошлыми неисправностями
(ГРУППА 00

− Использование точек

выявления неисправностей/осмотра

Стр.00-15

).

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 3.

НЕТ :

Отремонтировать шину CAN
(См. ГРУППУ 54С

− Выявление

неисправностей

Стр.54C-18

). По

завершении перейти к Шагу 2.

ШАГ 2. Повторная проверка кода диагностики
после переустановки шины CAN

Q: Выдается ли код диагностики № C102B?

ДА :

Перейти к Шагу 3.

НЕТ :

Диагностика завершена.

ШАГ 3. Перечень данных M.U.T.-III
Проверить следующие эксплуатационные
характеристики.

• Наименование №04: Датчик скорости ЗП

колеса

Q: Является ли результат проверки нормальным?

ДА :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

НЕТ :

Перейти к Шагу 4.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-22

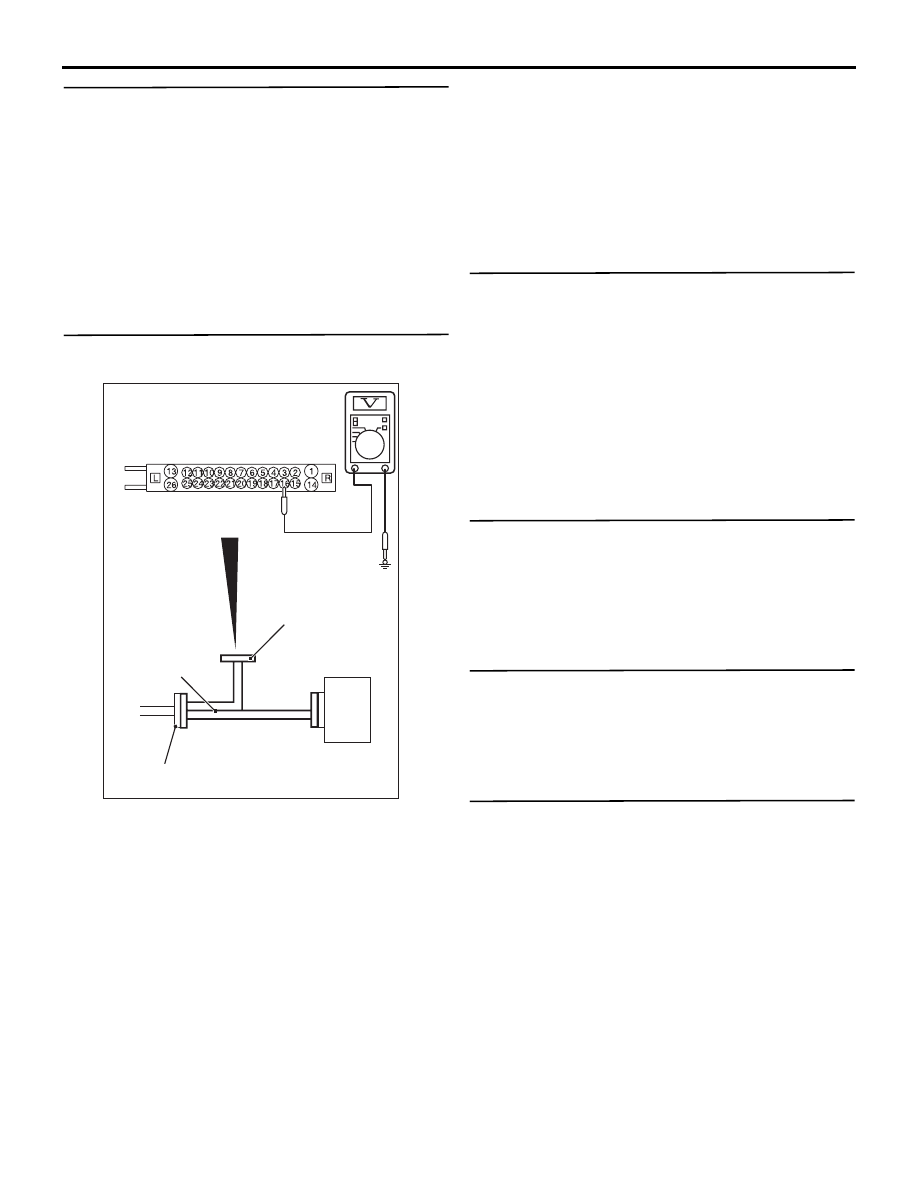

ШАГ 4. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CR

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить напряжение со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове», а также между клеммой заземления
датчика скорости колеса №15 и «массой на
кузове».

НОРМА: 1 В или менее

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 5.

НЕТ (Результат измерений на клемме №16 или
№15 не соответствует норме) :

Перейти

к Шагу 6.

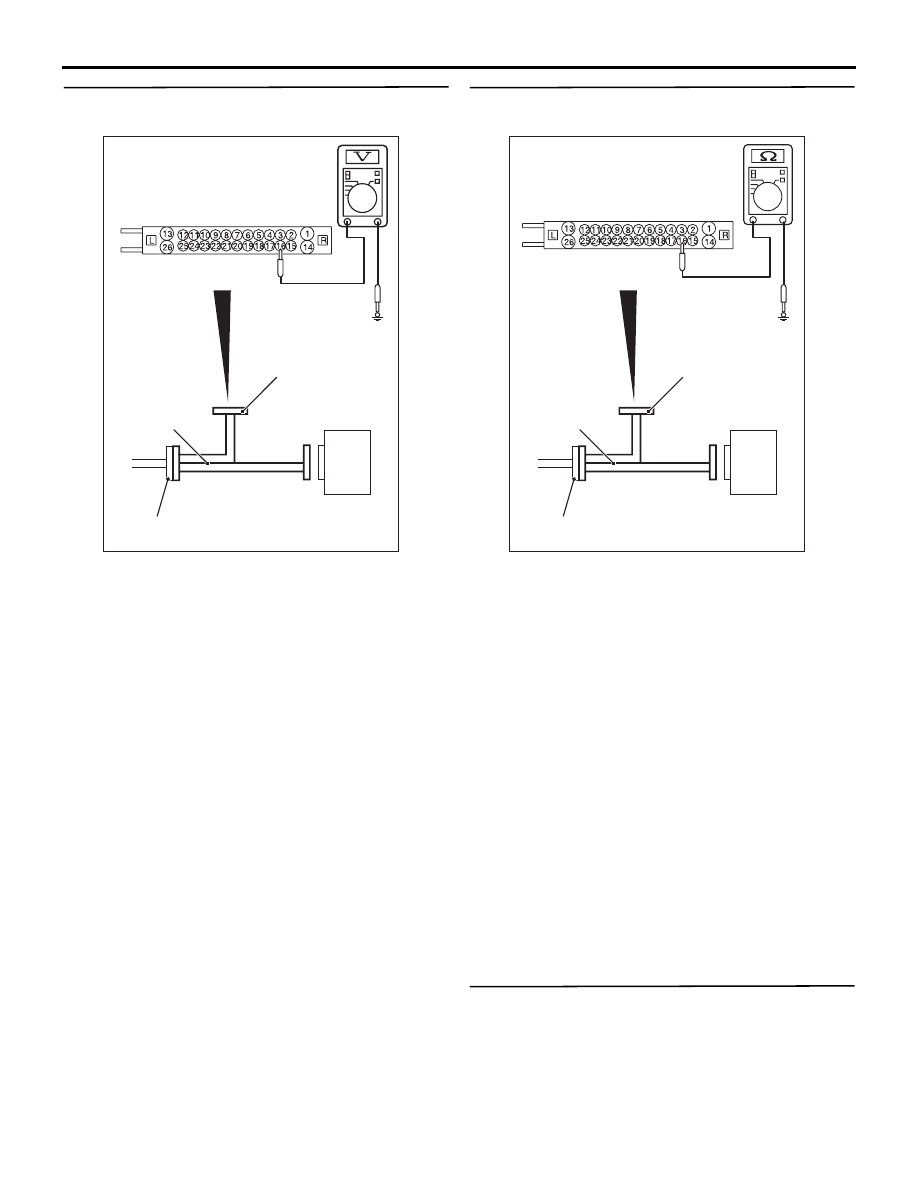

ШАГ 5. Измерение сопротивления на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

CS

AC606869

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъему со стороны жгута, после чего
измерить сопротивление со стороны разъема
специального инструмента.
ПРИМЕЧАНИЕ: Подсоединять специальный
инструмент - жгут проводов для проверки
ABS (MB991974), к ABS-ECU запрещается.

(2) Измерить сопротивление между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове», а также между клеммой заземления
№15 и «массой на кузове».

НОРМА: Прерывание

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 8.

НЕТ (Результат измерений на клемме №16 или
№15 не соответствует норме) :

Перейти

к Шагу 6.

ШАГ 6. Проверка разъема: разъем ABS-ECU
A-04, промежуточные разъёмы C-31 и D-12,
разъем датчика скорости <ЗП> колеса F-04

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 7.

НЕТ :

Отремонтировать неисправный разъем.

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-23

ШАГ 7. Проверка жгута электропроводки
между клеммой №16 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №15
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Заменить датчик скорости <ЗП> колеса.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 8. Измерение напряжения на разъеме
ABS-ECU A-04

A-04 Разъем ECU ABS

Проверьте жгут

MB991974

ABS-блок

управления

BK

AC606870

(1) Отсоединить разъем ABS-ECU

и подсоединить специальный инструмент -
жгут проводов для проверки ABS (MB991974),
к разъемам со стороны ABS-ECU и со
стороны жгута, после чего измерить
напряжение со стороны разъема
специального инструмента.

(2) Перевести переключатель зажигания

в положение ВКЛ.

(3) Измерить напряжение между между клеммой

питания датчика скорости колеса
и (сигнальная клемма) №16 и «массой на
кузове».

НОРМА: Напряжение в системе

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 9.

НЕТ :

Перейти к Шагу 11.

ШАГ 9. Проверка жгута электропроводки
между клеммой №16 разъема ABS-ECU A-04,
и клеммой №1 разъема датчика скорости
<ЗП> колеса F-04, а также между клеммой №15
разъема ABS-ECU A-04, и клеммой №2
разъема датчика скорости <ЗП> колеса F-04.

• Проверить наличие короткого замыкания

в цепи датчика скорости <ЗП> колеса.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 10.

НЕТ :

Отремонтировать жгут электропроводки.

ШАГ 10. Проверка датчика скорости колеса как
единого узла
См.

Стр.35B-127

.

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 11.

НЕТ :

Заменить датчик скорости колеса.

ШАГ 11. Проверка разъема: Разъем ABS-ECU
A-04

Q: Является ли результат проверки нормальным?

ДА :

Перейти к Шагу 12.

НЕТ :

Отремонтировать неисправный разъем.

ШАГ 12. Проверка сброса кода диагностики.
(1) Стереть код диагностики.
(2) Развить на транспортном средстве скорость

не менее 20 км/ч.
ПРИМЕЧАНИЕ: В некоторых случаях
сигнальная лампа ABS не гаснет, пока не
будет превышена скорость в 20 км/ч.

Q: Выдается ли код диагностики № C102B?

ДА :

Заменить ABS-ECU.

НЕТ :

Периодическая неисправность
(См. ГРУППУ 00

− Что делать

с периодическими неисправностями

Стр.00-15

).

ВЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

АНТИБЛОКИРОВОЧНАЯ ТОРМОЗНАЯ СИСТЕМА (ABS)

35B-24

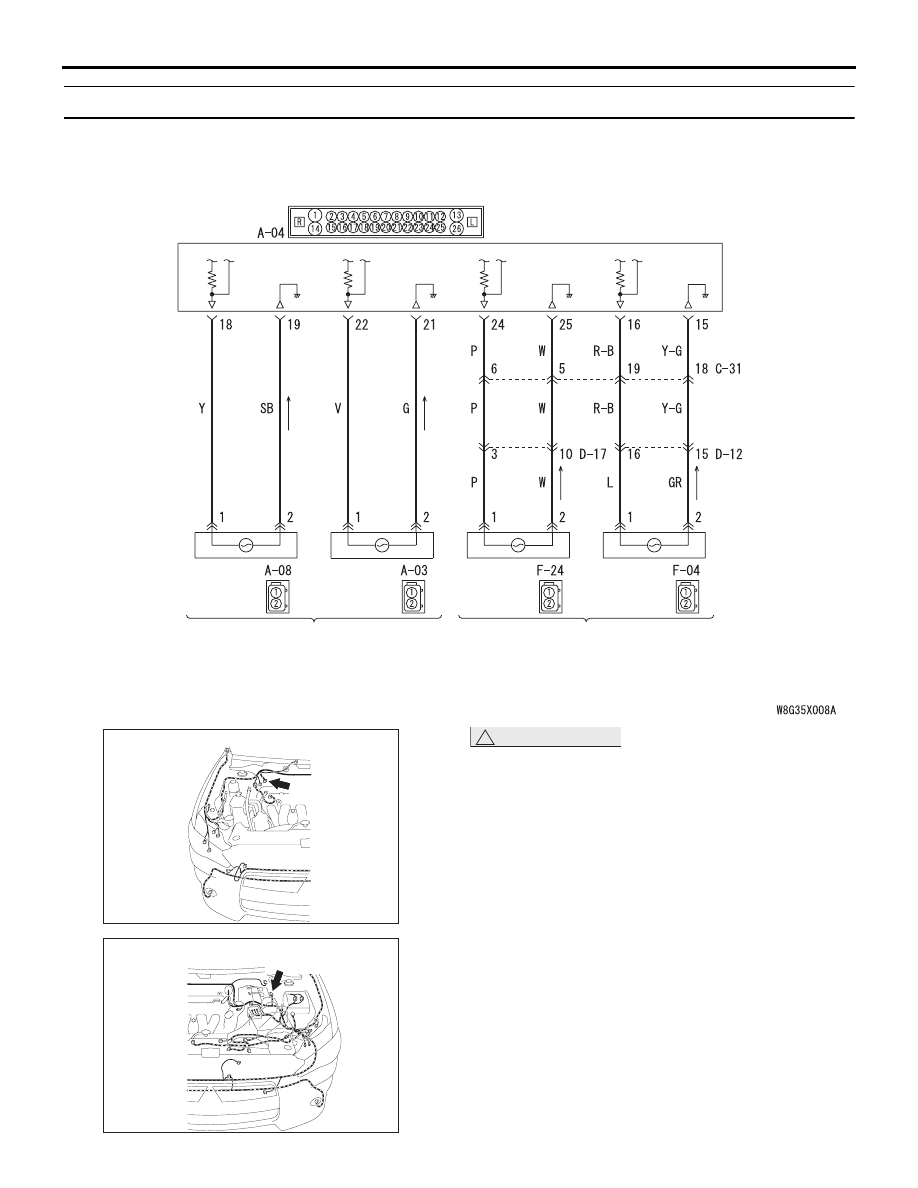

Код № C1011 Отклонения сигнала датчика скорости ПЛ колеса

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ЗАДНЕГО КОЛЕСА

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ

ПЕРЕДНЕГО КОЛЕСА

(ПРАВЫЙ)

(ПРАВЫЙ)

(ЛЕВЫЙ)

(ЛЕВЫЙ)

ABS-блок

управления

Цепь датчика скорости вращения колеса

A-04 (GR)

Разъем: A-04

AZ

AC612691

A-08 (B)

Разъем: A-08

AX

AC612690

!

ОСТОРОЖНО

Если в шине CAN есть какая-либо
неисправность, может быть выдан неверный
код диагностики. Прежде чем выполнять эту
диагностику, следует продиагностировать
шину CAN (См. ГРУППУ 54С, Анализ кодов
диагностики неисправностей

Стр.54C-18

).

РАБОТА

• Датчик скорости колеса является в некотором

роде генератором импульсов. Он состоит из
модуляторов (пластин, на которых
попеременно расположены южные
и северные полюса магнитов), которые
определяют скорость вращения колеса, т.к.
диск вращается с той же скоростью, что
и колесо. Датчик генерирует частотный
импульсный сигнал, пропорциональный
частоте вращения колеса.
