ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-107

ШАГ 23. Проверить жгут электропроводки
между разъемом C-103 радиоприемника
и CD-плеера и соединительным разъемом
C-04 (CAN1) на наличие короткого замыкания
между линиями.

!

ОСТОРОЖНО

• Отсоединить провод от отрицательной

клеммы аккумулятора. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать цифровой

мультиметр. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать комплект

кабелей для проверки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

(1) Отсоединить соединительный разъем (CAN1)

и проверить наличие целостности на стороне
жгута электропроводки.

(2) Проверить наличие целостности между

выводами №10 и №23 соединительного
разъема C-04.

Нормальный результат: Разрыв

Q: Результат проверки в норме?

ДА :

Перейти к шагу 24.

НЕТ :

Перейти к шагу 37.

ШАГ 24. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-04 (CAN1) на наличие короткого замыкания
между линиями.

!

ОСТОРОЖНО

• Отсоединить провод от отрицательной

клеммы аккумулятора. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать цифровой

мультиметр. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Необходимо использовать комплект

кабелей для проверки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

• Четко придерживаться процедуры по

ремонту электропроводки. Для получения
дополнительной информации
см.

Стр. 54C-8

.

(1) Отсоединить соединительный разъем (CAN1)

и проверить наличие целостности на стороне
жгута электропроводки.

(2) Проверить наличие целостности между

выводами №6 и №19 соединительного
разъема C-04.

Нормальный результат: Разрыв

Q: Результат проверки в норме?

ДА :

Отремонтировать жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-04 (CAN1).

НЕТ :

Перейти к шагу 38.

ШАГ 25. Проверить жгут электропроводки
между разъемом C-122 SRS-блока управления
и соединительным разъемом C-04 (CAN1)
Отсоединить разъем SRS-блока управления
и соединительный разъем (CAN1), проверить
следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-122

SRS-блока управления (вывод №15)
и соединительным разъемом C-04 (CAN1)
(вывод №8)

• Жгут электропроводки между разъемом C-122

SRS-блока управления (вывод №16)
и соединительным разъемом C-04 (CAN1)
(вывод №21)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 26.

НЕТ :

Перейти к шагу 32.

ШАГ 26. Проверить жгут электропроводки
между разъемом C-15 блока управления
кондиционером и соединительным разъемом
C-04 (CAN1)
Отсоединить разъем блока управления
кондиционером и соединительный разъем
(CAN1) и проверить следующий жгут
электропроводки.

• Жгут электропроводки между разъемом C-15

блока управления кондиционером (вывод
№11) и соединительным разъемом C-04
(CAN1) (вывод №1)

• Жгут электропроводки между разъемом C-15

блока управления кондиционером (вывод
№12) и соединительным разъемом C-04
(CAN1) (вывод №12)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 27.

НЕТ :

Перейти к шагу 33.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-108

ШАГ 27. Проверить жгут электропроводки
между разъемом C-01 комбинированного
измерителя и соединительным разъемом
C-04 (CAN1)
Отсоединить разъем комбинированного
измерителя и соединительный разъем (CAN1),
и проверить жгут электропроводки.

• Жгут электропроводки между разъемом C-01

комбинированного измерителя (вывод №3)
и соединительным разъемом C-04 (CAN1)
(вывод №14)

• Жгут электропроводки между разъемом C-01

комбинированного измерителя (вывод №14)
и соединительным разъемом C-04 (CAN1)
(вывод №15)

Q: Результат проверки в норме?

ДА <автомобили с WCM> :

Перейти к шагу 28.

ДА <автомобили с KOS> :

Перейти к шагу 29.

НЕТ :

Перейти к шагу 34.

ШАГ 28. Проверить жгут электропроводки
между разъемом C-06 WCM
и соединительным разъемом C-04 (CAN1)
Отсоединить разъем WCM и соединительный
разъем (CAN1), проверить следующие жгуты
электропроводки.

• Жгут электропроводки между разъемом C-06

WCM (вывод №5) и соединительным
разъемом C-04 (CAN1) (вывод №11)

• Жгут электропроводки между разъемом C-06

WCM (вывод №16) и соединительным
разъемом C-04 (CAN1) (вывод №10)

Q: Результат проверки в норме?

ДА <автомобили без радиоприемника
и CD-плеера> :

Перейти к шагу 31.

ДА <автомобили с радиоприемником
и CD-плеером > :

Перейти к шагу 30.

НЕТ :

Перейти к шагу 35.

ШАГ 29. Проверить жгут электропроводки
между разъемом C-23 KOS-блока управления
и соединительным разъемом C-04 (CAN1)
Отсоединить разъем KOS-блока управления
и соединительный разъем (CAN1), проверить
следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-23

KOS-блока управления (вывод №9)
и соединительным разъемом C-04 (CAN1)
(вывод №1)

• Жгут электропроводки между разъемом C-23

KOS-блока управления (вывод №22)
и соединительным разъемом C-04 (CAN1)
(вывод №2)

Q: Результат проверки в норме?

ДА <автомобили без радиоприемника
и CD-плеера> :

Перейти к шагу 31.

ДА <автомобили с радиоприемником
и CD-плеером > :

Перейти к шагу 30.

НЕТ :

Перейти к шагу 36.

ШАГ 30. Проверить жгут электропроводки
между разъемом C-103 радиоприемника
и CD-плеера и соединительным разъемом
C-04 (CAN1)
Отсоединить разъем радиоприемника
и CD-плеера и соединительный разъем (CAN1),
проверить следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-103

радиоприемника и CD-плеера (вывод №23)
и соединительным разъемом C-04 (CAN1)
(вывод №7)

• Жгут электропроводки между разъемом C-103

радиоприемника и CD-плеера (вывод №33)
и соединительным разъемом C-04 (CAN1)
(вывод №20)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 31.

НЕТ :

Перейти к шагу 37.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-109

ШАГ 31. Проверить жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-04 (CAN1)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем ETACS-блока управления
и соединительный разъем (CAN1) и проверить
следующий жгут электропроводки.

• Жгут электропроводки между разъемом C-301

ETACS-блока управления (вывод №6)
и соединительным разъемом C-04 (CAN1)
(вывод №6)

• Жгут электропроводки между разъемом C-301

ETACS-блока управления (вывод №7)
и соединительным разъемом C-04 (CAN1)
(вывод №19)

Q: Результат проверки в норме?

ДА :

Перейти к шагу 38.

НЕТ :

Отремонтировать жгут электропроводки
между разъемом C-301 ETACS-блока
управления и соединительным разъемом
C-04 (CAN1).

ШАГ 32. Диагностика шины CAN
с использованием тестера M.U.T.-III (проверка
SRS-блока управления на наличие
внутреннего короткого замыкания)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем C-122 SRS-блока
управления и диагностировать линию шины CAN.

J/C (1)

СЧЕТЧИК

АУДИО

КОНДИ-
ЦИОНЕР

SRS

KOS/WCM

ETACS

M.U.T.

J/C (3)

ДВИГА-
ТЕЛЬ

AFS

Вариатор

ABS/ASC

SAS

J/C (2)

: Красный
  сектор на
  экране

AC

AC700677

Нормальный результат: На тестере
M.U.T.-III отображается то, что показано на
рисунке.

Q: Соответствует ли изображение на экране

тестера M.U.T.-III показанному на рисунке?
ДА :

Отремонтировать жгут электропроводки
между разъемом C-122 SRS-блока
управления и соединительным разъемом
C-04 (CAN1).

НЕТ :

Проверить разъем SRS-блока
управления и отремонтировать при
необходимости. Если разъем SRS-блока
управления в норме, заменить SRS-блок
управления.

ШАГ 33. Диагностика шины CAN
с использованием тестера M.U.T.-III (проверка
блока управления кондиционером на наличие
внутреннего короткого замыкания)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем C-15 блока управления
кондиционером и диагностировать линию шины
CAN.

J/C (1)

СЧЕТЧИК

АУДИО

КОНДИ-
ЦИОНЕР

SRS

KOS/WCM

ETACS

M.U.T.

J/C (3)

ДВИГА-
ТЕЛЬ

AFS

Вариатор

ABS/ASC

SAS

J/C (2)

: Красный
  сектор на
  экране

AC

AC700677

Нормальный результат: На тестере
M.U.T.-III отображается то, что показано на
рисунке.

Q: Соответствует ли изображение на экране

тестера M.U.T.-III показанному на рисунке?
ДА :

Отремонтировать жгут электропроводки
между разъемом C-15 блока управления
кондиционером и соединительным
разъемом C-04 (CAN1).

НЕТ :

Проверить разъем блока управления
кондиционером и отремонтировать при
необходимости. Если разъем блока
управления кондиционером в норме,
заменить блок управления
кондиционером.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ЛОКАЛЬНАЯ СЕТЬ КОНТРОЛЛЕРА (CAN)

54C-110

ШАГ 34. Диагностика шины CAN
с использованием тестера M.U.T.-III (проверка
комбинированного измерителя на наличие
внутреннего короткого замыкания)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем C-01 комбинированного
измерителя и диагностировать линию шины CAN.

J/C (1)

СЧЕТЧИК

АУДИО

КОНДИ-
ЦИОНЕР

SRS

KOS/WCM

ETACS

M.U.T.

J/C (3)

ДВИГА-
ТЕЛЬ

AFS

Вариатор

ABS/ASC

SAS

J/C (2)

: Красный
  сектор на
  экране

AC

AC700677

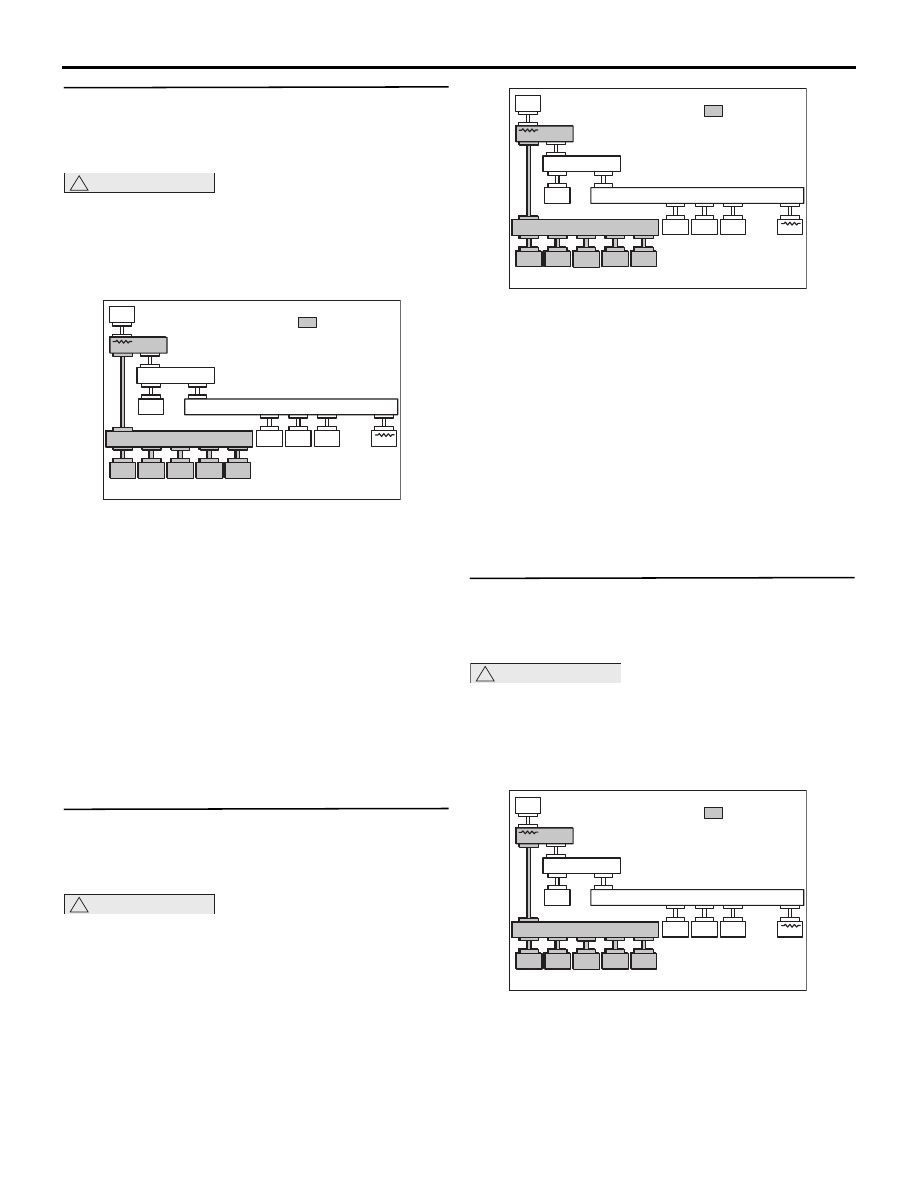

Нормальный результат: На тестере
M.U.T.-III отображается то, что показано
на рисунке.

Q: Соответствует ли изображение на экране

тестера M.U.T.-III показанному на рисунке?
ДА :

Отремонтировать жгут электропроводки
между разъемом C-01 комбинированного
измерителя и соединительным разъемом
C-04 (CAN1).

НЕТ :

Проверить разъем комбинированного
измерителя и отремонтировать при
необходимости. Если разъем
комбинированного измерителя в норме,
заменить комбинированный измеритель.

ШАГ 35. Диагностика шины CAN
с использованием тестера M.U.T.-III (проверка
WCM на наличие внутреннего короткого
замыкания)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем C-06 WCM
и диагностировать линию шины CAN.

J/C (1)

СЧЕТЧИК

АУДИО

КОНДИ-
ЦИОНЕР

SRS

KOS/WCM

ETACS

M.U.T.

J/C (3)

ДВИГА-
ТЕЛЬ

AFS

Вариатор

ABS/ASC

SAS

J/C (2)

: Красный
  сектор на
  экране

AC

AC700677

Нормальный результат: На тестере
M.U.T.-III отображается то, что показано
на рисунке.

Q: Соответствует ли изображение на экране

тестера M.U.T.-III показанному на рисунке?
ДА :

Отремонтировать жгут электропроводки
между разъемом C-06 WCM
и соединительным разъемом C-04
(CAN1).

НЕТ :

Проверить разъем WCM
и отремонтировать при необходимости.
Если разъем WCM в норме, заменить
WCM.

ШАГ 36. Диагностика шины CAN
с использованием тестера M.U.T.-III (проверка
KOS-блока управления на наличие
внутреннего короткого замыкания)

!

ОСТОРОЖНО

Четко придерживаться процедуры по ремонту
электропроводки. Для получения
дополнительной информации см.

Стр. 54C-8

.

Отсоединить разъем C-23 KOS-блока управления
и диагностировать линию шины CAN.

J/C (1)

СЧЕТЧИК

АУДИО

КОНДИ-
ЦИОНЕР

SRS

KOS/WCM

ETACS

M.U.T.

J/C (3)

ДВИГА-
ТЕЛЬ

AFS

Вариатор

ABS/ASC

SAS

J/C (2)

: Красный
  сектор на
  экране

AC

AC700677

Нормальный результат: На тестере
M.U.T.-III отображается то, что показано
на рисунке.
