ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-97

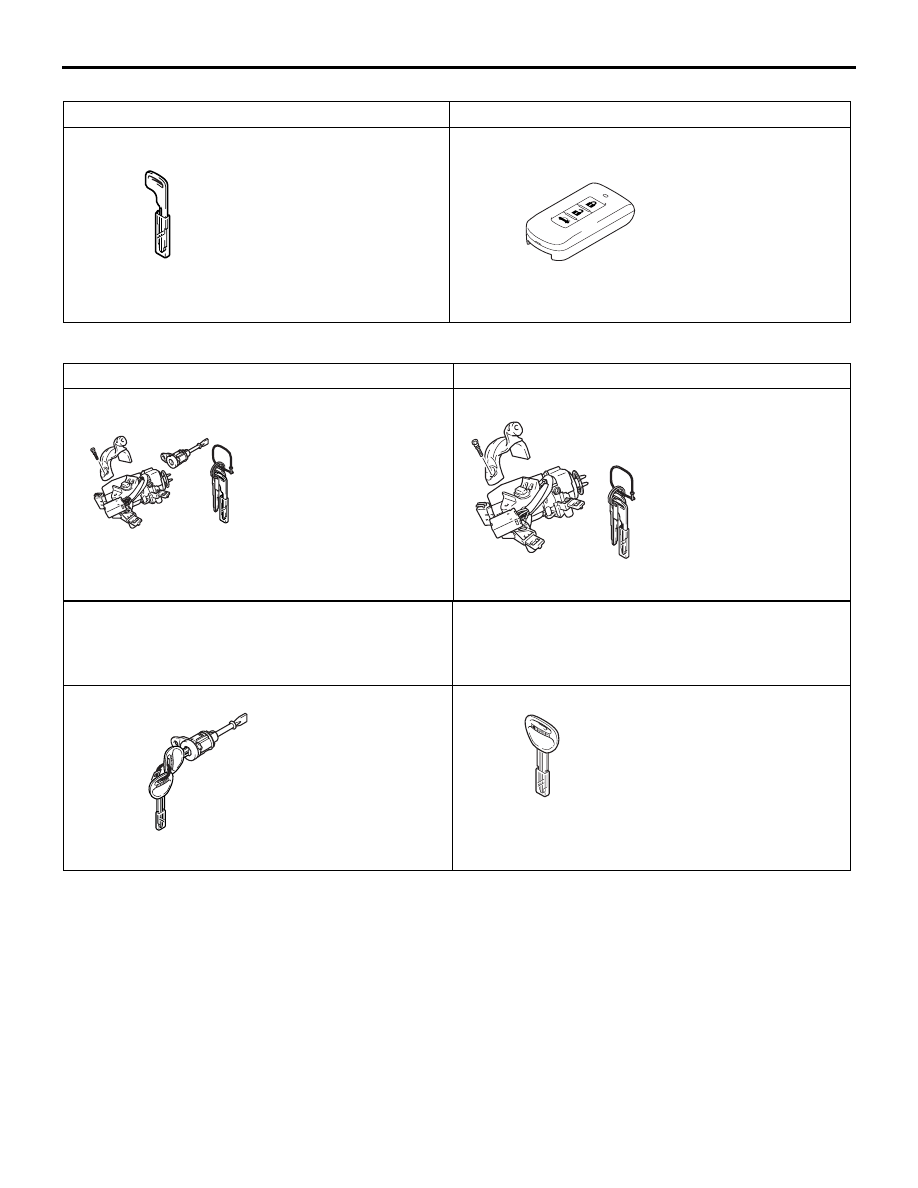

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ

Аварийный ключ

Пульт дистанционного управления

AC610642

AC700123

КОМПЛЕКТ ПОСТАВКИ ДЛЯ КЛЮЧЕЙ, НЕ ЯВЛЯЮЩИХСЯ ИНДИВИДУАЛЬНЫМИ

Полный комплект ключей

Комплект ключей для дверного замка

AC610158

AC610159

Комплект ключей для дверей

ПРИМЕЧАНИЕ: Это ключ, поставляемый
в комплекте ключей для дверного замка. Его
можно использовать только для запирания
и отпирания, но не для запуска двигателя.

AC610062

AC607881

ПРИМЕЧАНИЕ: .

•

При повторной регистрации ключа (идентификатор ключа и пульта дистанционного управления)
необходима повторная регистрация всех зарегистрированных ключей (идентификатор ключа
и пульта дистанционного управления), поскольку все ключи в ходе данной процедуры будут удалены.

•

Для выполнения регистрации необходимы пульт дистанционного управления и аварийный ключ.

•

Можно зарегистрировать дополнительно до четырех пультов дистанционного управления

•

Если регистрация не проходит, то повторите процедуру с начала.

•

Если с помощью M.U.T.-III MB991958 зарегистрировать ключи не удается, см. Процедуру
выявления 2 «Не удается зарегистрировать пульт дистанционного управления с помощью
M.U.T.-III

Стр.42B-60

.

•

После регистрации пульта дистанционного управления запустите двигатель поочередно
всеми пультами дистанционного управления и проверьте работоспособность KOS.

Проверка

работы антенны

завершена

Проверка

связи*2

Окно

результатов

регистрации

Ввод пароля

Завершение

и добавление?

Авторизация

ключа

Ввод пароля

Ввод пароля

Ввод пароля

Регистрация

блока замка

рулевой колонки

завершена

Cancel

(Отмена)

ПРИМЕЧАНИЕ:

*1 показывает меню, отображающееся при выборе элемента

    иммобилайзера/бесключевой системы в окне системы/выбора

    опций.

*2 показывает меню, отображающееся при выборе элемента

    KOS/иммобилайзера в окне системы/выбора опций.

Выволняется

проверка работы

антенны

Выбор

антенны

OK

Выполняется

регистрация

блока замка

рулевой колонки

Ввод пароля

OK

Регистрация

блока замка

рулевой

колонки*2

OK

OK

Регистрация

бесключевого

идентификатора

завершена

Выполняется

регистрация

бесключевого

идентификатора

OK

Регистрация

бесключевого

идентифика-

тора*1

OK

Регистрация кода ключа

двигателя & Запись

номера шасси*

1

*

2

См. ГРУППА 00,

Как осуществить

запись номера

шасси (№ шасси).

Специальная

функция

Специальная

функция

Завершение

и добавление?

Авторизация

ключа

Окно

результатов

регистрации

Регистрация

ключа KOS

завершена

Выполняется

регистрация

ключа KOS

Специальная

функция

Регистрация

штрих-кода

завершена

Проверка

выполнения

Ввод иден-

тификатора

ключа

OK

OK

OK

OK

OK

OK

OK

OK

OK

Отмена

Ключ и

регистрация

ключа KOS *

2

Регистрация

ключа*

1

Регистрация ключа

(штрих-код)*

1

Содержание экрана M.U.T.-III

AF

AC506565

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-98

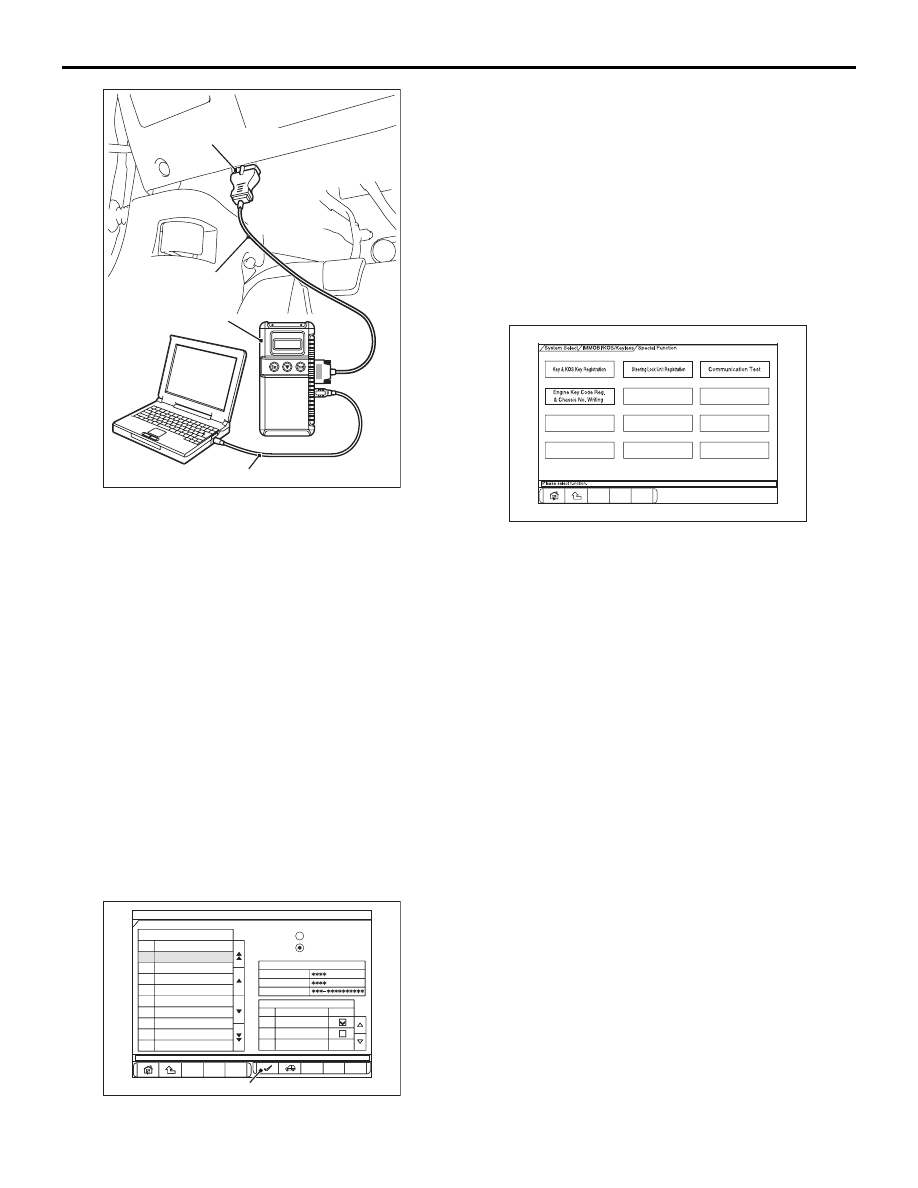

Диагностический разъем

AC

MB991910

MB991824

MB991827

AC608435

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-99

Подключите M.U.T.-II к 16-контактному
диагностическому разъему следующим образом.
ПРИМЕЧАНИЕ: Подробно об использовании
M.U.T.-III см. «Руководство пользователя
M.U.T.-III».
1. Запустите систему M.U.T.-III на ПК

и переведите переключатель зажигания
в положение ON с ипользованием аварийного
ключа [для регистрации ключа (идентификатор
ключа и пульта дистанционного управления)].

ПРИМЕЧАНИЕ: .

•

В случае замены KOS-ECU перед
регистрацией ключей зарегистрируйте блок
замка рулевой колонки (только если узел замка
рулевой колонки не заменялся) и номер шасси.

•

Поскольку вид экрана M.U.T.-III изменяется
в соответствии с техническими
характеристиками автомобиля, рисунки по
каждой позиции могут отличаться от
фактического вида экрана.

AB

Кнопка OK

AC700171

Счетчик

ETACS

КОНДИЦИОНЕР

Подушка безопасно-

сти SRS

Многорежимная полно-

приводная трансмиссия

SAS

ABS/ASC/ASTC

АКПП/Вариатор/Авто-

матизированная КПП

ИММОБ/KOS/Дистанционный

MPI/GDI/Дизель

10

9

8

7

6

5

4

3

2

1

С 2006

модельного года

По 2005

модельный год

Код модели

Модельный год

Наименование модели

VF1

KOS и

иммобилайзер

Иммобилайзер и ПДУ

Наименование опции

С опцией

OPC

Загрузка настройки опций

Информация об автомобиле

Модельный год

Перечень систем

Выберите модельный год и систему

Выбор системы

2. Выберите кнопку

«IMMOBI/KOS/дистанционное управление» на
экране «Выбор системы». Затем выберите
соответствующую позицию кодирования опций
и нажмите кнопку OK.

• Экран дисплея «Специальная функция»

изменится в зависимости от содержания
параметра. Для автомобилей с KOS выберите
«KOS&Immobi». Для автомобилей с WCM
выберите «Immobi&Keyless».

3. В следующем экране выберите «Специальная

функция».

AB

Опция: При выборе KOS и иммобилайзера

AC700602

4. На экране «Специальная функция» выберите

кнопку операции, которую необходимо
выполнить.

• «Регистрация ключа и пульта дистанционного

управления»: При замене или добавлении
пульта дистанционного управления и при
замене KOS-ECU

• «Регистрация блока замка рулевой колонки»:

При замене KOS-ECU, если при этом не
заменяется узел замка рулевой колонки

• «Проверка связи»: При проверке

работоспособности антенны KOS

• «Регистрация кода ключа двигателя и запись

номера шасси»: При замене блока ECU
двигателя

ПРИМЕЧАНИЕ: Сведения по «Регистрации кода
ключа двигателя и записи номера шасси»
см. ГРУППА 00

−

 Меры предосторожности

Стр.00-23

.

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)

42B-100

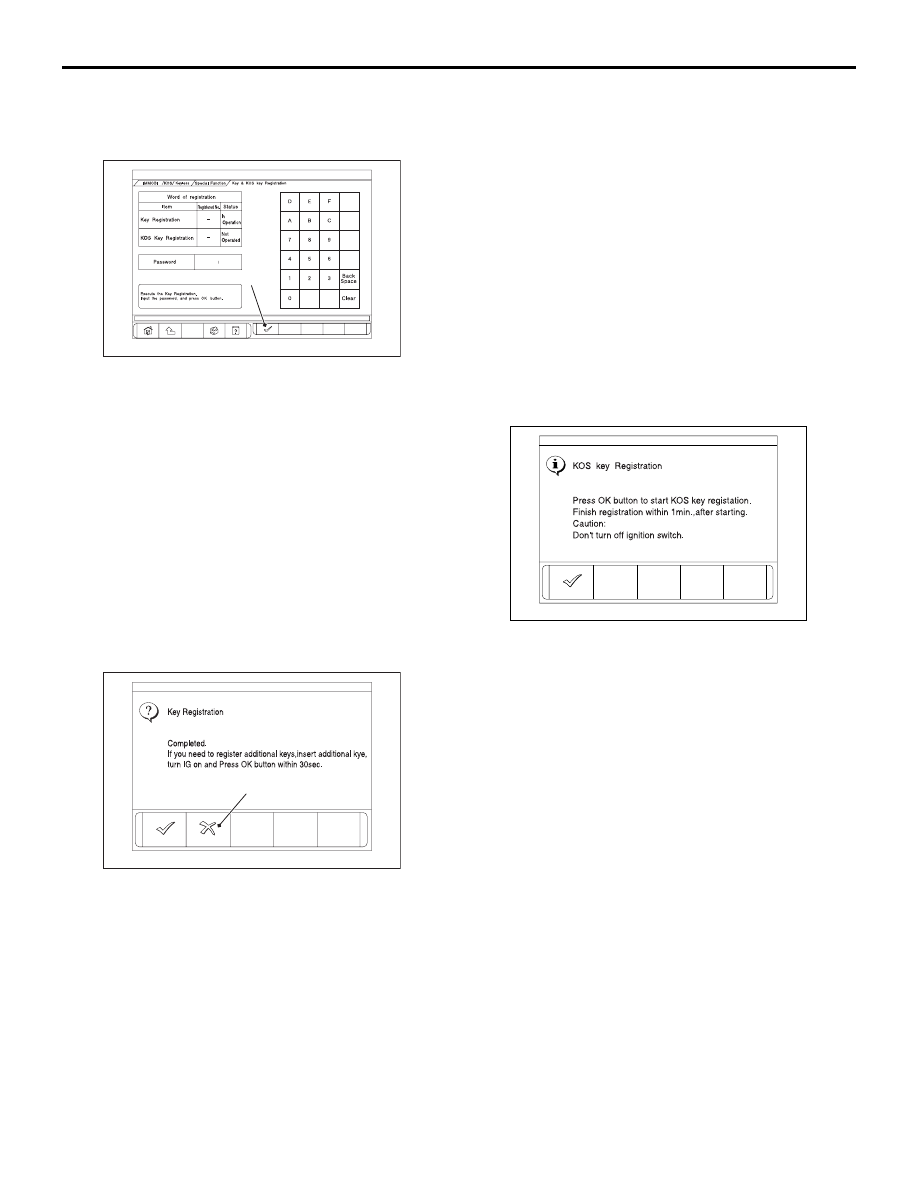

СПОСОБ «РЕГИСТРАЦИЯ КЛЮЧА И
ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ»:

Кнопка OK

AB

AC509801

1. Появляется экран «Регистрация ключа

и пульта дистанционного управления».
введите пароль для регистрации ключа,
вставьте пульт дистанционного управления
в аварийный ключ, которым переключатель
зажигания поворачивается в положение ON,
и нажмите кнопку OK. Будет показано
сообщение «Выполняется», и начнётся
процесс регистрации ключа.
ПРИМЕЧАНИЕ: . .

•

Если 5 раз подряд будет введён неверный
пароль, то ввод пароля для регистрации
ключа будет деактивирован на 16 мин.

•

Отмена процесса регистрации ключа
невозможна.

Кнопка Отмена

AB

AC509787

2. По завершении процесса регистрации ключа

будет показано сообщение «Готово». Чтобы
продолжить процедуру регистрации ключа,
после появления сообщения «Готово»
с помощью аварийного ключа поверните
переключатель зажигания в положение ON,
вставьте обратной стороной пульт
дистанционного управления, который
необходимо зарегистрировать, в аварийный

ключ и нажмите кнопку OK на M.U.T.-III. После
нажатия кнопки OK снова появится сообщение
«Выполняется», и начнется процедура
регистрации нового ключа. Чтобы начать
регистрацию пульта дистанционного
управления после регистрации всех ключей,
нажмите кнопку отмены.
ПРИМЕЧАНИЕ: . .

•

Чтобы зарегистрировать следующий
ключ после регистрации первого ключа,
переведите выключатель зажигания
в положение «ON» (ВКЛ) вторым ключом
в течение 30 сек. после перевода
выключателя зажигания в положение
«LOCK» (ВЫКЛ) первым ключом.

•

Можно зарегистрировать до четырех
ключей.

AC509785

3. Появляется сообщение «Нажмите кнопку OK

для запуска регистрации ключа KOS».
В течение одной минуты дважды нажмите
кнопку запирания на пульте дистанционного
управления. Сигналом окончания регистрации
служит включение зуммера. Выполните
данную операцию для всех пультов
дистанционного управления. Завершите
регистрацию в течение одной минуты
и нажмите кнопку ОК. При этом регистрация
пультов дистанционного управления
закончится.
ПРИМЕЧАНИЕ: . .

•

Можно зарегистрировать до 4 пультов
дистанционного управления.

•

Проводите регистрацию пультов
дистанционного управления внутри
автомобиля.

•

Регистрируйте пульты дистанционного
управления с помощью ключа, указанного
на экране M.U.T.-III.
