ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
СИСТЕМА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (KOS)
42B-21
ОЦЕНКА НЕИСПРАВНОСТИ
При несовпадении фактического состояния
выключателя зажигания с информацией о
положении выключателя зажигания, полученной
ETACS-ECU через CAN, KOS-ECU устанавливает
диагностический код № B2101 или № B2102.
КРИТЕРИИ ОЦЕНКИ
Если при выключателе зажигания в положении
«ON» или «START» разница между
нижеуказанным уровнем выключателя зажигания
и данными сообщения CAN для ETACS-ECU
(информации о положении выключателя
зажигания) повторяется 10 раз подряд, то
KOS-ECU определяет наличие проблемы.
B2101
• Состояние переключателя зажигания:
положение «ON» (ВКЛ)
• Информация о положении переключателя
зажигания: OFF
B2102
• Состояние переключателя зажигания:
положение «OFF» (ОТКЛ.)
• Информация о положении переключателя
зажигания: ВКЛ
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Неисправность шины CAN
• Неисправность KOS-ECU
• Неисправность переключателя зажигания
• Поврежден жгут проводов или разъемы
• Неисправность ETACS-ECU
ПРОЦЕДУРА ДИАГНОСТИКИ
ШАГ 1. Диагностика шины CAN с помощью
M.U.T.-III
Диагностика шины CAN проводится с помощью
M.U.T.-III.
Q Результаты проверки в норме?
ДА :
Переход к Шагу 2.
НЕТ :
Отремонтировать шину CAN
(см. ГРУППА 54С
− Поиск и устранение
). По
завершении перейти к Шагу 2.

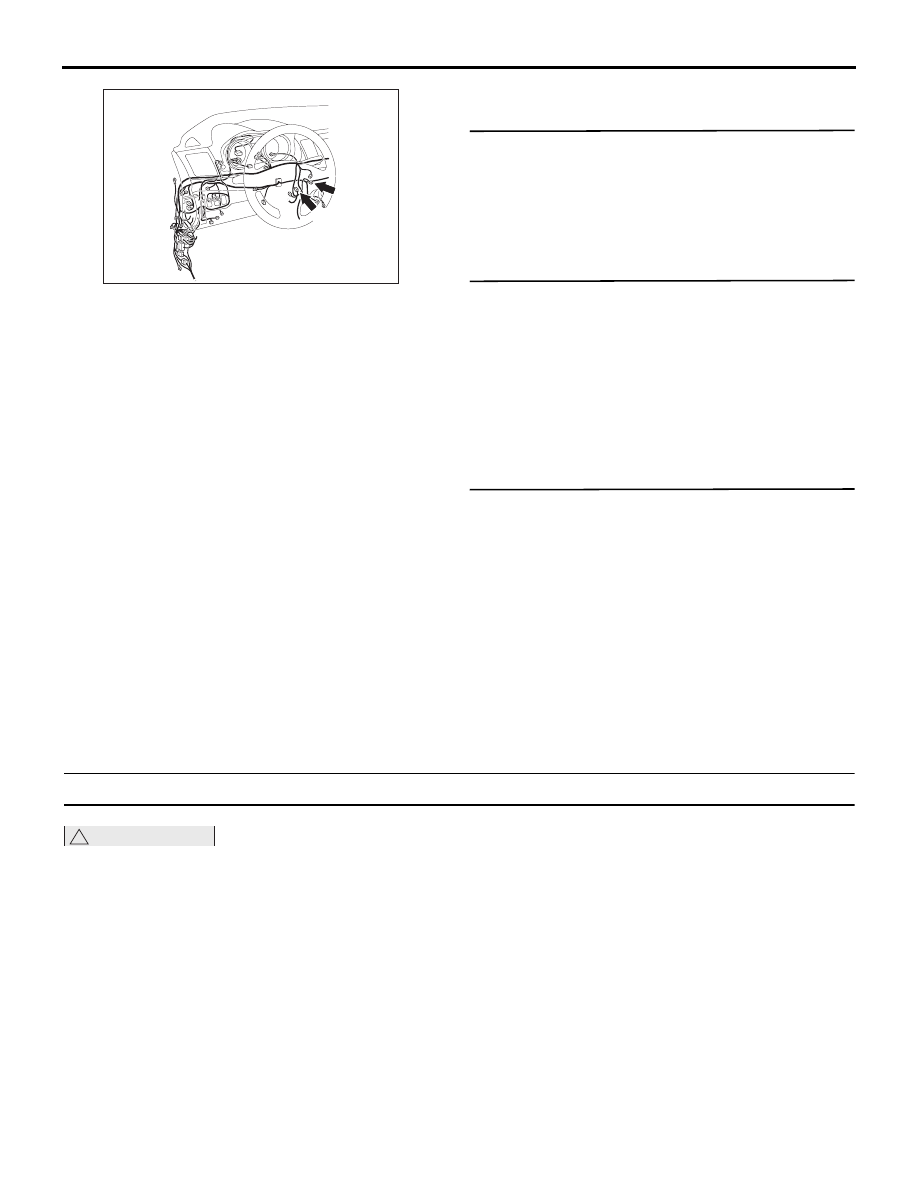

ШАГ 2. Проверка разъема: разъём C-317
ETACS-ECU, разъём C-23 KOS-ECU
Q Результаты проверки в норме?
ДА :
Переход к Шагу 3.
НЕТ :
Отремонтировать неисправный разъем.

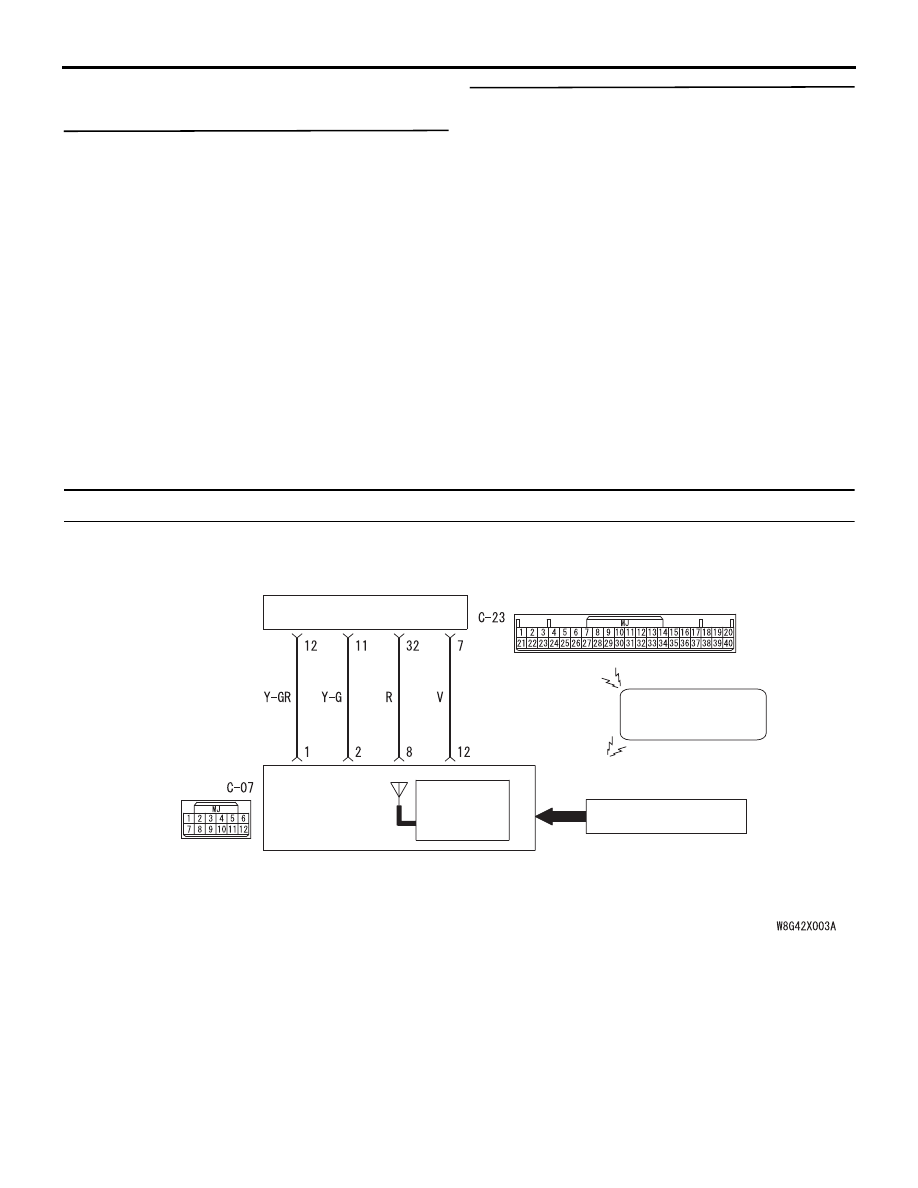

ШАГ 3. Проверьте жгут проводов между
клеммой № 5 разъёма C-317 ETACS-ECU
и клеммой № 39 разъёма C-23 KOS-ECU.
• Проверить линию электропитания на обрыв
цепи.
Q Результаты проверки в норме?
ДА :
Переход к Шагу 4.
НЕТ :
Отремонтировать жгут проводов.
ШАГ 4. M.U.T.-III – список прочих данных
системы
Используйте M.U.T.-III для проверки сервисных
данных ETACS. (См. ГРУППА 54A
− ETACS,
Справочный перечень сервисных данных
).
• Пункт 254: Напряжение зажигания
НОРМА: Напряжение аккумулятора
Q Результаты проверки в норме?
ДА :
Переход к Шагу 5.
НЕТ :
Выполните процедуру поиска
и устранения неисправностей для ETACS
(См. ГРУППА 54A
− ETACS − Поиск
и устранение неисправностей
).
ШАГ 5. Проверка сброса диагностического кода.
(1) Сбросить диагностический код.
(2) Переведите переключатель зажигания из
положения «LOCK» (ВЫКЛ) в положение «ON».
(3) Проверьте, зарегистрирован ли
диагностический код.
Q Появляется ли диагностический код?
ДА :
Замените KOS-ECU и зарегистрируйте
идентификаторы (см.
).
НЕТ :
Возможна перемежающаяся
неисправность (См. ГРУППА 00
− Как
использовать пункты меню сервиса для
поиска неисправностей/проверки
− Как
