СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ
ПЕРЕДНЯЯ ПОДВЕСКА
33-15

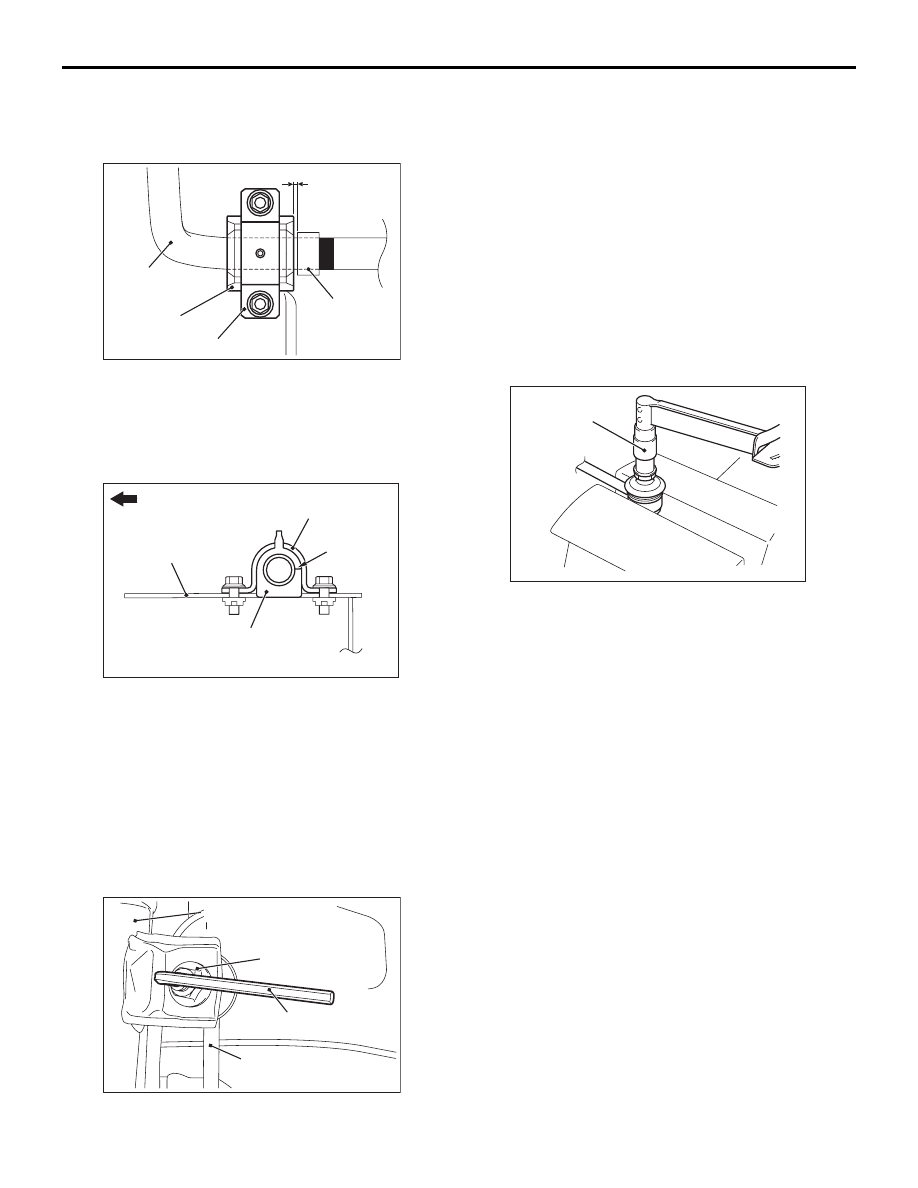

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ МОНТАЖЕ
>>А<< УСТАНОВКА СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ
Стабилизатор
поперечной
устойчивости
Кронштейн стабилизатора
Втулка
стабилизатора
Упорное
кольцо
2,5 мм
AC
AC611658
Установите стабилизатор поперечной
устойчивости как показано на рисунке.
>>B<< УСТАНОВКА ВТУЛКИ
СТАБИЛИЗАТОРА
Передний
Шлиц
Кронштейн
стабилизатора
Балка
переднего
моста
Втулка стабилизатора
AB
AC609899
Установите втулку стабилизатора как показано на
рисунке.
>>C<< УСТАНОВКА ГАЙКИ
СОЕДИНЕНИЯ СТАБИЛИЗАТОРА И
СТОЙКИ СТАБИЛИЗАТОРА/ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ
СТАБИЛИЗАТОРА И
АМОРТИЗАЦИОННОЙ СТОЙКИ
Шестигранный ключ
Стойка в сборе
Стойка стабилизатора
AB
AC613526
Гайка соединения
стойки стабилиза-
тора и мортиза-
ционной стойки
Для установки гайки соединения стойки
стабилизатора и амортизационной стойки
используйте шестигранный ключ как показано на
рисунке.
ОСМОТР
M1332002000633
• Проверьте втулки на износ и на наличие
повреждений.
• Проверьте стабилизатор поперечной
устойчивости на износ и на наличие
повреждений.
• Проверьте состояние и форму всех болтов.
ПРОВЕРКА МОМЕНТА ВРАЩЕНИЯ
ШАРНИРА СТОЙКИ СТАБИЛИЗАТОРА
AC609385
MB990326
AB
1. Подвигайте шарнир стойки стабилизатора за
ось, установите на нее гайку и измерьте
начальный вращающий момент шарнира
с помощью специальной головки устройства
предварительного натяга (MB990326).
Номинальное значение: 0,5
− 2,9 Нм
2. Если измеренная величина момента
превышает номинальное значение, замените
стойку стабилизатора.
3. Если измеренная величина момента
соответствует номинальному значению, но при
вращении имеется люфт и возникает
ощущение засоренности, то деталь не
пригодна для использования и должна быть
заменена.
ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА
СТОЙКИ СТАБИЛИЗАТОРА
1. Обследуйте пальцами пыльник на наличие
трещин и повреждений.
2. При наличии на пыльнике трещин или
повреждений замените стойку стабилизатора.
ПРИМЕЧАНИЕ: Если на пыльнике имеются
трещины или повреждения, шарнир мог быть
поврежден.
