Нижний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

33-11

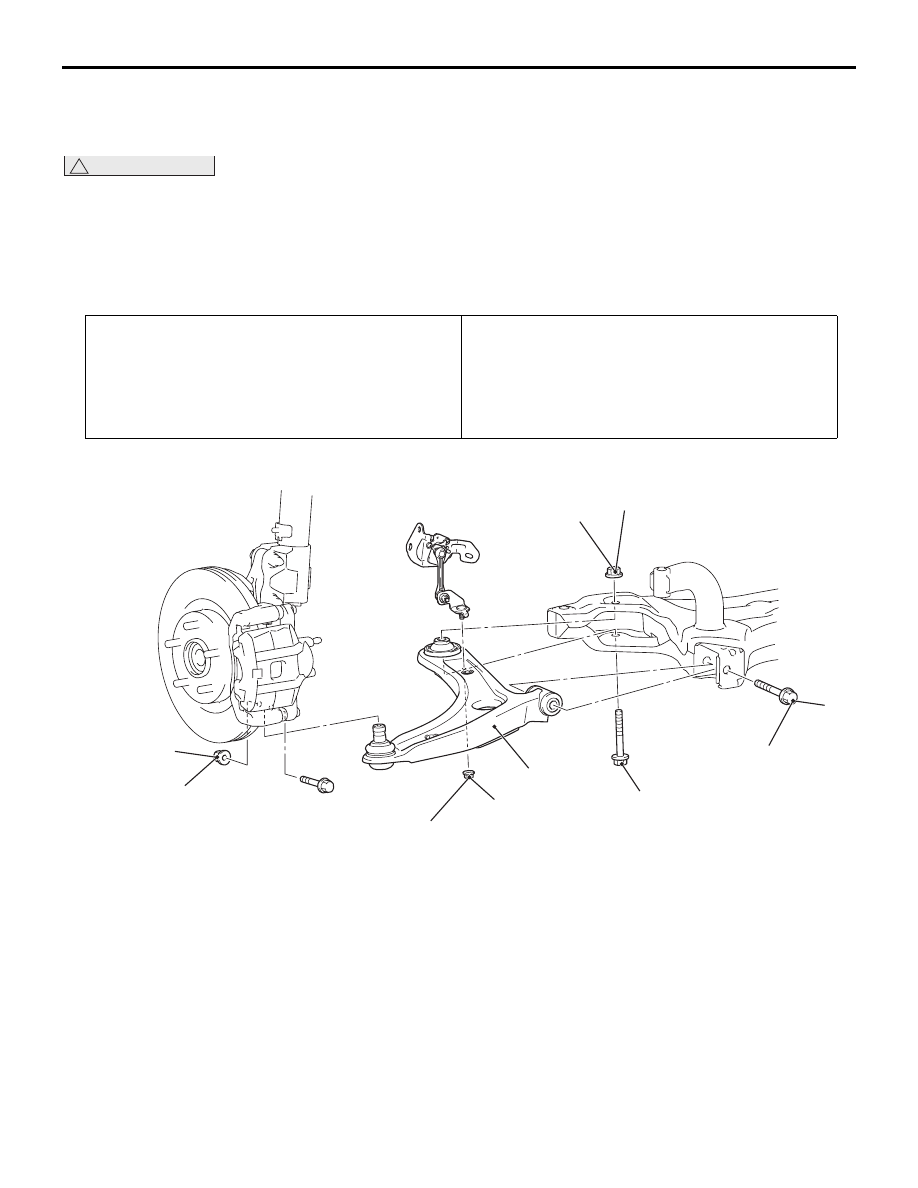

Нижний рычаг

ДЕМОНТАЖ И УСТАНОВКА

M1332001601099

!

ОСТОРОЖНО

• Детали, отмеченные индексом

«*1»

, должны быть первоначально затянуты с небольшим

усилием, и полностью затянуты после того, как ненагруженный автомобиль будет опущен
на землю.

• Болты/гайки со стабилизатором трения обозначены индексом

«*2»

. При снятии детали

убедитесь в отсутствии повреждений, удалите пыль и загрязнения с поверхностей
подшипника и с резьбы и затяните их с приложением нормативного момента затяжки.

Операции перед снятием
Демонтаж крыла (См. раздел «ГРУППА 51»

− «Нижний

щиток»

Стр.51-17

).

Операции после установки
• Обследуйте пыльник пальцами на наличие трещин

или повреждений.

• Установка крыла (См. раздел «ГРУППА 51» − «Нижний

щиток»

Стр.51-17

).

• Проверка и регулировка углов установки колес

(См.

Стр.33-4

).

1

9,5 ± 2,5 Нм

110 ± 11 Нм*

1

110 ± 11 Нм*

1

*2

*2

*2

3

2*

2

71 ± 10 Нм

AB

AC612823

Последовательность
демонтажа





1.

Гайки соединения датчика
высоты передней части
кузова с нижним рычагом
<У автомобилей с датчиком
высоты>

2.

Гайка нижнего рычага

•

Соединение стабилизатора
поперечной устойчивости
и стойки стабилизатора
(См.

Стр.33-14

).

<<

A

>>

3.

Нижний рычаг в сборе

Последовательность
демонтажа



 (Продолжение)

Нижний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

33-12

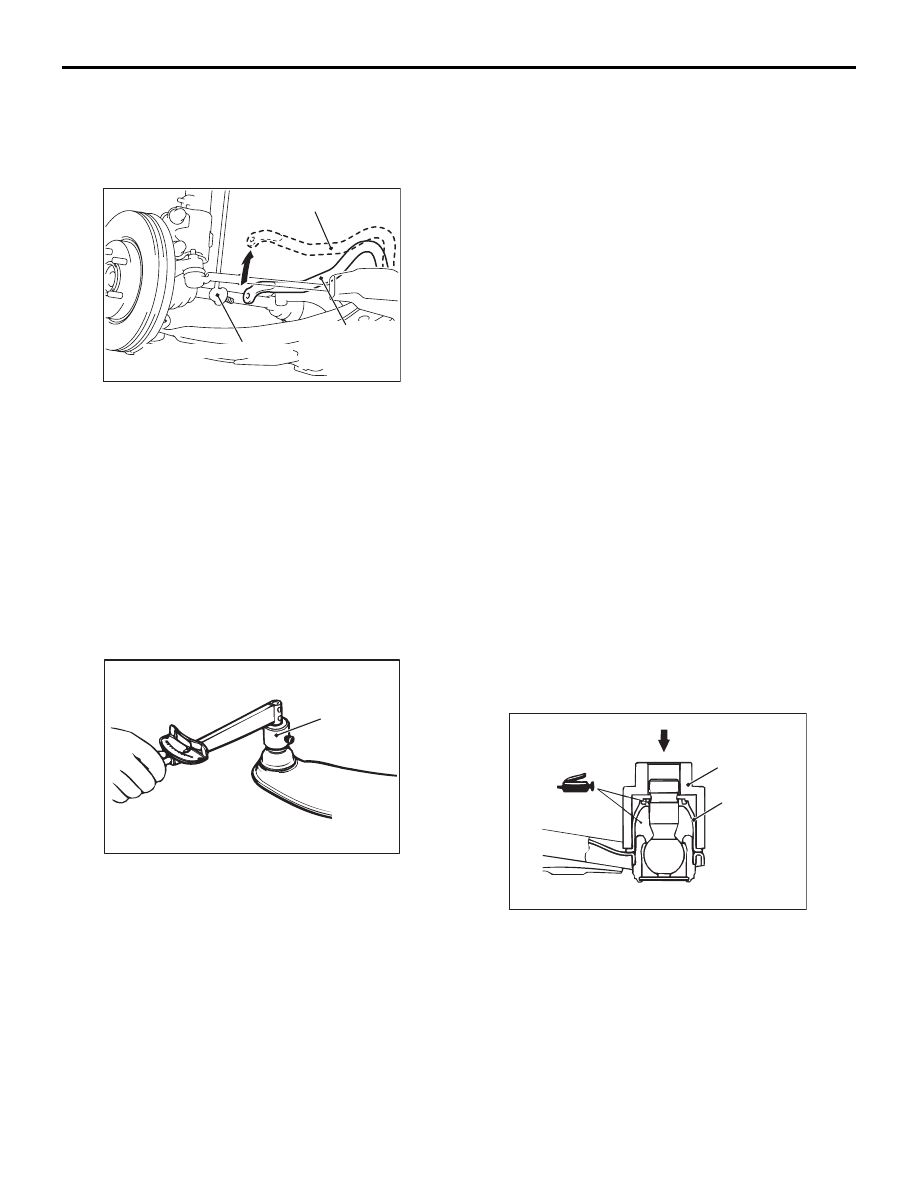

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<А>> СНЯТИЕ НИЖНЕГО РЫЧАГА
В СБОРЕ

Стабилизатор

поперечной

устойчивости

Стойка стабилизатора

Стабилизатор

поперечной

устойчивости

AB

AC611142

1. Поднимите стабилизатор поперечной

устойчивости как показано на рисунке
и снимите его.

ОСМОТР

M1332001700703

• Проверьте втулку на износ и на наличие

повреждений.

• Проверьте нижний рычаг на наличие изгибов

и повреждений.

• Проверьте состояние и форму всех болтов.

НАЧАЛЬНЫЙ МОМЕНТ ВРАЩЕНИЯ
ШАРНИРА НИЖНЕГО РЫЧАГА

AC609380

AB

MB991006

1. Подвигайте шарнир нижнего рычага за ось

и измерьте начальный вращающий момент
шарнира нижнего рычага с помощью
специальной головки устройства
предварительного натяга (MB991006).

Номинальное значение: 2,2

− 4,1 Нм

2. Если измеренная величина момента не

соответствует номинальному значению,
замените нижний рычаг в сборе.

3. Если измеренная величина момента

соответствует номинальному значению,
проверьте люфт шарнира нижнего рычага
и убедитесь, что при его вращении не
возникает ощущения засоренности. При
отсутствии люфта и ощущения засоренности
он пригоден к использованию.

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА
НИЖНЕГО РЫЧАГА

1. Обследуйте пыльник пальцами на наличие

трещин или повреждений.

2. При наличии на пыльнике трещин или

повреждений замените нижний рычаг в сборе.
ПРИМЕЧАНИЕ: Если на пыльнике имеются
трещины или повреждения, шарнир мог быть
поврежден. При повреждении пыльника
в процессе обслуживания замените его.

ЗАМЕНА ПЫЛЬНИКА ШАРНИРА
НИЖНЕГО РЫЧАГА

M1332008200464

При случайном повреждении пыльника
в процессе обслуживания замените его
следующим образом:
1. Снимите пыльник.
2. Нанесите универсальную смазку на

внутреннюю поверхность и кромку пыльника.

Пыльник

MB990800

AB

AC609381

3. С помощью специального инструмента для

снятия и установки шарниров (MB990800)
установите пыльник так, чтобы он касался
нижнего рычага.

4. Обследуйте пыльник пальцами на наличие

трещин или повреждений.

Нижний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

33-13

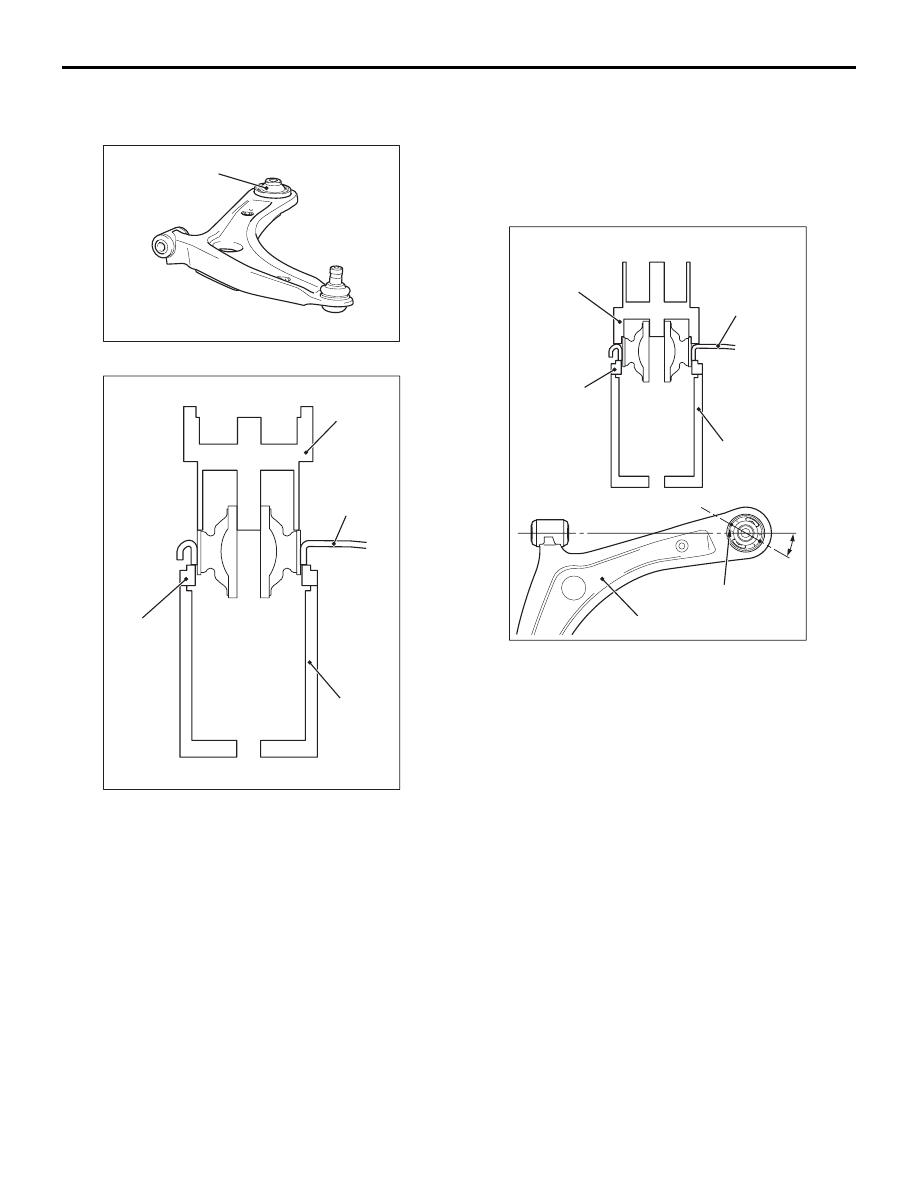

ЗАМЕНА ЗАДНЕЙ ВТУЛКИ НИЖНЕГО
РЫЧАГА

M1332008100779

Втулка

AB

AC609382

Замените заднюю втулку в следующем порядке.

Нижний

рычаг

в сборе

MB990979

MB992119

MB990890

AB

AC609383

1. Для снятия втулки используйте следующие

специальные инструменты:

• MB992119 (Устройство для снятия и установки

втулки рычага)

• MB990979 (кольцо)

• MB990890 (Основание втулки задней

подвески)

30° ± 3°

Выступ

Нижний рычаг в сборе

Нижний

рычаг

в сборе

MB992119

MB990890

MB990979

AB

AC609384

2. Для запрессовки втулки используйте

следующие специальные инструменты:

• MB992119 (Устройство для снятия и установки

втулки рычага)

• MB990979 (кольцо)

• MB990890 (Основание втулки задней

подвески)

3. Запрессуйте втулку таким образом, чтобы ее

выступ располагался в направлении,
указанном на рисунке.

4. Производите запрессовку втулки до тех пор,

пока специальный инструмент не коснется
нижнего рычага.

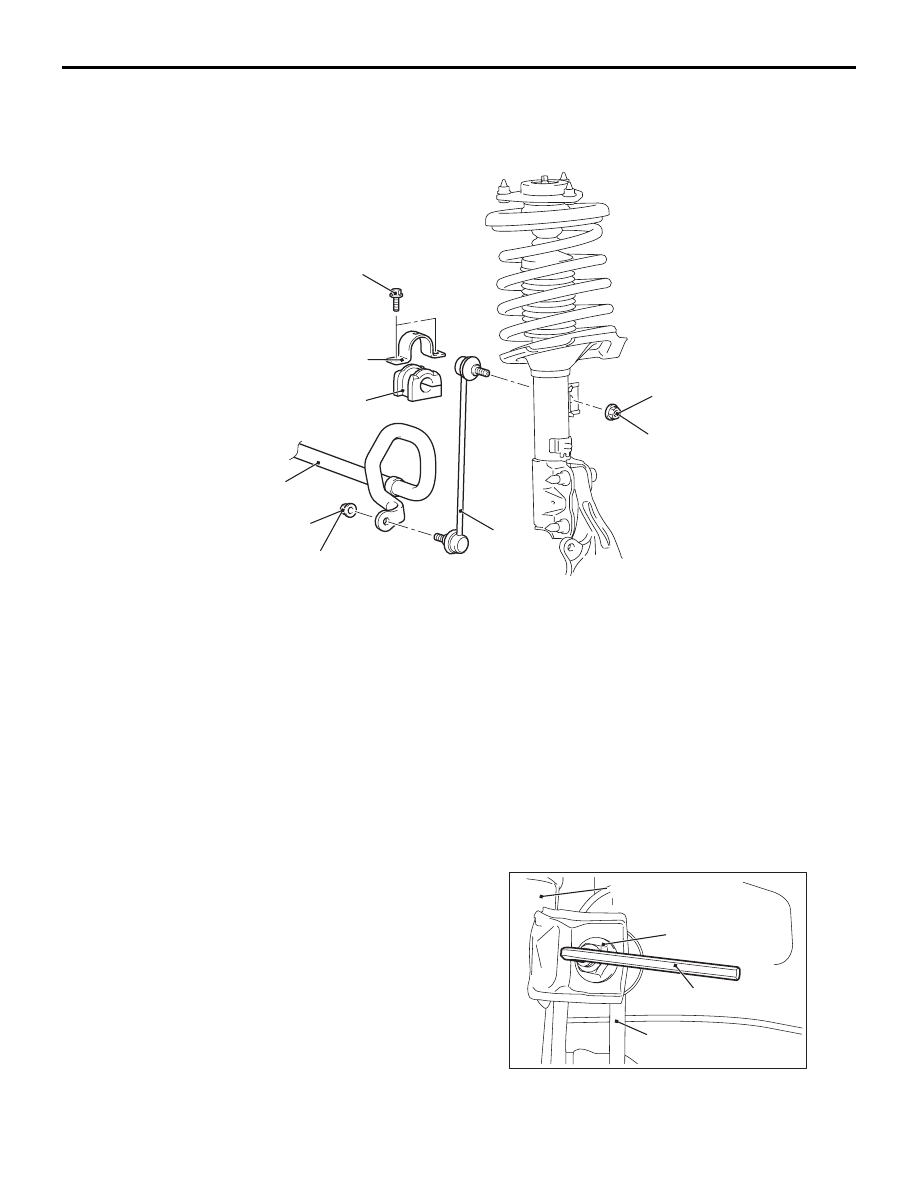

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ПЕРЕДНЯЯ ПОДВЕСКА

33-14

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ДЕМОНТАЖ И УСТАНОВКА

M1332004000844

39 ± 6 Нм

39 ± 6 Нм

31 ± 4 Нм

6

5

4

3

2

1

AB

AC612824

Последовательность
демонтажа стойки
стабилизатора

<<

A

>>

>>

C

<<

1.

Гайка соединения
стабилизатора и стойки
стабилизатора

<<

A

>>

>>

C

<<

2.

Гайка соединения стойки
стабилизатора
и амортизационной стойки

3.

Стойка стабилизатора
Последовательность
демонтажа втулки
стабилизатора

<<

A

>>

>>

C

<<

1.

Гайка соединения
стабилизатора и стойки
стабилизатора

4.

Кронштейн стабилизатора

5.

Втулка стабилизатора
Последовательность
демонтажа стабилизатора


<<

A

>>

>>

C

<<

1.

Гайка соединения
стабилизатора и стойки
стабилизатора

•

Балка переднего моста
(См. раздел «ГРУППА 32»

−

«Балка»

Стр.32-10

).

4.

Кронштейн стабилизатора

>>B<<

5.

Втулка стабилизатора

>>A<<

6.

СТАБИЛИЗАТОР
ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ГАЙКИ СОЕДИНЕНИЯ
СТАБИЛИЗАТОРА И СТОЙКИ
СТАБИЛИЗАТОРА/ГАЙКИ СОЕДИНЕНИЯ
СТАБИЛИЗАТОРА И
АМОРТИЗАЦИОННОЙ СТОЙКИ

Шестигранный ключ

Стойка в сборе

Стойка стабилизатора

AB

AC613526

Гайка соединения

стойки стабилиза-

тора и мортиза-

ционной стойки

Для снятия гайки соединения стойки стабилизатора
и амортизационной стойки используйте
шестигранный ключ как показано на рисунке.

Последовательность
демонтажа стабилизатора
(Продолжение)
