Mitsubishi Lancer X. Руководство - часть 608

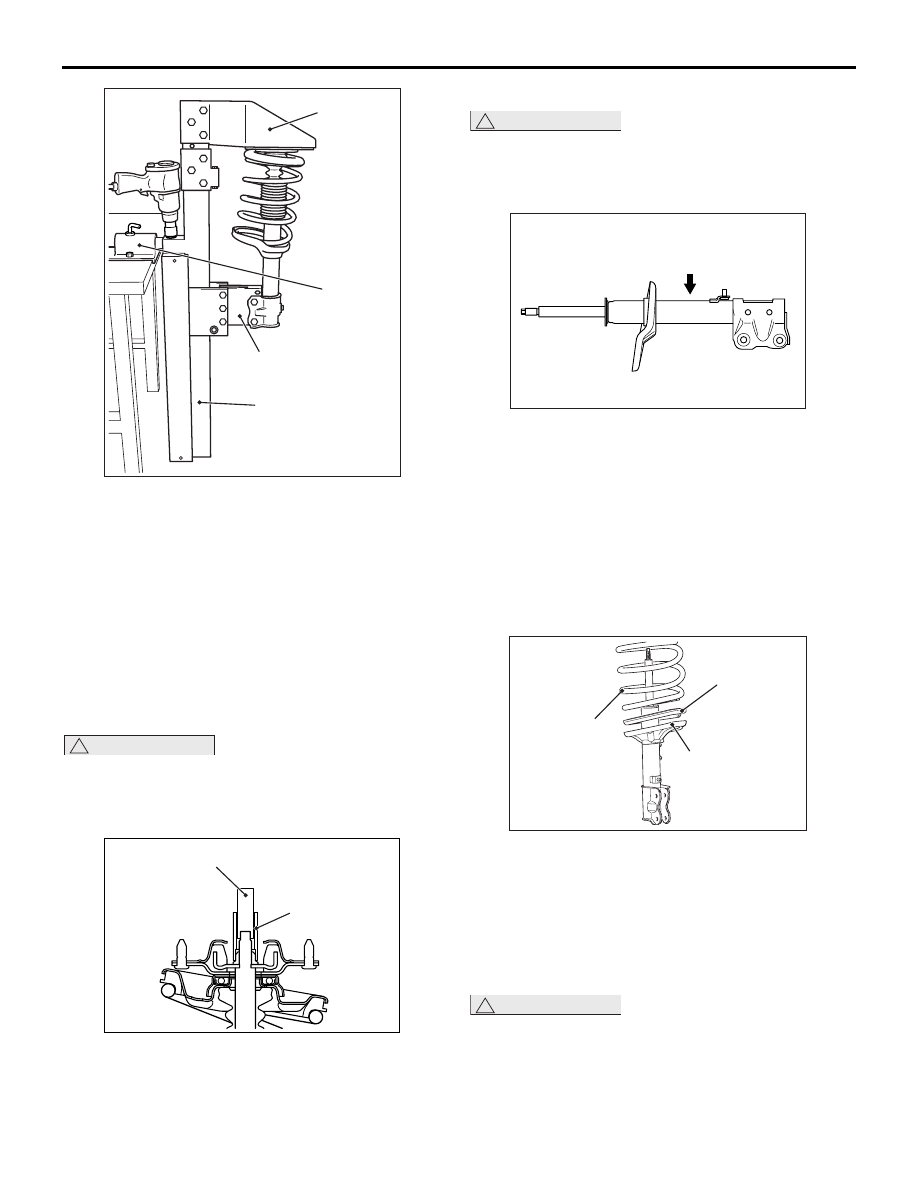

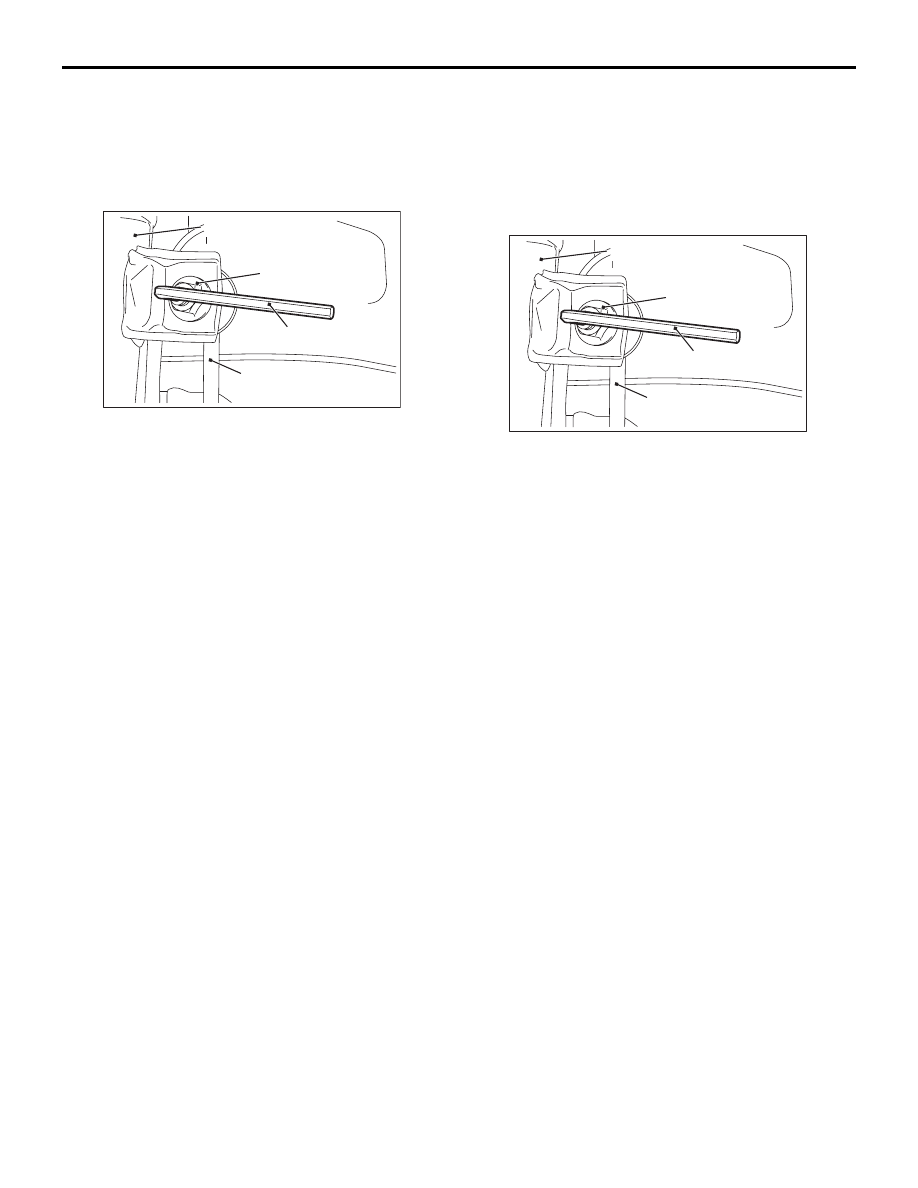

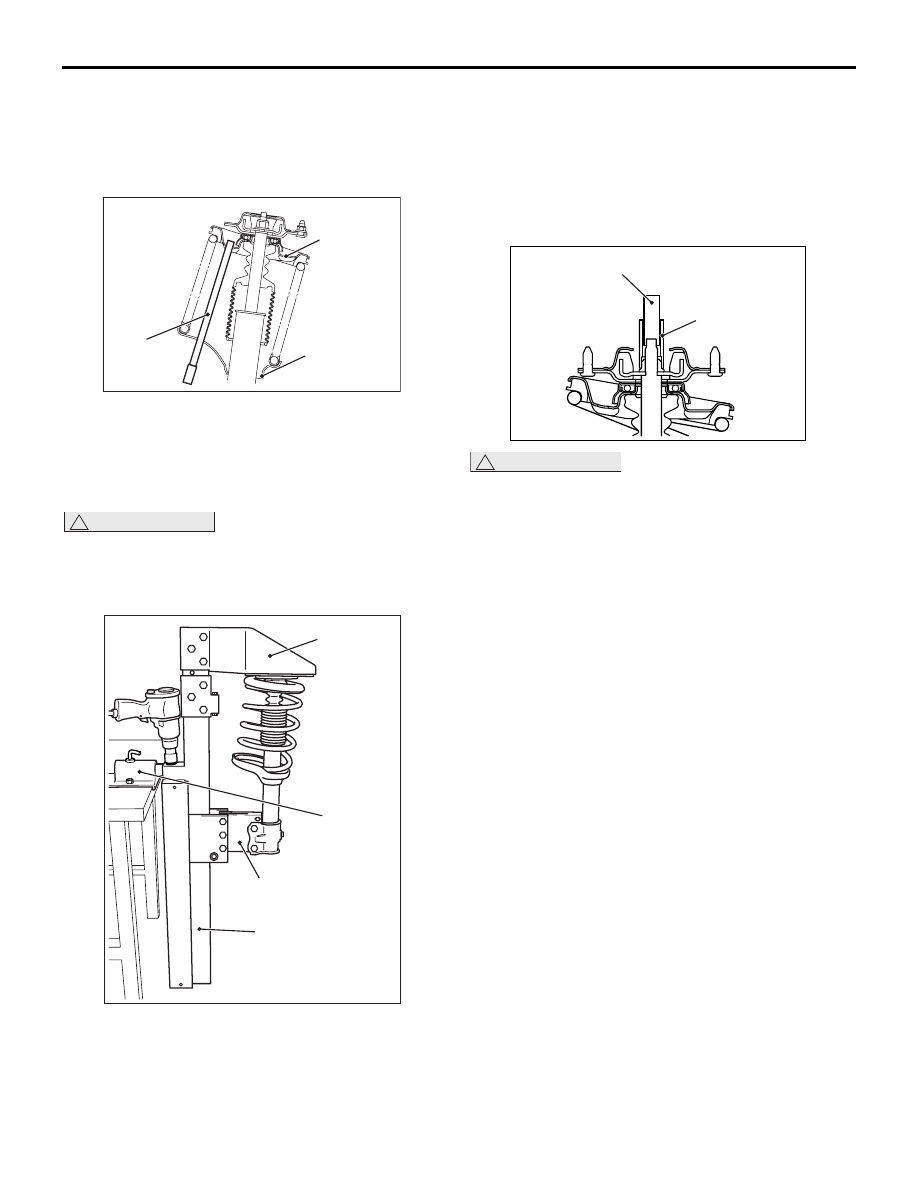

СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33-7

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
ДЕМОНТАЖЕ
<<A>> СНЯТИЕ ГАЙКИ СОЕДИНЕНИЯ
СТОЙКИ СТАБИЛИЗАТОРА И
АМОРТИЗАЦИОННОЙ СТОЙКИ

Шестигранный ключ

Стойка в сборе

Стойка стабилизатора

AB

AC613526

Гайка соединения

стойки стабилиза-

тора и мортиза-

ционной стойки

Для снятия гайки соединения стойки
стабилизатора и амортизационной стойки
используйте шестигранный ключ как показано на
рисунке.

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ
УСТАНОВКЕ
>>A<< УСТАНОВКА ГАЙКИ
СОЕДИНЕНИЯ СТОЙКИ
СТАБИЛИЗАТОРА И
АМОРТИЗАЦИОННОЙ СТОЙКИ

Шестигранный ключ

Стойка в сборе

Стойка стабилизатора

AB

AC613526

Гайка соединения

стойки стабилиза-

тора и мортиза-

ционной стойки

Для установки гайки соединения стойки
стабилизатора и амортизационной стойки
используйте шестигранный ключ как показано на
рисунке.

ОСМОТР

M1332001200474

• Проверьте амортизационную стойку на

наличие утечек масла.

• Проверьте стойку в сборе на наличие

повреждений и деформаций.

СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33-8

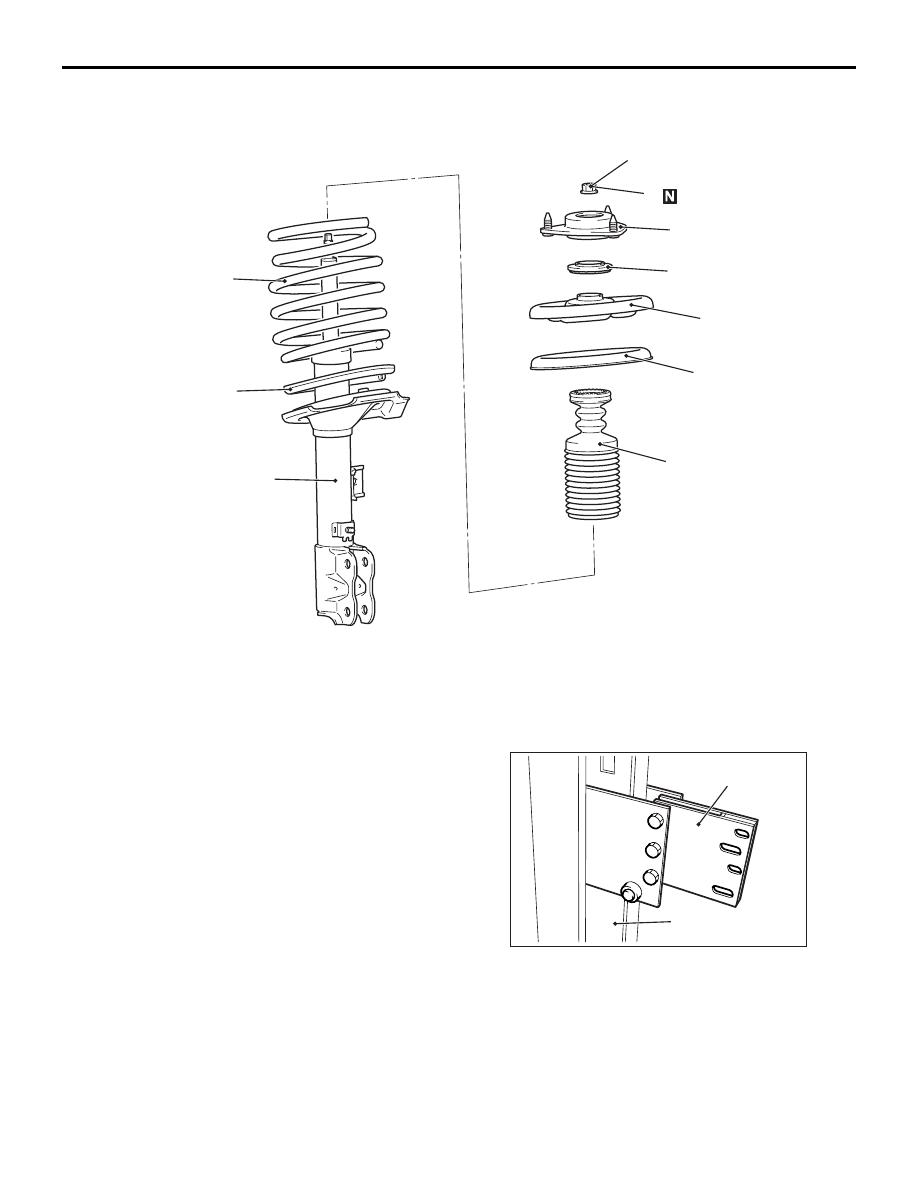

РАЗБОРКА И СБОРКА

M1332001300783

AB

1

60 ± 9 Нм

9

8

7

6

5

4

3

2

AC612822

Последовательность
разборки

<<

A

>>

>>

C

<<

1.

Гайка стойки
(самоконтрящаяся гайка)

2.

Опора стойки в сборе

>>

B

<<

3.

Подшипник

4.

Верхняя опорная чашка

5.

Верхняя подушка пружины

6.

Резиновый буфер

>>

A

<<

7.

Винтовая пружина

8.

Трубка пружины

<<

B

>>

9.

Стойка в сборе

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
РАЗБОРКЕ
<<A>> СНЯТИЕ ГАЙКИ СТОЙКИ
(САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

AC608299AB

MB991795

MB991793

1. Установите специальное крепление А

(MB991795) на специальный съемник пружин
(MB991793) как показано на рисунке.

AC608300 AB

MB991793

MB991795

MB991830

MB991794

СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33-9

2. Для фиксации стойки в сборе используйте

следующие специальные инструменты:

• Съемника пружин (MB991793)

• Крепления А (MB991795)

• Верхней опоры (MB991794)

• Фиксатора (MB991830)

ПРИМЕЧАНИЕ: Закрепите стойку в сборе
снятыми с автомобиля болтами и гайками,
затянув их вручную с небольшим усилием.

3. Зафиксировав стойку в необходимом

положении, сожмите винтовую пружину
с помощью съемника пружин примерно на 5 мм.

!

ОСТОРОЖНО

Самоконтрящаяся гайка штока внутри стойки
может быть ослаблена. Не используйте ключ
ударного действия для ослабления гайки
стойки (самоконтрящейся гайки).

AC608301

AB

MB991682

MB991681

4. Для ослабления гайки стойки

(самоконтрящейся гайки) используйте
следующие инструменты:

• Ключ (MB991681)

• Головку (MB991682)

<<B>> СНЯТИЕ СТОЙКИ В СБОРЕ

!

ОСТОРОЖНО

Используйте защитные очки. Газ,
находящийся в стойке, безвреден, но в его
выходящем потоке могут содержаться
частицы высверленного материала.

AC608303

AB

Перед утилизацией стойки вытяните из нее шток,
положите стойку на ровную поверхность
и выпустите газ, просверлив отверстие
диаметром около 3 мм в точке, указанной на
рисунке.

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ СБОРКЕ
>>A<<УСТАНОВКА ВИНТОВОЙ
ПРУЖИНЫ

1. Плотно вставьте пружину в трубку пружины.

Трубка

пружины

Винтовая

пружина

Опорная чашка

пружины

амортизатора

AB

AC608302

2. Установите пружину с трубкой так, чтобы

нижний конец пружины разместился
в соответствующем ему по форме гнезде
стойки.

>>B<< УСТАНОВКА ПОДШИПНИКА
СТОЙКИ

!

ОСТОРОЖНО

Установите подшипник стойки без признаков
повреждения.

СТОЙКА В СБОРЕ

ПЕРЕДНЯЯ ПОДВЕСКА

33-10

>>C<< УСТАНОВКА ГАЙКИ СТОЙКИ
(САМОКОНТРЯЩЕЙСЯ ГАЙКИ)

1. Убедитесь, что оба конца пружины размещены

в соответствующих им по форме пазах
опорных чашек.

Верхняя

опорная

чашка

Опорная

чашка

пружины

амортизатора

Трубопровод

AB

AC612835

2. Совместите отверстие в нижней опорной

чашке пружины с отверстием в ее верхней
опорной чашке.
ПРИМЕЧАНИЕ: Для облегчения этой
операции используйте прямую трубку

!

ОСТОРОЖНО

Следите, чтобы рука не оказалась зажатой
в пружине при совмещении штока
с отверстием верхней опоры в процессе
сжатия пружины.

AC608300 AB

MB991793

MB991795

MB991830

MB991794

3. Пропуская шток стойки сквозь отверстие

верхней опоры, медленно сожмите пружину
вручную с помощью специальных
инструментов:

• Съемника пружин (MB991793)

• Крепления А (MB991795)

• Верхней опоры (MB991794)

• Фиксатора (MB991830)

AC608301

AB

MB991682

MB991681

!

ОСТОРОЖНО

Самоконтрящаяся гайка штока внутри стойки
может быть ослаблена. Не используйте ключ
ударного действия для ослабления гайки
стойки (самоконтрящейся гайки).
4. Для затяжки гайки стойки (самоконтрящейся

гайки) с приложением нормативного момента
затяжки используйте следующие специальные
инструменты:

• Ключ (MB991681)

• Головку (MB991682)

Момент затяжки: 60

± 9 Нм
