ФОТОДАТЧИК И ДАТЧИК ВНУТРЕННЕЙ ТЕМПЕРАТУРЫ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-13

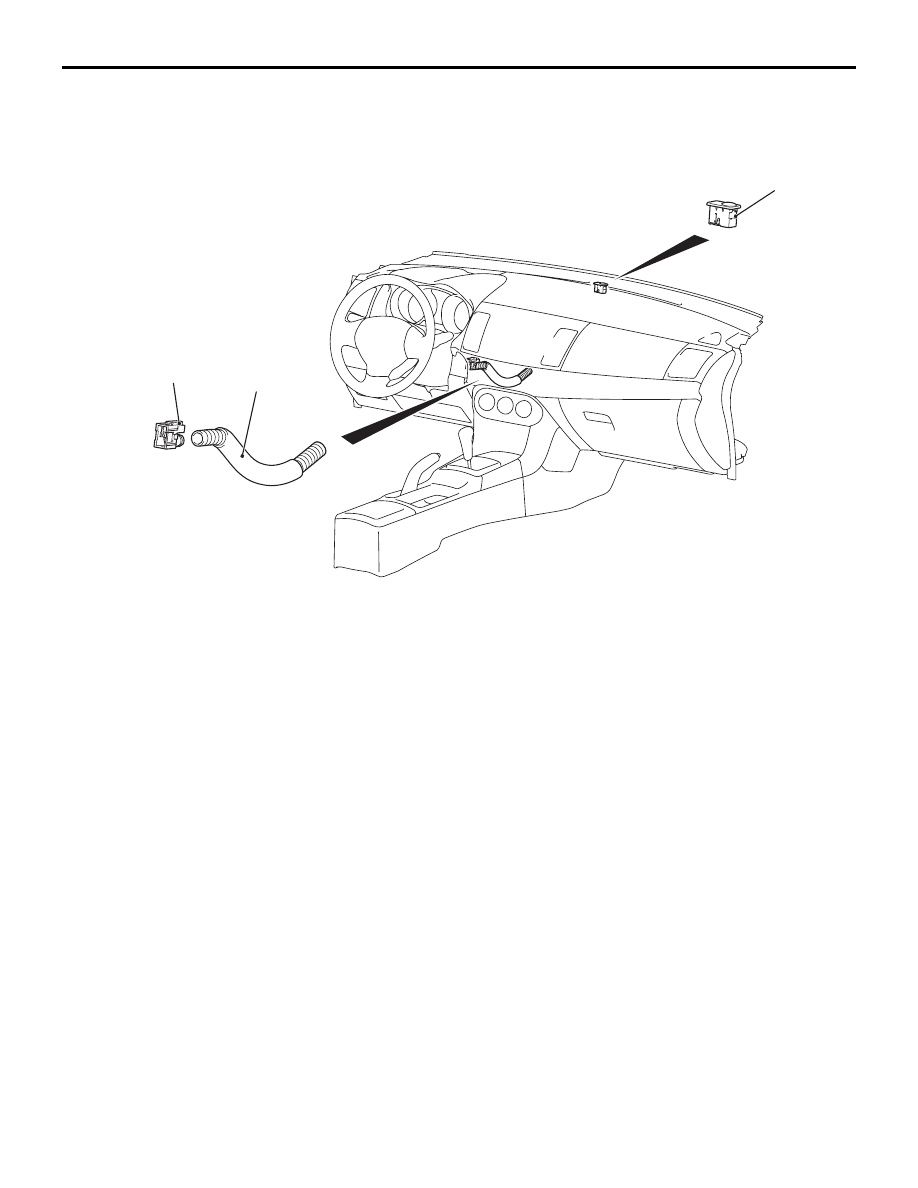

ФОТОДАТЧИК И ДАТЧИК ВНУТРЕННЕЙ ТЕМПЕРАТУРЫ

СНЯТИЕ И УСТАНОВКА

M1554015100193

AC608224

2

3

1

AC

Этапы снятия датчика
внутренней температуры

•

Напольная консоль, боковая
крышка напольной консоли
(см. ГРУППУ 52A

− Напольная

консоль в сборе

Стр.52A-9

).

•

Нижняя крышка (сторона
пассажира), боковая панель
перчаточного ящика, заслонка
перчаточного ящика,
перчаточный ящик, крышка
перчаточного ящика (см. ГРУППУ
52A

− Перчаточный ящик

Стр.52A-6

).

•

Нижняя правая отделка
воздуховыпускного отверстия
приборной панели, центральная
приборная панель, пульт
управления приборной панели,
днище приборной панели
см. ГРУППУ 52A

− Центральная

приборная панель

Стр.52A-7

).

•

Нижняя крышка приборной
панели <Автомобили с нижней
крышкой приборной панели>,
нижняя приборная панель,
нижняя левая отделка
воздуховыпускного отверстия
приборной панели (см. ГРУППУ
52A

− Центральная приборная

панель

Стр.52A-8

).

•

Комбинированный измеритель
(см. ГРУППУ 54A,
Комбинированный измеритель

Стр.54A-68

).

•

Боковая крышка консоли
приборной панели (см. ГРУППУ
52A, Приборная
панель

Стр.52A-2

).

1.

Датчик внутренней температуры

2.

Шланг аспиратора
Этапы снятия фотодатчика

•

Приборная панель (см. ГРУППУ
52A, Приборная
панель

Стр.52A-2

)

3.

Фотодатчик

Этапы снятия датчика
внутренней температуры

ДРУГИЕ ДЕТАЛИ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-14

ПРОВЕРКА

M1552014303368

ПРОВЕРКА ДАТЧИКА ВНУТРЕННЕЙ
ТЕМПЕРАТУРЫ

(кВт)

ТЕМПЕРАТУРА (°C)

СОПРОТИВЛЕНИЕ

AD

80

60

40

20

0

-10

0

5

10

15

20

AC103488

Значение сопротивления, измеренное между
двумя клеммами, должно быть близким
к указанному на графике. Измерение необходимо
выполнить для двух или более разных значений
температуры.

ПРОВЕРКА ФОТОДАТЧИКА

При измерении сканером M.U.T.-III рабочих
характеристик позиции № 67 «Фотодатчик»,
отображаемое напряжение должно быть
различным при освещении прямым солнечным
светом и в помещении.

ДРУГИЕ ДЕТАЛИ

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
ДРУГИХ ДЕТАЛЕЙ

M1554004000448

Следующие точки обслуживания при техническом
обслуживании аналогичны точкам обслуживания
кондиционера с ручным управлением.

Позиция

Справочная
страница

Обслуживание
без демонтажа

Проверка уровня,
слив и заправка
хладагентом

Стр.55A-57

Простая проверка
датчика давления
кондиционера

Стр.55A-59

Регулировка
приводного ремня
компрессора

Стр.55A-57

Проверка
функциониро-



вания

Стр.55A-57

Проверка
силового реле на
обрыв

Стр.55A-59

Проверка
функции
повышения
холостых
оборотов

Стр.55A-60

Блок управления отопителем

Стр.55A-61

Отопитель и вентилятор в сборе

Стр.55A-62

Двигатель управления заслонкой
выбора режима, двигатель
управления заслонкой воздушного
смесителя, двигатель управления
заслонкой переключения
наружного/внутреннего воздуха,
двигатель вентилятора и силовой
транзистор

Стр.55A-68

Датчик температуры окружающего
воздуха

Стр.55A-70

ЭБУ КОНДИЦИОНЕРА

Стр.55A-71

Компрессор в сборе

Стр.55A-72

Конденсатор

Стр.55A-76

Трубопровод хладагента

Стр.55A-77

Воздуховоды

Стр.55A-78

Задний вентиляционный
воздуховод

Стр.55A-80

Позиция

Справочная
страница

33-1

ГРУППА 33

ПЕРЕДНЯЯ

ПОДВЕСКА

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . . . .

33-2

СПЕЦИФИКАЦИИ ДЛЯ



ТЕХНИЧЕСКОГО



ОБСЛУЖИВАНИЯ  . . . . . . . . . . . . . .

33-2

СПЕЦИАЛЬНЫЕ



ИНСТРУМЕНТЫ . . . . . . . . . . . . . . . .

33-3

ОБСЛУЖИВАНИЕ



АВТОМОБИЛЯ БЕЗ



ДЕМОНТАЖА . . . . . . . . . . . . . . . . . .

33-4

ПРОВЕРКА И РЕГУЛИРОВКА



УГЛОВ УСТАНОВКИ ПЕРЕДНИХ



КОЛЕС . . . . . . . . . . . . . . . . . . . . . . . . . . . .

33-4

ПРОВЕРКА ЛЮФТА ШАРНИРА



НИЖНЕГО РЫЧАГА  . . . . . . . . . . . . . . . . .

33-5

ПРОВЕРКА ПЫЛЬНИКА ШАРНИРА  . . . .

33-5

СТОЙКА В СБОРЕ  . . . . . . . . . . . . . .

33-6

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

33-6

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

33-7

РАЗБОРКА И СБОРКА  . . . . . . . . . . . . . . .

33-8

Нижний рычаг. . . . . . . . . . . . . . . . . .

33-11

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

33-11

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

33-12

ЗАМЕНА ПЫЛЬНИКА ШАРНИРА



НИЖНЕГО РЫЧАГА. . . . . . . . . . . . . . . . . .

33-12

ЗАМЕНА ЗАДНЕЙ ВТУЛКИ



НИЖНЕГО РЫЧАГА. . . . . . . . . . . . . . . . . .

33-13

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ
УСТОЙЧИВОСТИ  . . . . . . . . . . . . . . .

33-14

ДЕМОНТАЖ И УСТАНОВКА . . . . . . . . . . .

33-14

ОСМОТР. . . . . . . . . . . . . . . . . . . . . . . . . . .

33-15

ОБЩИЕ СВЕДЕНИЯ

ПЕРЕДНЯЯ ПОДВЕСКА

33-2

ОБЩИЕ СВЕДЕНИЯ

M1332000101024

В этом автомобиле используется подвеска
«МакФерсон».

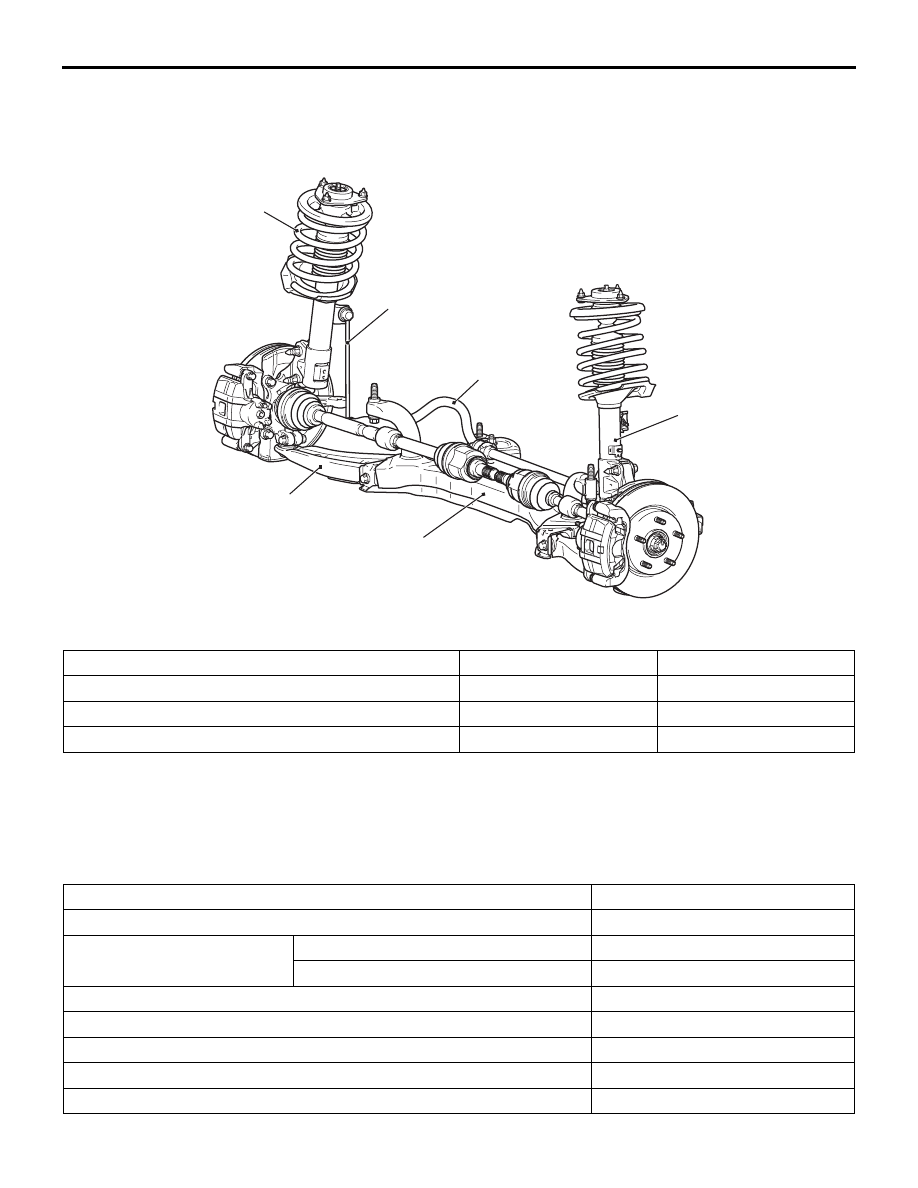

КОНСТРУКТИВНАЯ СХЕМА

Балка переднего моста

Нижний рычаг

Стойка стабилизатора

Стойка в сборе

Винтовая пружина

Стабилизатор

поперечной

устойчивости

AB

AC700376

ВИНТОВАЯ ПРУЖИНА

Параметр

M/T

CVT

Диаметр проволоки, мм

14

14

Средний наружный диаметр, мм

159

159

Длина в свободном состоянии, мм

331

338

СПЕЦИФИКАЦИИ ДЛЯ ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

M1332000301147

Параметр

Номинальное значение

Схождение, мм

1

± 2

Угол поворота

Внутреннее колесо

40

°50' ± 1°30'

Внешнее колесо (опорное значение) 33

°50'

РАЗВАЛ

−0°05' ± 30'*

ПРОДОЛЬНЫЙ НАКЛОН ШКВОРНЯ

2

°40' ± 30'*

Поперечный наклон шкворня

13

°30' ± 1°30'

Начальный момент вращения шарнира нижнего рычага, Нм

2,2

− 4,1

Момент вращения шарнира стойки стабилизатора, Нм

0,5

− 2,9

ПРИМЕЧАНИЕ: *: Разница между правым и левым колесами должна быть не более 30'
