Mitsubishi Lancer X. Руководство - часть 604





УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-5

ЭТАП 2. Проверьте электропроводку между
разъемом C-15 ЭБУ кондиционера (клеммы
19 и 17) и разъемом C-05 датчика внутренней
температуры (клеммы 1 и 2).

• Проверьте сигнальную цепь датчика и цепь

его замыкания на «массу» на предмет обрыва
или короткого замыкания.

ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
соединительный разъем C-38.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 3. Проверьте датчик внутренней
температуры.
См.

Стр.55B-14

.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 4.

НЕТ :

Замените датчик внутренней

температуры.

ЭТАП 4. Проверьте факт сброса кода
неисправности.

Q: Код неисправности сформирован?

ДА :

Замените ЭБУ кондиционера.

НЕТ :

Причиной может быть периодически

возникающий отказ (см. ГРУППУ 00,
Методика устранения периодически
возникающего отказа

Стр.00-15

).

ТАБЛИЦА СИМПТОМОВ
НЕИСПРАВНОСТЕЙ

M1554005001046

Симптом неисправности

№ процедуры
проверки

Справочная
страница

Нет связи со сканером M.U.T.-III.

1

См. ГРУППУ 55A,
Таблица симптомов
неисправностей

Стр.55A-27

Не поступает холодный воздух

2

Не работает вентилятор

3

Невозможно изменить производительность воздушного
вентилятора

4

Невозможно переключение потока
внутреннего/наружного воздуха.

5

Не работает компрессор кондиционера

6

Не работает обогреватель заднего стекла

7

Мигает индикатор кондиционера

8

Невозможно задать температуру выходного воздушного
потока кондиционера

9

Невозможно переключить воздухораспределитель.

10

Система датчика давления кондиционера

11

Система питания двигателя вентилятора

12

Система питания ЭБУ кондиционера

13

Не работает зуммер

14

(См. ГРУППУ 54A

−

Комбинированный
измеритель

Стр.54A-52

).

Температуру выходного потока воздуха невозможно
изменить даже при изменении интенсивности солнечного
излучения

15

Стр.55B-6

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-6

МЕТОДИКА АНАЛИЗА СИМПТОМОВ

ПРОЦЕДУРА ПРОВЕРКИ 15: Температуру выходного потока воздуха невозможно изменить даже
при изменении интенсивности солнечного излучения

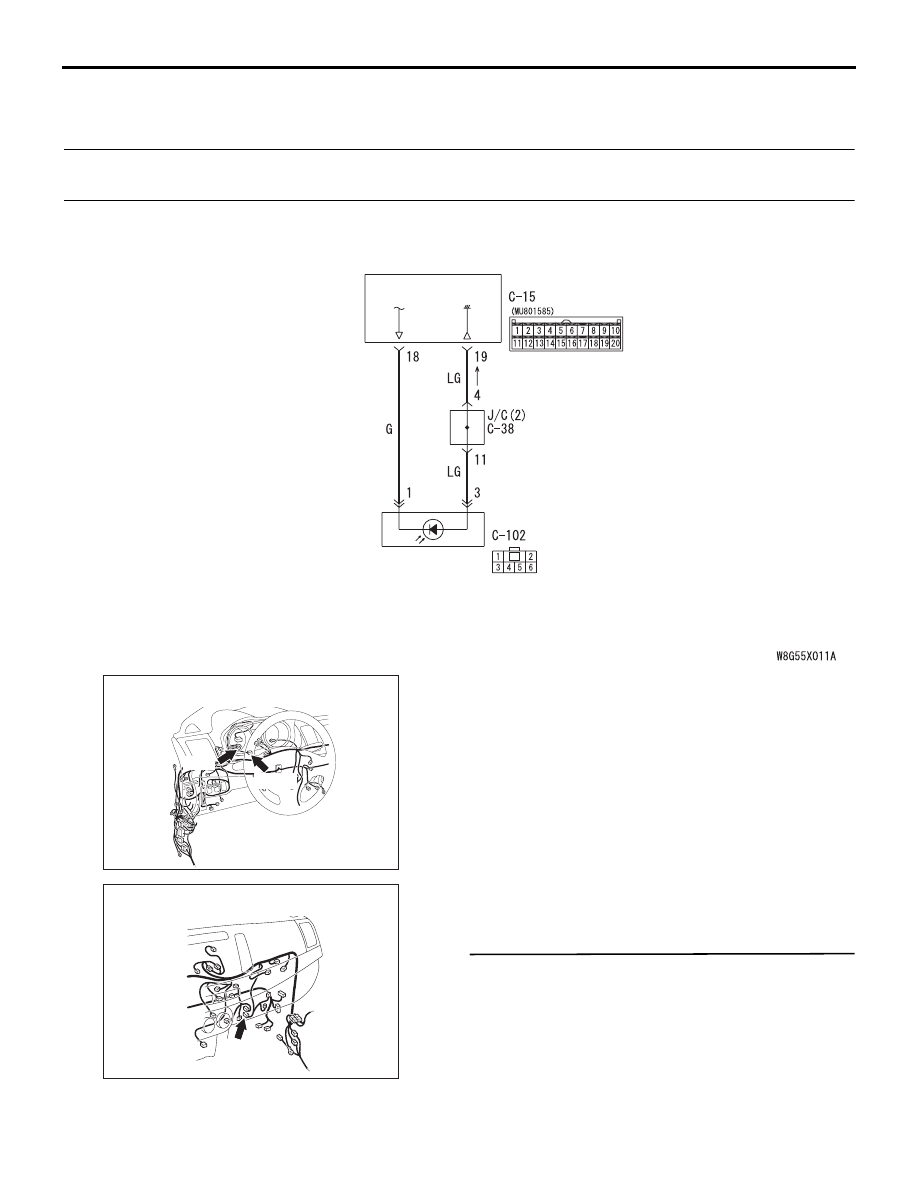

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ФОТОДАТЧИК

Блок управления кондиционером

Цепь фотодатчика

C-102

C-38

BF

AC612705

Разъемы: C-38, C-102 <автомобили

с левосторонним управлением>

C-15 (B)

AK

AC612706

Разъем: C-15 <автомобили с

левосторонним управлением>

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Невозможность изменения температуры потока
воздуха от вентилятора при изменении
интенсивности солнечного излучения может быть
вызвана неисправностью фотодатчика.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность фотодатчика

• Повреждены провода или разъемы

электропроводки

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностический код сканера M.U.T.-III.
Проверьте, сформировал ли кондиционер
диагностический код.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

См. таблицу диагностических кодов

(кодов неисправностей

Стр.55A-6

.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-7

ЭТАП 2. Таблица данных сканера M.U.T.-III
Отображаемое значение напряжения изменяется
в соответствии с интенсивностью солнечного
излучения. (См.

Стр.55B-7

).

• Позиция 67: Фотодатчик

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Перейдите к этапу 4.

ЭТАП 3. Повторно проверьте наличие
симптома неисправности

Q: Результат проверки нормальный?

ДА :

Причиной может быть периодически
возникающий отказ (см. ГРУППУ 00,
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ кондиционера.

ЭТАП 4. Проверка разъема: C-102 - разъем
фотодатчика и C-15 - разъем ЭБУ
кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте разъем.

ЭТАП 5. Проверьте электропроводку между
разъемом C-102 фотодатчика (клеммы 4 и 5)
и разъемом C-15 ЭБУ кондиционера (клеммы
19 и 18).

• Проверьте на предмет обрыва цепь питания

реле компрессора кондиционера.

ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте
соединительный разъем C-38.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 6.

НЕТ :

Отремонтируйте жгут электропроводки.

Проверьте правильность работы
кондиционера.

ЭТАП 6. Замените фотодатчик и повторно
проверьте симптом неисправности
Проверьте правильность работы кондиционера.

Q: Результат проверки нормальный?

ДА :

Диагностика завершена.

НЕТ :

Замените ЭБУ кондиционера.

ТАБЛИЦА СПРАВОЧНЫХ ДАННЫХ

M1554005100705

№
позиции

Предмет проверки

Режим проверки

Показания не дисплее
в нормальных условиях

17

Число оборотов двигателя

Отображается правильное
число оборотов.

19

Датчик температуры
окружающей среды

Значение окружающей
температуры совпадает
с показаниями температуры
на дисплее M.U.T.-III

20

Термодатчик радиатора

Значение температуры на
выходе испарителя совпадает
с показаниями температуры
на дисплее M.U.T.-III

21

Датчик внутренней
температуры

Значение внутренней
температуры совпадает
с показаниями температуры
на дисплее M.U.T.-III

23

Настройка температуры

Отображается заданная
температура кондиционера.

24

Датчик температуры
охлаждающей жидкости
двигателя

Значение температуры
охлаждающей жидкости
двигателя совпадает
с показаниями температуры
на дисплее M.U.T.-III

26

Скорость движения

Отображается скорость
автомобиля.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-8

27

Опрос привода компрессора
кондиционера

Компрессор ВКЛЮЧЕН

ON (ВКЛЮЧЕН)

Компрессор ВЫКЛЮЧЕН

OFF (ВЫКЛЮЧЕН)

28

Выключатель кондиционера: Выключатель кондиционера

в положении ON (ВКЛЮЧЕН)

ON (ВКЛЮЧЕН)

Выключатель кондиционера
в положении OFF
(ВЫКЛЮЧЕН)

OFF (ВЫКЛЮЧЕН)

29

Утечка хладагента

Normal (Норма)

34

Запрос повышения оборотов
холостого хода

Отображается сигнал
запроса повышения
оборотов холостого хода.

45

Потенциометр положения
(заданного) заслонки
переключения
внутр./наружн. воздуха

Отображается заданное
положение заслонки
переключения
наружного/внутреннего
воздуха.

46

Потенциометр заслонки
переключения
внутр./наружн. воздуха

Отображается положение
заслонки переключения
наружного/внутреннего
воздуха.

55

Потенциометр переключения
выходного потока воздуха

Отображается положение
выходной заслонки
воздухораспределителя.

56

Потенциометр переключения
выходного потока воздуха
(заданное положение)

Отображается заданное
положение выходной
заслонки
воздухораспределителя.

57

Низкое давление

Normal (Норма)

60

Выключатель обогрева
заднего стекла

Выключатель обогревателя
заднего стекла в положении
ON (ВКЛЮЧЕН)

ON (ВКЛЮЧЕН)

Выключатель обогревателя
заднего стекла в положении
OFF (ВЫКЛЮЧЕН)

OFF (ВЫКЛЮЧЕН)

61

Датчик давления

Отображается давление
хладагента.

63

Потенциометр воздушного
смесителя

Отображается положение
заслонки воздушного
смесителя.

67

Фотодатчик

Отображается
интенсивность солнечного
света.

68

Передний вентилятор

Отображается состояние
двигателя вентилятора.

№
позиции

Предмет проверки

Режим проверки

Показания не дисплее
в нормальных условиях
