55B-1

ГРУППА 55B

АВТОМАТИЧЕСКИЙ

ВОЗДУШНЫЙ

КОНДИЦИОНЕР

СОДЕРЖАНИЕ

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

55B-2

ПОСЛЕДОВАТЕЛЬНОСТЬ



ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ . . .

55B-2

ФУНКЦИЯ ДИАГНОСТИКИ. . . . . . . . . . . .

55B-2

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ



КОДОВ . . . . . . . . . . . . . . . . . . . . . . . . . . . .

55B-2

МЕТОДИКА РАБОТЫ



С ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

55B-4

Код B1034: Система датчика внутренней
температуры (короткое замыкание)



Код B1035: Система датчика внутренней
температуры (обрыв в цепи)  . . . . . . . . . .

55B-4

ТАБЛИЦА СИМПТОМОВ



НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . .

55B-5

МЕТОДИКА АНАЛИЗА СИМПТОМОВ . . .

55B-6

ПРОЦЕДУРА ПРОВЕРКИ 15:



Температуру выходного потока воздуха
невозможно изменить даже при изменении
интенсивности солнечного излучения . . .

55B-6

ТАБЛИЦА СПРАВОЧНЫХ ДАННЫХ  . . . .

55B-7

ТАБЛИЦА ПРОВЕРКИ ПРИВОДА  . . . . . .

55B-10

ПРОВЕРКА ПО КЛЕММАМ ЭБУ



КОНДИЦИОНЕРА  . . . . . . . . . . . . . . . . . . .

55B-11

ФОТОДАТЧИК И ДАТЧИК



ВНУТРЕННЕЙ ТЕМПЕРАТУРЫ . . . .

55B-13

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . .

55B-13

ПРОВЕРКА . . . . . . . . . . . . . . . . . . . . . . . . .

55B-14

ДРУГИЕ ДЕТАЛИ  . . . . . . . . . . . . . . .

55B-14

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ



ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ



ДРУГИХ ДЕТАЛЕЙ. . . . . . . . . . . . . . . . . . .

55B-14

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-2

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ

M1554004700704

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Содержание устранения

неисправностей

Стр.00-6

ФУНКЦИЯ ДИАГНОСТИКИ

M1554004800648

СЧИТЫВАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Функция диагностики

Стр.00-8

.

УДАЛЕНИЕ КОДОВ НЕИСПРАВНОСТЕЙ

См. ГРУППУ 00 Методика использования
контрольных точек для проверки/устранения
неисправностей

− Функция диагностики

Стр.00-8

.

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ

M1554004900979

Код

Объект диагностики

Справочная
страница

Информация на
дисплее рабочих
характеристик
после установки
кода
неисправности

B1034
(устанавливается
электронным
блоком управления
кондиционером)

Система датчика внутренней
температуры (короткое
замыкание)

Стр.55B-4

25

°C

B1035
(устанавливается
электронным
блоком управления
кондиционером)

Система датчика внутренней
температуры (обрыв в цепи)

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-3

ПРИМЕЧАНИЕ: Коды неисправностей B1034
и B1035 устанавливаются ЭБУ ETACS по
отдельности.

B1034
(устанавливается
системой ЭБУ
ETACS)

Система датчика температуры
окружающей среды (короткое
замыкание)

См. ГРУППУ 55A,
Таблица
диагностических
кодов

Стр.55A-6

.

20

°C

B1035
(устанавливается
системой ЭБУ
ETACS)

Система датчика температуры
окружающей среды (обрыв в цепи)

B1031

Система термодатчика радиатора
(короткое замыкание)

Положение
«рециркуляция
воздуха»:
внутренняя
температура
Положение
«наружный воздух»:
наружный воздух +
10

°C

B1032

Система термодатчика радиатора
(обрыв в цепи)

B1000

Ошибка связи с панелью
управления

−

B1018

Ошибка кругового переключателя
регулировки температуры

−

B1003

Ошибка кругового переключателя
режима

−

B1021

Ошибка кругового переключателя
вентилятора

−

B1079

Утечка хладагента кондиционера

−

B2214

Неисправность панели управления

−

U1415

Система кодирования не
закончена

−

B223B

Неправильно собрана панель
управления

−

U0019

Неисправность шины (CAN-B)

−

U0141

Тайм-аут шины CAN системы ЭБУ
ETACS

−

U0151

Тайм-аут шины CAN системы SRS

−

U0155

Тайм-аут шины CAN измерителя

−

U0168

Тайм-аут шины CAN системы WCM

−

U0184

Тайм-аут шины CAN аудиосистемы

−

Код

Объект диагностики

Справочная
страница

Информация на
дисплее рабочих
характеристик
после установки
кода
неисправности

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

АВТОМАТИЧЕСКИЙ ВОЗДУШНЫЙ КОНДИЦИОНЕР

55B-4

МЕТОДИКА РАБОТЫ
С ДИАГНОСТИЧЕСКИМИ КОДАМИ
НЕИСПРАВНОСТЕЙ

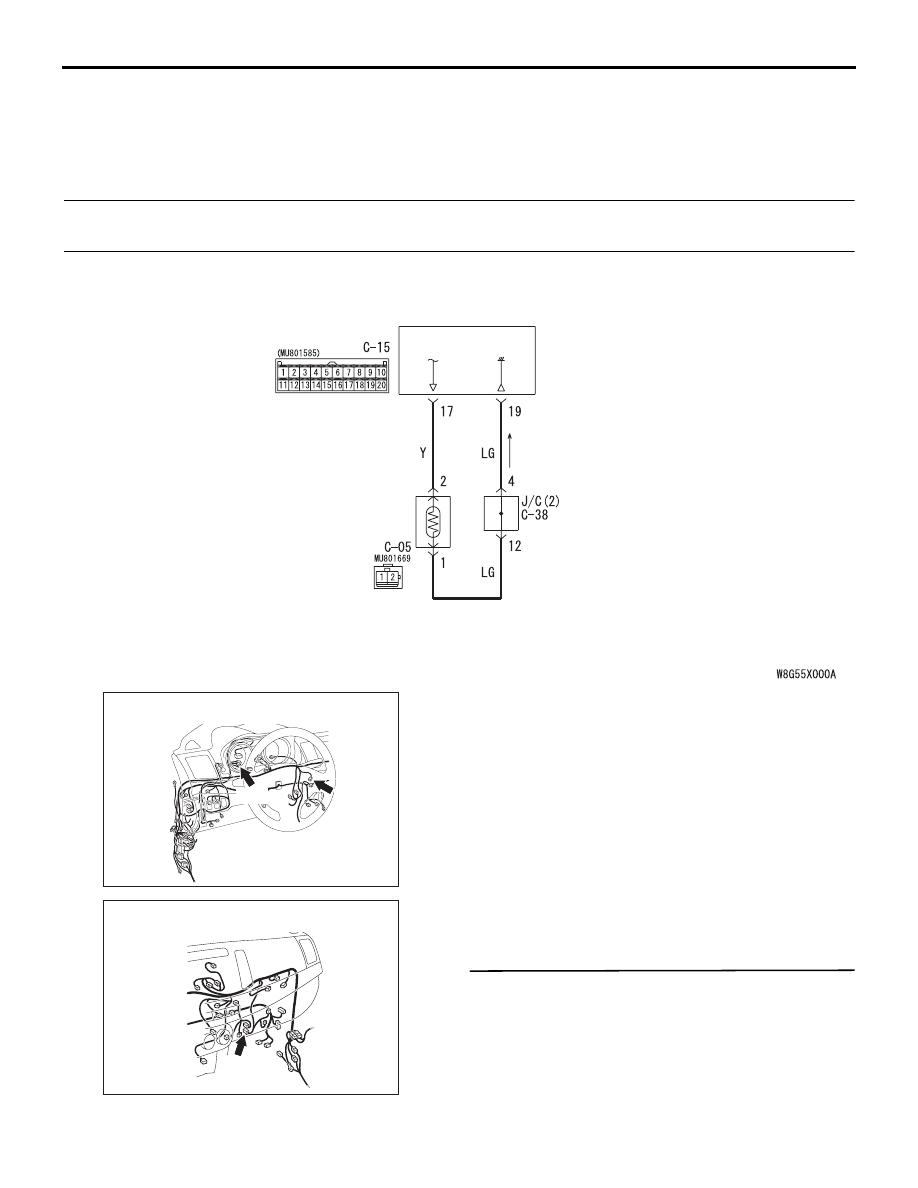

Код B1034: Система датчика внутренней температуры (короткое замыкание)



Код B1035: Система датчика внутренней температуры (обрыв в цепи)

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

ДАТЧИК ТЕМПЕРАТУРЫ

ВОЗДУХА В САЛОНЕ

Блок управления кондиционером

Цепь датчика температуры воздуха в салоне

C-05

C-38

BD

AC612705

Разъемы: C-05, C-38 <автомобили с

левосторонним управлением>

C-15 (B)

AK

AC612706

Разъем: C-15 <автомобили с

левосторонним управлением>

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Код B1034 формируется в случае короткого
замыкания в цепи датчика внутренней
температуры, а код B1035 - в случае обрыва
в этой цепи.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность датчика внутренней

температуры

• Повреждение электропроводки или разъемов

• Неисправность ЭБУ кондиционера

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверка разъема: C-05 - разъем
датчика внутренней температуры и C-15 -
разъем ЭБУ кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте разъем.
