Mitsubishi Lancer X. Руководство - часть 601





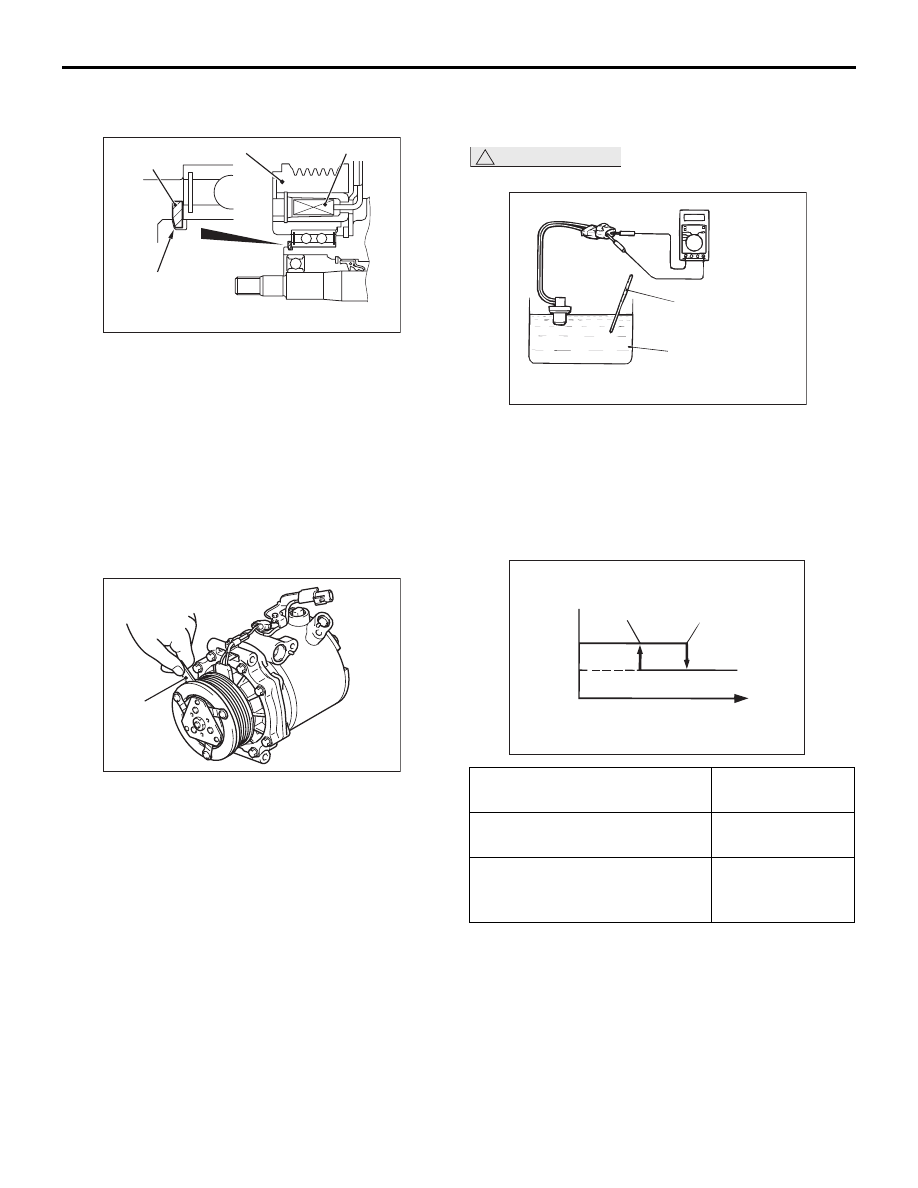

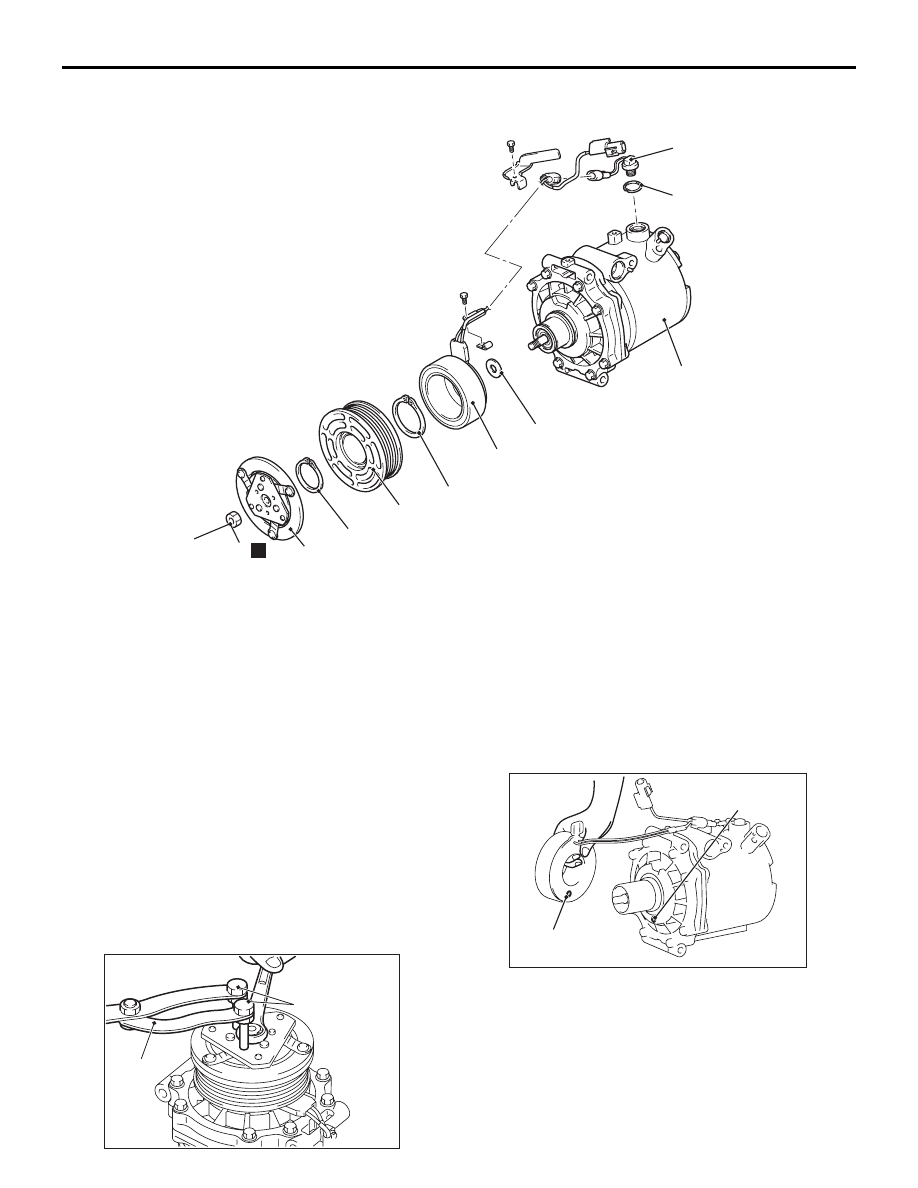

КОМПРЕССОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-73

!

ОСТОРОЖНО

Для повторного использования ремня
привода генератора следует при помощи мела
пометить заднюю часть ремня стрелками
направление вращения, чтобы установить
с тем же направлением.

Болт шкива

Автоматический

натяжитель ремня

привода генератора

Г-образный

шестигранный

ключ

AB

AC506737

1. Для фиксации положения автоматического

натяжителя ремня привода генератора,
поверните натяжитель против часовой стрелки
и вставьте в его отверстие Г-образный
шестигранный ключ.

2. Снять ремень привода генератора и других

агрегатов.

<<C>> СНЯТИЕ КОМПРЕССОРА
КОНДИЦИОНЕРА

Снимите компрессор кондиционера. Будьте
осторожны, не пролейте из компрессора масло.

ТОЧКА ОБСЛУЖИВАНИЯ ДЛЯ
УСТАНОВКИ
>>A<< УСТАНОВКА КОМПРЕССОРА
КОНДИЦИОНЕРА

Перед установкой нового компрессора
кондиционера доведите объем масла
в компрессоре до требуемого (процедуру
см. ниже).

1. Измерьте объем масла в снятом компрессоре

кондиционера (X мл).

2. Слейте из нового компрессора кондиционера

масло в объеме (Y мл), вычисленном по
следующей формуле, после чего установите
компрессор кондиционера.

80 мл - X мл = Y мл
ПРИМЕЧАНИЕ: .

1. 80 мл - это объем масла, содержащегося

в новом компрессоре кондиционера.

2. Y мл - объем масла, заливаемого

в трубопровод хладагента,
конденсатора, узла охлаждения и т. д.

3. При регулировке объема масла не

допускайте его попадания на
электромагнитную муфту

ПРОВЕРКА

M1552004500544

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОЙ
МУФТЫ КОМПРЕССОРА
КОНДИЦИОНЕРА

AC506471

Подсоедините разъем положительного вывода
батареи к положительной (+) клемме
компрессора кондиционера; отрицательный (

−)

вывод батареи подсоедините непосредственно
к корпусу компрессора. В этот момент должен
быть слышен характерный звук срабатывания
электромагнитной муфты.

КОМПРЕССОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-74

РАЗБОРКА И СБОРКА

M1552004601146

N

16 ± 1 Нм

AB

2

1

9

8

7

6

4

5

10

3

3

C50574

A

Этапы снятия реле
температуры хладагента

1.

Стопорное кольцо

2.

Реле температуры хладагента
Этапы снятия
электромагнитной муфты

>>

D

<<

Регулировка воздушного зазора

<<

A

>>

>>

C

<<

3.

Самоконтрящаяся гайка

4.

Якорь

>>

B

<<

5.

Стопорное кольцо

6.

Ротор

7.

Стопорное кольцо

>>

A

<<

8.

Катушка компрессора
кондиционера

9.

Шайба

10. Компрессор кондиционера

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ РАЗБОРКЕ
<<A>> ОТВИНЧИВАНИЕ
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

AC507128AB

MB991386

MB991367

Для отвинчивания самоконтрящейся гайки
используйте следующие инструменты:

• Специальный ключ (MB991367)

• Палец (MB991386)

ТОЧКИ ОБСЛУЖИВАНИЯ ПРИ
ПОВТОРНОЙ СБОРКЕ
>>A<< УСТАНОВКА КАТУШКИ
КОМПРЕССОРА КОНДИЦИОНЕРА

AC

Отверстие в блоке

компрессора

Выступ на

корпусе катушки

AC606542

Установите катушку компрессора кондиционера,
совместив отверстие в компрессоре с выступом
в катушке компрессора.

КОМПРЕССОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-75

>>B<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

Катушка сцепления

Ротор

Стопорное

кольцо

Конусообраз-

ная часть

AC

AC606543

При помощи острогубцев установите стопорное
кольцо (фаской наружу).

>>C<< ЗАВИНЧИВАНИЕ
САМОКОНТРЯЩЕЙСЯ ГАЙКИ

При помощи специального инструмента,
(использовавшегося для снятия), закрепите якорь
и затяните самоконтрящуюся гайку.

>>D<< РЕГУЛИРОВКА ВОЗДУШНОГО
ЗАЗОРА

Толщи-

номер

AB

AC507127

Проверьте соответствие воздушного зазора
муфты номинальному значению. В случае
несоответствия отрегулируйте зазор
регулировочными прокладками.

Номинальное значение: 0,3

 0,5 мм

ПРОВЕРКА

M1552004700322

РЕЛЕ ТЕМПЕРАТУРЫ ХЛАДАГЕНТА

!

ОСТОРОЖНО

Не нагревайте сверх необходимости.

Моторное масло

Термометр

AB

AC102063

1. Для нагревания датчика реле погрузите его

головку в моторное масло.

2. При нагревании масла до номинальной

температуры контактные выводы реле должны
замкнуться (образовать электропроводящую
цепь).

Номинальное значение:

Температура масла

AI

155°C

125°C

OFF

ON

AC103406

Состояние реле

Рабочая
температура

°C

Выключается
(цепь разорвана)

155

Включается (сопротивление
между выводами 2

Ω или

меньше)

125

ПРИМЕЧАНИЕ: При достижении
температуры 155

°

C, или более,

и разомкнутых выводах, реле не
переключится [цепь замкнута
(сопротивление 2

 или меньше)], пока

температура не упадет до 125

°

C, или ниже.

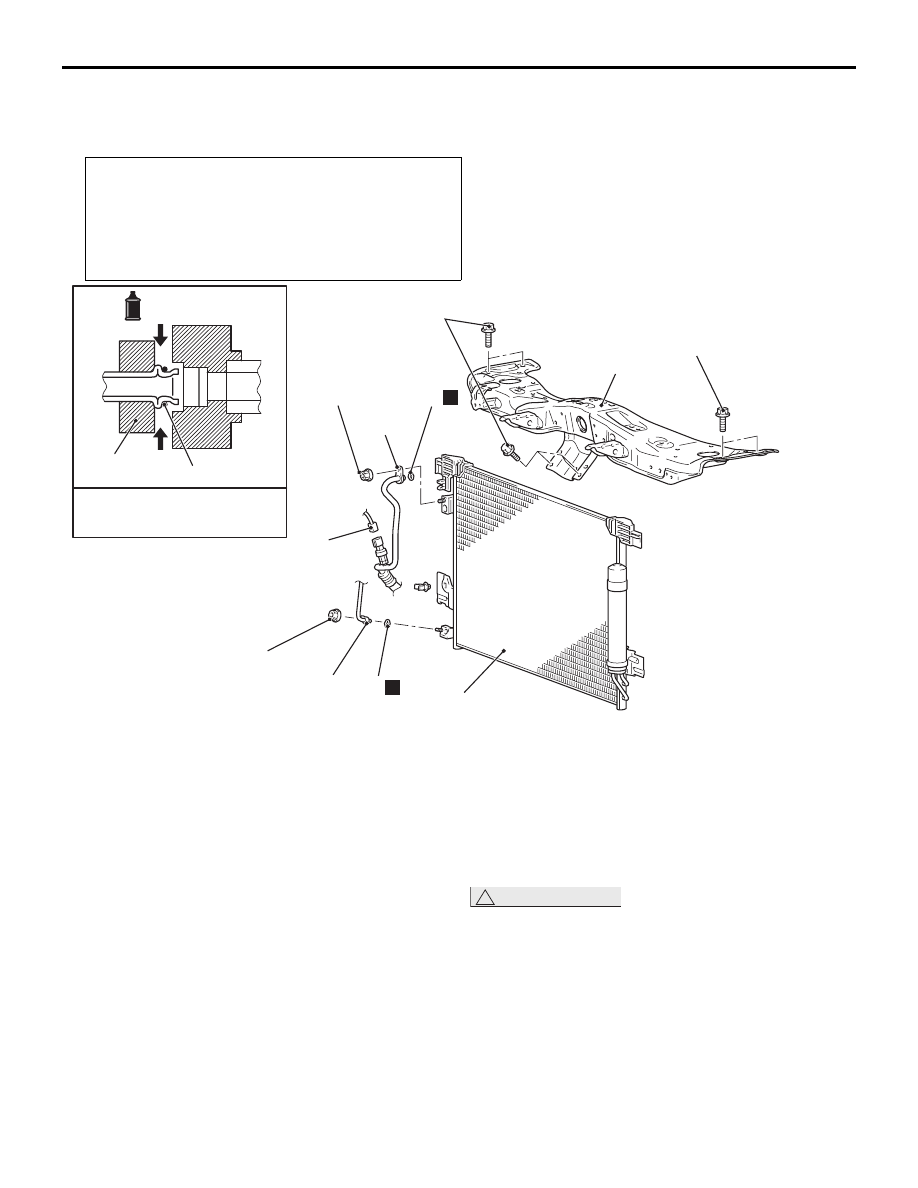

КОНДЕНСАТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-76

КОНДЕНСАТОР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1552015400604

Подготовка к снятию и операции после установки
• Выпуск и закачивание хладагента (см.

Стр.55A-57

)

• Снятие и установка аккумуляторной батареи и ее

поддона

• Снятие и установка воздухозаборника

воздухоочистителя (см. ГРУППУ 15

−

Воздухоочиститель

Стр.15-3

).

AC

2

1

9,0 ± 2,0 Нм

9,0 ± 2,0 Нм

4,9 ± 0,9 Нм

4,9 ± 0,9 Нм

6

N

N

5

5

4

3

Масло компрессора

кондиционера

SUN PAG 56

-Соединение

трубопровода

5

3, 4

AC608285

Этапы снятия

1.

Передняя верхняя балка в сборе

2.

Разъем

<<

A

>>

3.

Соединение гибкого выпускного
шланга

<<

A

>>

4.

Соединение жидкостного
трубопровода A

5.

Уплотнительное кольцо

6.

Конденсатор в сборе

ПРИМЕЧАНИЕ: Снятие и установка
вентилятора конденсатора (см. ГРУППУ 14



Радиатор

Стр.14-21

).

ТОЧКА ОБСЛУЖИВАНИЯ ПРИ СНЯТИИ
<<A>> ОТСОЕДИНЕНИЕ
ВСАСЫВАЮЩЕГО ГИБКОГО
ШЛАНГА/ЖИДКОСТНОГО
ТРУБОПРОВОДА A

!

ОСТОРОЖНО

Используйте воздухонепроницаемую
заглушку, поскольку масло и ресивер
компрессора кондиционера обладают
высокой гигроскопичностью .
Для предотвращения попадания пыли и грязи
заглушите снятый штуцер шланга, шланг
и конденсатор.
