Mitsubishi Lancer X. Руководство - часть 599





ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-65

C-125

Жгуты комбинированной электропроводки
приборной панели и левой передней двери

C-126

Жгуты комбинированной электропроводки
приборной панели и левой передней двери

C-127

Жгуты комбинированной электропроводки
приборной панели и передней
электропроводки

C-128

Жгуты комбинированной электропроводки
приборной панели и передней
электропроводки

C-129

Жгуты комбинированной электропроводки
приборной панели и передней
электропроводки

C-130

Жгуты комбинированной электропроводки
приборной панели и крыши

Номер
разъема

Название разъема

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-66

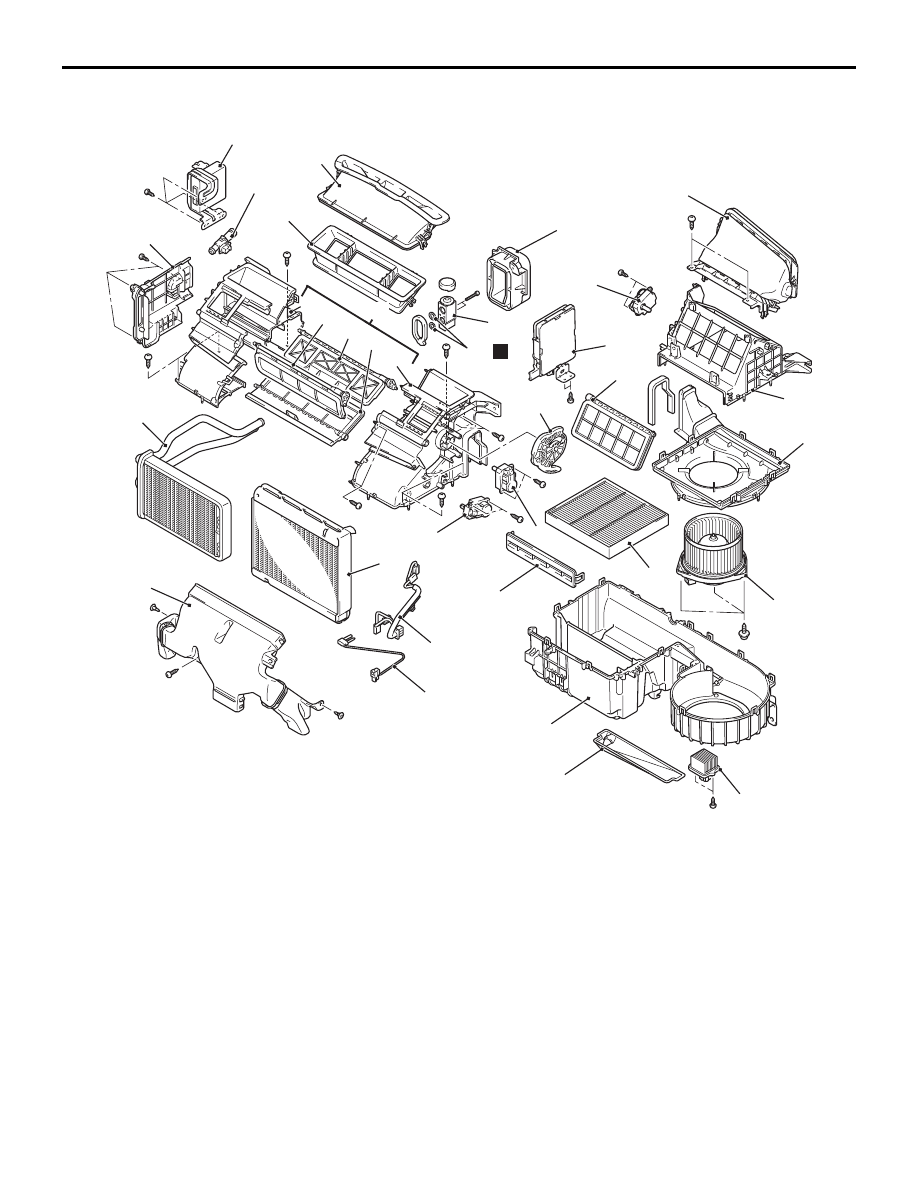

РАЗБОРКА И СБОРКА

M1552020900274

AC608203

1

AD

2

3

4

5

6

7

8

9

10

11

12

27

27

30

29

28

13

14

16

17

N

15

18

19

20

21

22

23

25

24

26

31

32

33

Этапы разборки

1.

ЭБУ KOS

2.

Задний центральный воздуховод

3.

Передний центральный
воздуховод

4.

Нижний воздуховод (воздуховод
для ног)

5.

ЭБУ КОНДИЦИОНЕРА

6.

Двигатель управления заслонкой
воздушного смесителя

7.

Двигатель управления заслонкой
выбора режима

8.

Рычаг режима

9.

Двигатель управления заслонкой
переключения
наружного/внутреннего воздуха

10. Крышка теплообменника

отопителя

11. Теплообменник отопителя
12. Крышка расширительного

клапана

13. Верхний кожух в сборе
14. Испаритель
15. Термодатчик радиатора
16. Расширительный клапан
17. Уплотнительное кольцо
18. Крышка воздушного фильтра

Этапы разборки (Продолжение)

ОТОПИТЕЛЬ И ВЕНТИЛЯТОР В СБОРЕ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-67

ПРОВЕРКА

M1552014303335

ПРОВЕРКА ТЕРМОДАТЧИКА
РАДИАТОРА

20

-10

  40

  0

Температура, ºC

(кВт)

Сопротив-

ление

30

10

AD

0

5

10

15

20

25

AC609399

Значение сопротивления, измеренное между
двумя клеммами, должно быть близким
к указанному на графике. Измерение необходимо
выполнить для двух или более разных значений
температуры.
ПРИМЕЧАНИЕ: При измерениях температура
должна находиться в пределах показанного
диапазона.

19. Воздушный фильтр
20. Силовой транзистор
21. Двигатель вентилятора
22. Изоляция
23. Воздухозаборник
24. Крышка вентилятора, верхняя
25. Заслонка выбора

наружного/внутреннего воздуха

26. Крышка вентилятора, нижняя
27. Верхний кожух
28. Заслонка выбора режима

(FOOT, («НОГИ»))

29. Заслонка выбора режима

(DEF, («ОБОГРЕВ»))

30. Заслонка воздушного смесителя
31. Жгут электропроводки
32. Аспиратор
33. Нижняя крышка

Этапы разборки (Продолжение)

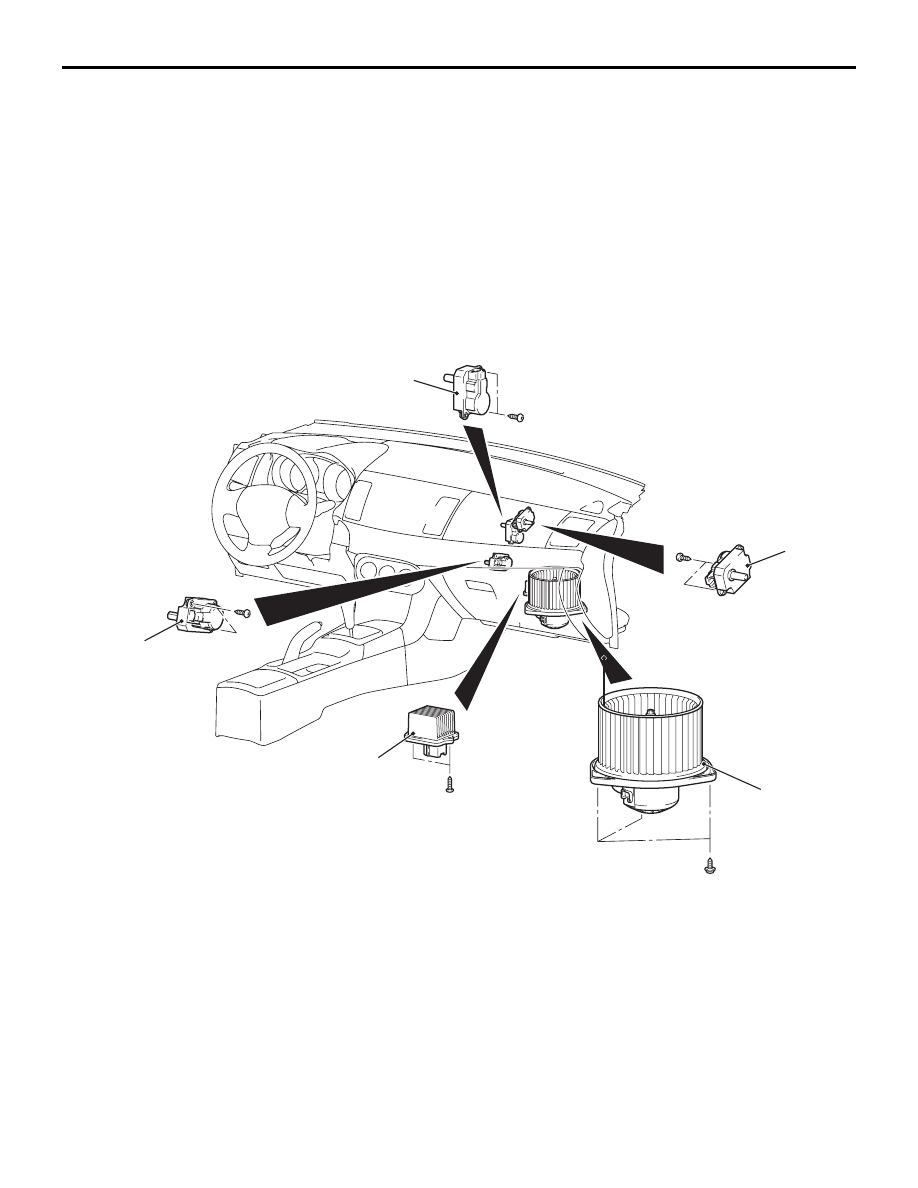

ДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЫБОРА РЕЖИМА, ДВИГАТЕЛЬ УПРАВЛЕНИЯ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-68

ДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ ВЫБОРА

РЕЖИМА, ДВИГАТЕЛЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ

ВОЗДУШНОГО СМЕСИТЕЛЯ, ДВИГАТЕЛЬ УПРАВЛЕНИЯ

ЗАСЛОНКОЙ ПЕРЕКЛЮЧЕНИЯ

НАРУЖНОГО/ВНУТРЕННЕГО ВОЗДУХА, СИЛОВОЙ

ТРАНЗИСТОР И ДВИГАТЕЛЬ ВЕНТИЛЯТОРА

СНЯТИЕ И УСТАНОВКА

M1554014900196

AC608213

5

3

2

1

4

AC

Операция снятия двигателя
вентилятора

Нижняя крышка (сторона
пассажира) (см. ГРУППУ 52A,
Перчаточный ящик

Стр.52A-6

).

1.

Двигатель вентилятора
Операция снятия силового
транзистора

Нижняя крышка (сторона
пассажира) (см. ГРУППУ 52A,
Перчаточный ящик

Стр.52A-6

).

2.

Силовой транзистор

Операция снятия двигателя
управления заслонкой
воздушного смесителя

Перчаточный ящик, нижняя
крышка (сторона пассажира)
(см. ГРУППУ 52A, Перчаточный
ящик

Стр.52A-6

).

Воздуховод, нижний правый (см

Стр.55A-78

).
