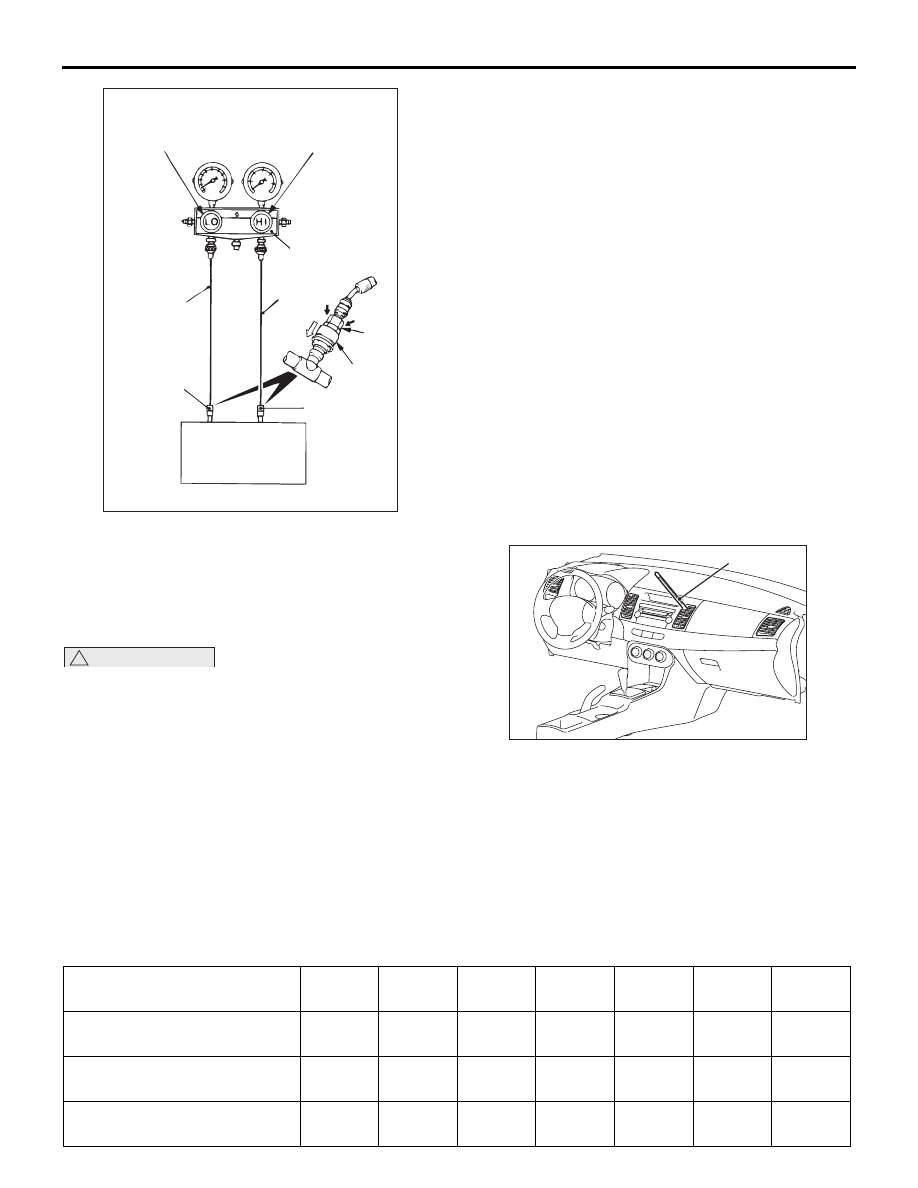

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-57

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ПРОВЕРКА ПРИВОДНОГО РЕМНЯ

M1552001000959

См. ГРУППУ 11A

− Регулировка двигателя,

Проверка натяжения ремня привода генератора

Стр.11A-7

.

ПРОВЕРКА УРОВНЯ, СЛИВ
И ЗАПРАВКА ХЛАДАГЕНТОМ

M1559200100129

Удалите хладагент при помощи аппарата для
удаления фреона, и заправьте систему
установленным количеством свежего хладагента.

ПРИМЕЧАНИЕ: Порядок работы с аппаратом
см. в документе «Руководство по эксплуатации
установки для восстановления и переработки
хладагента».

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ

M1552001400872

ПРОВЕРКА ФУНКЦИОНИРОВАНИЯ
КОНДИЦИОНЕРА

1. На проверяемый автомобиль не должен

падать прямой солнечный свет.

26

Двигатель управления
заслонкой переключения
циркуляции
наружного/внутреннего
воздуха

−

−

27

Двигатель управления
заслонкой переключения
циркуляции
наружного/внутреннего
воздуха

−

−

28

Двигатель заслонки
воздушного смесителя

−

−

29

Питание двигателя

−

−

30

Двигатель выходной
заслонки
воздухораспределителя

−

−

31

Двигатель выходной
заслонки
воздухораспределителя

−

−

32

Двигатель выходной
заслонки
воздухораспределителя

−

−

33

Двигатель выходной
заслонки
воздухораспределителя

−

−

34

Двигатель заслонки
воздушного смесителя

−

−

35

Двигатель заслонки
воздушного смесителя

−

−

36

Двигатель заслонки
воздушного смесителя

−

−

№
клеммы

Предмет проверки

Условия проверки

Нормальные условия

Переходной

клапан

(для низкого

давления)

Переходной

клапан

(для высокого

давления)

AB

Сервисный

клапан

высокого

давления

Сервисный

клапан

низкого

давления

Нагнетательный

шланг (синий)

Втулка

A

Нагнетатель-

ный шланг

(красный)

Маноме-

трический

коллектор

Клапан

высокого

давления

Клапан

низкого

давления

AC001388

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-58

2. Закройте клапаны высокого и низкого

давления в манометрическом коллекторе.

3. Подсоедините нагнетательные шланги: синий -

к клапану низкого давления, красный -
к клапану высокого давления
манометрического коллектора

!

ОСТОРОЖНО

• Для подсоединения быстросъемного

соединителя плотно (до щелчка) прижмите
участок А к сервисному клапану.

• Сжав шланг рукой, проведите ее по всей

длине шланга и устраните вес изгибы.

4. Установите на нагнетательные шланги

быстросъемные соединители: для низкого
давления - на синий шланг, для высокого
давления - на красный шланг.

ПРИМЕЧАНИЕ: Сервисный клапан высокого
давления находится на трубопроводе
кондиционера, а сервисный клапана низкого
давления - на всасывающем шланге.

5. Подсоедините быстросъемный соединитель

для низкого давления к сервисному клапану
низкого давления, а быстросъемный
соединитель для высокого давления
к сервисному клапану высокого давления: .

6. Установите органы управления кондиционером

в следующие положения:

7. Установите органы управления кондиционером

в следующие положения:

• Выключатель кондиционера A/C − ON

(КОНДИЦИОНЕР

− ВКЛЮЧЕН)

• Выбор режима: FACE (ЛИЦО)

• Регулятор температуры: MAXIMUM COOLING

(МАКСИМАЛЬНОЕ ОХЛАЖДЕНИЕ)

• Выбор воздушного потока: RECIRCULATION

(РЕЦИРКУЛЯЦИЯ)

• Переключатель вентилятора: Fast (Быстро)

8. Двигатель должен быть прогрет при открытом

отсеке для продуктов, дверях и окнах.

AF

Термометр

AC609414

9. Вставьте термометр в центральный выходной

канал воздухораспределителя и дайте
двигателю поработать в течение 20 минут.

ПРИМЕЧАНИЕ: Если муфта работает
в циклическом режиме, снимите показание до ее
разъединения.
10.Запишите температуру подаваемого воздуха.

ТАБЛИЦА РАБОЧИХ ТЕМПЕРАТУР

Температура воздуха
в гараже

°C

20

25

30

35

40

45

50

Температура подаваемого
воздуха

°C

4,7

−

17,3

10,0

−

22,6

15,2

−

27,9

20,4

−

33,1

25,6

−

38,4

30,9

−

43,7

36,1

−

49,0

Высокое давление
компрессора, кПа

934

−

1 700

1 067

−

1 850

1 201

−

2 000

1 335

−

2 150

1 468

−

2 300

1 602

−

2 450

1 735

−

2 600

Низкое давление
компрессора, кПа

170

−

359

215

−

406

260

−

452

305

−

499

350

−

545

395

−

592

440

−

638

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-59

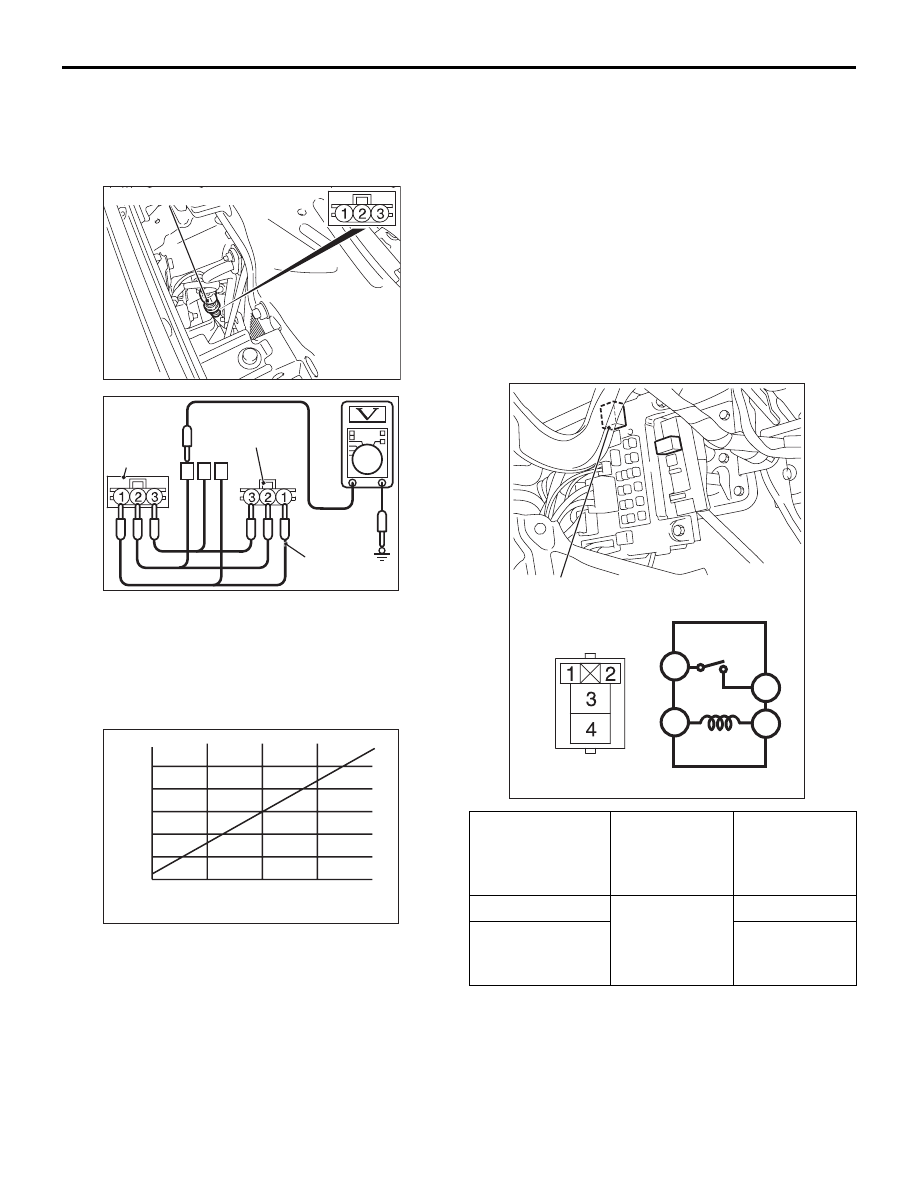

ПРОСТАЯ ПРОВЕРКА ДАТЧИКА
ДАВЛЕНИЯ КОНДИЦИОНЕРА

M1552014700390

1. Установите манометрический коллектор на

сервисный клапан высокого давления.

AC

Датчик давления кондиционера

AC609413

Сторона жгута

проводов

Сторона

датчика

давления

кондицио-

нера

AB

MB991658

AC507502

2. Отсоедините разъем датчика давления

кондиционера и подсоедините специальный
проверочный жгут MB991658 (см. рисунок).

3. Запустите двигатель и установите

выключатель кондиционера в положение ON
(ВКЛ.).

Давление хладагента (МПа)

Выходное напряжение

(В)

AB

5
4
3
2
1

3

2

1

0

AC208297

4. При этом, напряжение на клемме 2 разъема

датчика давления кондиционера должно
соответствовать значениям, указанным на
рисунке.

ПРИМЕЧАНИЕ: .

•

Допуск составляет

±

5%.

•

Датчик давления кондиционера
включается в контур гибкого выпускного
шланга, а сервисный клапан высокого
давления - в контур жидкостного
трубопровода B. Поэтому давление на
датчике давления кондиционера на
0,1 – 0,3 МПа выше давления
в манометрическом коллекторе.

ПРОВЕРКА РЕЛЕ

M1552008800859

ПРОВЕРКА РЕЛЕ ВЕНТИЛЯТОРА НА
ОБРЫВ

AC605627

AB

2

4

1

3

Реле вентилятора

AC700257

AC612145

Положительное
напряжение
аккумуляторно
й батареи

Контрольная
клемма

Нормальные
условия

Без питания

3

− 4

Разрыв

Клемма 1 (+),
клемма 2 (

−)

цепь
в порядке (2

Ω

или меньше)

ОБСЛУЖИВАНИЕ БЕЗ ДЕМОНТАЖА

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-60

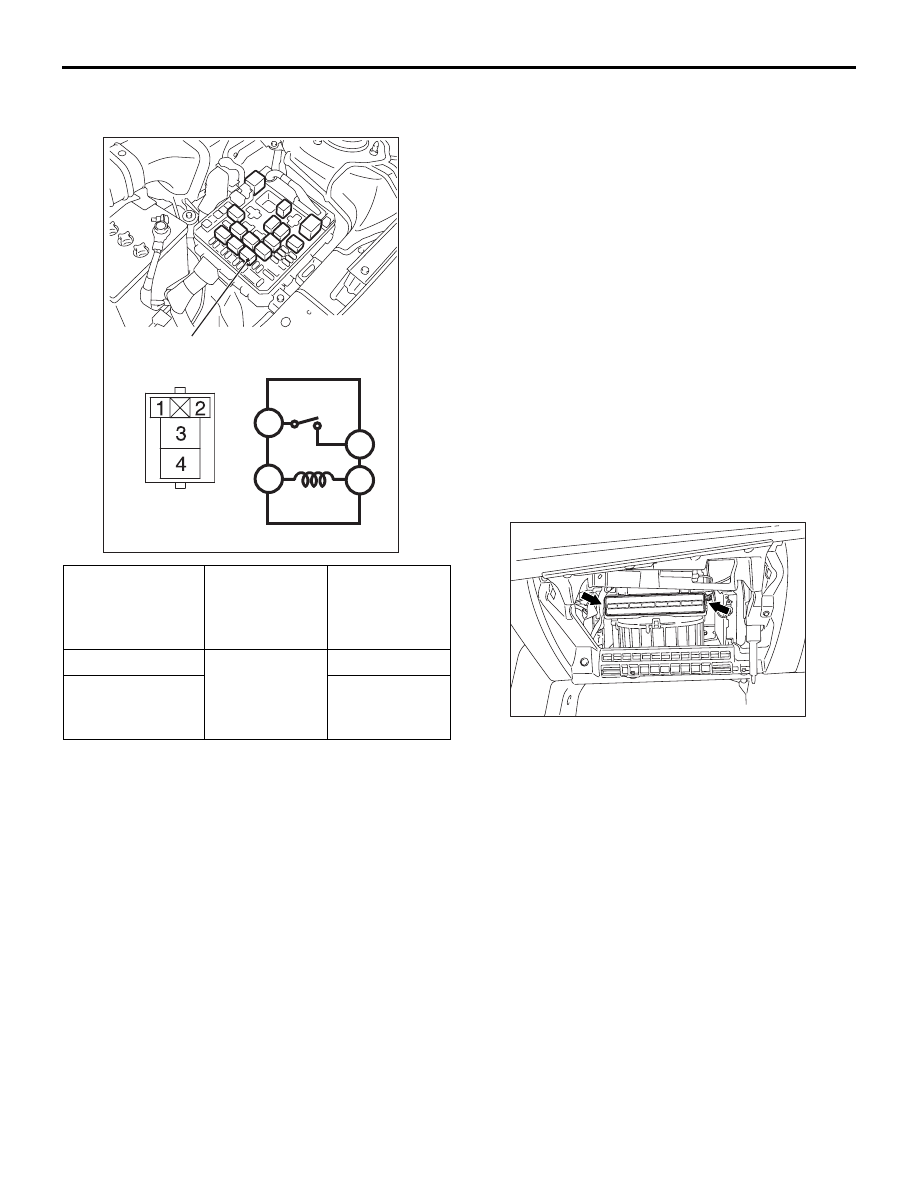

ПРОВЕРКА НА ОБРЫВ РЕЛЕ
КОМПРЕССОРА КОНДИЦИОНЕРА

AC605626

AB

2

4

1

3

Реле компрессора кондиционера

AC613257

AC612144

Положительное
напряжение
аккумуляторно
й батареи

Контрольная
клемма

Нормальные
условия

Без питания

3

− 4

Разрыв

Клемма 2 (+),
клемма 1 (

−)

цепь
в порядке (2

Ω

или меньше)

ПРОВЕРКА ФУНКЦИИ ПОВЫШЕНИЯ
ХОЛОСТЫХ ОБОРОТОВ

M1552001601028

1. Перед проверкой подготовьте автомобиль

к обследованию.

2. Убедитесь в том, что обороты холостого хода

соответствуют номинальному значению.

700

± 50 об/мин

ПРИМЕЧАНИЕ: Обороты холостого хода
автоматически контролируются системой
ISC и не требуют регулировки.

3. Включите кондиционер. Убедитесь в том, что

обороты холостого хода соответствуют
номинальному значению.

Номинальное значение:
700

± 50 об/мин <Нагрузка на кондиционер

ниже средней>
750

± 50 об/мин <Нагрузка на кондиционер

выше средней>

ЗАМЕНА ФИЛЬТРА ЧИСТОГО ВОЗДУХА

M1552020600217

AC611715AB

1. Снимите перчаточный ящик (см. ГРУППУ 52A

−

Приборная панель,

Стр.52A-6

).

2. Чтобы снять фильтр чистого воздуха, ослабьте

два зажима, (см. рисунок).

3. Установите перчаточный ящик на место.
