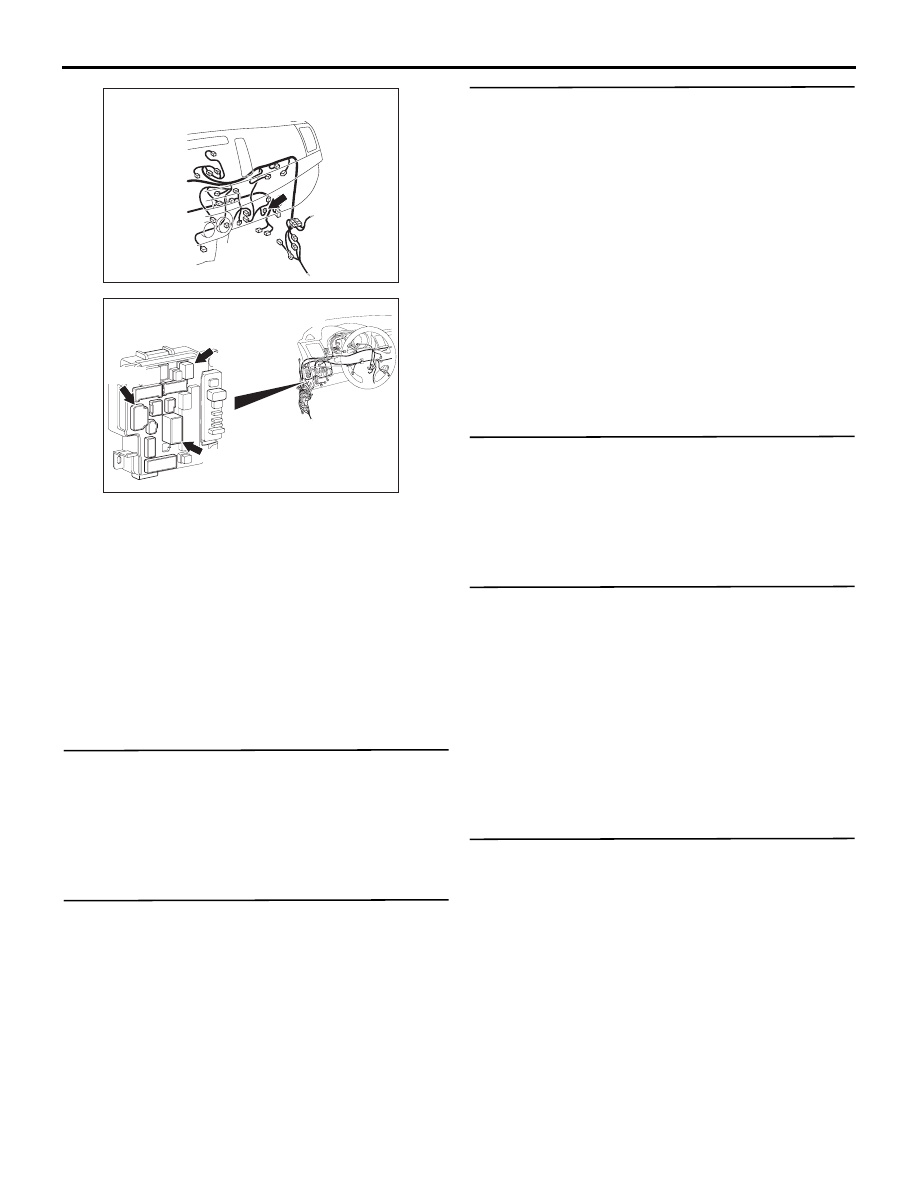

AC612706

Разъем: C-110 <автомобили

с левосторонним управлением>

ETACS-ECU

C-315

C-303

C-309 (B)

AS

AC612709

Разъемы: C-303, C-309, C-315 <автомобили

с левосторонним управлением>

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-49

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Отсутствие питания на двигателе вентилятора
может быть вызвано неисправностью релейной
системы вентилятора.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность реле вентилятора

• Неисправность электропроводки или разъема

• Неисправность ЭБУ ETACS

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Проверка разъема: C-303 - разъем
реле вентилятора

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 2.

НЕТ :

Отремонтируйте соответствующий

разъем.

ЭТАП 2. Измерьте напряжение на разъеме
C-303 (разъем реле вентилятора).
(1) Снимите реле и измерьте напряжение на

стороне соединительной колодки.

(2) Напряжение между клеммами 1, 4 и «массой».

Нормальный результат:
Положительное напряжение
аккумуляторной батареи

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 4.

НЕТ :

Перейдите к этапу 3.

ЭТАП 3. Проверьте электропроводку между
клеммой 3 разъема C-303 (разъем реле
вентилятора) и плавкой перемычкой (38).

• Проверьте целостность цепи питания.

ПРИМЕЧАНИЕ: Перед проверкой
электропроводки проверьте и, при
необходимости, отремонтируйте разъем C-309
ЭБУ ETACS.

Q: Результат проверки нормальный?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 4. Проверка разъема: C-110 - разъем
двигателя вентилятора

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте соответствующий

разъем.

ЭТАП 5. Проверьте электропроводку между
клеммой 1 разъема C-110 (разъем двигателя
вентилятора) и клеммой 3 разъема C-303
(разъем реле вентилятора).
ПРИМЕЧАНИЕ: Перед проверкой жгута
электропроводки проверьте и, при
необходимости, отремонтируйте разъем C-315
соединительного блока.

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 6.

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 6. Повторно проверьте систему.
Проверьте наличие питания на двигателе
вентилятора.

Q: Результат проверки нормальный?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Замените ЭБУ ETACS.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-50

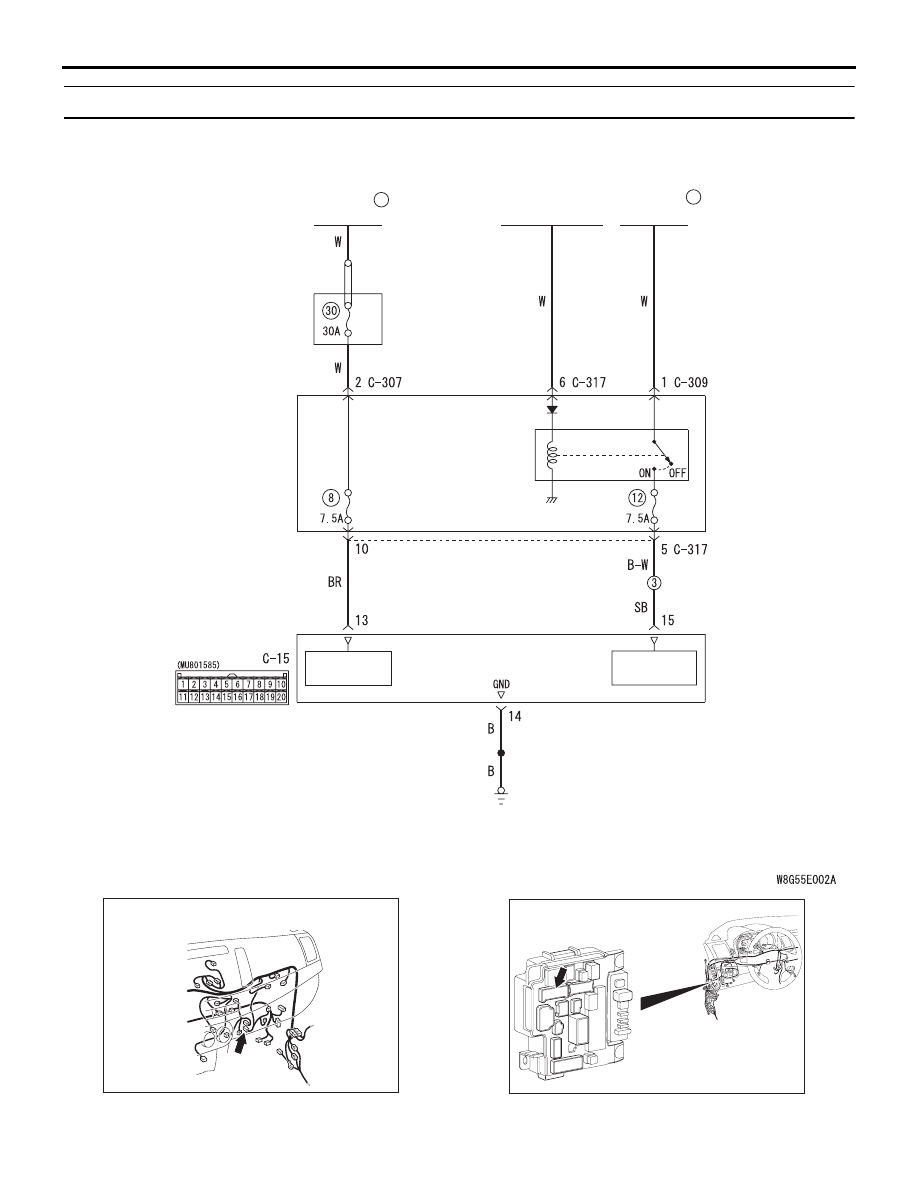

ПРОЦЕДУРА ПРОВЕРКИ 13: Система питания ЭБУ кондиционера

Цветовая кодировка проводов

B: Черный     LG: Светло-зеленый     G: Зеленый     L: Синий     W: Белый     Y: Желтый     SB: Голубой

BR: Коричневый     O: Оранжевый     GR: Серый     R: Красный     P: Розовый     V: Фиолетовый

PU: Пурпурный     SI: Серебристый

36

ПЛАВКАЯ

ПЕРЕМЫЧКА

34

ПЛАВКАЯ

ПЕРЕМЫЧКА

РЕЛЕ

IG1

ИСТОЧНИК

ПИТАНИЯ

ИСТОЧНИК

ПИТАНИЯ

БЛОК

РЕЛЕ

ETACS

-ECU

Блок управления

кондиционером

ПЕРЕКЛЮЧАТЕЛЬ

ЗАЖИГАНИЯ (IG1)

Цепь питания ECU кондиционера

C-15 (B)

AK

AC612706

Разъем: C-15 <автомобили с

левосторонним управлением>

ETACS-ECU

Разъем: C-317 <автомобили с

левосторонним управлением>

AU

AC612709

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-51

ПОЯСНЕНИЯ К КОДУ НЕИСПРАВНОСТИ

Отсутствие питания ЭБУ кондиционера может
быть вызвано неисправностью системы питания
ЭБУ или его замыкания на «массу».

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность ЭБУ кондиционера

• Неисправность электропроводки или разъема

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностический код другой системы
на сканере M.U.T.-III
Проверьте, не сформировал ли ЭБУ ETACS
диагностический код.

Q: Код неисправности сформирован?

ДА :

Выполните процедуры, соответствующие
коду неисправности. См. ГРУППУ 54A,
ЭБУ ETAC

Стр.54A-296

.

НЕТ :

Перейдите к этапу 2.

ЭТАП 2. Проверка разъема: C-15 - разъем ЭБУ
кондиционера

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте соответствующий

разъем.

ЭТАП 3. Измерьте напряжение на разъеме C-15
ЭБУ кондиционера.
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Ключ зажигания: ON (ВКЛ.)
(3) Напряжение между клеммой 15 и «массой».

Нормальный результат: Напряжение
аккумуляторной батареи

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 6.

НЕТ :

Перейдите к этапу 4.

ЭТАП 4. Проверка разъема: C-317 - разъем ЭБУ
ETACS

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте соответствующий

разъем.

ЭТАП 5. Проверьте электропроводку между
клеммой 15 разъема C-15 ЭБУ кондиционера
и клеммой 5 разъема C-317 ЭБУ ETACS.

• Проверьте целостность цепи питания.

Q: Результат проверки нормальный?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 6. Измерьте напряжение на разъеме C-15
ЭБУ кондиционера.
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Напряжение между клеммой 13 и «массой».

Нормальный результат: Напряжение
аккумуляторной батареи

Q: Результат проверки нормальный?

ДА :

Перейдите к этапу 8.

НЕТ :

Перейдите к этапу 7.

ЭТАП 7. Проверьте электропроводку между
клеммой 13 разъема C-15 ЭБУ кондиционера
и клеммой 10 разъема C-317 ЭБУ ETACS.

• Проверьте целостность цепи питания.

Q: Результат проверки нормальный?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтируйте жгут электропроводки.

ЭТАП 8. Измерьте сопротивление на разъеме
C-15 ЭБУ кондиционера.
(1) Отсоедините разъем и выполните измерение

на стороне жгута.

(2) Сопротивление между клеммой 14

и «массой».

Нормальный результат: цепь
в порядке (2

 или меньше)

Q: Результат проверки нормальный?

ДА : .

Замените ЭБУ кондиционера.

НЕТ : .

Перейдите к этапу 9.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, ВОЗДУШНЫЙ КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

55A-52

ЭТАП 9. Проверьте электропроводку между
клеммой 14 разъема C-15 ЭБУ кондиционера
и «массой».

• Проверьте целостность проводов замыкания

на «массу».

Q: Результат проверки нормальный?

ДА :

Периодически возникающий отказ
(см. ГРУППУ 00

− Методика

использования контрольных точек для
проверки/устранения неисправностей -
Методика устранения периодически
возникающего отказа

Стр.00-15

).

НЕТ :

Отремонтируйте жгут электропроводки.

ТАБЛИЦА СПРАВОЧНЫХ ДАННЫХ

M1554005100697

№
позиции

Предмет проверки

Режим проверки

Показания не дисплее
в нормальных условиях

17

Число оборотов двигателя

Отображается правильное
число оборотов.

19

Датчик температуры
окружающей среды

Значение окружающей
температуры совпадает
с показаниями температуры
на дисплее M.U.T.-III

20

Датчик температуры воздуха

Значение температуры на
выходе испарителя
совпадает с показаниями
температуры на дисплее
M.U.T.-III

21

Датчик внутренней
температуры

Значение внутренней
температуры совпадает
с показаниями температуры
на дисплее M.U.T.-III

23

Настройка температуры

Отображается заданная
температура кондиционера.

24

Датчик температуры
охлаждающей жидкости
двигателя

Значение температуры
охлаждающей жидкости
двигателя совпадает
с показаниями температуры
на дисплее M.U.T.-III

26

Скорость движения

Отображается скорость
автомобиля.

27

Опрос привода компрессора
кондиционера

Компрессор ВКЛЮЧЕН

ON (ВКЛ.)

Компрессор ВЫКЛЮЧЕН

OFF (ВЫКЛЮЧЕН)

28

Выключатель кондиционера: Выключатель кондиционера

в положении ON (ВКЛЮЧЕН)

ON (ВКЛЮЧЕН)

Выключатель кондиционера
в положении OFF
(ВЫКЛЮЧЕН)

OFF (ВЫКЛЮЧЕН)

29

Утечка хладагента

Normal (Норма)

34

Запрос повышения оборотов
холостого хода

Отображается сигнал
запроса повышения
оборотов холостого хода.
